摘要
高科技技术发展趋势提升了人们的生活指数值注重细节高品质生活自然环境也成了每个家庭的心愿在传统家中日常日常生活，楼梯间并没有安装灯具，或者只是拼装开关控制电灯泡，控制下去很不智能化，常常会出现无人还有光状况，这会导致能源消耗。文中的重要科学研究是控制室内楼梯升降口感应灯的全方位设计，为相关建设项目的设计提供一定的根据。
为了方便在进行全方位设计时进行功效，文中所选用的主板芯片为单片机设计设计，产品规格为AT89C51；根据光线传感器鉴别目前的光强度，在光强度充足的情形下，即便发出声响都不点亮灯；光照强度不足的情况下，能通过响声控制灯光的开启，在一定前提下自动关闭，完成室内楼梯灯光全自动开启和取消的控制，做到彻底根据响声全自动控制灯光效果。
原文中在推进系统软硬件设计后，对相关程序执行了编译程序和调节，确立软硬件都没问题，然后利用Proteus软件进行了功效模拟仿真通过调节开展并实现了项目评估的相关功效。根据制做楼梯井道音箱控制灯进行全方位设计控制，了解到了一定的设计总体系统水平，为以后进到岗位带来了一定的基础理论实践经验。
关键词：声控灯；单片机；Proteus；仿真设计
1引言
1.1课题研究背景
伴随着科学技术的发展，在为我们生活带来巨大便捷的与此同时，电力能源的消耗还在不断。民用电的提高，让我们遭遇巨大的挑战。这就需要尽早发生更为绿色环保的语音控制开关照明灯具，以满足人们对精致生活的需求。音箱开关体型小、外形美观、反应灵敏、制作简单，适用公共场合的照明灯具开关。
语音控制电路是语言和光控开关电路工作中电子开关。这将响声(比如，跟光转换成数据信号，变大、整形美容，导出一个照亮数据信号来调节各种各样电器姿势，在自动控制系统工业生产大功率电器和电器产品层面具有广泛的用处。公共场合和居住小区的公共过道广泛使用机械臂手动式开关，但由于种种原因，很多电灯泡通常亮长明，造成灯泡寿命减少，电磁能消耗，给国家、人或单位产生财产损失。除此之外，经常开闭及其它人为要素，造成墙面闸门启闭机损坏率高，扩大维护保养量，消耗资产，易造成安全隐患。因而，必须设计方案开发一种电路新奇、安全性省电、结构紧凑、安装方便的语音控制走廊灯环保节能全自动开关。公共场合和住宅区公共性过道灯泡白天不亮，夜里闻此声自亮，等后几十秒自动退出，安全又节电。因而，为了能能量转化效率，必须设计方案电路结构紧凑、环保节能、绿色环保语音控制开关。
1.2课题研究现状
“十一五”整体规划把环保节能和生态环保做为国家发展趋势两大主题风格，在国家能源发展中长期规划中，国家能源消费总量的13%早已明确指出，照明节能显得尤为重要。
在现代社会以电子和信息科技为主导的前提下，迅速发展的科技进步不但推动了世界各国的高速发展，生产主力巨大，并且赢得了国际竞争力。不难看出，高新科技成为了世界最大的竞争者。尤其是电子技术，广泛用于全国所有行业。记数器的诞生，语音控制电路能够更智能地实现。这类操纵电路的构造十分健全，环保节能效果也不错，但也存在不可以经常使用该电路等诸多问题。因而，这条线路必须改进。还可以在电路中增加一些硬件配置，在不改变电路正常运转和智能化的情形下，更好地为用户。
发展趋势半导体技术在环保节能、环境保护、资源节约型方面具有极为重要的战略地位。要实现这一目标，世界各国陆续加大力度，将LED通用照明做为国家将来的能源发展战略。在中国，半导体技术、环保节能也是很重要的新项目。LED是现代世界最绿色环保的新式绿色环保电力能源，其应用领域十分广泛。伴随着技术的发展，发光效率持续，加工工艺日趋完善，功率大的LED的生产成本持续下降。现如今，LED产品已经取代传统照明灯饰，变成熠熠生辉的“大牌明星”。
X、法国等国家从20世际90时代开始，陆续建立了营销推广节能灯管等节能环保产品的政策优惠。这在世界范围内给LED领域带来了巨大的反应，半导体业在全世界尤其是海外蓬勃发展。比较发达国家纷纷推出国家或地区半导体技术新项目，迅速增加了LED大研发与发展趋势，促进了相关行业的发展趋势。从全球范围看，美洲地区、亚洲地区、欧洲地区三足鼎立，产业分布和市场竞争还在扩张。X的Cree、Lumileds、日本的Nichia、Toyoda Gosei、德国的Osram等企业产品在国际市场占有一席之地。由于X、日本、欧洲地区等国家的公司在高速发展的与此同时，还在增加自己的经营规模和资金投入以加快抢占市场。依据当今社会LED领域的发展状况，一些专家预测分析LED将减少全球电能消耗的一半，LED照明的高速发展将成为全球产业链关注的焦点。日本从一九九八年开始实行“二十一世纪之光”，X于二年运行“国家半导体材料”，“彩虹计划”于同一年由欧盟国家运行。目的全是营销推广LED的应用。由此可见节能灯管国内外都有很大发展与重要作用。
1.3课题研究内容
本课题研究主要利用单片机楼梯间声控灯操纵系统，选用光敏传感器收集房间内光照强度；声传感器收集声声贝信息内容；用c语言编程，用Keil软件进行校正、调节。最终，用Proteus手机软件模拟了程序流程，了解到了系统的功效。
的总体框架如下所示：
1.引言。此章关键论述项目研究有关环境，及其课题研究现阶段持续发展的国内外现状，并介绍文章的主要研究方向。
2.系统设计。此章详细描述了楼梯井控匝道口系统总体设计方案，提出了新项目总体方案设计观念，并依据总体方案设计观念展开了系统挑选，为整个系统的实行进行了充足的准备。
3.系统的系统配置。此章根据系统一体化设计思路，总体设计了系统总体的硬件一部分，并做出了包含控制部分各外部设备一部分以内的具体电路构造。
4.系统的app开发。此章关键针对该系统的程序编程，首先介绍了有关的编译程序软件信息数控编程软件，深入分析了关键操作程序，并做出了对应的编程代码。
5.系统调节和分析。此章主要是针对构建的硬件配置电路和编译程序的软件系统，根据Proteus模拟仿真对整个系统开展调节，并且对检测结果开展进一步分析，使系统总体作用满足要求。
结果此章对文中的主要工作和效果展开了简略汇总。
2系统整体设计方案
2.1设计方案
本问题规定设计楼梯室内楼梯声控灯操纵系统，关键对于该语音控制系统来设计。基本功能是由电阻器分辨现阶段的光照强度，假如光照强度充足，发出声响后灯都不亮，光照强度不足时，根据智能语音光线的开启，通过一定时间后自动退出，完成室内楼梯灯光效果全自动开启和取消的操纵，最终通过视频语音全自动关闭灯光
在设计控制系统时，首先要明确设计理念，剖析系统设计，掌握楼梯井控匝道口操纵系统各部件的组成原理，学习控制系统的设计流程、自动控制系统等新技术，挑选主要部件，完成硬件配置电路和软件系统的功效关键设计理念如下所示
1、调查设计方案：最先，一定程度上掌握楼梯井道声控灯市场客户需求，根据查看对应的参考文献，与周围的人沟通交流，对于楼梯井道声控灯成本规定，掌握性能测试方案，最重要的是掌握别的文献中楼梯井道声控灯控制父亲便是对现阶段楼梯井道声控灯方式进行科学研究，剖析其具体基本原理，剖析有关楼梯井道声控灯技术的发展现况
2、调研参考文献：通过互联网查看相关楼梯井道声控灯操纵系统的参考文献，对世界各国楼梯井道声控灯操纵系统设计方案进行了研究和总结，并且对实现理论展开了深入分析。依据前文章的整体基本思路，重点围绕文献中主控芯片系统的设计流程，及其本课题研究所需要的有关外界元器件进行观察和机理剖析。查阅文献时，能够查看互联网材料，去图书馆借书借相关书籍，与同学讨论研究等。
3、案例科学研究：根据参考文献学习培训室内楼梯声控灯操纵系统设计后，剖析不一样设计理念优缺点，设计方案系统的具体实施方案，考虑到之前应当怎样参考文献里的完成过程进行可靠性设计。针对光敏传感器、音箱控制器等外部设备，可以直接从网上订购相关设备，并和生产厂家沟通交流，掌握如何做到课题研究需要作用、怎样设计的实际案例后，将系统硬件软件在设计过程中，假如不贪，出问题，请尽快处理，然后进行下一步，确保最后设计方案最不会有难题。
2.2系统整体框图

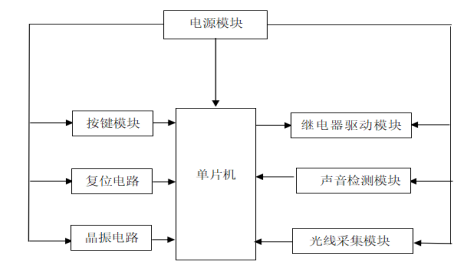

依据项目研究设计要点，文中查看了有关系统材料，对室内楼梯升降口声控灯控制进行并阐述了本系统的总体方案设计，整体完成如下所示。控制由单片机控制；光敏传感器根据分辨现阶段光强度的语音感应器确定是否有些人；LED灯仿真模拟室内楼梯里的灯光效果。该系统的整体结构框图如下图2.1所显示。
图2.1系统结构框图
2.3硬件部分选型
2.3.1单片机选型
单片机起源于70年代后期，经历了SAM、MCU和SOC三个发展时期，尤其以内嵌式为代表是指嵌入式操作系统。伴随着单片机技术发展已经渗入人们的生活中。在各个方面都有很大影响，在日常日常生活也有一定的主要用途。
在整个项目的结构设计中，以主控制芯片控制模块为代表，主控制器是整个系统的开发与开发。因此，主板芯片设计必须周密的计划。有如下二种方案。
第一种方案：选用中国某企业自主研发MSP430F1611系列产品单片机做为房屋道闸感应灯控制系统的重要控制芯片，18V-36V，48位I/O端口，费用较高
第二种方案：方案二：选用Atmel企业的AT89C51为主导控制板，工作标准电压5 V，工作中功能损耗低，性价比高，具备32个I/O端口。成本费用低，电路结构简易，广泛用于各种各样控制系统。
对于该二种方案的解读结果显示，AT89C51的搭配更加符合本设计方案的需求，且AT89C51能更好的降低系统软件运行费用，避免浪费，有利于学习培训应用。因此我选方案2。

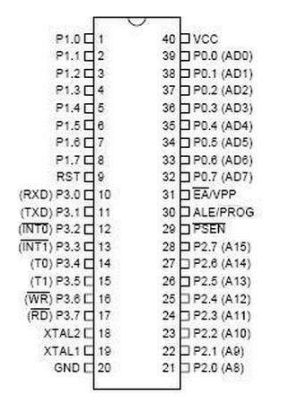

AT89C51单片机处理芯片有40管脚，I/O端口复用，足以满足系统软件必须，结构如下图2.2所显示：
图2.2 AT89C51引脚
MCU针的有关作用如下所示所示。
VCC:开关电源正电极；
接地装置针；
P0/P1/P2/P3:单片机设计键入输出接口，内部有一个漏级开路，能够重复使用，外界电源电路能完成对应的操纵。
2.3.2显示器选型

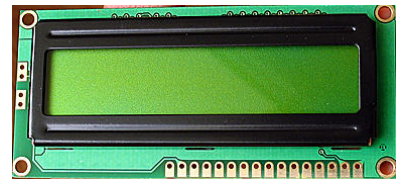

图2.3 LCD1602显示屏图
该系统要进行人机界面设计，在挑选人机界面时，关键能选数码管或液晶屏，但数码管上显示的信息过于单一，只有显示数据，该系统显示的句子为二充分考虑显示的完好性，本系统采用LCD1602液晶屏完成页面显示的功效，完成液位仪显示。LCD1602显示器如下图2.3所示。
2.3.3光照检测选型
该系统必须检测环境下的光照度，分辨现阶段是夜里或是大白天，操纵LED灯的照亮情况。文中在光强检测中采用光敏传感器传感器，其检测较为灵巧，对外部光线特别敏感，当检测到光线太强时，更改单片机设计的读值水准。该传感器的工作频率为3.3~5 V，根据电压比较器的输出，能是数据的都能是仿真模拟的，可调节光的强度。

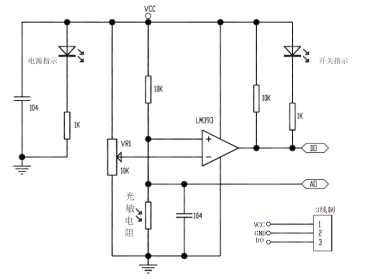

感光传感器的主要功能是检测环境中的亮度和抗压强度，其正级联接3.3-5v。传感器配有DO和AO端口号，进行数学模型导出，能通过传感器调节传感器的敏感度。在实际应用中，联接AO和MCU管脚，依据相对应的MCU管脚高、低的水准上转变判断自然环境光强度有没有转变。该光照电阻器式传感器的硬件构造如下图2.4所显示：
图2.4光敏电阻传感器原理图
2.3.4声音检测选型
在研究方案设计方案里将麦克风做为声音传感器，声音传感器的选择直接关系最后的结果，因而可以选择下列二种方案开展选择。
方案一)在常规麦克风上自主焊接AD模块和放大电路。该方案在一定层面能够控制成本，但是由于变位系数和放大电路电容和电阻焊接太多，手动式焊接可能会致使接触不良现象，造成结论误差和问题。
方案二、模拟信号输出麦克风控制模块。该控制模块含有AD电源电路和放大电路，能从输出接口立即导出模拟信号，与此同时一般可以安装电阻器调节灵敏度。由于采用了机械设备焊接，并且使用了压接型元器件，因此可靠性高，体型小。
从稳定性和容积方面来讲，这俩选择选择方案2。
2.3.5按键模块选型
硬件配置一部分接收的外界键入信息是单片机系统软件中获得人机对换和关键信息转化的重要一部分，该设计方案根据根据不同的按钮完成对硬件资源的内部信息键入，这一点在单片机全面的电路设计里也是很重要的有关按键的电路方式，可分为下列两种形式。
一体式电脑键盘：一体式按键电路具备简单控制方式，操作步骤是把按键与单片机引脚联接，情况正常的时配电线路断开。单片机检验过有按键相连的配电线路，假如检测到的脉冲信号比较低，表明按下了一个按钮。使用这种击键方法的电路非常简单，但也存在击键过多占有单片机I/O端口号过多缺陷。
矩阵键盘：由行按钮和列按钮构成，在行与列的交接点联接电路。单片机发觉按钮被按下后，可以确定哪一个按钮被按下，并进行一定的控制功能。
该系统根据按钮实现了对LED灯开关的初步控制，但是由于按钮数量不多，为了方便程序编写，需要使用独立的按钮进行对应的按钮实际操作作用。
2.4本章小结
此章关键展开了系统总体设计，在这个基础上，融合该系统的实际设计方案，阐述了硬件配置挑选的主要原因，为后述的硬件电路和软件开发进行了充足的准备。
3系统硬件设计
此章设计了系统的整体方案，实现了硬件配置部分型号选择。此章需要完成硬件电路的具体设计，包含主控芯片单片机系统、照明灯具检验模块、视频语音检验模块、LED灯一部分相对应模块的设计。
3.1主控制器系统

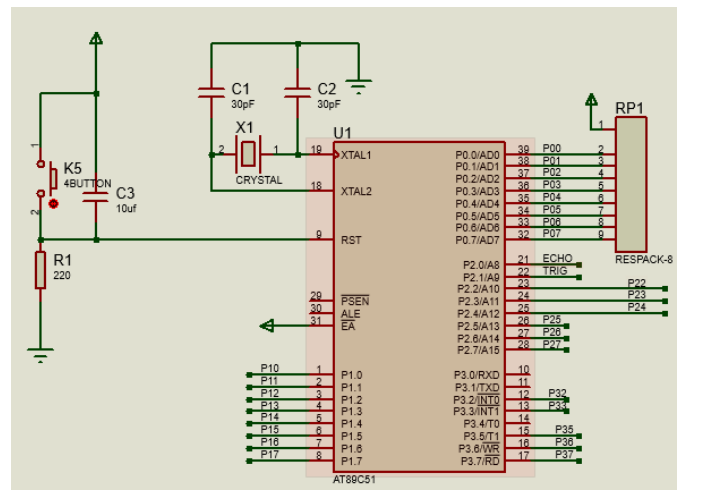

最先开展主控芯片系统的设计，最先想要实现微处理器的降到最低，也就是降到最低，也就是由降到最低模块所组成的降到最低系统。对单片机而言，最小系统一般由单片机、晶体振荡器、延时电路构成。文中设计的微处理器降到最低系统文中设计的单片机最少系统电路原理图如下图3.1所显示。
图3.1单片机最小系统
（1）晶振电路
单片机单片机芯片中晶体振荡器是不可缺少的，它可作为全面的数字时钟参考信号，在开展电路原理时，只需要在单片机的X1和X2管脚外置8M的晶振电路[7]。本论文设计的石英石震动电源电路如下图3.2所显示：
图3.2晶振电路
（2）复位电路
单片机在运行中务必重启，所以必须人力复位。这也是单片机发展趋势所必须的。复位电源电路一般由电阻器、电容器和按键组成，其工作原理要在复位环节中按下按钮，即完成复位。主要是因为，按下按钮时，单片机的RST侧接地装置，以后电容器放电，因此该引脚变成低电频，假如不按下按钮，则电容器充电并满电。这时，鉴于电容器两直流电压为3.3V，按下按钮后需要一定的时间就可以完成单片机的复位。图3.3表明了这一全面的复位电源电路。
图3.3复位电路
（3）P0口的上拉电阻
如果采用P0端口做为I/O端口，其输出低电频为0，但输出高电平对应于高电平(对应于浮置情况，而非5 V)，即P0端口事实上导出高电平，没法为相连的负荷供电系统由于P0端口并没有匹配电阻，因此P0端口是通断的，无论输出功率多少，都与并没有开关电源一样，需要通过外界配电线路供电系统，因此P0端口必须匹配电阻。图3.4的电路原理图：
图3.4P0口上拉电阻
3.2光照检测模块
导致系统必须在白天和晚上转换不同类型的LED情况，所以需要设计方案一定的照明灯具检验模块。本系统采用光敏传感器传感器完成其功能。传感器工作标准电压为3.3~5V，选用电压比较器导出，脉冲信号能是数字信号或模拟量输入，并配备可变性电阻器调整光强。使用中只需要将AO连接单片机引脚就可以，依据对应的单片机引脚高低电平的改变，分辨周边光强是不是出现了改变。开展大白天/夜里检查的照明灯具查验模块的硬件电路原理图如下图3.5所显示。
图3.5光敏电阻传感器原理图
3.3声音检测模块
文中选用LM386做为麦克风传感器的功率放大电路。LM386是一款低能耗、内部结构链接增益值、大电压范围、外接电子器件和总谐波失真可调式的音频集成化放大仪。广泛应用于低压消费类产品，一共有4个管脚，分别是VCC、GND和数字电容器导出DO、模拟量输入AO。

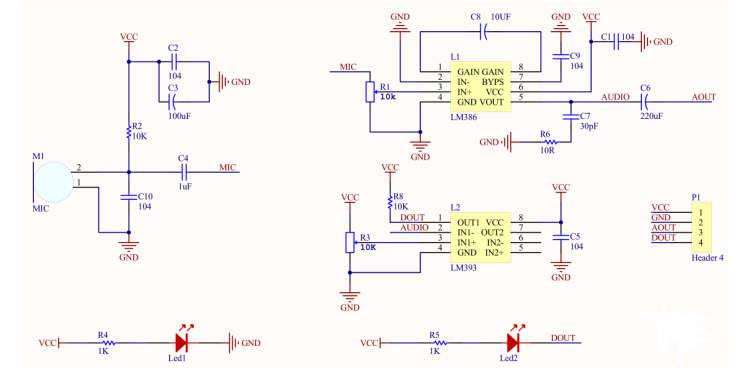

响声根据传感器转换成数字信号，经LM386音频功率放大电路变大加工后，根据音频端口号导出传输到AD转换电源电路。麦克风传感器的结构图如下图3.6所显示：
图3.6麦克风传感器原理图
麦克风传感器模块包含视频语音检验传感器、运算放大器、电压比较器LM393。开展麦克风传感器模块的检测设计的时候，必须接入模块开关电源，对模拟量输入AO开展AD转换。唯有如此，才可以直接与单片机的IO端口号联接，由单片机检验其多少，完成对周边环境响声的检测。
3.4LCD显示模块

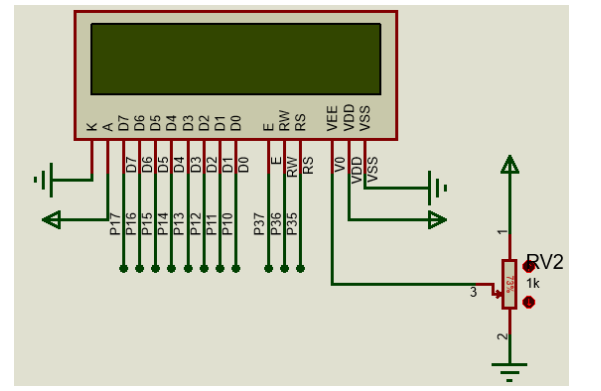

图3.7显示电路原理图
系统软件显示由LCD1602液晶显示屏完成，关键进行检测到的液位仪显示。单片机主要对超声波模块传输的数据予以处理，再将数据载入LCD1602处理芯片引脚，在LCD上进行相应的数据的显示。
LCD1602在和单片机通讯时进行串口通信完成。的7-14是数据传送引脚，将数据与单片机P0联接，设定排阻，进行进一步提升功能；处理芯片4、5、6为也就能引脚，3引脚色度可调式，选用电阻分压原理。本论文设计的LCD显示电源电路原理图如下图3.7所显示。
3.5按键模块电路

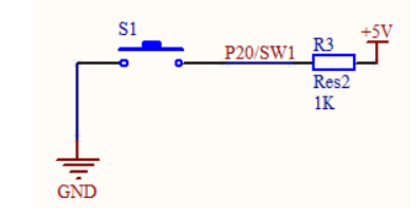

系统软件必须设计方案一定的人机实际操作功能，考虑到根据按键实际操作实现其功能，系统软件必须达到的功能是开启和关掉LED灯。上文分析表明，设计里所选择的I/O端口号均是单片机键入输出接口。下列图3.8显示了关键元件的电源电路原理。
图3.8按键模块电路
3.6本章小结
此章关键制定了全部系统的硬件电路，阐述了全部系统的各个部分，提出了具体硬件接口，为后边的系统软件整个系统的调节进行了充足的准备。
4软件设计
4.1相关软件介绍
此章关键详尽阐述了系统的软件程序，在系统总体方案设计的前提下，本设计方案所使用的控制功能以单片机为主导。因而，在开展软件开发时，主要是针对单片机控制程序来设计完成，详细介绍所使用的编译软件，选择适合自己的开发专用工具，进而减少开发时长，提升开发高效率。
对其单片机的程序编译中，单片机只有鉴别序列号，所以必须选择适合自己的编译语言表达，在中国关键学了C语言的撰写。该计算机语言读写能力非常简单，能够极为简单的完成控制程序的需求。通过单片机开发出来的学习培训，文中使用了常见的KEIL MDK5软件做为程序编译软件。

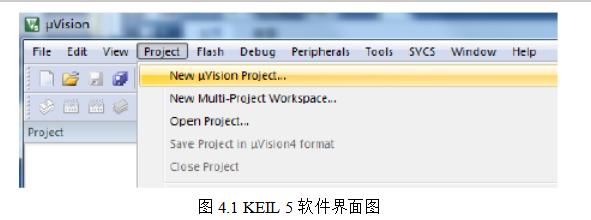

KEIL MDK5软件由KEIL企业开发设计方案，具有很强的程序编译作用，操作面板特别简约，搭载了撰写、编译等多种功能，且拥有丰富的函数公式完成单片机，其软件主界面如图4.1：
4.2系统主程序
系统主程序首先从系统总体角度考虑程序构造、数据类型、程序控制方式，主要包括总体设计方案的确立、程序的明确、程序的确认等，同时结合各控制模块的功能和程序，形成完整的程序

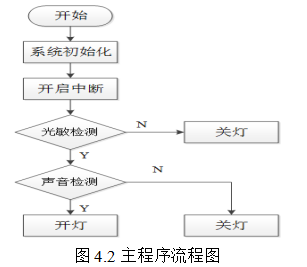

系统主程序的流程如下图4.2所显示。
4.3系统子程序
4.3.1延时函数
为了确保LED灯灭掉时长的准确性，系统的延时函数需要使用准确的延时函数，通常使用for环城路开展空环延迟；为函数公式设置主要参数；界定变量通过使变量从0开始for循环，并且在相当于主要参数时终止循环来达到循环的效果。一部分程序编码如下所示：
void Delay_ms(unsigned int n)
{
unsigned int i,j;
for(i=0;i<n;i++)
for(j=0;j<1000;j++);
}
4.3.2定时器中断程序
依据计时器中断程序的流程表，开展时长设定的工作流程是，在单片机的计时器中设定初值和计时的变量，编辑程序使计时变量提升，当做到指定记数时间时，关掉LED灯。
4.3.3光照强度读取

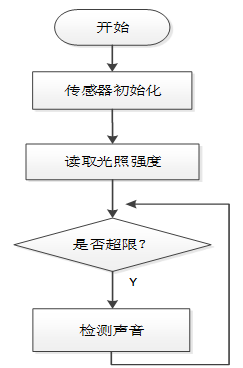

将照度感应器与单片机的I/O端口号相接，当检测过的照度高过设定值后，单片机减少相匹配引脚的输出电平，同时控制LED工作，依据是不是接受到视频语音传感器数据信号如下列图4.4所显示：
图4.4光照强度读取流程图
4.3.4按键检测程序

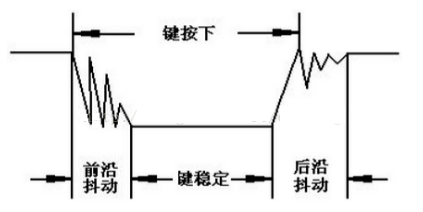

对整个系统设计中按键输入模块的分析表明，按键设计的时候既能采用单独按键，还可以采用引流矩阵按键方法。可是，不管选择什么样的键方法完成控制功能，都要对键键入开展抖振清除解决，在按下键期间数据信号产生变化，存有错误操作的概率。抖振清除按键的一个过程如下图4.5所示：
图4.5按键的抖动示意图
结合图4.5所示的按键颤动图象，按键平稳必须固定的时间，一般能是100ms，因为这个主要通过客户的实际操作来定的，充分考虑硬件的特性，颤动的时间为一个脉冲波，根据该特性在系统的设计过程中，为了能取样键入重要数据信息，采用了50Hz采样周期20ms的数字时钟。

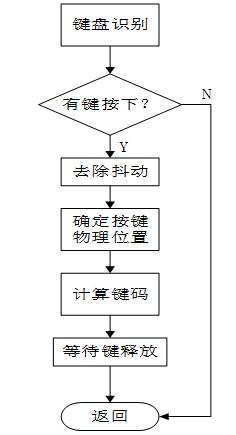

因为文中定制的系统具备按钮转换LED灯的功效，单片机设计需要经常扫描仪按钮，检测出按钮按住后，根据开启不同类型的I/O端口号来达到系统的有关控制功能。按钮一部分管理程序的流程如下图4.6所示：
图4.6程序流程图
4.4本章小结
此章关键对系统的app进行了全面设计，对所使用的手机软件进行了全面详细介绍，并对源程序以及相关的子模块进行了全面剖析，并做出了对应的子模块。为下文章的系统调试进行了充足的准备。
5系统调试与分析
在开展系统设计时，一般需要最后进行整体调试，才可以检测到其功能是否符合设计规定。因而，能够对系统开展调试与分析，及时发现问题，采取相应措施，使系统进一步完善，做到设计的效果。文中只完成硬件软件设计，没有进行实体电焊焊接，因而选用Proteus模拟仿真方法完成课题研究所需要的功能。
5.1相关软件介绍
本设计应用Proteus的模拟软件进行了模拟。Proteus是内嵌式硬件与软件模拟设计服务平台，关键功能是把软件免费下载到MCU中，将外界电源电路与模拟电路和数字电路设计联接，对系统开展逻辑控制。电路设计是互动式的，进行模拟仿真功能的实现。最主要的微处理器有MCS-51系列和AT89系列等，运用此软件能够在没有使用任何硬件配置的情形下模拟硬件电路，大大提升了系统的开发高效率。程序界面如下图5.1所显示：
图5.1 Proteus软件界面图
5.2仿真测试过程

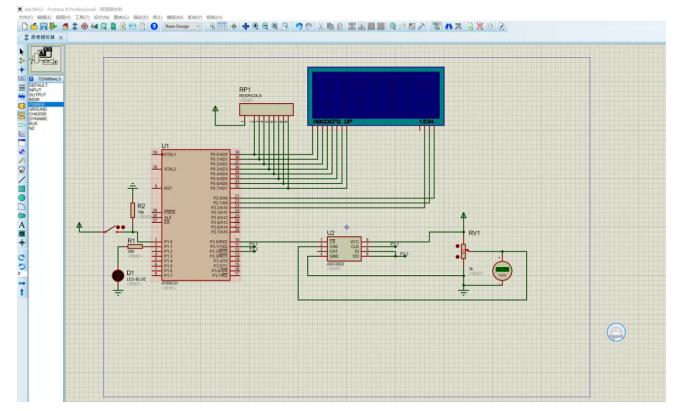

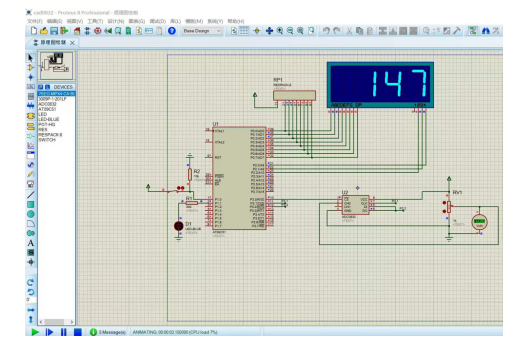

在开展模拟调节时，首先用KEIL5软件编译程序该程序流程，得到“.hex”文件。随后，重启Proteus软件以模拟，在.hex文件下变更MCU的代码，随后点击“开始模拟”。下面的图5.2显示了这一全面的模拟插口。

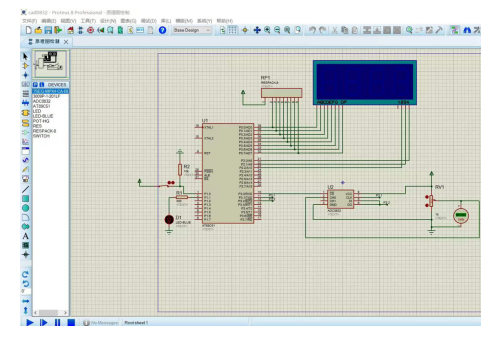

模拟中应用LCD显示屏完成声音分贝的显示，声贝超过一定值后，照亮LED灯，效果如下图5.3所示：
图5.2仿真图
图5.3仿真运行结果图
5.3本章小结
在系统调试的过程当中，也出现了很多调试难题，能解决调试中出现的问题，具备自已的设计能力和解决问题能力，与此同时对整个系统拥有更全面的了解。把握全部系统的工作流程也非常重要。比如，假如程序流程下载失败，必须查验软件使用里的单片机设计型号规格、服务器端口设定正确与否，在检查后再次烧录。
6结论
文中的课题设计基本要求设计楼梯井道语音控制系统，首先介绍了研究方案背景，深入分析了项目研究研究动态，根据查看不同类型的资料及参考文献，选用实地考察的形式，了解到了楼梯井道语音控制的模型。根据设计全部系统的解决方案，随后设计了系统的硬件电路部分软件系统一部分。
在开展系统设计时，为了方便功能性的完成，文中所选用的主板芯片为单片机设计，型号规格为AT89C51；根据光敏传感器分辨现阶段光强，光强充足时，没有声音灯没亮；光强不足时，根据智能语音灯光效果亮，一定时间后自动灭掉，完成室内楼梯灯光效果全自动开启和取消的操纵，最后能通过视频语音自动控制系统灯光效果
文中在完成了系统的硬件软件设计后，对程序执行编译程序和调试，在确定硬件软件没什么问题后，根据Proteus模拟仿真软件开展作用模拟仿真，开展调试根据对楼梯井控匝道口操纵系统的设计，对系统的整体设计有一定的把握，为日后进到岗位带来了一定理论社会经验。
参考文献
[1]黄浦,葛久志,汪岩峰,于婷,吴泽钊.城市道路照明控制系统的设计[J].电子技术,2022,51(10):244-245.
[2]代忠红,孙晓丹,张庆丰,宁平华.基于三菱FX2N型PLC的十字路口交通灯控制系统设计[J].科技创新与应用,2022,12(27):40-43.DOI:10.19981/j.CN23-1581/G3.2022.27.010.
[3]丁海涛,王杰,葛晓宇.基于蓝牙与Arduino的慧眼灯控制系统的设计与实现[J].滁州职业技术学院学报,2022,21(03):53-56+69.
[4]胡明伟,吕品,蔡金梅.基于PLC的智能交通信号灯控制系统设计[J].现代电子技术,2022,45(18):26-30.DOI:10.16652/j.issn.1004-373x.2022.18.006.
[5]韩旭东,韩乐乐,林邦演,蔡瑞红,王淇任,邝川明.基于STM32的智能交通灯系统设计[J].时代汽车,2022(16):112-114.
[6]解大琴.基于PLC的十字路口交通灯的设计分析[J].运输经理世界,2022(21):147-149.
[7]郝建峰,任国凤,李洋,梁小瑞.基于FPGA的智能交通信号灯控制系统设计[J].廊坊师范学院学报(自然科学版),2022,22(02):31-34.
[8]卢加新.浅谈大型山体灯光秀的电气设计[J].现代建筑电气,2022,13(06):66-69.DOI:10.16618/j.cnki.1674-8417.2022.06.013.
[9]王玲玲,吴品一.智能遥控调光灯控制系统设计[J].信息与电脑(理论版),2022,34(12):79-81.
[10]张余明.基于NB-IOT的智慧路灯控制系统研究与设计[J].桂林航天工业学院学报,2022,27(02):152-167.
[11]孙文超.基于iOS的智能照明实景控制系统的设计与实现[D].广西师范大学,2022.DOI:10.27036/d.cnki.ggxsu.2022.000113.
[12]赵文博.基于S32K14x的前照灯自适应调平系统设计[D].吉林大学,2022.DOI:10.27162/d.cnki.gjlin.2022.006822.
[13]邵美芳.基于西门子PLC-200的塔灯控制系统设计[J].光源与照明,2022(04):16-18.
致谢
本研究及论文是在我的老师亲切关怀和悉心指导下完成的。指导老师严肃的科学态度，严谨的治学精神，精益求精的工作作风，深深地感染和激励着我。我的老师不仅在学业上给我以精心指导，同时还在思想、生活上给我以无微不至的关怀，在此谨向我的老师致以诚挚的谢意和崇高的敬意。
在论文即将完成之际，我的心情无法平静，从开始进入课题到论文的顺利完成，有多少可敬的师长、同学、朋友给了我无言的帮助，在这里请接受我诚挚的谢意!最后我还要感谢培养我长大含辛茹苦的父母，谢谢你们!
最后，再次对关心、帮助我的老师和同学表示衷心地感谢！
