大众高尔夫转向系统维修维护

　摘要：本文首要介绍了大众高尔夫汽车转向系统各个部件的组成、作用、首要构造、工作原理以及常见故障，对这些故障做诊断，并对些见故障提出了可行的修缮方法。同时概括出一些转向系统修缮技巧和维护知识以及在修缮过程中应在意的相关事宜，深入稳固所学知识。

　关键词：大众高尔夫汽车转向系统；工作原理；故障；修缮

前言

汽车行业发展迅速，人们的生活水平也有了很大的提高，所以人们对汽车的舒适度提出了更高的要求。而汽车的转向系统更是人们出行安定的重中之重，转向系统在行驶过程中都会浮现各种各样的故障。例如，转向沉重，转向异响等。别看这些故障不起眼，轻的话只是影响汽车车操控性能，重的话甚至能对人的生命造成威胁。所以，本文对大众高尔夫汽车做一定介绍，如何能消除并修缮好这些故障，正式我们所要了解的重要课题。

1概述

　　1.1汽车转向系统的概念

当大众高尔夫汽车行驶时，其行驶方向须要由驾驶员来控制改变，即所谓的大众高尔夫汽车转向[1]。在轮式车辆的情况下，车辆转弯的方式是驾驶员通过一组相对于车辆纵向轴线的特殊机构使车辆转向轴上的车轮偏转。

　1.2大众高尔夫汽车转向系统的分类和构成

　　1.2.1机械转向系统

机械转向系统依靠司机的臂力来滚动能量。

图1.1机械转向系统

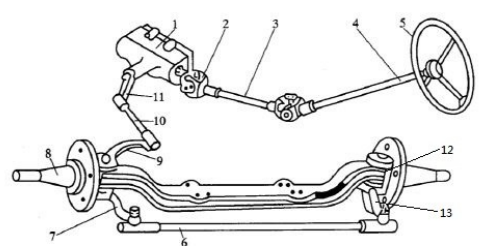

9732bd04e3a5658f875ec4fed1cdb86e 　　目前，国内外许多汽车都运用万象传动装置做转向机构。万向节传动的功能是，只要几何参数适当改变，它就能满足许多汽车的布局需求，并有助于舵机和方向盘等部件的推广和系列化[3]。由于各个部件在车上安装时都会有误差，采用万向传动装置就会补救这些缺陷。

　1.2.2动力转向系统

动力转向系统是一种转向系统，它用驾驶员的臂力和发动机动力看成转向能源。驾驶员仅提供滚动汽车所需的一小点动力。在机械转向系统的基础上增加一组转向力装置而形成动力转向系统[6]。

图1.2动力转向系统

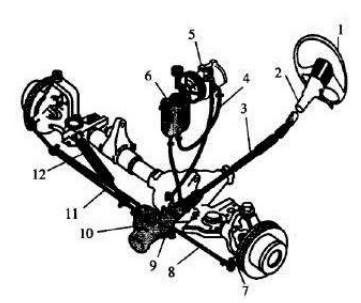

78a72af7b7e96e540d5c7ae80aa77a10 　　电动转向系统是一种动力转向系统,其中电动机直接提供辅助,并且辅助尺寸由电子控制单元(ECU)控制。扭矩传感器联接到转向轴。ECU确定基于所述车辆的速度的电机的功率分配的效果确保大众高尔夫汽车轻且稳定在低的速度[5]。

首要成分为：石油储罐，动力转向控制单元，电动泵，转向器，动力转向传感器和其他动力转向控制单元和电动泵是整体结构[6]。

　　2大众高尔夫汽车转向系统的故障诊断

　　2.1机械转向系统的故障诊断

机械转向系统的故障位置主要是：方向盘自由行程和舵机。

　2.1.1转向沉重

（1）故障现象：在驾驶过程中，驾驶员在滚动方向盘时会感到沉重和不舒服。当大众高尔夫汽车以低速行驶并转弯时，方向盘感觉很重并且不会转弯[4]。

（2）故障的首要原因及处理方法：方向盘沉重的根本原因是方向盘或轮胎，冲突阻力太大或卡在转向系统传动链中。具体原因首要有：

1）方向盘轮胎压力过低，应按章程充气;

2）由于车轴和车架变形导致的方向盘定位不准确或方向盘不对中，应对车轴和车架进行修正，并重新调整方向盘的位置;

3）转向器的转向部件调整过紧或从动部件与套管配合过紧，应予以调整;

4）转向器壳体变形，应予勘正；

5）转向柱轴弯曲或壳体变形导致相互冲突,应予以修缮;

6）水平和垂直拉杆的转向球节太紧或缺油，应调整或添加润滑油;

（3）故障诊断方法：转向严重的根本原因是转向部件太紧或缺油，并且逐步消除原因以找出故障。

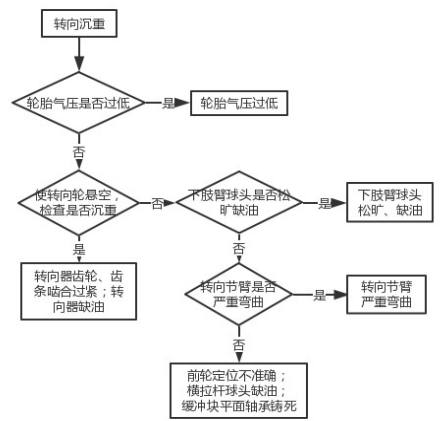

图2.1机械转向系统转向沉重流程图

d9b469e351a40811db9bc731f94adbbc 　　2.1.2转向盘自由行程过大

（1）故障现象：大众高尔夫汽车行驶时，方向盘松旷。

（2）故障的原因及解决方法：方向盘过度空转的根本原因是转向系链中的一个或多个部件的不适当配合，磨损和变形导致的松动。具体原因首要有：

1）转向器首要部件和从动部件的轴承松动或主接合部件与从动接合部件之间的空隙过大，应调整;

2）方向盘与转向轴连接处由间隙,应调整;

3）横、纵拉杆和转向节连接松旷，应调整;

4）转向节或衬套磨损，应调换。

（3）故障诊断方法：方向盘过度空转的根本原因在于转向系链中的一个或多个部件太松而不会导致松动。诊断时，从方向盘开始，逐步检查每个部件的连接，观察是不是松动，磨损，变形等。

　2.1.3转向轮抖动

（1）故障现象：当大众高尔夫汽车在行驶时，方向盘都会在自己的主销周围产生角度振动。在高速行驶时加倍严重[4]。

（2）具体原因有：

1）方向盘定位不准确，应调整;

2）方向盘滚动不平衡，应做动平衡或更换轴承;

3）转向系统和悬架有运动干涉，零件应调换;

4）转向臂的垂直臂和轴松散连接或纵向和横向拉杆松散连接，应调整或调换;

5）方向盘所在轴的悬架减震器失效或左右减震器有不一样的效果，应予以调换。

（3）故障诊断方法：依据方向盘抖动特性，找出故障位置。

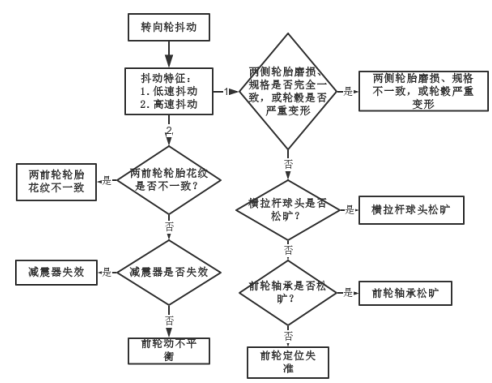

图2.2机械转向系统转向轮抖动故障诊断流程图

b24934586de97dfb47bf8b9df79ecccc 　　2.2动力转向系统的故障诊断

　　2.2.1转向沉重

（1）故障现象：和机械转向一样。

（2）故障原因及处理方法：方向盘重的原因由于液压转向故障或辅助不够，机械传动机构损害或调节失当变成的。具体原因首要有：

1）用相同类型的油并添加到合适的高度。

2）油管是不是通畅，应予检查；

3）油管或接口处有泄漏，应大修;

4）油管是不是有空气，应检查；

5）转向泵皮带老化，应予以调换或调整;

6）调节阀输出压力不够，应调换;

（3）故障诊断方法：转向油箱中的油是不是不够，型号是不是错误，油管接头是不是有松动泄漏，转向泵皮带是不是损害，以及张力是不是正常。如果方向盘左侧或右侧的转向力不一样，则故障位于控制阀中[4]。

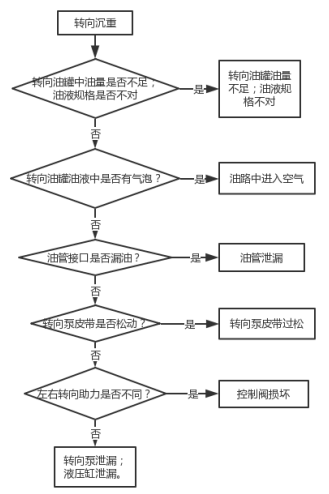

图2.3动力转向系统转向沉重故障诊断流程图

8a6e4a811d33379d676176e9db6cd568 　　2.2.2转向噪声

（1）故障现象：大众高尔夫汽车方向盘转动时有异响

（2)大众高尔夫汽车方向盘转动时有异响的主要原因是:：

1）转向泵磨损,应调换;

2）转向泵皮带打滑，应调整或调换;

3）控制阀出现故障,应予检验；

4）进入油路的空气应该耗尽;

5）油管不通，应检查。

（3）故障诊断方法：转向转向时，油路无泄漏，转向泵皮带张力也适用。这是由于控制阀性能不佳造成的，特别是当方向盘处于左右极限位置或旋转到位时会发出“哒哒”声;当转向转为“嘟嘟”时，如果转向泵叶片噪声消除，则由转向泵滑轮松动导致;转弯时发出“嘟嘟”声，是转向泵皮带打滑导致的;由于空气进入油路系统，转弯时发出“咯咯”声[4]。

　　2.3转向系仪器检测

仅通过手动体验来确定方向盘和方向盘的自由旋转是不是正确并不容易[2]。

　2.3.1转向盘转向力的检测

具有良好转向稳定性的大众高尔夫汽车须要具有适度的转向和便携性。转向力太大或太小都会对驾驶安定造成不利影响。方向盘转向力检测方法每每包括原位检测和道路检测[7]。

（1）原地检测

1）依照需要将检测参数检测器安装在检测车的方向盘上，调节伸缩爪，使检测器与方向盘位于同一中心线，并固定爪形螺母;

2）调整定位伸缩杆的长度，吸入挡风玻璃上的吸盘;

3）将车辆方向盘连结在直线行驶状态，并将其带到带转盘的转盘上;

4）打开探测器电源，按“力测量”按钮;

5）滚动转盘，使车辆方向盘达到制造商章程的最大转向角;

6）在方向盘旋转过程中，方向盘外缘的检测仪器测量的值是方向盘原位旋转的方向盘转向力;

7）在现场检查时，须要将方向盘转到极限位置，检查连接部件是不是相互干扰，如果是，则排除。

（2）道路检测

该车辆位于平坦的水泥路或柏油路上，以5公里/小时的速度从一条直线行驶至24米的周长。

GB18565-2001章程：机动车的方向盘放置在方向盘上，方向盘旋转，使方向盘达到原厂规定的最大角度。在试验期间由转向参数测试仪测量的旋转方向盘的转向力不应大于120N[5]。

　　2.3.2转向盘自由滚动量的检测

运用专用探测器或转向参数测量器可检测到方向盘的自由旋转量。简单的方向盘自由旋转检测器由两部件构成:指针和表盘。将指针固定到方向盘的边缘,或将指针连接到仪表板或转向柱,该指示器或方向柱连接到方向盘的边缘。运用探测器时，将大众高尔夫汽车连结在直线位置，将方向盘转到一侧的极限位置，而后将转盘重置为零。

　3大众高尔夫汽车转向系统的故障调整和维护

　　3.1机械转向系统的故障调整和维护

　　3.1.1转向操纵机构的调整和维护转向系统保养操作

（1）部件清洁；

（2）查看舵机，转向柱和方向盘的花键连杆是不是磨损和松动，并看情况判断是不是需要调换;

（3）检查转向轴万向节是不是被磨损或松动，并判断是不是需要被取代;

（4）万向节加注润滑油。

　3.1.2转向器的调整和维护

（1）转向器的维护1）检查舵机是不是有漏油以及舵机是不是固定。如果是这样，找出溢油的原因并将其拆下，并固定舵机;

2）检查舵机箱是不是变形或损害，并酌情判断是不是需要调换;

3）检查齿轮和齿条的空隙是不是合适，如果不合适，请调整;

4）检查并调整转向盘自由行程；

5）按章程的扭矩拧紧舵机和车架的固定螺钉，转向柱的固定螺钉等;

6)每每，转向油调换一次8000公里，48000公里被替换，并且所述转向轴被润滑每2000公里。

（2）转向器的修缮

1）拆卸

①取下前轮，转向轴万向节，转向节拉杆接头，去掉齿条壳体夹子的固定螺栓并取出转向齿轮组件;

②将转向器壳体的安定部件夹在虎钳上，并将其标记在转向齿条接头上，以便于装配，并拆下转向拉杆接头组件;

③取下防尘套，拆下转向器齿轮防尘盖;

④拆下齿条导块调节螺丝塞,从转向齿条壳体上拆下压缩弹簧和导块组件;

⑤拆下舵机架。

⑥用螺丝刀取下油封，小心不要刮伤外壳;

⑦用专用工具拆下挡圈，拆下转向小齿轮和轴承;

⑧拆下径向轴承，用专用工具拆下轴承上的挡圈，而后拆下轴承。

2）检验

①检查齿条的平衡和齿的磨损情况;检查机架反面有无磨损和损害，需要时调换机架和衬套。调换时,将衬套安装到转向架壳体内,并将三个孔瞄准内侧;

②检查轴承能否磨损松动，如果是,则调换轴承。

3）装配

①装配前，小心每个密封处的油脂并相互移出;

②装配向心球轴承。用工具将轴承安到齿轮上，安装轴用弹性挡圈;

③拼装转向小齿轮。用工具把小齿轮装到机架外壳，而后用工具把油封压到机架外壳;

④调整机架预紧性。用扳手拧紧压缩弹簧并调节螺塞。先后搬动舵机15次以连结框架稳定，而后继续拧紧压缩弹簧并将螺钉拧紧扭矩调整到12.3N²m；

⑤安装横拉杆总成。将螺母和拉杆组件拧到机架连接器上，将标记对齐。末尾在检查前轮前束后拧紧锁紧螺母。

　3.1.3转向传动机构的修缮

（1）拆卸与分解

①分开转向摇臂与直拉杆；

②拆下转向摇臂;

③拆下转向直拉杆总成；

④拆下转向横拉杆总成。

（2）检验

①转向摇臂是不是损害，若有，则调换;

②转向摇杆螺母是不是损害，如有，则调换;

③每个球销，销座和球碗应无裂缝，否则应调换;

④球销螺纹不该有损害，否则应调换;

⑤球销不应该损害，否则应调换;

⑥转向节不该有裂纹，轴颈与轴承之间的空隙是不是符合需求;

⑦防尘部件齐全、有效。

　3.2动力转向系统的修缮

　　3.2.1动力转向系统的维护

（1）检查转向油箱的油位和油的质量

1）启动车辆，使发动机怠速，左右滚动方向盘，使油温达到40-80°C，检查转向油箱的液位;

2）检查油液是不是有气泡或变质。

（2）检查油压

1）系统压力检查。打开压力表，发动机怠速，用左右极限滚动方向盘几回，压力表读数应为6。80-8.20Map[6];

2）转向泵压力检查。启动发动机并怠速,在左右极限滚动方向盘几回,关闭压力表,压力显示数值为6.80-8.20Map[6]。

（3）清洁转向器及转向油泵外部是不是有漏油痕迹

（4）检查各连接油管是不是老化漏油，接头连接是不是稳定

（5）检查转向油泵皮带的松紧度是不是合适

（6）测量转向盘上的转向力应检查和修复超过40N。

（7）转向油调换

1）用升降机提升大众高尔夫汽车，大众高尔夫汽车前轮离开地面。拧下转向油盖并拆下回油管。同时，启动发动机怠速，左右滚动方向盘;

2）关闭发动机，将转向油加到指定高度，而后左右滚动方向盘到极限位置。滚动2-3次，如果液位下降，继续补充到指定的高度。放下大众高尔夫汽车，启动发动机怠速，将方向盘左右滚动到极限位置，而后滚动2-3次。重复上述操作，直到转向油箱的液位没有明显下降，转向油箱中的转向油没有气泡和乳化[4]。

　3.2.2动力转向系统的修缮

（1）拆卸

1）拆下万向节;

2）拆下护板，将排水盘放在车底下;

3）用张力装置从转向臂上压下调节杆的末端;

4）从舵机上密封软管，保护舵机上的螺纹;

5）拆下动力转向器总成。

（2）检验

①观察限压阀，限流阀和叶轮的情况。调换严重磨损或损害的部件；

②密封衬垫拆下来后应调换新的衬垫；

③橡胶防护套是不是损坏；

（3）安装

跟拆卸顺序相反;

转向器每每不需要分解检验。仅在确认舵机有故障时才做分解和修缮。

转向器的故障一般是漏油和齿轮齿条空隙过大引起的。修缮完成后应保证转向系：

1）每个部件都不会有干涉；

2）方向盘灵活，操作轻便，无堵塞和摆动;

3）方向盘可以自动回正;

4）大众高尔夫汽车不应有抖动，偏差或其他异常现象;

5）转向节和转向臂，转向十字，直拉杆和球销没有裂缝和损害，球销不松动;

6）四轮定位准确

　结论

电子技术让大众高尔夫汽车发展进入一个新的领域。电子信息技术在各行各业都得到了应用。在几年前大众高尔夫汽车还没有走进大众的家庭的时候，大众高尔夫汽车是一种奢侈品，而现在家家户户基本都有大众高尔夫汽车，路上的大众高尔夫汽车更是数不胜数，人们更应该对大众高尔夫汽车有更深入的认识。我国大众高尔夫汽车行业发展迅速，电子信息技术对大众高尔夫汽车的发展非常重要，未来必将是电子技术的发展来带动大众高尔夫汽车行业的进步。我国国力不断增强，各行各业发展迅速，虽然跟国际领先水平还有些距离，相信不久后我国的科学技术一定会在国际上闪闪发光。
