A项目大体积混凝土施工技术与裂缝控制研究

摘　要

这些年，由于我国不断大力发展城市化进程和加速对各项基本设备的建设，明显出现有关大型和特大型的工程不断增多，致使大体积混凝土也在日渐增多。由于对混凝土的整体要求很高，因此对于其长度、宽度和厚度大小相对较大，其浇筑量大、浇筑面宽广成为了混凝土最大的特征，所以禁止留施工缝，从而对大体积混凝土的现场实施要求相对较高，尤其是在实施工程浇筑后水泥引起的水化热量大，当具备有较高的温度和较强的收缩应力的条件时，混凝土的外表下就会出现收缩裂缝。这篇论文是将浙江省温州市的一家住宅区域为基本案例，具体描述了产生裂缝的大致背景¬——基本是在混凝土作业时产生，同时也描述了对于其产生出的裂缝将如何得到控制。具体方式如下：大体积混凝土实施工作的技术要求，产生裂缝的原因和控制裂缝的方式。通过这些年对大体积混凝土实施技术的深入研究以及对裂缝的把控，总结出安全可靠的技术措施，可以提高大型建筑的安全性以及延长大型建筑的使用年限。

关 键 词：大体积混凝土；施工技术；温州；裂缝控制

1 引言

　　1.1本文研究的背景

由于城市乡村建设的迅猛发展，我国的建筑行业得到了飞快的发展，建筑技术和建筑领域都得到不同程度的扩大。目前大家都知道价钱低廉、质量优良的材料是混凝土架构的特质，在实施工程期间操作相对简便，可修饰性强，有着强大的承载力，受到了大部分人员的喜爱，因此大体积混凝土从基本上讲已经构成了大型设施与基本架构的主要组成部分。随着这些大型现代化科技、相关设备不停在多地涌现出来，注定造成此趋势的持续增加。与普通混凝土相比，大体积混凝土与之存在较大差异。表面上，我们仅仅能看出二者厚度差异。不过，从实质上看，考虑到混凝土水泥水化时，会散发热量。同时，在大体积混凝土中，表面热量散发比内部结构的热量流失要快很多，造成内外温度之差很大。所以，在施工中，如果我们没有合理把控施工技术，外力温度和自身收缩是造成混凝土较容易出现裂缝的主要因素。对于建筑物质量以及受力性能造成不利影响。所以，如果想要将裂缝如何产生这一问题加以改善，施工企业就必须在大体积混凝土的现场作业进展中采取适当且效果显著的模式对施工现场的每个环节进行严苛把控。

　1.2本文研究的目的与意义

随着全国国内建筑业的逐步发展，跨度宽、体积大等成为工程目标并展开了飞速的发展。由于大体积混凝土的体积较大、水泥经水化以后会产生较稳定的热量且无法得到及时散热，因此造成了混凝土外表产生裂缝，给施工的安全性带来了极大的隐患，针对于此，进一步有效控制工程作业中的技术和产生的裂缝一题成为了研讨探究中很关键很重要的现实意义。经深入研究后对于为何会在大体积混凝土架构中出现裂缝、如何有效实施管理裂缝并对其加以控制，不管是从社会使用价值角度考虑，还是从科学价值层面，均具有较高的价值，能够为大型、巨大型结构工程的开展提供安全保证。

　1.3国内外研究现状

一系列教育院校在我国综合国力的稳步增强、教育投资力度增大之时，相关的专家学者与有关技术人员对混凝土产生裂缝的原因做了大量的考察研究工作。国外现有多个国家是专门设有研究混凝土在荷载的影响下产生裂缝的相关机构，同时绘编了有关的法律法规，例如X凝土协会AC1224、德国的DIN1045-1972、英国的C&CA及其规范BS8001、BS8100、法国的CCBA等等。

清华大学的院士陈肇元、教授崔京浩等针对钢盘混凝土裂缝和如何得到控制这一问题开展了系统全面的深入研究。主要从四个方面开始进入此次研究，一、虽然裂缝是无法避免发生的，但是却又是能够降低自然灾难的；二、剖析和管控裂缝问题；三、采用温度方式收缩裂缝的剖析与管控；四、裂缝的整体综合应用技术方式，在上述方面有了很多的高价值探究成果。

浙江大学的成盛、金南国等对混凝土裂缝问题开展了特质参数的图形化定量剖析。让数字图像技术作为基础，研究混凝土裂开的问题，从而得到了一项让混凝土裂缝的图形化方式，再给出混凝土裂缝计算出的面积、剖析出的维数、其宽度、长度等一系列特质参数的计算方法，使用Matlab对混凝土裂缝的计算编程出应用程序，根据混凝土平板试验裂缝的计算剖析显示，使用这样的方式能够有效防止因为阀值的选择导致的错误判断和图像隆噪的经过，混凝土裂缝采取方式有着便捷和精准的优势，特征值的计算方式有着较好的计算精准度，根据混凝土裂缝分形的剖析显示，早期裂缝对于混凝土是有着显著的分形物质，使用分形理论对混凝土裂缝的不规则性是有效果的，为混凝土裂缝宣研探提供了很有帮助的工具。

国外实验证明，使用高强度纤维可以极大的提高水泥砂浆性能的力学性能，在提高水泥砂浆的抗渗性能的同时有效的增强砂浆的力学强度[9-12]。自20世纪80年代以来，随着混凝土应用中的高强混凝土使用中的裂缝、渗漏、耐久性问题的出现，人们发现混凝土的相对指标是无法精确全面的体现在使用混凝土材料真正的施工作业过程中的。混凝土的架构的使用寿命与其周边环境中的水、液体、气体和它们渗透于混凝土架构中的数量及其影响深入的领域有关。因此具备有较高抗渗性能的混凝土结构抵抗有害物质渗透的能力强，因此它也会具备良好的使用耐久性[13]。20世纪80年代末到90年代初的具有高耐久性（其中良好的抗渗性能是高耐久性的关键指标），优良工作性能、良好体积稳定性等性质的高性能混凝土取代了以提高强度为目标的高强混凝土成为了未来混凝土的发展方向[14]。X的Mentha，英国的Nevill通过研究后也得出了，提高钢筋混凝土结构的抗渗透性能是混凝土耐久性能提高的关键。

　1.4本文主要研究内容

随着我国经济的高速发展，基础建设是快速增多的，伴随着使用更加严格的技术、使用适当且相对有效的方式对大体积混凝土所出现的裂缝加以实施控制，继而得以使其在基本设施的扩建下不断在应用与涉足中随之迅速增长。大力保障施工质量才能对建设于和谐社会产生强大的意义所在。

此文是在多次搜集并参看了较多有关文献的条件下，对浙江省温州市玫瑰花园小区住宅区域建筑在实施工程进度中大体积混凝土为何容易出现裂缝问题开展了研究，其中囊括了有关大体积混凝土的基础定义的叙述、实施工程技术的研究及其产生裂缝的缘由和采取的重要防控措施。

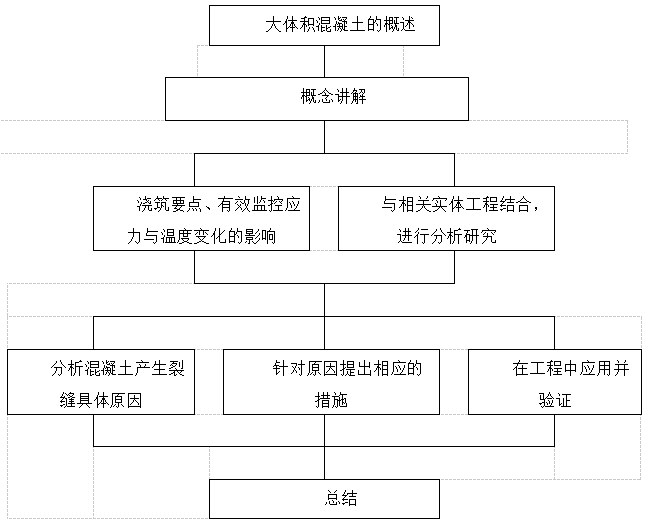

　　图1.1技术路线

2 大体积混凝土的概念

　2.1对于大体积混凝土的叙述

现如今许多不同类型的大承重结构和混凝土大坝、大型港工建筑物以及特大型基础的钢筋混凝土承台皆是由大体积混凝土结构浇灌构筑而成的，由此可见

在现代化的建设工程领域的应用范围之中，大体积混凝土结构所占的比重越来越大。

目前为止，国际上都并未确切地解释过大体积混凝土，而X的一个混凝土协会是这样定义的：“其尺寸是极大的，这也使得无论哪一种大体积混凝土，由于他的尺寸比较大，为了有效缓解水化热以及由此产生的体积变动中的不足，必须要采取一定的方法以最大程度地缓解产生裂缝问题”。

日本的某个建筑学会认为，最小的结构断面尺寸都大于80cm的同时还因水泥的水化热反应导致混凝土内部结构最高温度与室外相差异二十五度之上的混凝土，应当称作大体积混凝土。而相较于其他国家，预应力混凝土协会另有见解：一旦最小的混凝土一次性浇筑时不小于0.6m，在水泥的选取上更是使用了不小于400kg/m³的，可以利用水泥来水化热最低的水泥或其他合适的降温措施。

《大体积混凝土施工规范》中所提到的大体积混凝土指其实际大小在结构物之中是少于1m的，并且因胶凝材料的水化热反应，使其温度差出现变化和缩小的情况，进而在表面产生裂缝的混凝土。

从上述情况来看，各个国家对于大体积混凝土都有着自己不同的见解。但其实内外变化的温度差和断面结构的最小尺寸影响的不仅仅只是大体积混凝土所出现的裂痕，还包括结构平面尺寸。因为对于平面结构来说，尺寸越大，基础结构的约束力就会相应变得更强，到目前为止，在泵送混凝土这个领域的作用还是非常之多的，制作和准备混凝土的相关技术也越来越先进。

虽然结构是非常簿的，同时水泥水化时，产生的热量能够控制在较低的程度。不过，混凝土收缩量整体较高，必须要严格对于混凝土收缩裂缝予以控制。所以，在大体积混凝土中，集合了全部影响要素，用发展地、全体地看法去对待这个问题。实际上，对于大体积混凝土来讲，其除了具有大体积特征之外，还考虑到混凝土水泥水化热散发时间相对缓慢，温度收缩产生的裂缝极容易在受到内外力约束的作用下出现，所以我们不能只受限于表示混凝土的几何尺寸，否则就很有可能出现这种问题。

为了有效避免这一问题，我们对施工要求有着较大的要求。大体积混凝土在定义中，如果我们仅仅运用最高温度与外界气温的温差来达到某一规定值来说明，则也存在不严谨之处。其中，主要是由于各种温差仅仅在“约束”情况下，方可出现温度应力以及温度裂缝现象。在此基础上，我们应该按照约束力数值对于裂缝温差进行判断分析。如果内外约束力处于较大情况下时，其允许温度的差便会降低，反之就会大。

2.2大体积混凝土浇筑要点

在浇筑混凝土方面，分段、全面、斜面分层是它的最实用的方法。它们不同的是，在分段式和分层式的模式下，浇筑流程需要从最底部的一层开始，在确定相应的距离之后，就可以接着进行它上面的一层。与此同时也要一步一步的完成别的各层。等需要浇筑的全都浇筑完，把握好时间，待刚结束浇筑的混凝土还没有出凝时，然后就开始二段分层浇筑；需要注意的是：在整体浇筑的进度之中，方向应该是随最短边到最长边缓慢地浇筑，全面分层浇筑的定义是第一层浇完之后，在混凝土未开始凝结之时就接着下一层，后面步骤以此类推，直至最后一层，这样操作的话，浇筑时间的控制能力是十分重要的；对比起前者的应用范围，斜面分层浇筑是远远不及的，当所用的结构长度要远远大于厚度的三倍之上，而且它的斜面坡度不能超过三分之一，这样的结构才能从最底部慢慢的往上浇筑。

表1.1 浇筑对混凝土和易性的影响

在现实中，建筑混凝土时会有很多原因对浇筑的质量产生很大的影响，所以，对施工中所需用的材料一再检查好和对施工技术的要求把握好，必须得保证在施工过程中大体积混凝土的质量。在准备浇筑混凝时，施工方必须要对所用的钢筋要检测仔细一些，能达到要求的才能使用；在浇筑混凝土时，必须要根据结构的特征定一个即合理又科学的施工方法，而且还要对施工中对它所造成破坏进行一个有理有据的分析，这样能避开影响质量的弊端，保证施工过程中的质量。

　2.3有效监控应力与温度变化

随着科技的发展，混凝土的施工技术是在不断地进步中。现在，利用合理有效的科技方法，对在施工过程中由于种种原因造成混凝土结构产生一定的拉应力影响混凝土质量进行严格的监控，这是对混凝土施工技术更加有说服力。如果不能准确的计算出应力，这就会影响整个建筑物的质量。施工的时候，结构内存在应力感应片的情况下，通过外部设施来检测内有的应力不失为一种好的选择，除此之外还可以对内部温度进行有效的感应。在施工的整体流程之中，按照外部结构设施显示的数据变动对整体的工程实施详细改动，这样能对整个施工过程把控好。保证好整体浇筑混凝土的质量。

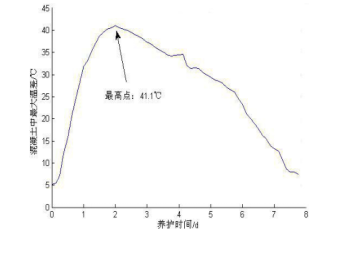

　　图2.1 大体积混凝土温差变化与养护时间的关系

在混凝土施工过程中，水泥水化热对于混凝土的质量有着很大的影响力，但想要解决极不容易，以至于研究此问题的步伐还从未停止。除此之外，受到温度变化的影响，每次施工的时候，水泥水化热还会使模板出现特别大的变形，导致了胀裂和收缩，也就很轻易损害到整体工程的品质。所以内外温度的把控更要相对严格，并时刻清楚每个原料工作的原理及相关的用量配比，要做到在施工的前期就差不多能预测热量的产量，此时也要对温度的变动有一定的估量。在实际操作中，能够根据把用水多少进行配比把温度控制得当。

3 工程案例研究

3.1 工程位置

松岗站位于宝安大道和沙江路交叉口处，顺南北向延伸布置。是深圳地铁6号线与地铁11号线的交叉位置，该站是地下站，在沙江路搭设了钢便桥横跨基坑以保障交叉路口的交通情况不受影响。该站西侧的沙浦围村小区距离该站H、I两个出入口的基坑距离达到3米，东南测的地铁站派出所距离该站主体基坑达到8米。

　3.2设计概况

松岗站总体建筑设计为包括两层车站，地下第三层为换乘位置，共地下三层的地下站，与深圳地铁6号线实现接轨。松岗站位于总线路第17站，起始位置为YCK49+305.560，终止里程为YCK49+799.800，总长度为494.24米，总高度近26米，车站内部假定高程在20米以内。该站共包括通行进出口11个，紧急安全口3个，4组通风风亭。本次施工共包括通行口7个，紧急安全口3个和4组通风风亭，其中A、E、F 三个通行出入口与6 号线一并进行施工。另有一个通行出入口作为预留出入口。松岗站主体结构已经由公司专家组深入探讨后制定为明挖顺和盖挖逆两种施工方式相结合的施工方法。其中包括407.94米的明挖顺长度，明挖段全程使用地下连续墙和钢管混凝土支撑进行围护，另外86.3米的总长并车站总宽的78.6米施工则是盖挖逆施工，使用地下连续墙和型钢混凝土柱进行围护。地铁基坑定位深基坑，根据该线路的专项方案，地铁基坑使用分层施工方式，而主站结构使用连续现浇法施工。

　3.3施工方案

　　3.2.1 原材料

松岗站地理位置在深圳市区西侧，气候条件温润，所以低水化热水泥材料相对适宜。最终根据公司试验室化验结果，最终选定的方案如下：

兰丰牌32.5矿渣水泥，生产方为南方公司；

级配碎石，粒径介于4.5至29.5毫米内，且含泥率不得超过1%；

中粗砂，含泥率不得超过3%；

粉煤灰，国标一级，生产方为深圳宝安新田有限公司；

外加剂，HF-53型抗裂泵外加剂，生产方为深圳福田致远有限公司，和水泥配比为7%。

　3.2.2 混凝土的搅拌、运输及准备

由于松岗站的箱涵基础总方量较大，为满足工程需求，需要同时运转三台搅拌机。依照施工方案设计，箱涵基础强度为C25设计等级的混凝土；设计坍落度为14-18厘米；按照配比，预估浇筑后12 小时左右可达到初凝时间；水灰比不高于0.55。施工现场全部由泵管借助拖式泵进行直接浇筑，有传输不到的地方由现场配备的溜槽进行传输。根据施工方案标注，为避免影响到箱涵基础的整体质量，在施工前需准备混凝土垫层，且垫层标高要作抄平符合的作业面。

　　3.2.3 混凝土浇筑

为保证混凝土施工后的质量问题，混凝土浇筑需要引起高度重视，是最为关键的程序。

（1）松岗站箱涵采用由西往东分段分层浇筑推进的连续施工方式，不设置施工缝，分层厚度应控制在400毫米以内，每20米分成一段由拖式泵进行连续浇筑。分层厚度在抄平后为控制标高，应用红色油漆在竖向钢筋上进行标记。根据施工实际进度，基础底座分为五段三层进行浇筑，总施工时间大约为9小时左右。施工性质为隐蔽工程，在施工期间全程必须有专门负责人在旁进行紧密观察，一旦发现异常动向可及时处理解决。

（2）考虑施工位置处于我国南方的温润地带，在浇筑期间，可能会产生较大量的混凝土泌水。应及时安排相关人员对泌水情况进行清理，同样可以将泌水集中引导到制定位置统一排出处理。

（3）由于该工程基础方量较大，工程的沉降收缩也会相应提高，为防止施工薄弱部分在收缩时产生收缩裂缝，可在初凝前一小时，对工程薄弱部分进行二次抹压收面，其他部位实行二次振捣，同时在初凝时间后及时覆盖施工面，并洒水进行养护。

（4）为防止在振捣收光之后，后续混凝土发生表面开裂，在靠立模板的同时，可向结构内侧一米范围内，布施钢纤维，布量为每立方米不超过5千克。

　3.2.4 大体积混凝土的振捣

振动捣实是提高混凝土强度，保证构件质量的重要工序。在此次施工中，我们配备了五台直径500的插入式振捣机以“快插慢拔”的方式沿不同施工方位均匀安置振捣机的插入位置。在实际操作的过程中，为避免钢筋位移带来的施工危险，全程需紧密观察振捣是否均匀，并随时核实钢筋所在位置。依据所制定的方案，基础浇筑的分层厚度是50厘米，要求是长度为振动棒的1.1倍；在新层混凝土浇筑后进行振捣时，振动棒需置入旧层混凝土5厘米左右，使两层混凝土可以更加紧密结合为一体。与此同时，在浇筑时需连续施工，当下层混凝土发生凝结情况时，应马上停止表层混凝土的浇筑。振捣标准为经振捣操作后，混凝土表层有可观察到的灰浆，没有再明显下沉，且无气泡产生，每个浇筑位置振捣时长需严格控制在25秒到40秒之间。在全部结束表层混凝土的振捣操作之后，才可以进行下层混凝土浇筑，两项工作禁止同时施工。在初次浇筑结束后，需使用木抹子等工具对混凝土表面实行二次抹压，时间为混凝土发生初凝现象之前，标准为抹压出现灰浆为止，之后对混凝土表面进行收光处理，最后使用塑料薄膜及时覆盖，然后喷洒养护水。

　3.4 混凝土裂缝防治措施

对于混凝土工程来说，混凝土的质量才是优劣的关键。所以，对混凝土质量的监控就应该实时的提上日程：

首先要有合理的分配过程，先从项目管理人员的职位开始，然后依次向下传递给和该项目相关的管理人员，从而形成了横向和纵向的两条线，分为行政和管理两条线，从而使工程施工达到全方位受控。技术主管作为施工现场的第一管理人员，首先就要进行施工前的培训教育，与此同时把有关的技术问题解决好，然后把标准的质量和对作业的要求告知县官人员。认真把控进场的原材料，仔细执行对原材料的配合比，严格认真的比对配合比参数，不得擅自改动。若改动不可避免，一定要通过现场技术人员的同意。对于混凝土的大小，一般是在150*150*150。若浇筑二百平方米便可作3组的试块，但这三组的护养方式不同，其一是标准的护养方式，其两种是与本箱涵基础条件相同。混凝土工程的整个过程中最为重要的是浇筑过程，时刻都要安排人来关注。不同的人分工协作，木工班要检查模板的位移情况，混凝土班检查机械运转情况。从而使问题及时解决，若不能解决，不能自己做决定，一定要上报。

　3.5 实际工程质量情况

两个月的箱涵工程，在正确方案的指导下，不管是轻微或是深层的裂缝都未发现，只是因为温差作用造成的表面裂缝。而且后续工作也并未受到裂缝的影响。2014年，松岗站主体工程完成，于2016年就运营通车了。良好的工程，让深圳地铁十一号有了“建筑工程鲁班奖”的称号。

4 处理该工程大体积混凝土裂缝措施研究

　4.1材料的选择与混凝土的配合比

合理的筛选材料和利用混凝土的配合比是为了让其有更小的抗裂能力，即使其抗拉的强度变的更大、热强比更小等。下面的问题一定要注意：

（1）水泥用料的选材尤为注重其材料的抗击裂缝和抗极高低热的能力。一般情况下，硅酸水泥内部要加入一定量的粉煤灰。混凝土外部的材质不仅要有抗击裂缝的能力，还考虑其耐腐蚀性，高强度等，所以通常选择高标号的硅酸盐水泥。

（2）添加适量的添加剂。添加剂的种类有膨胀剂、减水剂等。其中用的最为广泛的是减水剂，它的主要作用是减水与增塑。添加减水剂后能大大的减少水的用量、水泥的用量，节约成本，减少资源浪费。膨胀剂的作用是使混凝土发生膨胀，来保证混凝土内部的平衡状态从而减少裂缝的产生。同时，在钢筋配备足量的前提下，混凝土需要有一定的内部压力，这也需要有混凝土的膨胀来平衡。以此来保证平衡温度产生的影响，获得了其防渗透和抗开裂的作用。

（3）合理的使用混凝土的配合比。把关好砂石和骨料其中的泥沙含量，在确保其强度的前提条件下，尽可能的减少水泥的用量并且减少混凝土的绝热与温升。

4.2配筋的选用

钢筋是钢筋混泥土内部拉应力的主要承担对象，然而，其受大体积混凝土温度的影响不大。因此，配筋的选用可以直接控制裂缝的发生和扩张，是裂缝产生大大减少，将一些尺度较大的裂缝改变成尺寸较小的裂缝。以此来降低因为混凝土的开裂而产生的不良影响。多项调查结果体现，加强混凝土最大强度的方法主要是加大钢筋的配比。

　4.3改进混凝土搅拌及浇筑施工技术

针对该项目来说，许多工序都没有做好相应的准备措施和技术文件要求作为实施的依据。在主体结构方面存在着混凝土存在着许多不符合施工要求的裂缝存在。对于大体积混凝土而言，在施工过程中浇筑的面积比较大，这就急需要有振捣技术。大体积混凝土对于一般混凝土而言，在浇筑的工程中更能够发生一种比较严重的情况，那就会有倾斜面。此时就会突显出振捣的重要性了，振捣过后就能使混凝土裂缝少产生很少，提高其质量。而且在搅拌过程中可以加一些砂浆与裹石，这些工作可以增强其结构的强度，还可以节省一小部分的原材料，同时也能使水泥水化产生的热量减少。针对于大体积混凝土，减少其内部温度与外部温度相差比较大的措施有很多种，其中最主要的一种方法是分块浇筑法。其方法还能够分成水平分段与竖向分层这两种浇筑。在大体积混凝土的施工过程中一定要把握好施工的时间，各个施工步骤中间不能时间一定要控制到位，时间太长或者时间太短都会产生一定的影响使大体积混凝土开裂。

　4.4加强混凝土的保温养护

施工环境对于材料的影响比较大。该项目位于浙江省温州市，开工日期处于冬季。冬季施工对于混凝土的养护要求来说比较严格。对于施工结束的混凝土，其抗拉强度是非常小的，而且还阻挡不住其的变形，如果保湿与保温的措施做不到位的话，混凝土的外部非常容易产生不利于混凝土的裂缝。

混凝土的保温最主要就是为了缩小内部结构温度与外部结构温度差的。使混凝土减少裂缝的产生。不管处于任何环境下施工，施工完的混凝土表面都得进行合理的保温措施。保温措施有很多，最有效的一种措施就是覆盖保温层。而且保温层还有助于混凝土的保湿，保湿对于混凝凝土的质量有非常大的影响，能尽大可能的减少裂缝的产生，混凝土的保湿有很多作用，最显著的就是能够提高其抗裂性能。

　4.5降低混凝土温度差

我们在对大体积混凝土进行浇筑时，不宜选择炎热天气进行。特别是在夏季高温环境下开展施工工作，首先应采取骨料预冷措施，在对混凝土搅拌时，使用冷水；在运输混凝土时，一定要采取遮蔽阳光的方法。在设计混凝土混合比时，要加入一定量的减水剂。让混凝土入模时，要使入模的温度保持在合理的范围之中。

防晒和保温时夏季和冬季的大工程，养护一定要花费一定量的时间，并且在这个过程中混凝土降温的时间和速度也是要关注的重点。而在其中“应力松弛效应”尤为需要把握好。在施工过程中建立一个检测温度的系统，针对于结果调整养护措施，随时知道其内部结构发生的温度变化。在混凝土的浇筑过程中，必须要有科学的施工方法，一定要保证产生裂缝不是由于施工方施工造成的。施工结束后一定要针对于混凝土进行回填土，防止混凝土侧面长期暴露，使得混凝土温差过大而形成裂缝。对于厚板承台等构件，可在混凝土内部预埋管道，进行水冷散热。

结论

本文主要研究的是大体积混凝土，根据浙江省温州玫瑰花园住宅小区的项目施工阶段已经出现的混凝土大部分开裂问题，阐释了其中的问题所在，问题多样，比如水泥水化热、内外约束、外界气温变化以及混凝土的收缩变形。因此，技术是施工中的重点，但保湿养护、原材料的选择、提高配合比度也不容忽视。近些年来，大体积混凝土在工程中应用越来越多。性能好的混凝土用于工程中对我国的经济发展有非常重要的价值。因此在未来，还需要对大体积混凝土更加深入的研究。

致 谢

从论文选题到收集资料，再到写提纲，其中经历了聒噪、痛苦和彷徨，在写论文的过程中心情是五味杂陈的。开始选题时很迷茫，不知该怎么选好，幸而在同学和任课老师的帮助下，才得以确定。然后就是最难的找资料，由于首次写论文，不懂该怎么着手去收集、归纳资料，因而花费了好多时间在这上面，但收集到的资料真正能用上的却没多少。这时得感谢我的指导老师，他始终给予我细心的指导和不懈的支持。从论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议。老师以其严肃的科学态度，严谨的治学精神，精益求精的工作作风和大胆创新的进取精神深深地感染和激励着我。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪，这篇论文是在老师的精心指导和大力支持下才完成的。在此谨向老师致以诚挚的谢意和崇高的敬意。

参考文献

[1] 尹昌华.大体积混凝土施工技术及裂缝控制[J].科技创新与应用，2012（20）：200.

[2] 刘玉洁.刍议大体积混凝土施工技术与裂缝控制[J].低碳世界，2017（16）：171-172.

[3] 盛久祥.建筑工程大体积混凝土施工技术及裂缝控制[J].四川水泥，2016（12):176.

[4] 黄玉萍.大体积混凝土裂缝控制及其施工技术[J].四川建材，2017,443（02）：169-170.

[5] 黄士元.混凝土早期裂缝的成因及防治[J].混凝土，2000,7:3-5.

[6] 燕霄.房建工程大体积混凝土施工与裂缝控制[J].中国建设信息化，2017（14）：68-69.

[7] 赵彬.建筑工程大体积混凝土施工裂缝控制措施研究[J].四川水泥，2017（09）：215.

[8] 路月忠.大体积混凝土施工技术及裂缝控制措施[J].现代商贸工业，2013，25（09）：173-174.

[9] 沈义,叶琳昌.大体积混凝土施工技术[J].建筑技术,1990(11):56-60+53。

[10] 谢仁禄，胥健.新华大厦大体积混凝土施工技术[J],1997(10):21-22.

[11] 王铁梦.工程结构裂缝控制的综合方法[J].施工技术，2000（05）：5-9.

[12] 丁海华.某电厂大体积混凝土施工技术及裂缝控制措施分析探讨[J].中外建筑,2010(03):118-120.

[13] 张剑.浅谈建筑工程中大体积混凝土施工技术及裂缝控制[J].科技创新与应用,2014(15):218.

[14] 韩宇峰.大体积混凝土施工技术及水化热引起裂缝的预防措施[J].鸡西大学学报,2002(03):57-58.

[15] 陈志明,管大庆.大型地下室墙板混凝土裂缝控制技术[J].建筑施工，1995（04）：10-12.

A项目大体积混凝土施工技术与裂缝控制研究

价格 ¥9.90 发布时间 2023年9月6日

下载查看全文内容

已付费？登录 或 刷新
