贵州品搏公司网络监控布线系统的设计与仿真

　1绪论

在现代建筑中，综合布线系统将各种信息与数据集成到一个统一的传输介质中，如同人类神经一般。将线路规划设计统一之后，再有机地将整个系统整合成一个标准体系，并且将综合布线的三个子系统连接起来，为综合布线的系统集成提供基础。

　1.1综合布线的发展史

以前使用的电话线跟计算机使用的先是不同的，并且每一个制作商的产品也不一样，同样的连接它们的设备也不互相兼容。办公室的线路设计以及环境经常会发生变化。假如因为公司结构调整需要变更办公室的设备，就需要更换新的线缆。因此，添加新线缆不用旧线缆，因此积累不干净的线缆可能会在建筑物中造成巨大的安全隐患。令人不好维护和难以转换。随着全球社会信息化和经济全球化的深入，人们对信息交流的需求越来越大。因此，需要一种适合时代的接线方法。

上世纪八十年代末，第一个智能的大厦，竟用的是无法升级，拓展性差的传统布线系统，其缺点越来越明显。不久，X推出了一个新的布线系统，这个新的布线系统不断的升级。同样的带宽也在升级。随着线材的升级，布线系统也同样在升级。布线系统的不断发展，如今综合布线系统已经是一个常规的系统。

　1.2综合布线发展现状

随着科技的快速发展，信息的传递速率的要求越来越高。线缆的不断的升级也满足了传递速率的要求，但是线路的质量也会影响到网络。当网络不稳定，传输的速率以及质量也会下降。传统布线已经不能够满足人们的需求，综合布线才能够适应时代的发展。

如今，智能建筑系统是一种效率更高、性能更稳定的综合布线设计。计算机技术、多媒体技术、技术控制技术和施工技术的结合，消除了传统布线的缺点，实现了标准化、统一化、结构化和简化的控制。传统布线的涌现和成长与信息技术和通讯技术的生长密切相关[1]。

综合布线系统是由传统布线系统与信息技术，智能建筑互相融合形成的。综合布线系统不单是一个学科或者说一个行业而来的，它是由多个学科以及多个行业一同发展，交汇，最终才发展成综合布线系统[2]。

　2综合布线系统概述

　　2.1综合布线的概念

综合布线系统是一个信息传输系统，传输各个楼层的信息。将不同地方的信息传输到相应的位置。综合布线系统的设计，为建筑提供了一个传输的介质。使得信息的传输更加快捷，准确。

　2.2综合布线的特点

综合布线比起传统布线，有几大优势，其优势如下：

(1)兼容性：

综合布线系统的兼容性是很特别的，它跟传统布线不一样，它没有特定的系统，无论什么系统都能够使用它。迄今为止，建筑群的布线，采用各种制造商的线缆、插头和插座。不同的制造商说生产的产品标准都不一样，如果想要换另外一个制造商的产品就需要将整个配套的设备都一同更换。通常，线缆使用相同的传输介质，信息连接器和信号线缆是连接设备。统一设计将语音、数据和监控线缆集成到一系列标准线缆中。通过集成设计和设计相同的传输环境、信息接收、对角连接器和适配器，这种类型的布线比传统布线容易得多，并且可以节省许多材料、时间和空间。在操作期间，用户无需指定特定的应用程序即可在工作中获取信息。仅需要将计算机连接起来，即可在管理室和设备之间进行信息检索和设备的正确布线[3]。

(2)开放性：

传统布线当中，只有选了一个设备，就只能通过该设备对应的线路传输。如果用户想要调换其它的设备时，改换其他线缆是必要的。这样在已经建设完成的建筑中，更换布线的难度很大，并且会花费更多的金钱。综合布线采用符合适用国际标准的开放式结构。广泛应用于计算机硬件、交换机等主要厂商的产品中，支持IP、IP、IP等各种通信协议，支持各种通信协议。

(3)灵活性：

传统的接线方式是封闭的，结构牢固。如若想要把设备换个地方就需要重新铺设线缆。但是综合布线是属于灵活变通的，因为用的是相同的标准，所有基本上设备线缆都是通用的。打开和关闭所有设备不需要更换布线，但需要添加或减少适当的应用设备，并控制开发框架所需的工作转换。

(4)可靠性：

由于不同应用系统的不兼容性，传统的布线方法通常由建筑物设计多条电线。因此，必须根据所选接线的可靠性来保证施工系统的可靠性。如果每个应用系统中的导线有缺陷，也会发生交叉干扰。路由系统采用最终状态，但连接故障不会影响其他连接的运行，以确保应用程序的可靠运行，并确保连接的维护和故障排除操作简单。每个应用系统通常使用相同的传输方式，可以增加备份冗余[4]。

(5)先进性：

综合布线系统采用符合世界最新的通信标准，一般使用超五类双绞线，双绞线由八根芯双绞而成，传输速率可高达100MHz。或者根据用户需求，使用传输速率更快的六类双绞线，可达200mhz。主线的话可以传输速率最快的光纤，提供足够的带宽。

(6)经济性：

综合布线比起传统布线来说更加的便宜，并且使用的寿命更加长。传统的布线系统的建设需要长时间。而时间对于公司来说就是利润，越快建好公司就能越快展开工作。综合布线系统就解决了这些问题。随着科学技术的飞速发展，信息交流变得越来越迫切。特别是以电话为基础的通信网络正在逐步向数字综合业务网(ISDN)转移，数字综合业务网能够同时的传输语音、数据和图像的数据。通过一个网络就能够将多个所要传输的数据一同传输。

(7)模块化：

综合布线所采用的设备都是模块化的设计，如果某一模块不使用了需要更换成所需要的模块，可以直接更换，无需考虑所使用的接口是否通用。解决的传统布线铺设后无法更改的问题。

　2.3综合布线与传统布线的区别

如今是大数据的时代，数据的传输变得越来越大。通讯数据网络需要进行升级，但是因为传统布线的缺点，可拓展性差，灵活性低，没有办法满足大数据时代的网络传输要求。所以被更为优秀的综合布线系统取代了。不同于传统布线系统，综合布线系统更加的优秀，拓展性强，也更加的灵活[5]。

在传统布线当中，不同设备和配件并不是按照同一标准生产的，导致了想使用某一产品的时候必须选择配套的产品，不同公司的产品无法兼容，也导致了不同的配置的布线系统差异很大。

而综合布线系统的设计容易更换和使用简单，解决了现有传统布线系统的弱点。可以以清楚轻易的方法进行控制。在传统布线当中，各个系统模块各自分离，通过综合布线系统将各个应用系统连接起来。此外，改进设备以适应冗余网络策略，促进网络扩展。

　3综合布线系统设计依据与设计原则

　　3.1设计依据

(1)根据用户需求合理设计整个综合布线系统

(2)本方案设计时所采用的标准、依据的标准规范如下：

《100欧姆4对5类非屏蔽双绞线附加传输性能规范》

　3.2设计原则

在综合布线系统的设计中,一般以一下为原则：

(1)首先顾客的需求是第一位的，无论如何都要优先满足顾客的需求；

(2)选择的产品需要先进，但同时也需要有性价比，价格不能够过高。高容量、高速度可以满足多媒体应用和未来应用的需求；

(3)布线系统应该对未来的技术有所触及，当用户想要新增新设备的时候，能够与综合布线系统相兼容。

(4)有升级的空间，当用户想要升级的时候系统不会产生阻碍，而不是安装后无法变更。

(5)综合布线系统一定要足够稳定，系统一旦出现问题会导致整个网络的瘫痪，使得用户无法正常使用。

(6)系统中所使用的设备都必须符合国标。

(7)布线系统使用寿命长，重复布线会导致投资损失和时间消耗。为了同时达到更高的水平，需要一个单一的、适当的计划和适当的进展[6]。

3.3工程概况和用户需求

贵州品搏公司是一座办公楼，整栋楼共三层，高4米，1~3层均为标准层，分为十二个办公室、三个机房、三个会议室、两个办公区。

贵州品搏公司各楼层平面图如下：

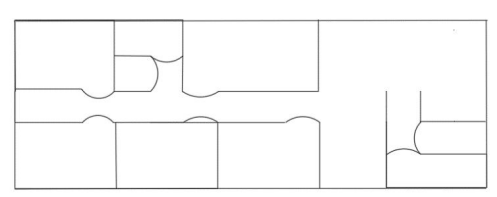

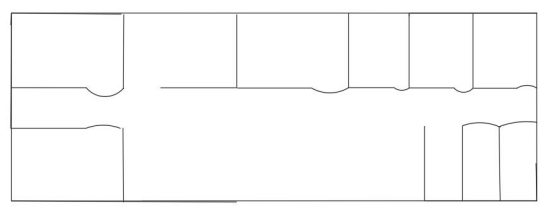

　　图3.1贵州品搏公司一楼平面图

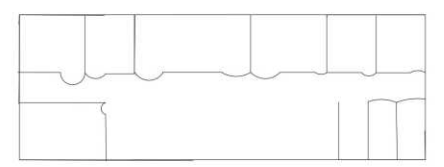

　　图3.2贵州品搏公司二楼平面图

　　图3.3贵州品搏公司三楼平面图

　3.3.1.综合布线部分

(1)机房的选择：从面板到机房的距离不能超过100米，不然信号传输质量会下降。

(2)每间办公室配置两个面板，一个办公位就要配置一个信息面板。面板的距离要在办公位的30厘米内。

(3)网线采用超六类网线，每个信息面板一条。

(4)走线从天花或者线槽中走。

　3.3.2.电源布线部分

(1)每个办公室及办公区的供电都按照国家的标准220V。

(2)配电箱需要距离地面1.6米以上，并且拥有防雷开关，以防电路损坏。

(3)配电内有电源的总开关，各个楼层的分开关

(4)输入电压为标准的市电380V。

(5)强电与弱电需要分隔，强电会影响弱电的信号传输。

　4综合布线系统的组成

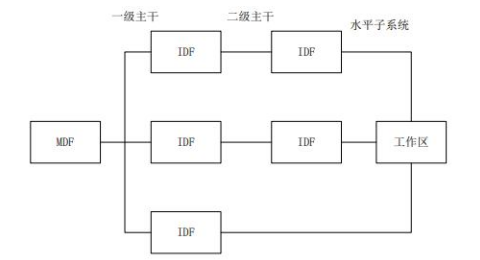

综合布线系统是一种结构化系统一般由六个子系统组成。如下图所示：

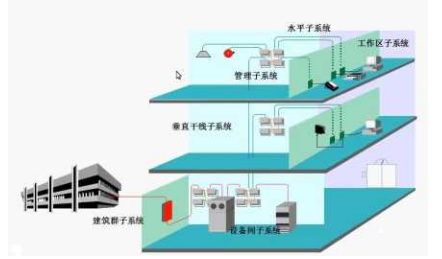

图4.1结构化系统

　　4.1工作区子系统

工作区子系统常用设备:计算机、电话机。

工作区子系统的示意图如下：

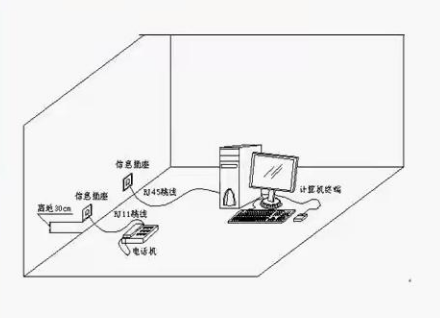

图4.2工作区子系统示意图

　　工作区设计注意事项：

(1)从网线插座到设备的线需要使用非屏蔽类双绞线

(2)插座和插头(与双绞线)按照标准线序接线。

工作区常用的设备如下：

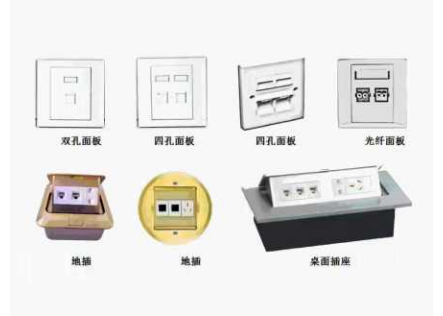

图4.3工作区常用的设备1

　　图4.4工作区常用的设备2

　　4.2水平子系统

范围:配线设备至信息插座间线缆所组成的区域

水平子系统示意图如下：

　　图4.5水平子系统示意图

水平子系统设计需要注意的有以下几点：(1)布线前要先确定如何走线，设计好走线方法再进行布线，而不是布线到一半发现问题后无法进行。(2)一般来说从面板到配线架的长度不能超过100m，超过100m后信号的传输质量会下降。(3)弱点需要远离强电，不然会对信号的传输产生影响。(4)除非必要情况下，线缆都必须走天花或者线槽，不能走地槽。

水平子系统常用的设备如下图所示：

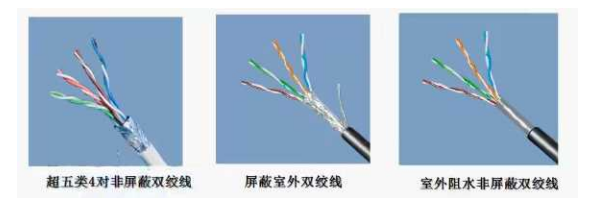

　　图4.6水平子系统常用设备

超五类双绞线是最常见的双绞线的一种，经常用于各种地方。无论是商城还是家庭，一般都使用超五类双绞线，因为超五类双绞线是一种性价比很高的线缆。价格低廉的同时，也有着不小的传输带宽。能够满足一般所需。

双绞线屏蔽线的外层覆盖着铝箔，非常昂贵，而且需要配套的设备支持，但相对的，双绞线屏蔽线的传输速率的是高于非屏蔽双绞线。

双绞线由8条不同颜色的线组成，分别为橙白色和橙色，绿白色和绿色，蓝白色和蓝色，棕白色和棕色。两两打包在一起。将两两分组的线绞在一起是为了减少将电磁辐射和外部电磁干扰的影响。

4.3管理子系统

管理子系统安装在水平系统和行李系统线缆终端的地线和小电流竖井室内。主要由大楼配线架、楼层配线架、跳线、转换接头等组成。对于管理子系统的配置，建议进行适当的接线和调整。管理子系统的示意图如下图4.7所示：

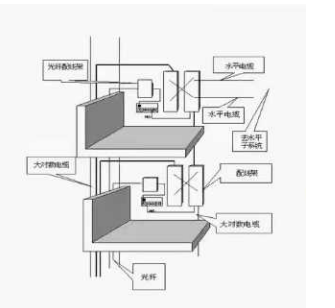

图4.7管理子系统示意图

　　管理子系统设计要点：

(1)需要选择与面板数量匹配的配线架，一旦选择的配线架接口少于所需的面板数量，又得增加一个配线架，增加费用的同时也造成了浪费；

(2)使用的网络跳线需要打上标签，以便后续的维护；

(3)管理间子系统必须要留有配线架的空间，并且还要放下所需的网络设备；

(4)配置UPS，提供稳定电源；

(5)环境温度需要控制，一般来说机房需要配置空调来对设备进行散热降温。

(6)接入地线，以防静电导致设备损坏。

管理子系统常用设备如下：

1.配线架

配线架是管理子系统的主要设备，用于不同面板连接，将所有数据汇聚在管理子系统。

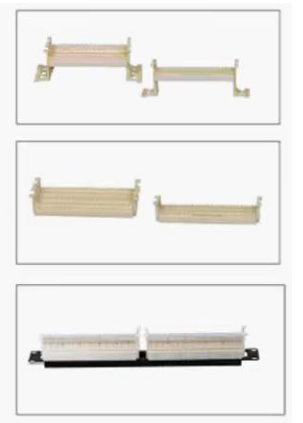

图4.8配线架

　　2.理线架

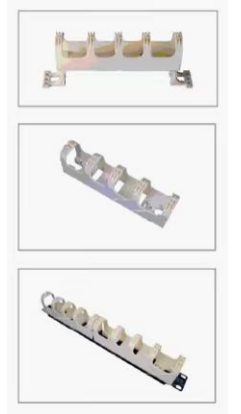

理线架正如名字所说是一个用来整理线缆的工具。一般装在机柜的前面，在跳线连接配线架和交换机时提供跳线的整齐排列。

图4.9理线架

　　3.机柜

机柜是用来装网络设备已经其他设备的。机柜将电气还有电子设备独立开来。

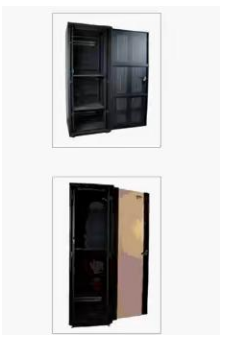

图4.10机柜

　　4.4垂直干线子系统

由干线线缆和光缆由安装在设备间的配线设备以及跳线组成。其数据传输一般采用光纤及备份铜缆，其将楼宇设备间与楼层配线间用星型结构连接起来。垂直干线子系统的示意图如下图4.11：

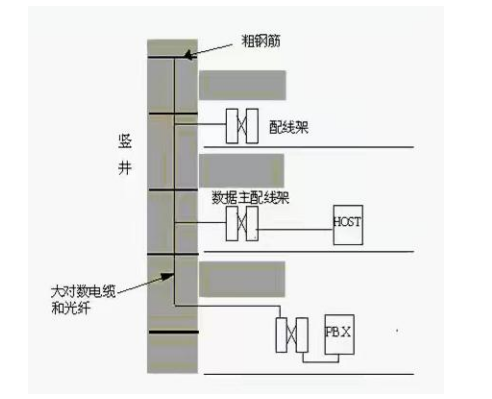

图4.11垂直干线子系统示意图

　　垂直干线子系统设计要点：

(1)选用光缆,因为光缆的传输速度快，信号损耗小;

(2)垂直干线线缆要防遭破坏，架空线缆要防止雷击。

　4.5设备间子系统

设备间子系统一般称作为机房，设备间是整个网络的管理控制中心。

通常由各种的服务器，交换机，光纤收发器，路由器和防火墙组成。

信息经过面板，通过线缆进行传输，最后数据来的设备间，再由子系统进行配置管理。

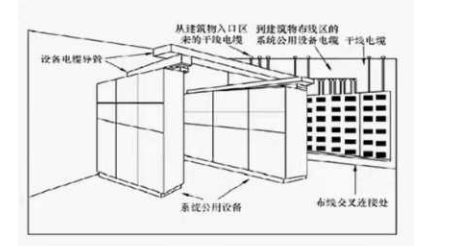

设备间子系统示意图如下图4.12所示：

图4.12设备间子系统示意图

　　设备间子系统设计要点如下：

(1)首先机房的空间要足够的大，除了能够容纳当前设备，还需要留有升级设备，新增设备的空间。

(2)机房内有大量的设备在24小时的运行，所有设备集成在一个机柜，热量堆积，散热难，所以机房内需要安

装空调为运行的设备进行散热降温控，保护设备运行。

(3)建设的时候需要按照标准来建设，设计好各个设备的位置。

　4.6建筑群子系统:

建筑群子系统要了解建筑之间的情况，以此决定建筑内使用什么线材当传输介质，而且要符合标准。建筑群子系统示意图如下：

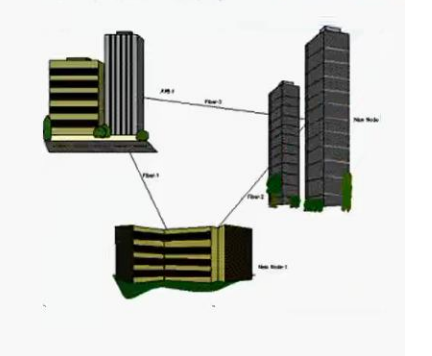

图4.13建筑群子系统示意图

　　建筑群子系统设计注意事项：

(1)传输的介质一般使用光纤，但是要注意光纤不能折,

(2)避开动力线

(3)路由起点、终点的选择。

　5视频监控系统设计

　　5.1视频监控需求

根据对贵州品搏公司其安全要求，以防止违规和紧急情况发生。并且在发生紧急的情况下快速的发出预警，保护公司内部的安全。

但如果想把整个公司无死角的监控，这花费过于的高，而且对于环境来说也不美观，走两步就是一个摄像头会对人造成一个难以想象的压力，员工的压力过于大会造成工作质量的降低。只需给予适度的压力，以防有人违规便可。所以决定设置17个监控点便可，包括全部的重点区域便可，留有部分的私人区域。控制中心设置在贵州品搏公司三楼内，采用数字硬盘录像机作为监控端。

　5.2系统建设基本原则

根据视频监控的需求，以及贵州品搏公司的实际情况，想要设计一个满足公司的需求的设计方案，需要借鉴各个成功的设计方案，借助他们的经验并根据实际情况进行灵活的变通，打造一个又简单又好用，安全又可靠的系统。同

时维护起来还方便。只需要按照以下8个原则进行设计便可。

1、实用性

设计的方案要对应实际情况，满足客户的需求。在此基础上再进行设计的优化，将设计合理化，简化设计，使得方案简单实用。

2、及时性

能够迅速的在有突发状况的时候，将录像快速的传输到控制中心。

3、经济性

充分考虑系统建设、升级和维护的成本，不要盲目投资。如果建设性资源不够，我们必须首先落实基本原则。

4、可维护性

如果系统不工作，则自动开始测试、故障排除和故障排除。

5、可靠性

为确保系统长期稳定运行，对重要部件进行了必要的备份和冗余。

6、规范性

整个系统的设计必须要符合国家的标准，不可随意设计。规范系统的设计，全程采用国标。监控系统应该使用最新的设备以及技术，而不是采用已经过时的方案。方案必须满足行业的最新标准要求，并且具有可靠性、可升级性还有可扩展性[7]。

　5.3技术方案特点

目前，有两种类型的数字视频服务。

一种是使用PC的录像机，另外一种是使用嵌入式硬盘的录像机

计算机上的视频硬盘记录结构为：使用PC录制，一个比较容易操作的平台，加上一张视频采集卡，录像软件。但主要问题是系统不稳定，可以满足一般要求。

内置系统主要包括内置处理器、内置操作系统、相关辅助电源系统和应用软件系统。将所有的功能都集成在一起，用户无需再购买任意配件。

网络视频传输技术在数字监控系统技术领域正变得越来越重要。根据系统的设计目的，选用更加简便，更强的嵌入式录像机。

5.4详细设计

　　5.4.1系统组成

监控方案由三部分构成：前端(监控现场)、传输中心和控制中心。方案示意图如下：

图5.1监控方案示意图

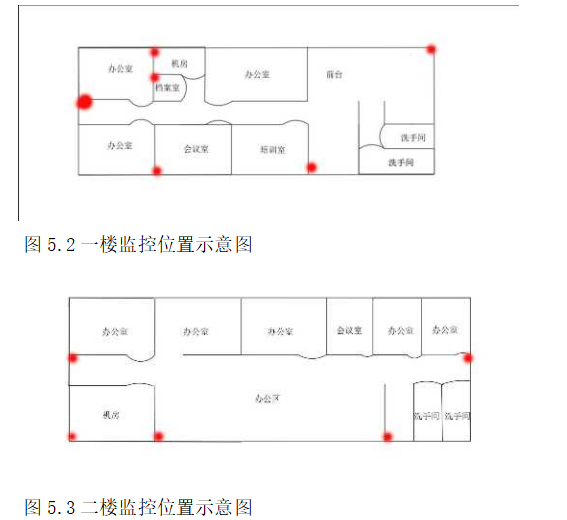

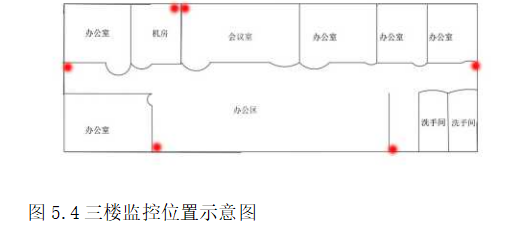

　　监控点设计包括对公司1-3楼进行现场监控的要求。监测点需要覆盖公司的关键区域。通常需求分析需要16个监

控位。每个楼层的分析监测点如下：

　　5.4.2摄像机选型

根据现场监控和系统设计的环境要求，摄像机配置必须使用红外功能来选择摄像机系统，以确保夜间良好的视频。在系统环境中的任何地方，由于监控距离小于20英寸，因此使用20毫米内置红外摄像头作为主要监控设备。高效20m红外摄像机技术要求如下：

(1)摄像头需要满足在室外全天候24小时运作，具有防水防尘的功能

(2)在夜晚的时候自动开启红外线模式

(3)拥有可变焦的镜头，在画质不清晰的时候自动调整

(4)在夜晚可视范围要足够的远，覆盖整个监控区域

(5)自动拍照

(6)背光时自动开启背光补偿功能

(7)红外的距离同样也需要足够的远

　5.4.3硬盘录像机选型

设计方案选择了两台16口嵌入式录像机。除了满足了17个接入点的要求外，它还提供了冗余的15个接口。系统将要存储前30天的视频。在视频中，每个视频每小时占用250M磁盘空间，每天占用6G磁盘空间。该系统的16通道硬盘录像机使用至少30天×16通道硬盘×6G的硬盘容量，需要1T硬盘作为存储介质。8口录像机需要容量为1T。系统需要留有冗余空间，以应对未来的发展。4T硬盘被配置为存储介质。该系统需要两个4T硬盘[8]。

6综合布线系统的分析

　　6.1设计目标

为了满足服务中心发展和经济增长的要求，它需要在灵活性、冗余性、安全性、兼容性、管理、维护和可扩展性方面进行系统和经济整合。这可以以较低的价格实现最大化，并且高质量的技术可以维持一段时间。此外，星形拓扑结构对于线缆系统的整体结构是必要的。在这种物理结构中，它可以适应不同的流行网络结构，简化配置，便于集中管理。安装在建筑物楼梯上的数据系统不仅适用于当前，还需要使用五种类型的线缆产品，即能够满足未来数字成像和通信技术发展的需要和时代演进的需要。

　6.2布线规范与要求

　　6.2.1安装前注意事项

线槽及线缆布设前需要注意以下事项：

(1)结构化布线是计算机网络的物理基础。大多数计算机网络故障都是由这个级别引起的。除了及时有效的制

造证书外，还应保留制造商的制造证书。

(2)协调运作

结构化布线技术是在建筑物内同时执行的完整技术。布线技术应尽快进入现场，布线材料应按时进行。布线技术和设备通常需要通信，以使布线安装在协调的环境中。

(3)照顾后续施工步骤

管道埋设时，应保持正确的距离，并根据不同管道选择相应的管道直径。特别是对于许多曲线，选择一定的自由空间为未来的施工工作留出空间不会带来太多麻烦。

(4)把好产品关

必须选择一个稳健的公司产品，以防出现产品问题，并且一般选择同一间公司的产品，以防出现兼容性问题，同时也方便后期的维护。在项目开始之前，施工机械网络中使用的材料样品必须密封。包装时，堆场必须在包装上保留质量保证证书和产品证书，并将其发送至网络大楼。安装线缆时，需要确保有假冒伪劣产品。

(5)把好工程质量关

除了产品本身的质量，还必须制造各种线缆系统来完成安装。在电线下，设计部门根据相关标准检查已安装的线缆系统，以确保质量。

(6)布线的问题

安装线缆时，可用的布线空间最初包括天花板空间(立面)、地板下的布线空间和布线空间。在国际布线标准中，严格定义了布线管的长度和曲率内径。

安装完线缆后需要进行设备的连接测试，通过完整的验收计划进行严格的测试，确保布线系统的正确安装。传输线路的入口一般为面板，面板是用户连接网络的主要途径。因此面板的位置需要精心设计，严格的按照标准安装。

(7)光纤布线

光纤布线的技术是很高的，远远高于网线布线，建设部和网络部特别重视并学习光纤连接的基本知识。如有必要，请选择适当的连接方法。一般情况下，建筑物内不采用暗管或明管安装，建筑物外观与线缆外观相同。由于光纤通信线缆的容量大、性能显著，以及线缆材料的特点，光纤线缆主要位于地下通信线路上，以满足地下线缆和隐蔽通信线路的需要。

(8)注意布线系统的防火

结构化电线主要由不同的塑料制成，其燃烧值非常高。温度太高，不能燃烧。为了在发生火灾时造成泄漏和人员伤害，布线时必须考虑火灾类型较高的线缆。线缆在燃烧过程中会产生有毒的气态氯分子，将会对人体造成很大的伤害

(9)接地问题

选择带有屏蔽功能的布线系统是，需要有对应的接地措施，不然将影响线路的使用。

(10)重视插接件环节

结构化线缆连接中最脆弱的部分是插座连接。线路的弯曲不当会导致线路损坏，如果安装不当还会将面板损坏，增加成本的同时还会影响线路的安装。

因此对于插座的连接需要格外的小心，以防损坏。同样要注意弯曲工具的使用会改变插座的强度，还可能导致回流有所损耗。

(11)跳线

跳线是最常见接触并被变动的接线元件。从连接边缘到连接中心的反射是影响传输质量的重要原因，也是影响末端附近传输信号的主要因素。在实际布线中，跳线经常被使用，例如，工作台和椅子之间的滚轮，拉动坚硬或压

缩的重物，对跳线造成永久性损坏。跳线必须与其他管道(空气、水、排水等)同时安装。

安装线槽应符合下列要求：

(1)线槽的安装需要按照设计方案进行铺设，如果现场的情况有变化，可以进行位置的调整，以符合方案的安装。但不能有太大的变化导致施工方案改变。如若变化过大，需要对设计方案重新设计[9]。

(2)线槽的两端需要打上标签，便于后续维护。线槽内没有杂物。线槽的使用应该在百分之40左右，不能有多少塞多少。不仅是因为线的挤压会导致传输变差，还有原因是过多的线的信号会互相影响。如果光纤跟双绞线在同

一个线槽当中需要将两个线分开放置。在施工过程中，当按照上述要求进行布线时，施工机械必须注意横向距离。支撑距离一般为1.5m。如果垂直安装，建筑物结构中规定的距离应小于2m。安装金属条时，支架或吊架应安装在距离开口和转换角3m和0.5m的位置。塑料密封槽底部固定点之间的距离一般为1mm，并设有支架和挂钩。

　6.2.2线槽线缆布设要点

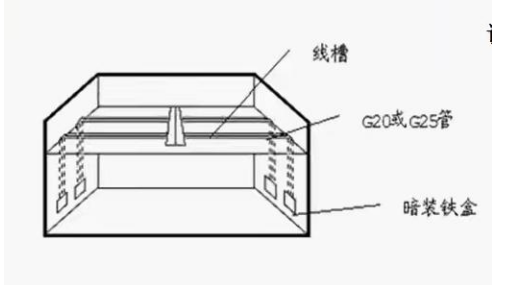

确定布线路线后，首先我们需要考虑主干的结构。根据材料分析，可分为块状管道，塑料管和金属槽。线槽也有不同的种类，分别有水平干线线槽、工作间槽，垂直干线线槽等。如何选择使用的材料，由现场的情况，以及用户的需求和意见。还有用户的资金，如果用户的资金充裕可以选择品质更高的材料。

在地面上应使用塑料管进行铺设，在铺设的过程中也有一些注意事项，主要的要求如下：

(1)管与管之间的连接尽可能的不要使用弯头。如需弯折线管，应使用弯管器将线管弯曲。如果使用弯头线缆基本上很难从线管中抽出来，后期想要将线缆抽出非常的困难。如果采用弯管器则便于后期的维护。

(2)管内的使用率不能超过百分之50。过多的线会对后期维护产生很大的难度，线缆难以抽出，需要把整个线槽拆除。

在地下铺设线管应选择金属线槽，对于金属线槽的放置也有一些要求。

1.首先要对金属管进行一些加工：

(1)将金属管切割后需要将管口磨平。

因为刚切割完的金属线管非常的锋利，如果直接铺设不仅容易损伤人体，还容易在穿线的时候把线皮割破导致线缆损坏。

(2)金属管的弯曲曲率不能过大，不能超过线缆的可弯曲范围。同塑料管一样，这便于后期维护时将线缆从线管抽出。

(3)金属管的强度要符合标准。不能在弯曲后出现破损。

(4)涂上油漆，延长金属管的寿命。2.然后对金属管进行铺设：

金属管的铺设需要在地板铺设前就要放好。并且有以下的一些要求：

(1)墙内的金属管不能过大，影响建筑的结构。

(2)放置在地板下的金属管必须要固定住，选择平整的地面，防止金属管移动。

(3)检查管内没有堵塞，防止后续穿线无法通过

(4)金属管要远离排水坡防止管内进水

(5)金属管掩埋的位置应该安装标准进行，不可埋的过深和过浅。

(6)放置好金属管后就要将线缆穿入，不能等到水泥掩埋后再穿。

(7)在金属管的两端应该进行标记，方便后期的维护检查。

3.最后要对线缆类型、长度进行确定

根据设计方案，系统网络和语音选择了超六类的频闭双绞线。

要计算整个楼的布线用量，先计算每个楼层的用量，再相加便可。

每个楼层用线量的计算公式如下图6.1所示：

图6.1线缆长度计算公式

　　(3)选择管槽的大小

由于工程施工的经验，选择槽、管可采用下图的简易的计算公式：

图6.2管槽大小计算公式

　　7综合布线系统的实现

综合布线系统采用超5类布线。建筑构件的线路连接至配电柜，水平线缆采用超5类双绞线。采用86×86面板，使用24端口超6类的配线架。机柜的尺寸用正常的42U机柜，各个楼层使用4U的小机柜，各个楼层通过光纤收发器进行连接，并且要满足线缆的铺设要求。每层网络信息点通过多功能光纤连接到机房中央的光纤收发器上。语音电话单元通过一系列电话线连接到中央机房的电话配线架上[10]。

　7.1工作区子系统

贵州品搏公司综合布线系统设计方案使用的是水平系统的布线方法。用户通过面板连接到交换机上。各个楼层是模块面板如下：

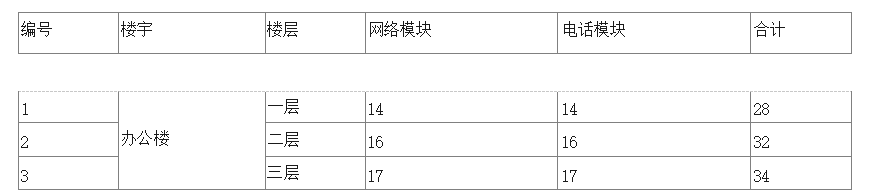

表7-1贵州品搏公司信息点分布表

编号楼宇楼层网络模块电话模块合计

1

信息点共94个，其中网络47个，电话47个。

在工作区的设计方案是用超六类的模块，用双模块的面板，一个办公位有一个网络模块和语音模块。

　7.1.1产品标准：

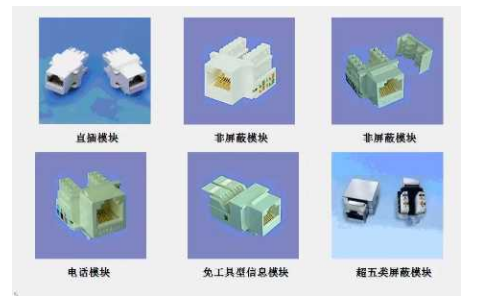

(1)模块的选择标准有以下几点：

(2)符合超六类数据传输标准

(3)符合国际标准

(4)有防护片，保证模块的运行

(5)材料要足够的硬

(6)使用寿命长

(7)具有高绝缘性

7.1.2信息插座标识方案：

需要在面板上打标签，并且也在机房的配线架上打上同样的标签。

标签打的方式如下：

D代表网络模块，T代表语音模块。模块后为楼层，模块的编号。

例如在二楼的16号网络模块，标记为D2-16，语音模块为T2-16。

三楼的3号网络模块，D3-03，语音模块，T3-03。

同时也需要在配线架上连接这个面板的接口打上同样的标签，便于后续的网络维护。

　7.2水平子系统

水平子系统由一对水平双绞线组成，该双绞线从信息出口门延伸到工作场所，再延伸到每个工作场所。因此，使用5对非武装双绞线可以实现150mhz的传输带宽。

7.3楼内垂直子系统

通过建筑物的弱电竖井，在每层楼上垂直放置各种传输线，焊接一层加固材料，所有2mm，并安装线缆组件的垂直系统进行紧固。计算机设备、主配电大厅和各种管理部件系统之间的连接通常采用双绞线和光缆对。为了实现这种连接，通常使用大型对数铜缆和多模玻璃纤维。为了提高新综合系统的效率，在充分考虑获得服务的成本和合理价格的情况下，选择了以下结构。数据线缆采用多功能光纤，连接在二次配电室和一次配电室之间。耳机线缆采用大对数线缆，多条大对数线缆通过控制室连接至各配电室。此外，这个化身中的配电室可以分为几个房间或分配一层。垂直线缆可通过主配电室连接，水平线缆可连接至工作站。

地板详图中还提供了其他接线板。接线室的位置为弱电轴柜壁和弱电轴附近的空间。分配摄像机用于安装计算机网络的分配机架和通信设备。

　7.4管理子系统

管理子系统位于中心机房，连接着各个楼层的分机房，各个楼层通过面板连接到楼层的交换机，再由楼层交换机连接到中心机房。分机房跟主机房用光纤进行连接。光纤收发器安装在42U的机柜当中。机柜中采用网络跳线进行各个交换机的数据连接，再与路由器进行连接。

　7.5布线实施

虽然说直着拉线能够以最少的材料完成线路的布设，但是要按照现场的情况来进行判断。有多种的因素决定如何布线，如何布线能够最快，有效，方便。为此可以使线缆绕弯铺设。

为了选择更好的布线方式，需要注意一下几点：

(1)要明确建筑的构造

对于布线的设计，首先就要了解线路可以怎么走，将所有的可能性都罗列出来。可不可以走天花，地板下面能不能走，还是说只能走明线。所以要上去观看天花的的布局来确定线布设。

(2)确认拉线的路径

如果是一个曾经以及布设过线路的建筑，可以观察旧线路是如何走的，它经过了哪些地方。能不能跟着一起走，会不会有阻碍，会不会影响到之前的线路。走不了的话需要另外寻找一个新的路径。

(3)检查线缆的放置位置

确定布线的设计后，检查下线缆放在哪里能不能稳定，会不会掉下来，需不需要增加托架，用来支撑它。

　　7.6系统测试与验收

综合布线系统的网络的基础，同时也是网络中的重要组成。综合布线系统将各个服务器相连，是网络中的信息通路，是数据传输的物理路径。一旦综合布线系统出现问题，可能会导致整个网络出错。因此以确保系统满足设计要求，信息传输快速顺畅。

1、调试阶段

在错误修复期间更新系统。如果有反复出现的问题，应该将其删除。负责安装的人员可以检查安装，并在出现问题时随时进行更改。

2、验收阶段

如果供应商认为装置处于良好状态并满足运行条件，则接收系统所需的试验和测试数据以及每次检查所需的具体方法和条件可提交给技术中心批准，并仅在技术部门批准的情况下进行。

如果系统项在系统支持方面有问题，请更正错误并重试。第二次测试中出现的问题不超过三个，并且在工程师满意之前，同一测试不会通过。供应商应提供检验和测试设备。

检查和测试之间有详细的技术信息。测试后，供应商将过滤后的测试报告发送给工程师。

测试系统需要一段试用期。在怀孕期间，供应商和业主的员工进行合作。

在工厂开工前，供应商提供培训，以确保设计师了解设计数据、计划和文件，并掌握设备设计、运行、监控、日常运行管理、维修和维护的所有方面。设备的定期维护等。

　7.7综合布线系统的材料总结

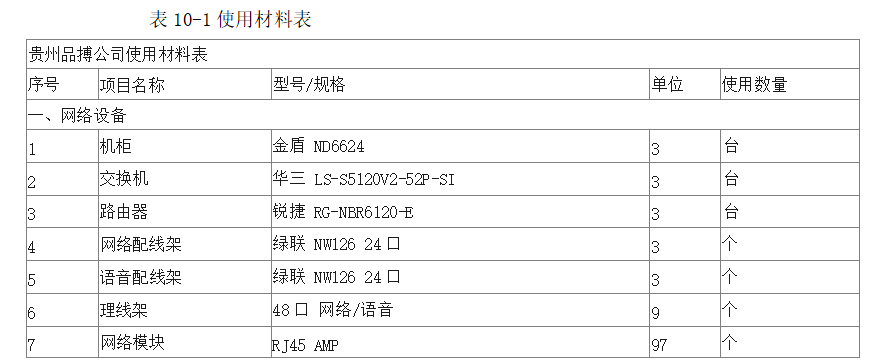

贵州品搏公司布线系统所使用的材料如下：

　8综合布线系统的网络设计

　　8.1网络拓扑结构

通过分析通用线缆系统的需求，评估通用线缆系统的应用与公司的日常活动和整体效率相关，并对安全性和可靠性提出了较高要求。我们必须注意国内外网络和应用的安全。应用的发展导致网络管理难度的增加。维护的难度以及工作量逐渐的增加，简化网络的设计，建立符合国际标准的综合布线系统。

贵州品搏公司公司大楼有三层楼高：一层是走廊、健身房和办公室，一层是办公室、办公室和电脑室，一层是办公室、办公室、电脑室和迎新室。

公司的网络采用分层的星型结构，有两层，如图8.1：

图8.1网络结构图

　　第一层是网络节点的中心层。这样，综合网络中心的机房位于三楼，网络主机位于三楼。

第二层是各个楼层的机房内的交换机，二层接收面板传输过来的数据并且连接到三楼的机房。与三层交换机直接相连。

综合布线系统设计考虑了建筑的特性，例如建筑内外的结构和信息点的分布，确保办公空间和方便操作。8.2网络结构设计

各个楼层的交换机使用光纤与网络中心的核心交换机相连接。

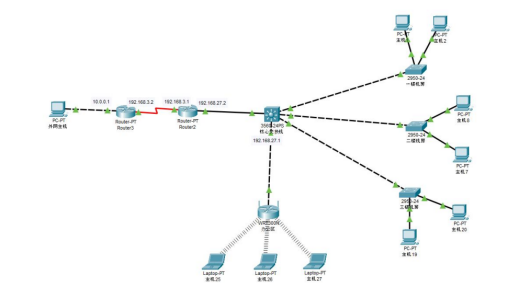

根据公司的要求利用Cisco软件模拟出网络拓扑，一楼的机房、二楼的机房、三楼的机房连接了一个交换机；通过各楼层机房的交换机然后使用跳线连接配线架，将各个信息点联网；此外，办公区除了有相应的网络端口，还有无线网络连接，并可访问互联网。

图8.2网络拓扑图

　　网络层次划分

网络中心设在三楼的机房，以三楼的交换机为为中心，用光纤连接到另外两个楼层，形成公司的网络结构。网络结构一般分成三层：核心层、汇聚层以及接入层。

首先，这样的设计可以有一个级别的意识，可以帮助您实现更复杂的网络运营需求。其次，这种级别可以执行简单的级别功能。它可以增进公司网络的改良和扩大。网络层次设计如图8.3所示。

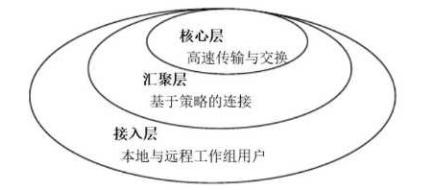

图8.3层次图

　　1、接入层

接入层主要负责将计算机和汇聚层连接。利用传输介质将用户连接到网络当中。

在网络设计上为用户提供了100M的端口和1000M的端口以满足用户的需求。该网络设备具有高度可扩展性，可以毫无问题地升级。

2、汇聚层

汇聚层的设备一般使用三层打印机。通过三层交换机满足带宽还有传输速率。其首要功用是确保中央接入、维护和传输。

3、核心层

核心层的主要功能就是优化主网络之间的传输。在设计的适合需要使核心层有一定冗余。核心层接收了整个网络的所有数据，一旦网络中的数据传输过大，会导致核心层受到大量的压力，网络的质量就会下降。所以在设计核心层的时候一定要正确的评估网络中产生的流量大小，再对核心层进行设计。确保核心层的稳定运行。

　结论

本文论述的是对于贵州品搏公司的综合布线系统的仿真，主要总结如下：

1、本文论述的综合布线系统模式，符合贵州品搏公司的实际生产需求。

2、在本系统中，为贵州品搏公司设计了综合布线系统所需的模块。并且根据综合布线系统技术设计的基本要求和原则，给出了六个子系统的工程设计。3、该系统反映了综合布线系统的发展趋势。根据贵州品搏公司的具体特点和要求，对公司的综合布线设计，网络结构的选择，材料的选择，并且对信息点做了冗余，再未来还可以进行修改以及拓展。4、本文对品搏信息科技有限公司的综合布线系统进行了仿真设计，根据实际的需求，变更设计方案，如果未来还有所变动，也能够轻松的完成设计。综合布线系统也在不断发展中，新的设备以及技术也在不断的出现，本文所论述的仿真系统也是未来钻研的根本。
