基于Windows驱动的包过滤防火墙技术研究与实现

摘要

本文探讨了包过滤防火墙的开发，并采用了IP过滤钩子驱动技术来实现。该技术通过在操作系统内核中设置钩子函数，拦截并检查进出系统的数据包。钩子函数根据用户定义的规则对数据包进行过滤，并决定其处理方式，实现了对网络访问的灵活控制和安全保护。在这个防火墙中，用户可以自定义过滤规则，根据协议类型、IP地址和端口等判别条件对流经本机网络协议栈的数据包进行过滤。这样的设计使得防火墙能够适应不同的安全需求，并提供了一种可靠的保护机制。

关键词：防火墙过滤钩子包过滤

　第1章绪论

　　1.1课题研究的目的意义

基于Windows驱动的包过滤防火墙是一种计算机网络安全防护技术，通过监控网络通信，识别和过滤不安全的网络流量，从而保护计算机系统免受恶意攻击。包过滤防火墙是一种广泛使用的网络安全工具，可以控制网络流量，过滤潜在的网络攻击和恶意流量，从而提高网络的安全性和可靠性。包过滤防火墙通过分析网络数据包的内容，根据预定义的规则来决定是否允许数据包通过网络。

包过滤防火墙课题研究的目的是探讨包过滤防火墙技术的原理、实现和优化方法，研究其在网络安全领域的应用和发展趋势。要研究包过滤防火墙的实现方法和技术，探讨如何设计高效、可靠、安全的包过滤防火墙系统。分析包过滤防火墙的性能问题，研究如何优化包过滤防火墙的处理能力、内存占用等方面的问题，提高其工作效率和性能。探讨包过滤防火墙在网络安全中的应用和发展趋势，分析其在未来的发展中可能面临的挑战和机遇。

该技术的研究能提高计算机系统的安全性，通过基于Windows驱动的包过滤防火墙，可以及时识别和阻止恶意攻击，保护计算机系统的安全性。它也可以监控网络通信，对网络流量进行实时识别和过滤，从而提高网络安全防护的能力。它也可以对网络通信进行监控和过滤，有效保护个人隐私，同时记录网络攻击行为，对攻击行为进行分析和研究，从而提高对未来网络攻击的应对能力。

综上所述，对基于Windows驱动的包过滤防火墙的研究具有非常重要的实际意义，可以有效提高计算机系统和网络的安全性，保护个人隐私，同时对未来网络安全攻击的防范也有很大的帮助，有利于推动包过滤防火墙技术的发展和应用，提高网络安全水平，保护网络和用户的安全和隐私。

　1.2国内外发展现状

　　1.2.1国外发展现状

近年来，国外在包过滤防火墙领域出现了一系列新的技术发展和创新。

深度包检测（Deep Packet Inspection，DPI）[1]是一项先进的包过滤技术，它能够深入分析网络数据包的内容，包括数据的协议、应用层信息等。DPI技术具备检测和阻止网络中恶意流量和攻击的能力，为网络提供了更为细致的流量控制和安全策略。

下一代防火墙（Next-Generation Firewall，NGFW）[2]是具备传统防火墙功能和高级安全特性的先进防火墙技术。它不仅能够进行基于端口和IP地址的包过滤，还可以进行应用层识别、用户身份验证、内容过滤、入侵检测和防御等多种安全功能，提供更全面的网络保护。

轻量级防火墙（Lightweight Firewall）是一种精简而高效的包过滤技术，针对资源受限的嵌入式系统和物联网设备设计。它专注于关键的网络安全功能，通过精简的规则集和优化的算法，实现了在资源有限的环境中有效保护网络的能力。

软件定义网络（Software-Defined Networking，SDN）是一种网络架构，通过将网络控制和数据转发分离，实现了更加灵活和可编程的网络管理方式。在SDN中，包过滤防火墙可以通过集中控制器进行统一管理和配置，实现更高效的网络流量控制和安全策略的实施。

云原生防火墙（Cloud-Native Firewall）[3]是针对云计算环境设计的一种新型防火墙技术。它能够在云平台上动态扩展和自动部署，支持云资源的弹性伸缩和应用的快速迁移，提供云环境下的包过滤和安全隔离功能。

Windows Filtering Platform(WFP)是微软公司提供的一种用于网络数据包过滤的技术框架，广泛用于Windows操作系统中的包过滤防火墙。它提供了灵活的网络数据包处理能力，并具有高性能和可扩展性。WFP技术在国外得到了广泛应用，并被多个第三方安全产品采用。

在过去的几年中，一些第三方安全软件使用传统的Transport Driver Interface(TDI)或Layered Service Provider(LSP)技术来实现包过滤防火墙。这些技术通过在操作系统网络协议栈中插入驱动程序或动态链接库来拦截和处理网络数据包。然而，随着操作系统的升级和安全性的提升，这些技术逐渐受到限制和淘汰。

NDIS（Network Driver Interface Specification）[4]是一种标准接口规范，专为网络驱动程序开发而设计。一些包过滤防火墙技术采用NDIS过滤驱动来拦截和处理网络数据包。这种方法通常具有较高的性能和可靠性，并且与底层网络驱动程序紧密集成。

除了操作系统自带的防火墙功能外，市场上还有许多第三方防火墙产品，它们基于Windows驱动开发，提供了更高级的包过滤和网络安全功能。这些产品通常具有用户友好的界面、高级的规则配置选项以及实时的网络监控和报警功能。

1.2.2国内发展现状

目前，许多国内企业使用的防火墙仍然是基于传统包过滤防火墙技术，因为它稳定、易操作。而国内也在包过滤防火墙技术的研究和发展方面取得了一些重要进展。

深度包检测技术是通过对网络数据包进行深度分析和检测，实现对网络流量中潜在威胁的准确识别和阻断。该技术利用机器学习、深度学习等人工智能技术，对网络流量进行实时监测和分析，以识别恶意代码、网络攻击和异常行为等。虚拟化与云安全技术是随着云计算和虚拟化技术的快速发展，研究人员致力于将包过滤防火墙技术与虚拟化和云安全相结合。通过在云环境中部署虚拟化防火墙，实现对虚拟机和云服务的安全隔离和流量过滤。而针对复杂的网络环境和安全需求，研究人员致力于开发智能化的安全策略管理技术，利用人工智能和机器学习算法，对网络流量和攻击数据进行分析，自动识别和调整安全策略，提升网络安全防护能力。同时为了应对高速网络环境中的大规模数据流量，研究人员也着重开发高性能的包过滤引擎。这些引擎利用并行计算、硬件加速等技术手段，提高包过滤的处理速度和吞吐量，以满足高速网络中的实时安全需求。

2013年，华为正式发布了Next-Generation Firewall（NGFW）产品。作为全球领先的通信技术供应商，华为在网络安全领域具备强大的研究和产品开发实力。华为NGFW的目标是提供全面的网络安全防护功能，包括入侵检测与防御（IDP）、应用识别与控制、反病毒与反恶意软件、内容过滤等。为了提高防护效果和适应新型威胁，华为在这些领域持续进行技术研发工作。NGFW需要处理大量的网络流量和连接，因此性能和扩展性是关键考虑因素。为此，华为注重硬件优化和算法优化，以提供高性能的数据包处理能力和可扩展的部署方案，以满足不同规模和需求的网络环境。华为还积极应用人工智能和机器学习技术于NGFW中，通过自动化的威胁检测、行为分析和智能决策，提高安全防护的准确性和效率。华为持续投入研发资源，致力于探索更先进的AI(Artificial Intelligence）技术在NGFW中的应用。随着云计算和软件定义网络（SDN）的兴起，NGFW也在向云化和软件定义方向发展。华为NGFW积极融入云平台和SDN架构，以适应云环境下的网络安全需求，并提供灵活的部署和管理方式。

AI防火墙[5]是NGFW的进化版本，利用人工智能技术提供智能、高效的网络安全防护。它实时分析网络流量，识别恶意行为和威胁，并自动更新防火墙策略。通过机器学习和深度学习，AI防火墙能够适应不断变化的威胁环境，并提供智能、精确的安全防护。它利用大数据分析和威胁情报挖掘，帮助发现和响应威胁事件，并提供准确的安全决策支持。AI防火墙能够识别新型和复杂的威胁，检测恶意软件、入侵攻击和异常行为，并采取相应的防御措施。它获取全球实时的威胁情报，结合机器学习技术，提供准确、全面的威胁分析。AI防火墙自动化地做出安全决策和响应，减少对人工干预的需求，提高安全防护的效率和准确性。它分析和识别网络用户行为，包括身份验证、访问权限控制和异常行为检测，并采取相应的防御措施。AI防火墙提供直观的可视化管理界面，智能化的安全报告和分析功能，方便管理员配置安全策略、监测安全事件，并进行安全评估和合规性检查。

　1.3拟采取的研究路线

本设计是使用VC++6.0的开发环境，运用IP过滤钩子驱动技术设计和实现的。首先实现包过滤防火墙需要对网络协议和包过滤原理有深入的了解。网络协议是指计算机网络中的通信规则和标准，包括TCP/IP协议、UDP协议等。包过滤防火墙是一种通过对网络数据包进行筛选来维护计算机网络安全的技术。深入研究包过滤防火墙技术需要掌握包过滤的实现原理、过滤规则和策略、应用场景等。在掌握必要的知识和技能后，可以开始实现包过滤防火墙的基本功能，如定义规则集、过滤数据包等。最后完成基本功能的实现后，需要进行测试和优化，以确保包过滤防火墙的性能和安全性。

现在我们对课题研究的目的和意义以及国内外研究现状有了一定的了解。在下一章会介绍防火墙技术相关理论及基础知识；第3章：分析防火墙的具体需求，确立工作重点,对软件的总体架构、功能模块进行构建；第4章：对防火墙核心部分的实现过程进行详细描述；第5章：对于测试软件的各个功能模块是否正常运行，进行细致的验证。

第2章基础知识介绍

　　2.1防火墙技术原理

（1）包过滤：这是一种基本的防火墙技术，它根据预设规则对网络数据包进行过滤和检查。通过匹配规则，防火墙可以决定允许或拒绝特定的数据包通过。

（2）状态检测[6]：与包过滤类似，状态检测防火墙不仅关注单个数据包的规则匹配，还考虑与之前数据包的关联性。它跟踪网络连接的状态，并根据连接的上下文信息进行过滤。

（3）应用层代理：应用层代理防火墙在网络层和传输层之上工作，并代表客户端与外部服务器建立连接。它完全解析传入和传出的应用层协议，并执行深度检查，以确定数据包的内容和意图。这种防火墙可以提供更精细的访问控制和应用层安全功能。

（4）网络地址转换（NAT）[7]：NAT防火墙通过进行IP地址转换来隐藏内部网络的真实IP地址，从而增强网络安全性，防止外部网络直接访问内部网络。

（5）虚拟专用网络（VPN）[8]：通过应用加密和隧道技术，VPN防火墙为远程用户提供安全的远程访问解决方案。借助加密隧道，远程用户能够安全地连接到内部网络，并获得对内部资源的安全访问权限，同时防火墙会对通过VPN的流量进行检查和过滤。

（6）入侵检测系统（IDS）和入侵防御系统（IPS）：IDS/IPS是一项用于监测网络流量并识别可能的入侵行为的技术。IDS检测到潜在入侵后，可以向管理员发送警报，而IPS则可以主动阻止入侵尝试。

2.2包过滤防火墙技术简介

包过滤防火墙[9]是一种常见的防火墙技术，它会根据事先设定的规则集（也称策略集）来过滤数据包。这些规则集可以由管理员根据特定的安全需求来配置。例如，管理员可以配置规则集以允许特定的IP地址或端口通过，或者拒绝来自特定IP地址或端口的流量。

该防火墙通常通过以下几个步骤来判断数据包是否应该被允许通过：

（1）检查源IP地址和目标IP地址是否符合规则集中的要求。

（2）检查源端口和目标端口是否符合规则集中的要求。

（3）检查协议类型（例如TCP、UDP或ICMP）是否符合规则集中的要求。

（4）检查数据包中的内容（例如数据大小、特定字符串或文件类型）是否符合规则集中的要求。

如果数据包符合规则集中的要求，则包过滤防火墙会将其允许通过。否则，它会将数据包拒绝，并可能向管理员发出警报。

总的来说，包过滤防火墙通过识别和拦截不安全的数据包，有效地保护了网络安全。但是，包过滤防火墙也存在一些缺点，例如不能检测加密数据、无法防范应用层攻击等问题，因此在实际应用中需要搭配其他类型的防火墙和安全控制设备一起使用，以实现全面的网络安全保护。

2.3包过滤防火墙技术特点

（1）基于包的过滤：防火墙对网络流量进行包级别的过滤，根据源IP地址、目标IP地址、端口号、协议类型等信息对网络包进行过滤和控制，实现安全策略的实施。

（2）灵活性高：包过滤技术的规则可以根据具体的网络安全需求进行灵活的配置和修改，方便管理员根据网络环境的变化对防火墙进行调整和优化。

（3）实现简单：包过滤技术相对于其他技术来说实现较为简单，且具有较高的效率，不会对网络带来太大的负担，通常用于小型网络中。

（4）局限性：包过滤技术只能检测和过滤网络包的头部信息，无法检测和过滤包内的内容，因此可能会被一些高级威胁所绕过，需要结合其他技术进行综合防御。

总之，防火墙包过滤技术是一种简单、灵活、高效的防火墙技术，但在应对一些高级威胁时可能会存在局限性，需要结合其他技术进行综合防御。

　2.4包过滤防火墙工作原理

包过滤防火墙是一种基于网络协议和端口号的安全控制设备，它在网络通信的过程中，首先会检查进入或离开网络的数据包的信息，然后与预先设定的安全策略进行比对，判断数据包是否符合规定。如果数据包符合安全策略，则允许通过防火墙；否则，将被阻止或丢弃。

安全策略通常由管理员制定，可以根据实际需要设置多条规则，例如允许某些IP地址或者端口通过，禁止某些IP地址或者端口通过，或者在某个时间段内禁止特定的流量通过等等。

总的来说，包过滤防火墙通过识别和拦截不安全的数据包，有效地保护了网络安全。但是，包过滤防火墙也存在一些缺点，例如不能检测加密数据、无法防范应用层攻击等问题，因此在实际应用中需要搭配其他类型的防火墙和安全控制设备一起使用，以实现全面的网络安全保护。

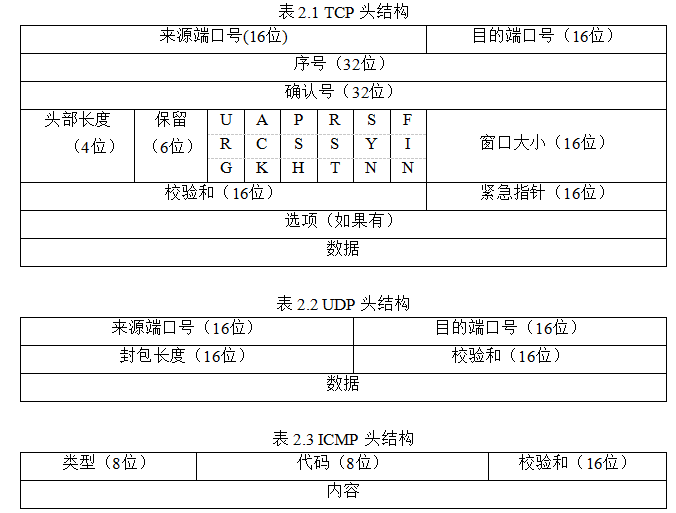

　2.5网络协议

ICMP[10]是一种网络层协议，用于在IP网络中传递控制消息和错误报告。它通过在IP数据包的数据字段中封装控制信息，提供了网络故障排除、错误报告和网络拓扑发现等功能。常见的ICMP消息类型包括回显请求和回显回复（用于网络连通性测试）、目的不可达（报告无法到达目标主机或网络的情况）、超时（报告数据包在网络中被丢弃或过期）等。ICMP协议在网络管理和控制中起着重要作用。

UDP是一种传输层协议，以无连接、不可靠的方式提供数据传输服务。它采用数据报通信方式，无需建立和断开连接操作，因而具有较快的传输速度，但对数据的可靠性和完整性没有严格保证。UDP广泛应用于需要快速传输但对数据可靠性要求不高的应用场景，如实时音视频传输、域名解析（DNS）等。

TCP是一种可靠的、面向连接的传输层协议，通过三次握手建立连接，以保证数据的可靠性、有序性和完整性。它具备流量控制和拥塞控制的能力，确保数据的准确传输。

总结而言，ICMP协议用于控制消息和错误报告，UDP协议提供了快速但不可靠的数据传输，TCP协议提供了可靠的并面向连接的数据传输。这三种协议在网络通信中具有各自的独特特点，根据应用需求选择合适的协议可以有效地进行数据传输和网络管理。其头结构如表2.1、表2.2和表2.3所示。

2.6数据包过滤类型

　　2.6.1 IP包过滤

IP包过滤是一种网络安全技术，用于控制网络流量，允许或阻止特定的IP数据包通过网络设备或应用程序。该技术可以在网络边缘设备上实现，例如路由器、防火墙和交换机等，以帮助保护网络不受未经授权的访问和攻击。

IP包过滤器可以通过检查数据包的协议类型、端口号、数据包大小和标志等，来识别和处理网络流量。它还可以用于实现访问控制策略，例如限制特定用户或应用程序的网络访问权限，或者控制特定类型的数据包进出网络。它是网络安全中的一项重要技术，可提高网络的安全性和可靠性。

　　2.6.2 TCP包过滤

TCP包过滤是一种强大的网络安全技术，它是指在网络中使用一种特殊的软件或硬件设备。该设备可以检查TCP数据包的源和目的IP地址、端口号、协议类型和其他特征，并根据预先设定的规则来允许或拒绝这些数据包。这些规则通常是由网络管理员创建的，可以根据需要进行更新和修改。

TCP包过滤器通常用于防火墙和网络安全设备中，以帮助保护网络免受各种网络攻击和恶意软件的影响。通过限制哪些TCP数据包可以进入网络，TCP包过滤器可以帮助减少网络攻击的成功率，并帮助保护网络免受未经授权的访问、数据泄露和其他安全威胁的影响。

2.6.3 UDP数据包过滤

UDP包过滤是一种针对用户数据报协议的网络流量过滤技术。UDP是一种无连接协议，它不保证数据包的可靠传输，也不提供像TCP那样的错误检测和纠正机制。UDP包过滤可以帮助网络管理员识别和过滤掉不需要或不安全的UDP数据包，以提高网络的安全性和可用性。

UDP包过滤通常是通过防火墙或网络设备上的过滤规则来实现的。管理员可以根据自己的需求，设置不同的过滤规则，比如禁止特定的UDP端口或IP地址访问网络、阻止某些UDP数据包的传输等等。此外，UDP包过滤还可以用于保护网络免受DDoS攻击等网络威胁。

　2.6.4源端口过滤

源端口包过滤[11]指的是网络安全中一种常见的过滤技术，用于限制网络中特定来源端口的数据包通过网络设备传输。在源端口包过滤中，网络管理员可以根据需要配置网络设备，使其只接受来自指定源端口的数据包，并阻止其他端口的数据包通过。这种过滤技术可以有效地控制网络流量，减少网络攻击的风险。

源端口包过滤通常是网络安全策略的一部分，用于实现访问控制和网络隔离。它可以防止一些常见的攻击方式，如端口扫描、DoS攻击、DDoS攻击等，从而保护网络安全。此外，源端口包过滤也可以用于限制特定应用程序或协议的数据流量，例如限制P2P下载、限制流媒体等。

总之，源端口包过滤是一种基本的网络安全措施，它可以帮助网络管理员控制网络流量，防止网络攻击，保障网络安全。

2.7包过滤驱动

　　2.7.1基于TDI的数据包过滤驱动

TDI是Windows操作系统中的一种驱动程序接口，它允许开发人员在数据包传输层实施对网络数据包的拦截、检测和修改操作。

实现该驱动首先要创建TDI过滤驱动程序，可以利用Windows驱动程序开发工具包来构建TDI过滤驱动程序，该驱动程序会与操作系统的网络协议栈进行交互。然后将开发的TDI过滤驱动程序注册到操作系统中，使其能够与网络协议栈进行通信。要在TDI过滤驱动程序中实现数据包过滤的逻辑，这可以包括定义过滤规则，例如源IP地址、目标IP地址、端口号等，以确定哪些数据包应该被拦截。当网络数据包经过网络协议栈时，TDI过滤驱动程序会拦截这些数据包，并将其传递给过滤逻辑进行处理。根据定义的过滤规则，过滤逻辑可以对数据包进行各种操作，例如修改数据包内容、记录日志、阻止数据包传输等。根据处理结果，过滤逻辑可以选择释放数据包，即不允许其继续传输，或者允许数据包继续传输到目的地。

　2.7.2基于Firewall-Hook Driver的包过滤驱动

基于Firewall-Hook Driver的包过滤驱动是一种用于在操作系统级别进行网络数据包过滤和处理的技术。这种驱动通常会嵌入到操作系统的网络协议栈中，以便监控和操作传入和传出的网络流量。

Firewall-Hook Driver提供了一种机制，允许驱动程序在数据包通过网络协议栈之前或之后进行拦截和处理。这使得开发人员可以实现各种网络安全功能，如数据包过滤、流量监控、入侵检测等。

驱动程序通过注册钩子函数来拦截特定的网络事件，例如数据包到达网卡、数据包进入协议栈等。当这些事件发生时，驱动程序可以检查数据包的内容、源地址、目标地址等信息，并根据定义的规则对数据包进行处理，比如允许、拦截、修改或记录数据包。

　2.7.3 Ipfilterdriver驱动程序

Ipfilterdriver是一种网络驱动程序，用于实现IP过滤功能，它在计算机网络中的数据包传输过程中起到过滤和筛选作用。

Ipfilterdriver也是一种用于实现网络安全功能的强大工具，它可以根据协议类型、端口号等信息来判断数据包的合法性，从而提供对网络流量的控制和保护。通过配置适当的规则，管理员可以限制或允许特定的网络连接，以保护网络免受潜在的安全威胁。

Ipfilterdriver通常作为操作系统的一部分或安全软件的一部分提供，它在网络协议栈的较低层次运行，可以对传入和传出的数据包进行检查和处理。它可以与其他网络组件（如网络驱动程序、协议栈、网络应用程序）配合工作，提供更高级别的网络安全功能。

　2.8开发工具

　　2.8.1 Visual C++6.0

Visual C++6.0是微软公司发布的一款强大的集成开发环境，用于开发C++程序。它于1998年发布，是当时主流的C++开发工具之一。

Visual C++6.0集成了Windows SDK、MFC（Microsoft Foundation Classes）和ATL（Active Template Library），这使得开发者能够快速开发Windows应用程序。它还提供了一套完整的工具集，包括调试器、编辑器、编译器、链接器和资源编辑器等。通过这些工具，开发者可以轻松地创建Windows应用程序，并能够调试和优化代码。

Visual C++6.0还支持COM（Component Object Model）和OLE（Object Linking and Embedding）技术，这使得开发者可以创建可重用的组件和对象，以便在其他程序中使用。它可以生成高效的本机代码，并且具有广泛的兼容性。

2.8.2 MFC

MFC（Microsoft Foundation Classes）是微软公司开发的一组C++类库，用于在Windows操作系统上构建图形用户界面（GUI）应用程序。它简化了Windows编程的复杂性，提供了一组封装好的C++类，包括窗口管理、控件管理、消息处理、绘图、文本处理、菜单和工具栏、文件和数据管理等功能。

使用MFC，开发人员无需编写大量底层代码即可快速创建Windows应用程序。它采用消息映射机制处理用户输入和系统事件，通过宏定义将消息与类中的特定函数关联，实现自动调用相应函数处理消息。MFC还采用了文档视图模型的设计模式，用于管理应用程序的数据和显示。

第3章总体设计

　　3.1程序的功能分析

该防火墙的主要功能是要根据用户设定的过滤规则实现数据包过滤。程序应该提供用户界面，让用户可以指定源IP地址、目标IP地址、端口号和协议等信息来定义规则。规则管理功能使用户能够根据特定需求灵活地配置防火墙行为。程序应该提供规则保存和加载功能，允许用户将设定好的过滤规则保存到文件中，以便在以后的使用中加载和恢复。这样用户可以方便地备份和共享自己的规则配置。程序应当支持安装和卸载操作，将用户定义的过滤规则传递给IP过滤驱动程序或从驱动程序中删除规则。这样，用户设定的规则可以被应用于实际的数据包过滤过程。程序应提供清晰的用户界面，准确完整地显示用户添加的过滤规则。这样用户可以随时查看和核对所设定的规则。此外，程序还应具备截获数据包并记录日志的功能，以便用户可以查看数据包的详细信息和事件记录，帮助分析网络流量和检测潜在威胁。

总体而言，该程序的目标是提供一个功能强大且易于使用的防火墙解决方案，使用户能够根据自己的需求对网络数据包进行精确控制和保护，并能够方便地管理和监测防火墙规则的应用和效果。

3.2功能性需求

本防火墙软件，要求其工作在系统内核，以驱动模式加载，能够以协议类型、IP地址和端口为判别条件过滤流经本机网络协议栈的数据包，并且可以使用户自由定义过滤条件，但不能影响其它数据包的正常传输。因此本软件的功能性需求如下：

（1）支持不同的网络协议

防火墙的主要目的是保护网络不受未经授权的访问和攻击，网络协议是计算机网络中通信的基础，因此防火墙必须能够支持不同的网络协议，以确保能够防御各种类型的攻击。

不同的协议需要不同的过滤规则，因此防火墙必须支持不同的协议以正确地执行这些规则。

攻击者可以利用协议漏洞来入侵网络，因此防火墙必须能够检测和阻止这些攻击。不同的协议需要不同的检测技术和安全策略，因此防火墙必须支持多种协议来提供全面的保护。

不同类型的业务需要使用不同的协议来进行通信。防火墙必须支持这些协议，以便这些业务可以在网络上正常运行。

（2）支持不同的端口

通过设置防火墙，可以定义允许打开或关闭的端口。这样可以保证只有经过授权的用户或程序可以访问网络中的服务，而其他人或程序则无法访问，从而增强了网络的安全性。

（3）支持IPv4和IPv6

随着IPv6[12]的广泛采用，防火墙需要支持IPv6，以便能够在IPv6网络上提供保护。现代的防火墙需要支持IPv4和IPv6，以确保网络中所有设备的安全性。因为许多企业和组织仍然在使用IPv4，同时也开始逐渐采用IPv6。如果防火墙不能同时支持这两种协议，就会出现漏洞和安全漏洞，从而导致网络被攻击或者数据泄露的风险增加。因此，为了确保网络的安全和稳定性，防火墙必须同时支持IPv4和IPv6。

（4）有灵活的规则配置

规则配置在防火墙中起着至关重要的作用，它决定了哪些数据包可以通过防火墙，哪些数据包被阻止，以及哪些数据包需要进一步检查。

灵活的规则配置意味着可以根据特定的安全需求对防火墙进行配置，以满足不同的安全需求。此外，灵活的规则配置也有助于确保防火墙不会误阻止合法的网络流量。如果规则设置得太严格，可能会阻止合法的数据包，导致网络连接问题。相反，如果规则设置得太松散，防火墙可能会允许恶意的网络流量进入网络，从而带来安全隐患。

3.3设计思路

包过滤防火墙的主要功能是监控网络流量并控制数据包的流动。通过用户定义的规则集，包过滤防火墙可以允许特定类型的网络流量通过，同时阻止潜在的恶意流量或未经授权的访问。包过滤防火墙通常部署在网络边缘或关键位置，如企业内部网络的边界、数据中心或云服务提供商的网络入口等。它可以提供网络访问控制、入侵检测和防御、数据包过滤、NAT（网络地址转换）等功能，以增强网络的安全性和保护敏感数据的机密性。包过滤防火墙模型图如图3.1所示。

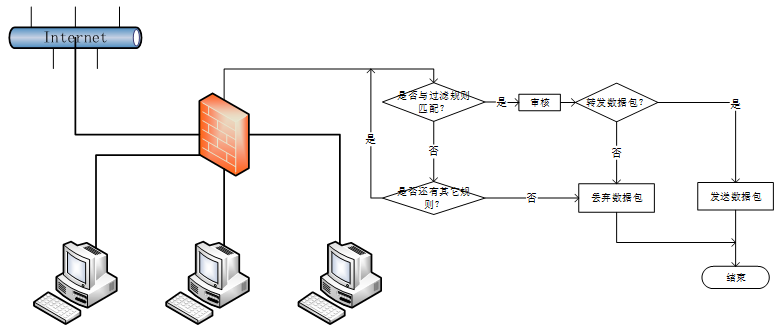

图3.1包过滤防火墙模型图

　　综合上文和题目要求分析得该防火墙的总体设计思路如下：

（1）网络堆栈集成：Windows操作系统提供了网络堆栈，防火墙可以与网络堆栈集成，以便捕获和处理进出网络接口的数据包。

（2）驱动程序实现：防火墙需要一个位于核心态运行的驱动程序来拦截和处理数据包。该驱动程序通过钩子机制来拦截网络数据包，并将其传递给防火墙进行进一步处理

（3）数据包解析：拦截到的数据包需要进行解析，提取关键信息。对数据包结构进行解析的过程是为后续的过滤决策做准备。

（4）过滤规则定义：防火墙需要用户定义过滤规则，规则包括源IP地址、目的IP地址、协议类型、端口号等条件，以及针对匹配规则的处理方式，如允许通过或拒绝连接。用户可以通过配置界面或命令行工具来定义和管理过滤规则。

（5）规则匹配和决策：拦截到的数据包将与用户设定的过滤规则进行匹配。防火墙会根据事先设定的规则来判断数据包是否符合要求，如果符合规则，防火墙将根据规则中定义的处理方式来决定是否允许数据包通过，否则将丢弃该数据包。匹配和决策过程通常使用高效的算法和数据结构来提高性能。

（6）网络状态追踪：防火墙可以跟踪网络连接的状态，例如建立的连接、连接的关闭等。这样可以更好地监控和管理网络流量，识别潜在的安全威胁。

（7）日志记录和审计：防火墙可以将匹配结果、处理决策和其他相关信息记录在日志中。这些日志可以用于审计、故障排查和安全分析，帮助管理员了解网络活动并发现异常行为。

通过以上设计思路，基于Windows的包过滤防火墙能够实现对网络数据包的拦截、解析、过滤和处理。这种防火墙的设计思路结合了操作系统提供的网络堆栈和驱动程序的能力，为用户提供了灵活的规则定义和网络流量控制，以增强系统的安全性和可管理性。

　3.4总体模块

通过需求分析得到系统的基本功能需求，把系统根据不同的功能模块划分为多个部分。系统功能结构如图3.2所示。

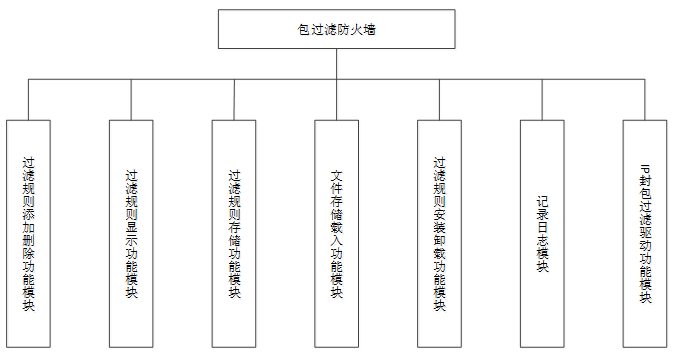

图3.2系统功能结构图

　　3.4.1过滤规则添加删除功能模块

在本文所设计的包过滤防火墙中，对网络数据包的过滤应该依据用户所定义的规则进行。用户可以添加或删除规则，实现对规则的自定义。

除了规则定义，用户还可以选择符合规则的数据包的处理方式，如放行或阻止，实现精细的流量控制。规则设定完成后，将其添加到存储模块中，确保规则持久存储和便捷访问。

　3.4.2过滤规则显示功能模块

这项功能可以将用户添加的规则以详细的方式展示出来，并提供相应的选项，如删除、安装和卸载每条规则。这样，用户可以直观地查看防火墙过滤规则，并对其进行操作。通过展示规则的具体信息和提供操作选项，用户能够方便地管理和控制防火墙的过滤规则。

　3.4.3过滤规则存储功能模块

这个功能的作用是储存用户添加过的过滤规则，并根据用户的操作执行相应的处理。规则安装时，选定的规则将被添加至IP过滤驱动程序。当IP过滤驱动程序接收到这些规则时，它会基于规则的内容对传入的数据包进行过滤。用户的操作直接影响规则在IP过滤驱动程序中的应用和数据包过滤行为。

　　3.4.4文件存储载入功能模块

防火墙要提供将规则保存为.rul文件格式的功能，使用户能够在下次打开防火墙时加载已存储的规则文件。无需重新输入规则。文件保存和加载规则方式方便用户管理和维护规则集。

　3.4.5安装、卸载功能摸块

防火墙通过IP过滤驱动实现数据包过滤，并根据设定的规则进行处理。为了保证规则在数据包过滤中的有效性和应用性，必须执行规则安装操作，将规则传递给IP过滤驱动程序。相反，卸载操作要从过滤驱动中删除已经安装的规则，取消规则的生效，停止对数据包的过滤操作。

　3.4.6包过滤驱动功能模块

IP封包过滤驱动是包过滤防火墙中的核心，它根据用户定义的规则对数据包进行选择性的阻止或放行操作，在整个防火墙系统中扮演着关键的角色。它应该有以下功能：

（1）规则定义：用户可以根据自身需求定义规则，以定义数据包的属性和行为。

（2）数据包过滤：IP封包过滤驱动会在数据包经过网络适配器时进行拦截和检查。它会根据用户定义的规则对每个数据包进行过滤，并判断是否满足规则的条件。

（3）阻止或放行决策：当数据包被拦截后，IP封包过滤驱动会根据规则的定义进行决策。如果数据包与规则匹配且规定了阻止行为，驱动程序将阻止该数据包的继续传输。相反，如果数据包与规则匹配且规定了放行行为，驱动程序将允许数据包通过网络堆栈。

　3.4.7记录日志模块

设计一个专门的日志记录模块，负责接收截获的数据包和相关事件，并将其记录在日志文件或内存中。该模块应具备高效的数据存储和管理能力，能够处理大量的数据包和事件。日志应包含有关数据包的关键信息以及其他重要的事件信息，如时间戳、防火墙规则匹配结果等。

第4章详细设计

　　4.1主要功能模块

　　4.1.1添加过滤规则

此功能的具体作用是将自定义的规则添加到存储数据的文档中。要实现这个功能，首先需要提取文本框中的数据，并将其与相应的变量进行关联，包括源IP地址、源IP地址掩码、目的IP地址和目的IP地址掩码。通过文本编辑框获取这些数据，并将其赋值给对应的变量。此外，我们可以使用参数值来区分协议类型，如TCP、UDP、ICMP或所有，选择类型后获取到参数值。然后统一将获取到的数据添加到文档类中，即将规则存储起来。这可以确保添加的规则被保存下来，并可以在后续使用时进行检索。添加过滤规则流程如图4.1所示。

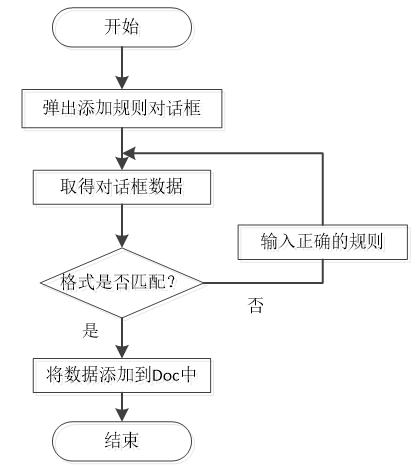

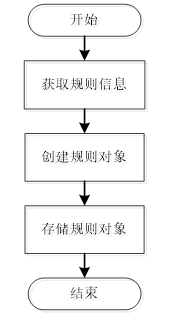

图4.1添加规则流程图

　　4.1.2删除过滤规则

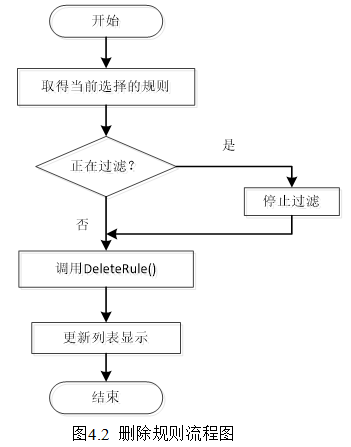

删除规则时，首先确定需要删除的规则，接下来，将从文档类中删除该规则，并对视图类的显示进行更新。如果正在进行过滤，则需先停止过滤才能删除的操作。删除规则流程图如图4.2所示。

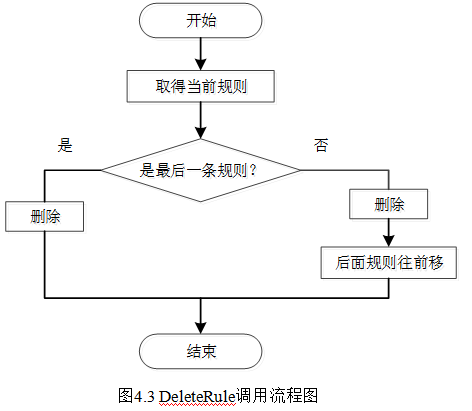

如果选中的规则正在过滤，使用变量”position”表示当前选中规则的下一个序号。DeleteRule函数与文档类相关联，用于删除规则。删除规则后，若非最后一条规则，则后续规则需要前移。DeleteRule函数调用的流程图如图4.3所示。

　4.1.3显示过滤规则

在MFC程序中，创建一个视图类（CFireWallView）来显示过滤规则。该视图类与CFireWallDoc文档类建立关联，通过文档类指针进行连接。首先在CFireWallView类中，初始化规则列表，准备用于展示规则的控件。在CFireWallView类的初始化函数中，获取CFireWallDoc的指针，并将其保存在类成员变量中，以便访问文档类中的数据。通过更新规则列表的方式，确保规则列表与CFireWallDoc文档类中存储的规则保持同步。这可以先获取CFireWallDoc中存储的规则数据，然后遍历规则数据，逐条将规则添加到规则列表控件中，再更新规则列表的显示，以反映最新的规则信息。最后，CFireWallDoc文档类中的规则将显示在规则列表控件中，使用户能够方便地查看规则信息。显示规则流程图如图4.4所示。

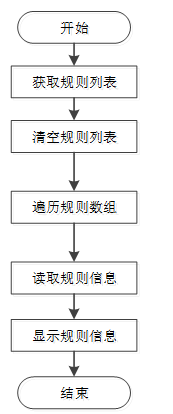

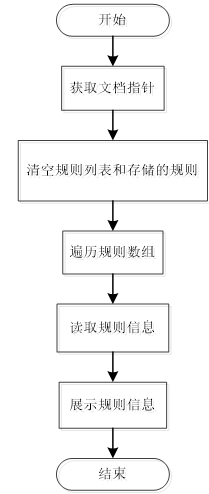

图4.4显示规则流程图

　　4.1.4存储、载入过滤规则

在MFC程序中，可以创建一个文档类（CFireWallDoc）来处理用户的过滤规则。该文档类负责存储和载入规则，并定义适当的数据结构以便有效地管理这些规则。在该类中，通过使用一个数组变量RuleInfo rule[MAX_RULES]，可以有效地存储规则信息。数组rule是规则数组，MAX_RULES表示规则数组的最大容量，_RuleInfo是用于描述规则的结构体。用户添加或删除规则时，相关数据将被记录到该文档类中。在CFireWallDoc类中要定义相应的函数，用于向规则数组中添加和删除规则。在这些函数中，根据用户的操作，更新规则数组和其他相关数据，以反映规则的变化。当CFireWallView视图类需要在规则列表中显示用户添加的规则或将规则安装到驱动程序时，它会从文档类中提取必要的数据。存储规则流程图如图4.5所示。

图4.5存储规则流程图

　　载入规则的流程则是在CFireWallView类中，获取CFireWallDoc的指针，并将其保存在类成员变量中，以便访问文档类中的数据。在需要加载规则的时候，首先清空规则列表以及CFireWallDoc类中存储的所有规则。使用CFireWallDoc类提供的函数或成员变量，在规则数组中遍历并读取每条规则的信息，然后将读取到的规则信息展示在规则列表中，以供用户查看。载入规则流程图如图4.6所示。

图4.6载入规则流程图

　　4.1.5安装、卸载过滤规则

当需要将过滤规则安装到驱动程序时，从CFireWallDoc类中获取相应的用户定义的规则，程序将规则发送给IP过滤驱动程序。程序接收到规则后，会解析和应用规则进行网络数据包过滤。在安装过程中，程序会根据规则对网络数据包进行筛选，只有符合规则的数据包才会被允许通过。安装规则流程图如图4.7所示。

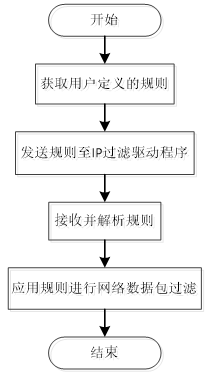

图4.7安装规则流程图

　　需要卸载过滤规则时，用户先选择要卸载的规则并进行操作。程序将卸载请求发送给IP过滤驱动程序，程序接收到请求后，会从过滤规则集中删除相应的规则。卸载过程中，驱动程序将不再对被删除的规则进行过滤，不再阻止或允许与这些规则相关的网络数据包通过。卸载规则流程图如图4.8所示。

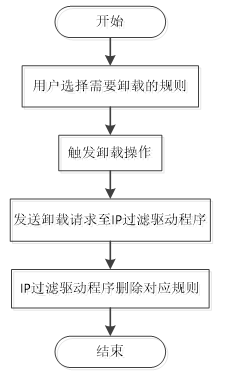

图4.8卸载规则流程图

　　4.1.6记录日志

首先定义了数据结构和枚举类型。定义LogLevel枚举，包括DEBUG、INFO、WARNING和ERROR四个级别，用于指定日志的级别。定义LogEntry结构体，用于存储日志条目的关键信息，包括时间戳、源IP地址、目标IP地址、端口号、协议类型和事件信息。

然后实现了日志记录和显示功能。定义FirewallLogger类，包含日志记录和显示的功能。在构造函数中，指定日志文件路径和日志级别，并打开日志文件。在析构函数中，关闭日志文件。实现LogPacket函数，用于记录数据包信息。该函数根据日志级别进行过滤，只有低于或等于指定日志级别的日志条目才会被记录。它创建一个LogEntry实例，填充相关信息，并将其写入日志文件和内存缓冲区。实现LogEvent函数，用于记录其他重要事件信息。该函数创建一个LogEntry实例，填充时间戳和事件信息，并将其写入日志文件和内存缓冲区。实现DisplayLogEntries函数，用于在用户界面中显示日志条目。该函数遍历内存缓冲区中的日志条目，并将其输出到控制台或其他用户界面。

4.2主框架类

整个程序的框架由主框架类CMainFrame组成，在CMainFrame类中，定义了规则安装和开始过滤的标志，以及一个TDriver类变量，用于实现将过滤钩子安装到防火墙的功能。此部分包括以下关键步骤和功能：

（1）初始化加载驱动:在程序启动时，进行初始化操作并加载所需的驱动。如果当前运行环境与所需的驱动不匹配，则可能出现加载驱动出错的情况。

（2）创建主窗口后安装过滤钩子:在主窗口创建完成后，进行过滤钩子的安装。这样可以在数据包传输过程中捕获并处理相应的事件。

（3）添加规则:用户可以通过程序界面添加过滤规则。如果过滤规则数未达到最大数目，那么添加操作将会成功。但如果已达到最大数目，则添加过滤规则将失败。

（4）删除规则:用户可以选择要删除的规则。如果没有选中规则，程序将显示提示信息”规则未选中”。在删除规则之前，需要先停止正在进行的过滤操作。删除操作的实现是通过将当前选中规则之后的所有规则向前移动一位，即删除当前规则，并刷新规则列表。

（5）开始过滤:用户点击开始过滤按钮后，程序从规则文档中获取数据。若没有添加过滤规则，则显示提示信息”请先添加过滤规则”。若规则还未安装，则会显示提示信息”你的过滤规则尚未被安装”。过滤操作完成后，可以通过停止过滤按钮结束过滤过程。

（6）安装规则:如果存在过滤规则，用户可以依次安装每条规则。一旦规则被安装，就可以开始进行相应的过滤操作。如果没有添加过滤规则，程序将显示提示信息”请先添加过滤规则”。

（7）保存规则:在保存规则之前，程序先获取保存路径。然后，创建一个可写文件，并依次写入第1至n条规则。只要规则的格式正确，就可以成功保存规则。

（8）加载规则:在加载规则时，程序会先清除现有的规则，然后逐条加载文件中的规则。这样可以确保加载后的规则是最新的。

（9）记录日志：创建实例，指定日志文件路径和日志级别。调用函数，记录数据包信息和其他事件信息以及显示日志条目。

　　4.3驱动程序设计

　　4.3.1 Firewall-Hook Driver

基于Firewall-Hook Driver的包过滤驱动程序是一种常见的实现包过滤防火墙的方法。主要功能是根据用户定义的规则，对进出的网络数据包进行过滤，并决定是否允许其通过或予以阻止。驱动程序使用Hook技术，将自己插入到网络数据包传输的路径中，拦截和处理数据包。它包含一个过滤引擎，用于解析和匹配用户定义的过滤规则。该引擎根据规则的条件，对进出的数据包进行判断。同时驱动程序提供规则管理功能，包括添加、删除和修改过滤规则。用户可以通过接口与驱动程序交互，配置和管理规则集。在收到数据包时，驱动程序将其传递给过滤引擎进行匹配。根据规则的条件，驱动程序决定是否允许数据包通过，或者阻止其进入或离开系统。设计流程主要是加载驱动程序并进行初始化，包括创建过滤规则集等。然后将驱动程序插入到网络数据包传输路径中，拦截数据包。当数据包到达驱动程序时，驱动程序使用过滤引擎对数据包进行匹配和处理。同时提供接口，允许用户添加、删除和修改过滤规则，驱动程序相应地更新规则集。在不需要时，用户可以卸载驱动程序，并进行清理操作。该驱动程序详细设计流程图如图4.9、图4.10所示。

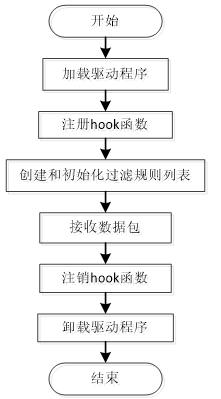

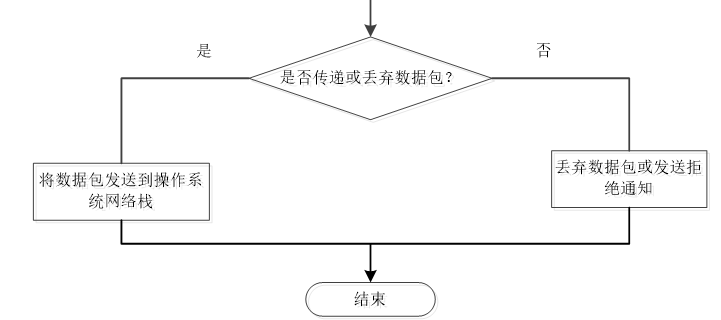

图4.9驱动程序设计流程图

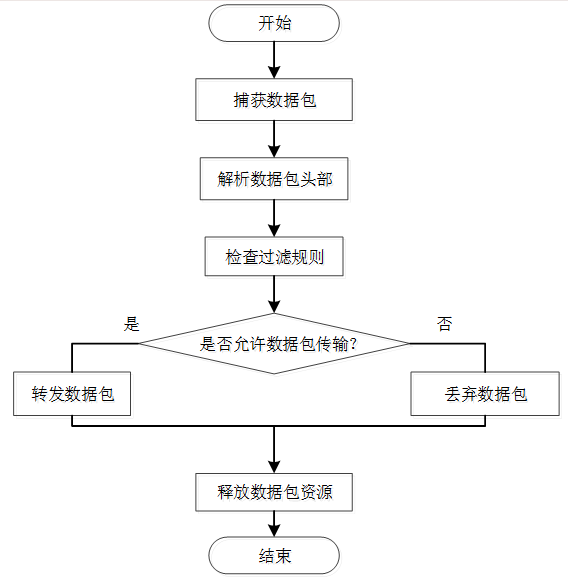

　　图4.10驱动程序内部循环流程图

　　包过滤驱动程序的过滤链机制是一种按照优先级顺序进行处理的方式。每个过滤函数都具有一个设置的优先级。系统在处理网络数据包时，会按照优先级从高到低的顺序依次调用这些过滤函数。当一个数据包经过过滤链时，系统会依次调用每个过滤函数进行处理。每个过滤函数根据特定的规则对数据包进行检查，并根据规则的定义返回相应的处理结果。如果某个过滤函数返回“丢弃包”，即指示要丢弃该数据包，那么整个过滤链的处理将中断。后续的过滤函数停止调用。如果所有过滤函数都返回”允许包”，即代表允许该数据包通过过滤链。通过设置过滤函数的优先级和返回值，可以对网络数据包进行精确的过滤和控制。这种过滤链的机制为系统提供了灵活性和可定制性，可以根据需求配置不同的过滤规则和行为。通过定义过滤函数的优先级顺序，可以确保系统根据特定的规则来处理数据包，提高网络安全性和性能。驱动结构图如图4.11所示。

对于协议类型的过滤，这里以ICMP协议为例。在注册过滤函数后，当有数据包经过网络适配器时，包过滤驱动程序会拦截这些数据包，并将其传递给注册的过滤函数进行处理。在过滤函数中，可以通过检查数据包的协议字段来确定其协议类型。对于ICMP协议，可以通过协议字段的数值（如1）或协议头部信息进行识别。根据用户定义的过滤规则，过滤函数会对拦截到的ICMP数据包进行匹配。规则可以包括源IP地址、目标IP地址、ICMP类型、ICMP代码等信息。根据规则的匹配结果，过滤函数能够决定如何处理该数据包。如果规则匹配成功且允许该数据包通过，则将其发送到网络堆栈，使其继续传输。如果规则匹配成功但要求丢弃该数据包，则直接丢弃，不让其通过网络堆栈。基本流程如图4.12所示。

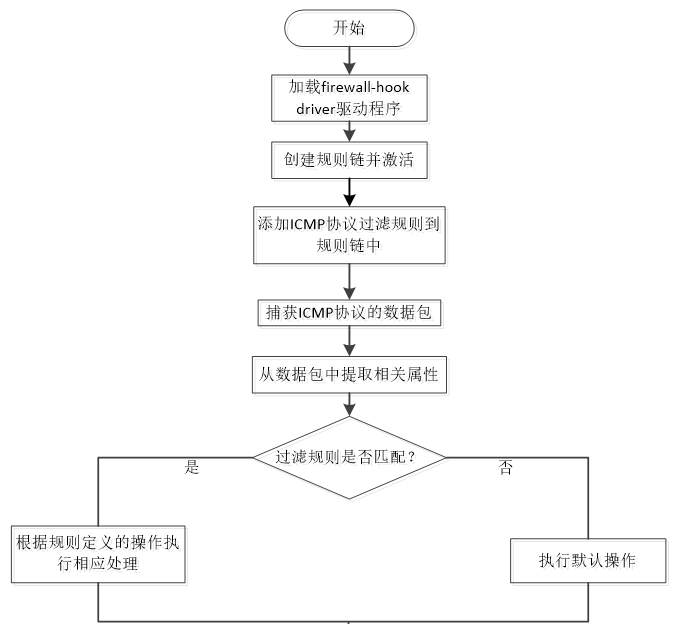

图4.12驱动程序过滤ICMP协议流程图

　　4.3.2 TDI

Tdifw是一个基于TDI接口的Windows防火墙驱动程序，它利用TDI的过滤功能来阻止远程计算机发送的恶意流量。它可以在TCP/IP协议栈上运行，提供了一个中间件层，使得Windows防火墙可以安全地在网络流量和操作系统之间进行防火墙流量过滤。

Tdifw过滤的核心原理是从连接请求中提取属性并进行匹配。通过调用过滤器进行过滤，将请求的属性与过滤器的规则链进行匹配。匹配成功时，返回匹配规则的结果，并根据结果对连接请求进行适当的操作（如允许或拒绝连接）。

过滤实现的主要方法是添加规则到过滤器中。首先，创建新规则并指定其属性（如协议、结果、方向、源IP地址、源地址掩码、源端口号、源端口范围等），以匹配需要过滤的连接。然后，将规则添加到过滤器的规则链中，并激活该规则链，以实现对目标连接的过滤。如果不需要过滤特定连接，可以从过滤器中删除相应规则。

过滤规则匹配的原理主要涉及两个步骤。首先，验证连接请求的IP地址的合法性。然后，检查过滤器的规则链是否处于激活状态。接下来，按照顺序循环遍历规则链中的规则进行匹配。其过滤流程如图4.13所示。

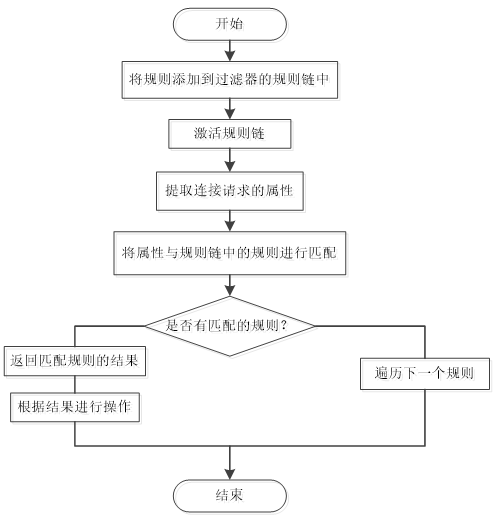

图4.13 Tdifw过滤流程图

　　4.3.3驱动设计

本程序驱动的设计核心是使用TDriver类向驱动程序发送控制代码来实现数据包过滤。具体步骤如下：

（1）设计TDriver类：创建一个名为TDriver的类，用于和驱动程序进行通信。

（2）加载驱动程序：在程序启动时，通过调用加载驱动函数，将驱动程序加载到内核中。

（3）连接到驱动程序：使用连接函数与已加载的驱动程序建立通信连接。该函数应该建立与驱动程序的通信通道，以便发送控制代码和接收驱动程序返回的信息。

（4）发送控制代码：通过调用发送控制代码的函数，向驱动程序发送特定的控制代码。这些控制代码可以让驱动程序执行特定的操作，例如添加过滤规则、删除过滤规则等。

（5）接收返回信息：通过TDriver类中的接收返回信息函数，获取DrvFltIp驱动程序执行操作后返回的信息。这些信息可以包括执行结果、错误码等，用于判断操作是否成功。

（6）卸载驱动程序：在程序终止时，通过调用卸载驱动函数，将驱动程序从内核中卸载。

　第5章系统测试

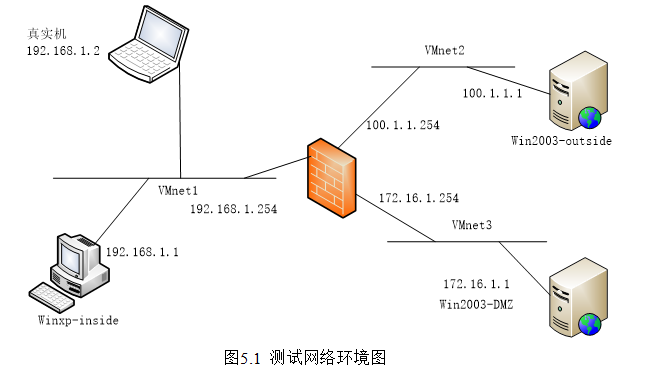

　　5.1测试网络环境图

　5.2主要界面

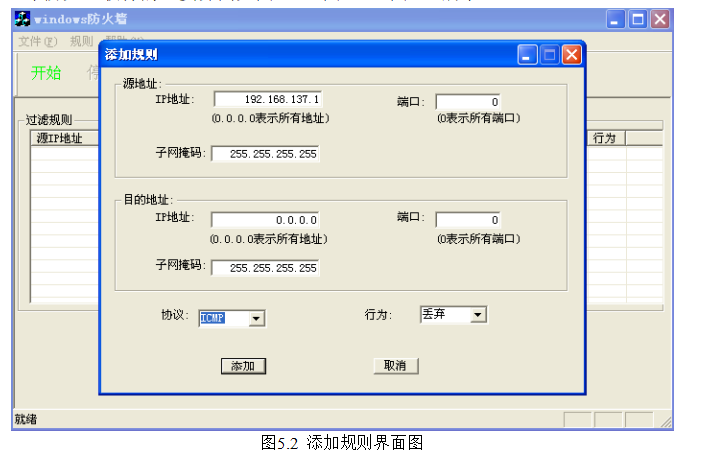

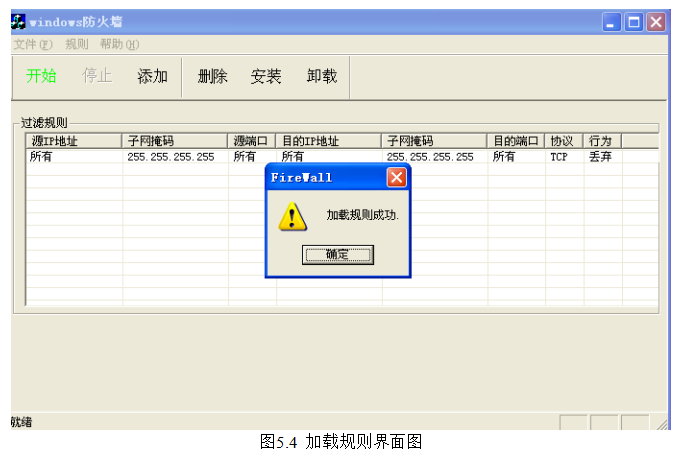

本防火墙软件的主要界面如图5.2，图5.3，图5.4所示。

　　5.3功能测试

首先，在未开启防火墙时，计算机本地IP地址为192.168.137.1的连通性测试成功，这表明在默认情况下，该IP地址能够正常与其他主机进行通信。

然后，在防火墙软件中添加了一个规则：源地址为192.168.137.1、目的IP地址为”所有”、协议类型为ICMP，并选择了”丢弃”行为。安装规则后，防火墙开始过滤。

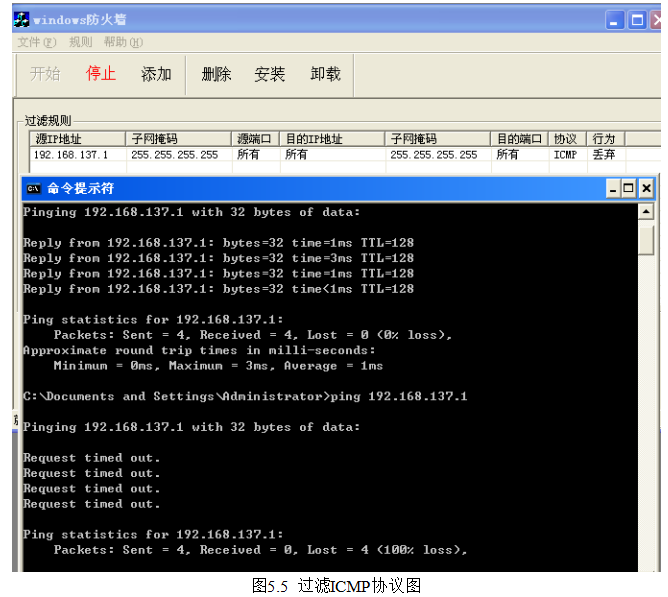

接下来，执行了命令”ping 192.168.137.1″来测试与本地IP地址的连通性。根据测试结果显示”Request timed out”，且丢失了4个包，说明防火墙成功拦截了该地址发出的ICMP请求，导致无法与本地IP地址进行通信。因此，此IP地址的连通性测试失败，如图5.5所示。

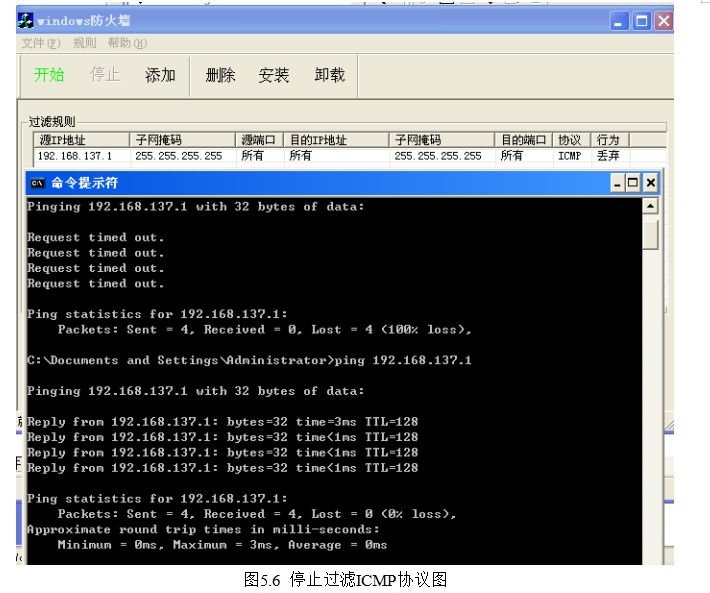

停止包过滤监听后，该网络又可以连通，如图5.6所示。

首先，在未开启防火墙时，对TCP协议的baidu.com端口进行联通性测试成功，这意味着在默认情况下，可以成功连接到baidu.com的指定端口。

然后，在防火墙软件中添加了一个规则：源地址为”所有”、目的IP地址为”所有”、协议类型为TCP，并选择了”丢弃”行为。安装规则后，防火墙开始过滤。

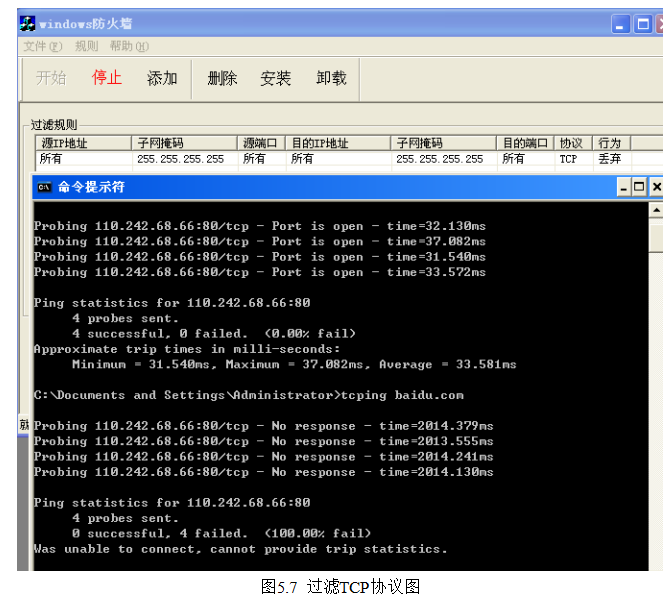

接下来，执行了命令”tcping baidu.com”来测试与baidu.com指定端口的连通性。根据测试结果显示”No response”，表示无法接收到来自baidu.com指定端口的响应，端口连通性测试失败，如图5.7所示。

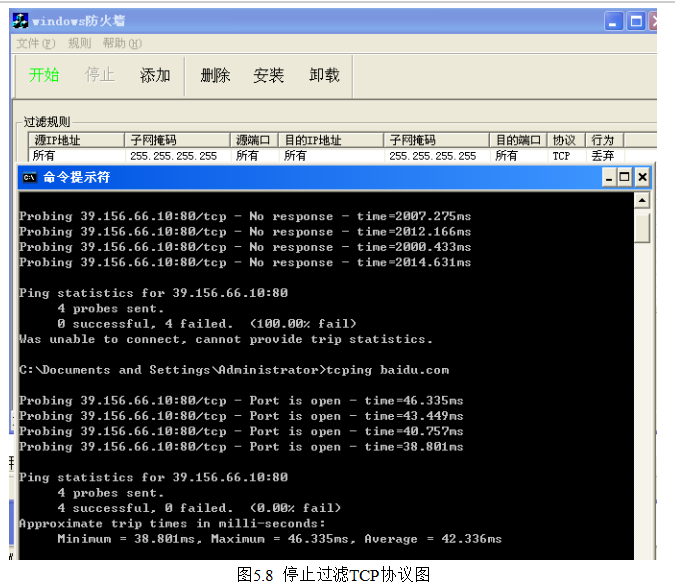

停止包过滤监听后，该端口又可以连通，如图5.8所示。

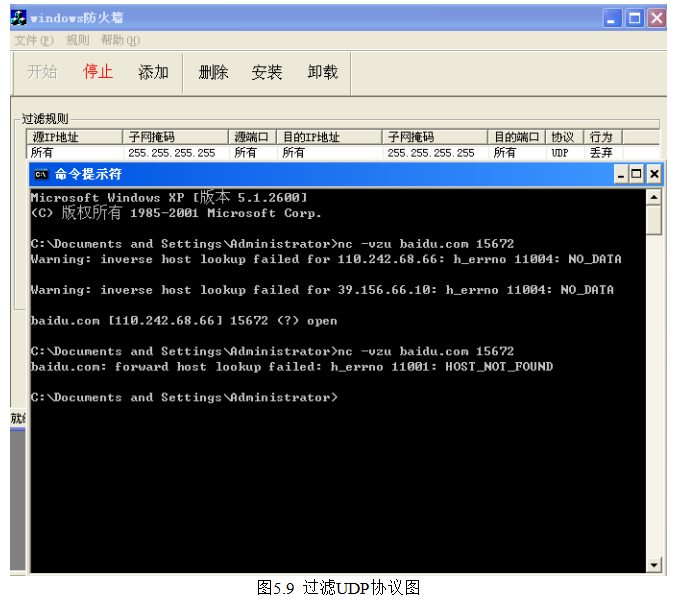

首先，在未开启防火墙时，对UDP协议的baidu.com端口进行单向通信测试成功，这意味着在默认情况下，可以成功发送UDP数据包到baidu.com的指定端口。

然后，在防火墙软件中添加了一个规则：源地址为”所有”、目的IP地址为”所有”、协议类型为UDP，并选择了”丢弃”行为。安装规则后，防火墙开始过滤流量。

接下来，执行了命令”nc-vzu baidu.com 15672″来进行单向通信测试。根据测试结果显示”HOST_NOT_FOUND”，表示无法找到主机，单向通信测试失败，如图5.9所示。

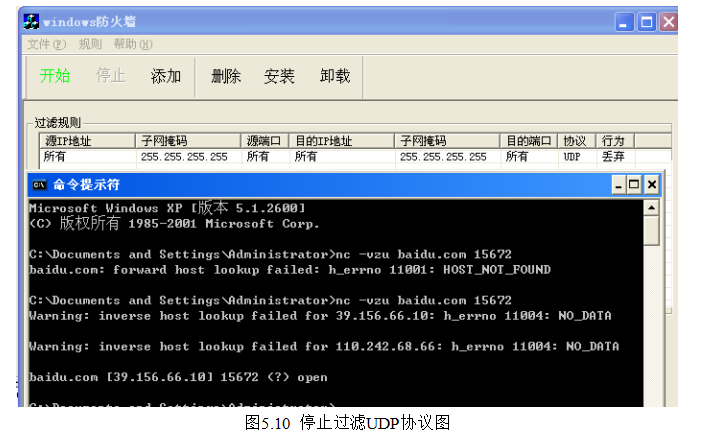

停止包过滤监听后，该端口又可以连通，如图5.10所示。

　5.4测试结果分析

以上测试结果表明：防火墙的规则设置和安装成功地阻止了来自本地IP地址的ICMP请求，导致与该地址的连通性测试失败；防火墙的规则设置和安装成功地阻止了对baidu.com指定端口的连接，导致端口的连通性测试失败；防火墙的规则设置和安装成功地阻止了对baidu.com指定UDP端口的单向通信，导致单向通信测试失败。

根据测试结果得出：本防火墙可以在用户选择协议类型为“ICMP”或“TCP”或“UDP”后根据用户定义的规则对网络数据包进行过滤，在停止防火墙包过滤监听后，过滤功能失效。可以看出该防火墙对特定的源地址、目的IP地址和协议类型进行过滤和拦截，从而影响了不同连接和端口的连通性。防火墙的规则设置和过滤功能的启用或停用，直接影响了网络通信的可达性和数据传输的成功与失败。

总结

在我的毕业设计中，我成功地开发了一个功能相对完善的防火墙，它实现了包过滤功能，并根据用户规则对网络数据包进行过滤。这个防火墙适用于Windows系统，可以有效地屏蔽不安全站点和过滤网络数据，提升系统的安全性，防止外部网络攻击。然而，在实现过程中也发现了一些需要改进的地方，其中一个主要问题是用户需要手动输入源/目标IP地址、端口和协议，对于不太了解计算机网络的用户来说可能会存在困难。

在开发过程中，我深入研究了TCP、UDP、ICMP协议和IP封包过滤驱动，并使用VC++编程语言进行实现。本次设计让我对网络编程和防火墙技术有了新的认识，也更深入了解了VC++编程语言。这对我未来的学习和工作有着很大的帮助。我将继续学习和提升自己，在网络编程和防火墙技术领域取得更大的成就。

展望未来，包过滤防火墙将成为一个智能、高效、自适应的安全防护系统。它将能够主动应对各种网络威胁，并通过监控和分析网络中的流量和活动来识别潜在的恶意行为和攻击模式，及时采取相应的防御措施。防火墙还将能够获取来自云端的实时威胁情报，并与其他安全设备进行信息交换和协同工作，以提高整体的安全防护能力。同时，通过实时监测和评估网络威胁，防火墙可以自动选择最合适的防御措施，并对网络流量进行动态的优化和管理。

总之，我的毕业设计不仅为我提供了对网络编程和防火墙技术的深入理解，也为我打下了坚实的基础。未来的包过滤防火墙将继续发展，成为一个强大而智能的安全防护系统，为网络安全提供更全面的保护。我将持续学习和努力，以在这个领域取得更大的成就。

参考文献

[1]张静,周佐.防火墙深度包检测技术研究及算法改进[J].自动化与仪器仪表,2018(03):46-50.

[2]Zhang Yonggang.Research and application of next-generation firewall technique in medical network[J].Journal of Computational Methods in Sciences and Engineering,2022,22(5).

[3]靳培英.《防火墙在信息物理云计算中的作用与安全》英译中翻译实践报告[D].天津理工大学,2020.

[4]陆嘉程,向燕冰,王远英.基于微软NDIS中间层驱动的防火墙在广电信息系统中应用[J].有线电视技术,2019(06):96-98.

[5]郝卓楠,谌颐.融入智能检测引擎的AI防火墙[C]//中国网络安全产业联盟.2022年网络安全优秀创新成果大赛论文集.《信息安全研究》杂志社,2022:145-149.

[6]李红映,张晓曼,张天荣.基于信任机制的网络防火墙状态检测模型[J].计算机仿真,2022,39(04):428-432.

[7]Google Inc.;Patent Issued for Low Latency Server-Side Redirection Of UDP-Based Transport Protocols Traversing A Client-Side NAT Firewall(USPTO 10,129,216)[J].Computer Weekly News,2018.

[8]杨阳,罗清.防火墙VPN技术在江苏广播中的应用[J].视听界(广播电视技术),2018(06):32-35.

[9]李冬芬,于北瑜,肖敏.基于Windows的包过滤防火墙的设计与实现[J].网络安全技术与应用,2018(05):15-17.

[10]杨华,董华敏.ICMP协议故障检测应用分析[J].网络安全和信息化,2021(07):155-157.

[11]黄佳民.安全网关高性能数据包过滤关键技术研究[D].北京邮电大学,2020.

[12]许国栋.IPv6网络的安全风险点与应对建议[J].数字技术与应用,2023,41(02):237-239.

[13]周磊.防火墙技术在计算机网络安全中的应用[J].数字技术与应用,2022,40(12):246-248.

[14]朱帅.防火墙规则集动态优化研究[D].北京理工大学,2018.

[15]Qi Yina.Discussion on computer network security technology and firewall technology[J].International Journal of New Developments in Engineering and Society,2022,6(4).

致谢

在完成本篇论文的过程中，我想向许多人表达我的真诚感谢和诚挚的谢意。

首先，我要感谢我的指导教师。感谢您在整个研究过程中给予我的耐心指导和宝贵建议。您的专业知识和丰富经验为我提供了深入了解研究领域的机会，并在我遇到困难时给予了关键的支持和鼓励。

我还要感谢我的同学们。你们的帮助使得研究工作更加顺利和高效。我从你们身上学到了很多，并且在你们的鼓舞下不断进步。感谢你们在研究中给予的支持和积极的讨论。

此外，我要感谢我的家人和朋友。你们一直以来对我的支持和理解使我能够专注于研究工作，并在我遇到挫折时给予我无限的鼓励和动力。没有你们的支持，我无法完成这篇论文。

最后，我要感谢所有为本研究提供支持和帮助的组织和个人。你们的贡献和资源为我提供了宝贵的研究条件和机会，使我能够开展深入的实验和分析。

在此，我再次向所有给予我帮助的人表示最衷心的感谢。你们的支持是我完成这篇论文的重要动力，也是我继续追求学术研究的动力。感谢你们的无私奉献和付出！

谨向你们致以最诚挚的谢意！
