摘要
伴随着人们矿产资源的开采，矿产资源日益紧缺，空气污染日益比较严重。探寻更清理高效的可再生资源已经成为重中之重。丰富、可再生和清洁的太阳能大大的有利于人们利用。电子产品在日常生活中发挥了愈来愈重要作用，但是其用电量非常容易匮乏。尤其是度假的情况下，为人们带来很多不方便。怎么解决这种情况？针对这一难题，文中简单介绍了一种带单片机控制电源的携带式太阳能充电头设计，利用光学原理将太阳能转化成电磁能。作为开关电源能够给电子产品电池充电，具有一定的优势。
关键词：太阳能，光伏发电原理，单片机，电池，DC/DC变换
第一章绪论
1.1本课题研究背景
手机已成为大家日常生活不可缺少的携带式电子设备。尽管每台手机一次充电耗电量看上去无足轻重，但由于它是量多范围广的商品，充耗电量却不可被忽略。据计算，在我国一年中手机上消耗8亿度电。另一方面，在我国是太阳电池片生产强国，总产值已占全球1/2，但95%的太阳电池片出入口，比较严重依靠国际市场，增强了产业链安全隐患，亟需开发中国应用商店。文中设计方案一种太阳能手机充电头的电源电路，合乎绿色环保现代化的消费观念，乃为太阳电池的广泛运用提供一种构思[1]。
煤和石油忍不可再生能源的耗费，能源危机日益令人担忧。在很多可再生能源中，太阳能远没有耗光，而是一种理想化、清洗和高效的可再生能源。大家有着丰富的太阳能网络资源，并且近些年，大家资金投入了很多的电力能源用于我国太阳能科学研究，也取得了一些成效。太阳能发电在未来的几十年方面具有非常大的发展前景。
太阳能充电电池根据太阳能各种材料间的相互影响立即造成电磁能，且不耗费燃料或排出空气污染物，如二氧化碳，都不破坏环境。这对美化环境减少温室气体的排放是不可或缺的。太阳能的应用有两种关键方位：太阳能转化成热量。太阳能转化成电磁能，充电电池可谓是太阳能充电电池。太阳能电池适用范围从军队到宇宙空间，到工业生产、商贸、农牧业和通讯。伴随着太阳能光伏技术的发展，太阳能充电头便应时而生。
1.2本课题研究目的及意义
伴随着电子产品通信工具的兴起，大家常常会在外出旅游的时候会有这种经历，在列车、汽车等并没有电源代步工具上手机上突然没电了，使手机在信息传递中越来越盲目跟风，给人民群众产生比较严重的不良影响，有时候还导致非常大的财产损失。为解决这个问题，文中开发了一个携带式太阳能充电器，这一充电头能够很好地处理这个问题，这极大地便捷了我们生活。这一太阳能充电器节约了动能，应用还便捷，是外出旅游的必需品。
对这一文章的科学研究有利于能够更好地夯实所取得的专业知识，将理论和实际结合在一起，将知识转换为生产主力，发展趋势行为能力，创造财富和便捷大众的生活。
1.3本课题研究的主要内容
携带式太阳能充电器将太阳能转换成电能，并且通过操纵电路充电电子产品。文中阐述了携带式太阳能充电器工作原理：太阳能转换为电能，根据DC/DC电路变换电路和充电开关电源电路进行修复。锂电池工作电压做到调整值以前以直流电路迅速充电，随后反过来的以稳定工作电压充电，进而有利于电池电量的维持[2]。应用片式结构与USB接口实行智能控制系统，以调整导出电流电压，载入电子产品，并且在负荷结束后全自动终止负荷。在有阳光的地方组装太阳能光伏板，能将电子产品装进方便快捷的地区，携带式太阳能电池板基本上随时都可以充电，进而很大的便捷了出行。
第二章手机充电器
2.1手机充电器的发展历程
手机的应用离不开手机充电器，随着手机的蓬勃发展，手机充电器也经历了太多发展趋向。
手机都会标准配备“两电两充”，一个是与手机压接地装置对着，另一个是放进电池充电座。座式充电器方便快捷，运用方便快捷。一般分为二相固定不变插脚和二相/三相可塑性插脚。它的作用重要在于其所采用的AI处理芯片IC。目前IC早就发展为第三代，经过前2代IC的提升，运用第三代IC创造出来的座式充电器功效较为完善，能直接为手机运用蓄电池充电。
但由于手机品种繁多，充电器类型各不相同，一旦遗失损坏，会给手机的应用带来一定的不方便。遇到这样的情况，全能型充电器发生。万能充依据调整导出来开关电源接触面，用快速夹具夹住充电电池已经达到了给不一样手机电池充电目的。
但是当大伙儿外出手机突然没电时，上面这些充电器皆因务必开关电源无法使用，因而度假旅游充电器、车载式充电器、太阳能发电站充电器这种并没有务必开关电源充电器就应时而变了。度假旅游充电器容量精致、便于携带。其插孔线为固定在变电器或者将变电器和接线分开。变电器和接线分开的旅行充电器只需简易拆卸插孔线就可以为不一样型号规格手机蓄电池充电。并且，度假旅游充电器一般都设有防过电压保护电路。车载式充电器用车载点烟器作为开关电源马上为手机蓄电池充电。提高工作标准电压非常低，车载式充电器内部构造只需有过电压保护电路就能。太阳能发电站手机充电器。应用太阳能发电站转化成电能向手机开展蓄电池充电。
2.2手机充电器的工作原理
2.2.1手机电池的工作机理
手机工作离不开电池。现代科学技术中，将可以带来、电能的携带式、独立的化学反应称之为电池。电池按使用寿命分成一次电池和二次电池。原电池也称为不能电池充电电池或原电池，从电池的单边反映中获得电磁能，电池的充电放电会让电池因素产生永久、在所难免转变。二次电池又被称为电池充电电池，在使用过程中能够持续充电放电，能够重复应用。
最开始手机上电池是镉镍电池。镉镍电池有记忆能力，即在每一次电池充电前应确立将耗电量运用完。由于镉镍电池的记忆能力与对空气污染已经被渐渐地替代。镍氢电池续航力比镉镍电池长，记忆能力效果是不起眼，且电池具有用电量非常大，物美价廉，因而得到广泛运用。但镍氢电池使用这个时间非常有限，且尽量在电池用完后在电池充电，才能够提升电池的使用期。
现阶段，在电池应用中，由于锂电池净重比较轻、储能大、经济实用而且没有记忆能力预期效果，经久耐用，绿色环保而得到广泛运用。常说锂离子电池是指分别用两个能可逆地联入和脱嵌锂离子电池的物质作为正负极组成的二次电池。锂离子电池是通过锂离子电池在正负极之间转移来完成电池充电放电工作上，因而称之为“摇摇椅式电池”，别称“锂电”常见的锂离子电池一般是指两种物质构成的二次电池，可作为正极和负极可逆性地出入锂离子电池。锂离子电池为什么被称之为“摇椅式电池”和“锂电池”，是由于锂离子电池在正负极中间挪动，进行电池的充电放电。
锂离子电池是由正级、隔膜、负级、邮寄锰酸锂电池和电池机壳组成的。正极有效成分一般为锰酸钾或者钴酸锂电池组成的：隔膜是一种独特复合包装袋，可以让共价键通过，反倒是电子的绝缘导体；负极是由煅后石油焦或者类似煅后石油焦结构的有效成分组成：有机电解液是溶解有六氟磷酸锂的碳酸酯类有机溶液；电池机壳易患铝壳、电镀镍机壳、铝塑膜等。当锂电池充电的时候，增加电池充电电池二级的电位差迫使正极的化合物释放出锂离子电池，放入负级精神病排雷呈片层结构的碳中。电池充电整个过程一般分为2个阶段：恒流电源快充阶段和稳压管电流值降低阶段。恒流电源快充环节，充电功率持续增长至电池标准电压，再通过外置电源操纵转到稳压极管环节，工作标准电压并没有持续上升——确立不宜长时间充电，电流值则伴随电池容量上升慢慢减弱到设定的值，最终开展电池充电。充电的时候，锂离子电池从层状结构的碳中进行析出，与正级里的化学物质再根据。锂离子电池形成了运动时的电流。
2.2.2手机充电方式
伴随手机的发展，充电方法也是越来越多样化。传统式充电方法包括直充、充电座、万能充这种。这类充电器都可以连手机与开关电源，根据自身的变换设成手机充电。当身边无开关电源能用时，这类充电器将无法工作上，且除开万能充外，其他两种就只能为固定不动某类手机充电，应用上有着非常大的局限性。除掉传统式充电方法，近几年来各式各样有创意的充电方法五花八门。
一、利用运动产生动能为手机充电。例如，将动能转换电能机械设备马上拼装在自行车上，依据骑单车者运动中产生的机械能马上为手机座给予电力安装工程为手机充电。
二、利用电能为手机充电。可以利用USB接口投屏电视、电子计算机等为手机充电。
三、利用大自然能源为手机充电。比如近几年来太阳能发电站、风速的利用早就日益健全，将太阳能发电站、风速转换成电能给手机充电。
之上的这些充电方法都是早就较健全、实用的方法。近几年来，很多有创意的形式正不断地被明确指出。例如利用人体运动中产生的热值、利用人体心率所形成的机械动能、利用开合手机中产生的机械能这种为智能机给予电能。不过目前这一方法也还处于理论依据研究阶段。
2.3太阳能充电器的优点
太阳能是一种并未耗光的能再生能源，为太阳能充电电池提供持续不断的能源在便捷、环保节能和安全生产方面具有一定的优点。
太阳能充电器与一般充电头对比有如下优势：
适用外界旅游。如果你度假的情况下，只需要在有阳光的地方摆放携带式太阳能充电器，就可以为电子产品提供电力工程。充分保证通讯顺畅，针对钟爱出游，跑业务的人群有很大帮助。
由太阳能来提供力量。太阳能为翠绿色高效率能源，并且光伏发电设备十分高精密平稳靠谱简易。
有着单片机设计智慧的。表明电路状态的改善电流电压检验保护电路，并且为各种各样电子产品提供开关电源。
第三章系统硬件设计
太阳能发电充电器主要是由太阳能发电充电器电路、锂电池维护电路、通讯沟通交流（电压）充电电路、内部结构充电电池充电电路构成。该充电器一般可以利用太阳能电池根据太阳能发电充电电路对于（机充方式）或手机锂电池（充电座方式）开展充电，做到绿色环保的目的，也可以达到野外旅行无市电供货时手机充电必需。但可能遇到因为夜里或下雨天这种无阳光状况，作为填补，该充电器可采取内部结构蓄电池对于充电，太阳能电池板或市电都可作为该蓄电池的供能物质[3]。为了能与手机上锂电池充电电路相符合，内部结构蓄电池也选用锂电池，我们在选择3.7V 2000mAH的18650锂电芯，锂电池的维护电路可防止因为过度充电过放对充电电池本身导致长期性的损害。
因为大自然光照度的随时随地更改也会引起太阳能发电电池的电压输出不稳定，应使用一个适宜的直流电的稳压管电路，对太阳能电池工作电压输出开展稳压管后对手机充电。这儿应用二块串联的6V太阳能光伏板。因为手机和系统的内部蓄电池全是锂电池，其充电限定工作电压为4.2V，可以选用MC34063 DC/DC逆变电路操纵电路和GM3583锂电池充电管理方法电路。
MC34063是一片式双极型线形集成化电路，专门用于直流电—直流变换器操纵电路，片内包括温度补偿带隙基准源、压摆率周期时间操纵振荡器、控制器和高电压输出开关等服务，能输出1.5A的开关电源[4]。该IC模块工作标准电压为3-40V而太阳能输出工作电压彻底可以满足这一标准。MC34063被变换之后可以输出5V和6.5V。图3中的第一个MC34063输出5V作为充电开关电源。
机器设备充电模式中，电脑内部有充电维护电路，不用设计。依据充电方式，能选GM3583进行锂电池的维护和充电。因为机充模式下，电脑内部已经有充电维护电路，不用再行设计方案。针对充电座方式，可以选用GM3583完成对锂电池的维护充电。GM3583是一款完备的每节锂电池用直流电路/稳定工作电压线形充电器电路，具备自动检索充电电池极功能，适用普通三灯或二灯电路标示，有过流保护作用，电子器件需求量偏少。该控制模块工作标准电压为6.5V由图3中第二片MC34063给予。
3.1系统总体设计方案
太阳光线的明显改变和电池内部的电阻器促使太阳能发电电池在使用过程中造成不稳定输出工作电压和下降的输出电流量。这就需要电荷操纵电路，该电荷操纵电路将电池板输出交流电压转换成电池的充电工作电压[5]。当太阳能发电融入时，太阳能发电被太阳能电池板消化吸收并转化成电力工程。因为充电器一般应用快速充电加工工艺，在充电后不到位终止电池会导致烫伤，并且对电池的使用寿命造成严重危害。我们应该一个高效的检测系统，由于51序号的单片机设计是当前应用最普遍的8个单一系列的，拥有丰富的发展趋势资源与低发展成本，因而具有一定的魅力。该平台应用AT89C51单片机设计作为电荷电路控制板并实现智能化充电全过程。数据收集和变换由ADC0809开展，然后由AT89C51片式解决，进而给予智能化输出和电路操纵。并且在电路中加入键和表明电路以提升电路的完好性。图3-1为系统软件总体设计方案平面图。

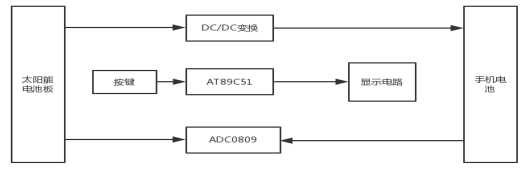

图3-1系统总体设计方案示意图
3.2太阳能光伏系统
太阳能光伏可以直接转换成电磁能。在电子光学照明灯具下，太阳能电池部件能够产生一定的电位差，并且通过串联连接电池组件产生太阳能电池平方米列阵。进而产生输入电压。电子设备由智能控制器电池充电。
现如今，太阳能光伏技术的发展逐渐从新科技行业，如室内空间，引入到我们的生活中。伴随着太阳能电池制造技术的发展和光学电动机的改善，太阳能的利用将于全球太阳能发电市场中占有更重要的地位。
3.3应用7805
LM7805电路包含过电流产能过剩、超温和调整管维护电路，这种电路靠谱、便于使用及成本费用低。在使用热管散热器后，输出电流做到1.5A，并可以根据外界连接得到不同类型的电压和电流。开关电源电路设在LM7805周边，是一个持续正电压平稳电路，输出电压可以达到5V。

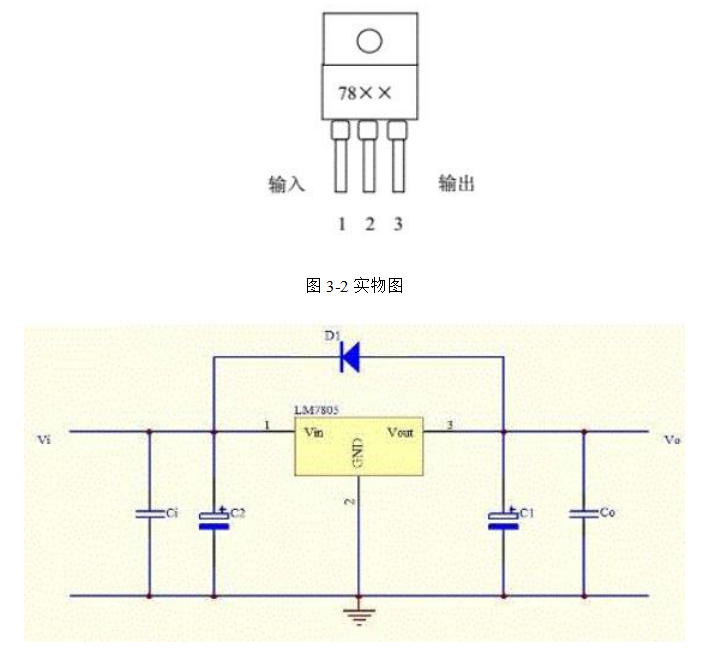

它实体图为图3-2，典型性运用电路图为图3-3。图3-2中1脚接键入，2脚接地装置，3脚接输出。
图3-3典型应用电路图
3.4控制电路设计
3.4.1单片机简介
AT89C51是由ATMEL制造出来的性能卓越低电压CMOS8位单片机由ATMEL密度高的与非易失性存储器技术性制作而成的包含多次重复擦掉的写保护程序存储器和128B随机存储器数据存储器的处理器与规范MCS-51计算机指令、8位通用性微处理器和运作较好的闪存芯片模块适配[6]。能够提供许多高项目投资、灵活的控制领域。
引脚作用
处理芯片一般在CPU、程序存储器、存储器以及输出插口上工作中。他们均由机床主轴轴承和单片机连接。图3-4表明单片机的引脚图。

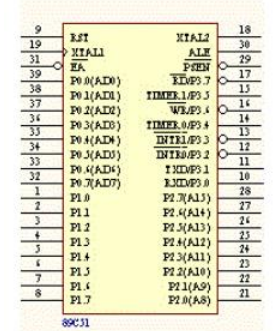

图3-4引脚图
图中为单片机AT89C51的引脚图。有40根针可以分为四大一部分：开关电源、时钟、专用型控线、通用性多用途输出和输入规范I/O口在其中6条引脚在保证任务目标之间的互联：40脚Vcc和20脚Vss，这两个新项目都是为了处理芯片供电系统[7]。18脚、19脚是时钟数据信号，A为中间模块设备比较有限电脑操作系统给予时钟，比如同步；两个电源插头，EA和RST，这两个电源插头是以程序存储器工作表格里外所选择的脚，RST大部分再次开启单片机。
最少单片机系统软件
单片机最小系统一般称之为最小app APP手机软件管理系统软件，要以最小单片机原始一总数使单片机手机app正常运转的系统软件相较于51系列产品单片机，最小系统般包括单片机、结晶谐振电源电路和复位电路。单片机：AT89C51系列产品或其他51单片机响应式系列产品；谐振电源电路：典型性震动为11.0592 MHz/12 MHz；复位电路：由串联电力电容器的电阻器和电力电容器工作标准电压的必定特点组成。接入设备开关电源时，RST管脚具备由开关电源RC值所决定的匹配电阻。RST机床主轴轴承具备高质量持续多台循环时，校正最著名的51单片机RST管脚。一般建议c为10U，R and R为8.2K。

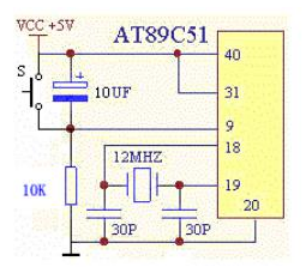

图3-5单片机最小系统图
3.4.2单片电路
系统软件单元基本功能是控制信号检测、键和操作显示器连接，以控制显示器输出。故选用AT89C51单片机设计系统对开展控制。
原理是由电气设备就近校准，规定键入键盘并依据键盘的输入状态明确太阳能充电器的功效。然后又探寻键盘来确认输出尺寸或输出电压。再将PWM输出功率比传送给对应的次级线圈计划方案，运行电流或输出电压，并将数据发送至表明电源电路来确认电流或工作电压[8]。在输出环节中应用计时器的时间也检验输出，并把PWM输出功率比调整到设定值。在电池充电期内，根据检验电流尺寸来决定电池充电量，进而更改充电模式或明确电池充电是否停止。
3.5电流电压的采集及转换
因为环境因素危害，太阳能电池的输出工作电压不稳定，当电子器件蓄电池充电和饱和状态时，稳压电流量随着时间而降低，所以需要搜集太阳能电池。输出的电流电压信息，通过AD转换后由单片机设计开展确定是否要进行脉冲宽度调整使之贴近预设值。
ADC0809是CMOS部件，包含AD-8位逆变电路、八信道时分复用开关和与微控制器适配的控制逻辑，可以直接与片式插口应用。
ADC0809内部结构逻辑结构

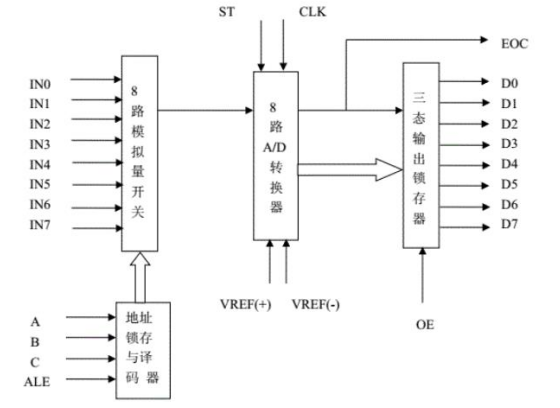

ADC0809包含一个八通道仿真模拟开关、一个A/D转化器、一个详细地址锁和一个数据选择器和一个三情况输出锁。多路复用器挑选八个仿真模拟信道，确保在变换时和A/D转化器一起键入八个仿真模拟控制模块，该三情况输出锁用于锁住A/D转化的数据，并且在OE高压时从输出锁中清除转移数据信息[9]。图3-6为ADC0809内部结构图。
图3-6 ADC0809内部结构图

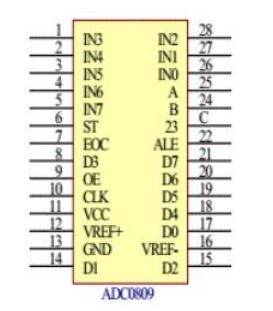

引脚结构
图3-7引脚结构图
CBA通道选择如下表2-1所示
表2-1 CBA通道
在方案设计中，单片机设计POtcp协议接受来源于ADC0809的信息，P2.0、P2.1、P2.2数据信息被先后输送到ADC0809的地址线a、b、c，P2.3移动数据在ADC0809的终端上
ADC0809的具体操作流程为：在P2.0、P2.1、P2.2中键入3位地址后，使P2.3输出为上拉电阻，在地址锁中存放地址。依据编解码通道仿真模拟地址进到电压跟随器，向下调节起止点，使EOC输出数据信号依据D/A变换缩小。这说明在AD转换进行以前，转换一直在开展，EOC变为标示AD转换结束高电平，文件存储在锁内，中断请求被发送至片式[10]。使P2.5输出高电平，三情况输出门打开，将最后导出来到系统总线，单片机设计载入P0端口号，便于进行下一步解决实际操作。
本定制的电流收集是由ACS712所进行的，这是一个线性电流感应器，主要运用于检验正电荷电流并实现电流追踪作用。并把要测电流输送到单片机设计电源电路来完成对电源电路电池充电部分操纵。
3.6按键电路设计
在设备中，单片组成被作为独立组合键和在线组合键。一个独立的键盘操作方式简易，每一个键各自传送到单片机设备一个I/O插口。行列式按键不容易占有过多I/O网络资源但工作方式比较复杂。因为设计里没有许多键，因此根据独立按键减少电源的程序编写艰难。本设计的按键接线方法如下图3-8所示。

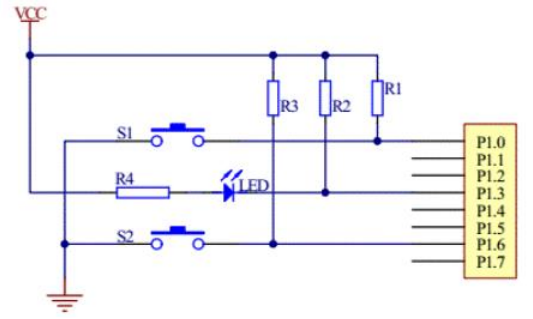

图3-8按键接线图
由于ADC0809收集线路连接到一个片式端口的P0口，由P2端口操纵，然后由P3端口串联传输，功能键与P1口相接，P1.0、P1.6用以挑选输出函数，P1.3用以过电流保护显示灯，P1.6表针表明移动电池的负荷，按P1.0作为一般直流稳压电源应用。
3.7数码管显示电路设计

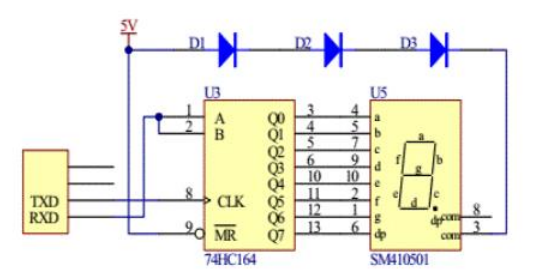

本设计方案应用根据串行通信的LED数字管静态数据显示电源电路将显示的数字代码发送到通信接口并把新代码发送到新的信息显示设备。一般根据外界串行通信链和74LS164转化器应用，I/O口的平行面拓宽。图3-9为数码管光耦电路图。
图3-9数码管驱动电路图
下图3-9是单片机的AT89C51的数据格式表明网页页面。74HC164产品系列的外接LED表明电源插座AT89C51的RXD为数据信息输出线，TXD为参考点脉冲计数器，并接的Q0-Q7输出与LED显示器A-DP级running引脚连接。本设计采用公共阳极数码管，开关电源脉冲信号连接开关电源VCC、LM7805为开关电源电路系统软件供电系统。三个串联二极管能够缓解压力，为数据段给予饱和度。假如表明字段，则相对应的74HC164偏位储存器的输出务必比较低。
3.8 DC/DC变换电路的实现
DC/DC电压转换器是把键入输出的DC电压转换给其他DC电压的电压转换器。直流电光纤激光切割电路是充电锂电池的电源装置，主要运用于电压转换。电压为电路规范，保持高转换高效率，延长电池寿命，降低工业设备容积。

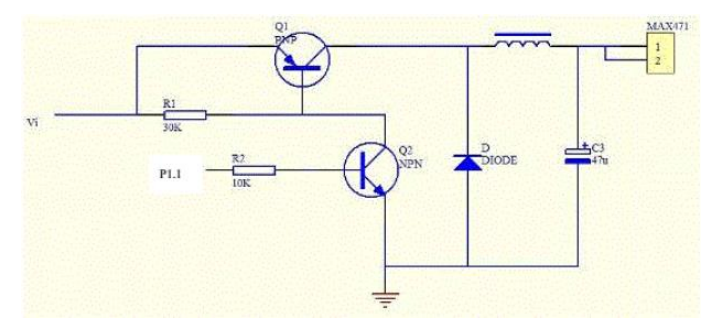

本电路需要电力能源主要来源于太阳能光伏板，因为其余部分未提供电磁能，当推进器将太阳能发电转换成电路所需要的电压时，键入一部分电压一直超过导出一部分电压，故选用降压斩波电路[11]。图3-10为降压斩波电路图。
图3-10降压斩波电路图
第四章系统软件设计
4.1系统整体方案框架

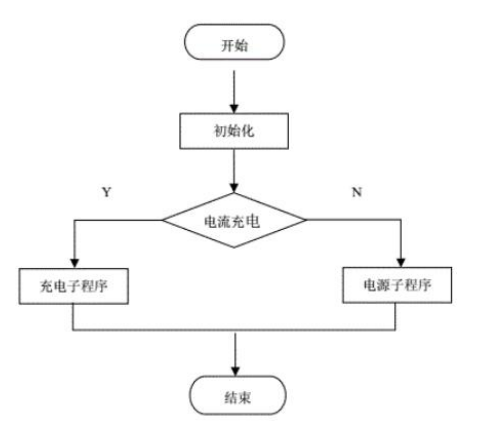

第一步初始化电源电路，主要参数、太阳能充电器工作状态的明确、PWM脉冲信号的搜集和测算、同步数据收集和脉冲宽度调制信号的功率运行周期的处理方法。系统软件总体程序框架如下图4-1所示。
图4-1系统整体程序框架图
4.2初始化电路

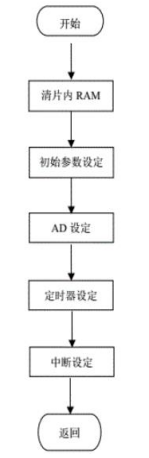

初始化是一个单片机设计的原始操作自然环境，主要包含在单片机设计操作后将RAM从板中取下并安装，这样有利于程序员操作，从而使得系统软件可以运作。设定系统软件操作主要参数，实行A/D设定，按时设定，中断设定，回到负荷每日任务。图4-2为初始化程序流程图。
图4-2初始化程序流程图
4.3按键采集程序
电脑键盘子程序检验开关，明确它是不是处在合理开关情况，并把传送数据给一个片式以开展下一次解决，处理后的数据信息在一定延迟时间以后存放在对应的计算机内存中，载入端口号务必有一定的时间延迟[12]。清除由触碰颤动所引起的延迟时间操作。功能键子程序流程图如下图4-3所示。
图4-3按键子程序流程图
4.4数码管显示子程序
在运作时，数字城管最先被初始化，数据管表明“0”，以确定P1按键有没有被按住，并不断确定是否有功能键。
表明子程序首先需要运行串行通信开口，并按照方式0操作，便于载入表明缓冲区域内表明的信息，并且通过控制表寻找对应的字符代码。之后在SBUF串行通信存储器中载入字符代码并且通过0方式推送[13]。为了能界面显示，将图表的起始地址作为DPTR数据信息表针存储器的数据库系统推送，将表明缓冲区域的信息作为可变性地址寄存器A里的偏位推送，随后检查表格。A DPTR在充电电池A中获取得到的结果是一个与数据相对应字符代码。
4.5数据采集及模数转换程序

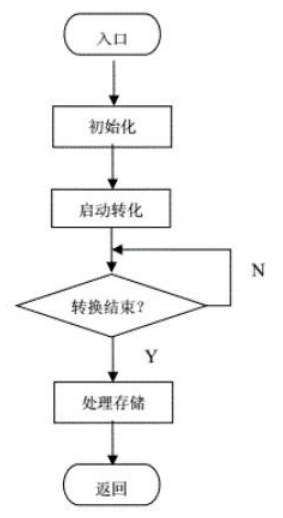

数据收集主要是由ADC0809的单片机控制，程序流程被分成初始化。数据信息，推送变换运行命令，接受、分析和存放在计算机内存系统中。图4-4为程序流程图。
图4-4程序流程图
4.6充电子程序设计

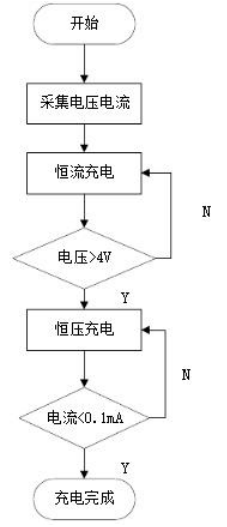

载入全过程分成两阶段，第一阶段为恒电荷，该恒电荷能够界定为电流，第二阶段为当充电功率做到4V后的4.2V恒电荷，恒电荷随着时间日益减少，直至电荷电流量做到0.1mA时，这说明充电电池基本上冲到了93%至95%的额定值用电量[14]。如果想持续电荷，则电荷电流量缓缓地下降至零，直至彻底充斥着。在载入期内，照亮“可再电池充电”灯。充斥着后，“充饱”显示灯亮，“电池充电”显示灯灭。图4-5为充电子器件程序流程图。
图4-5充电子程序流程图
4.7电源子程序设计
开关电源子程序主要运用于搜集工作电压和决定是否过电流，如果没有过电压，便对电压做出判断，然后通过与工作电压预设值进行对比来调节压摆率；假如但是电流量，就马上关闭导出。图4-6为开关电源子程序流程图。

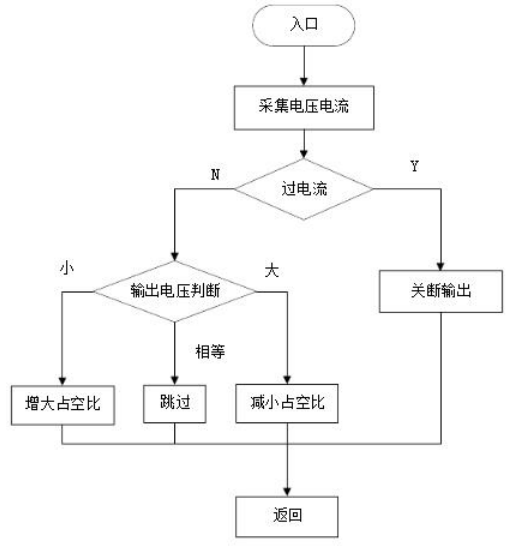

图4-6电源子程序流程图
第五章系统测试
5.1初始化仿真电路

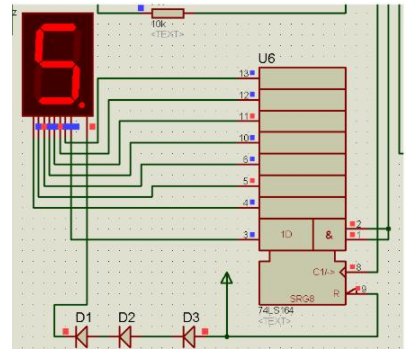

运行源代码，仿真模拟电路，在初始化后实行初始化电路以便于设定电路主要参数，显示屏中显示数达0，说明这时电路还没有开展充电。图5-1为初始化模拟仿真电路图。

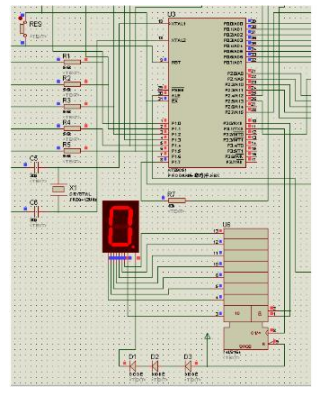

图5-1初始化仿真电路图
5.2电路充电与复位的实现
对其电路开展充电时，首先选择适合自己的充电方法，本设计方案关键对于开展充电，故假定选4.5V的充电形式进行充电，按下4.5V功能按键，随后按下作用切换键ENT[15]。选定功能按键以后，按下‘＋’键挑选电路的充电工作电压，输出电压各自显示的是4V,5V，输出电压显示图分别是图5-2，图5-3。

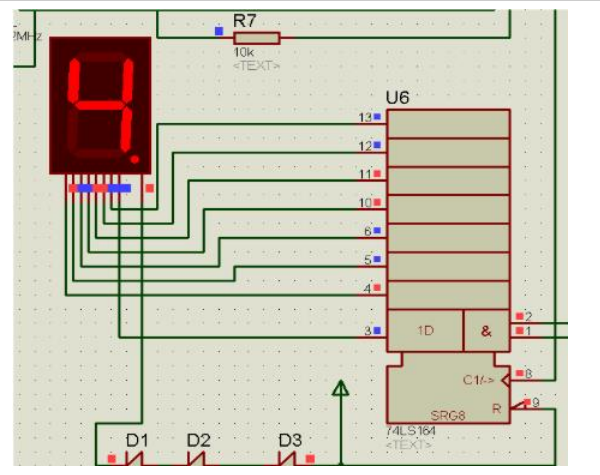

图5-2 4V输出电压
图5-3 5V输出电压
进行充电之后，就要开始电路复位，便于下一次开展充电实际操作，先按下功能按键‘＋’使其还原，随后按下ENT按键和45按钮，然后按照RES按键，按复位按键后。数码管显示器中显示0，这就意味着复位进行[16]。图5-4为复位进行图。
图5-4复位完成图
结论
本设计要在充分利用大学时间学习培训有关基础知识的前提下设计完成，分成两部分。是系统硬件设计和系统手机app设计。系统的硬件设计实现了AT89C51单片机设计、硬件电源电路设计和自动控制系统，控制回路和自动控制系统的硬件电源电路设计进行。硬件电源的设计目的在于制作电路设计图，明确电源电路的基本参数。对于PWM脉冲宽度信号功率由DC转换成DC所带来的难题，用单片机编程能够降低硬件成本费。
手机app设计选用模块化编程计划方案，分成系统源代码、AD转换控制模块、数码管显示控制模块、PWM脉冲宽度信号控制模块等。虽然对系统的程序编写有许多参照，可是此外，系统自身的设计其实是为了最大程度地简单化设计。
设计简易，原料便宜，非常适合理论结合实践。可是，因为时间期限，也有需要提升的地方，希望老师不吝赐教。
谢辞
本次论文得以成文，离不开我的指导老师黄俊的帮助。老师不辞辛劳对我进行了多次指导，使得我得以充分理解本课题的研究方向与研究脉络，从而帮助我在完成了相关课题的研究。在论文的定稿过程中，老师几次全文阅读我的论文，提出了大量中肯的意义，使我能够几易其稿，不断对论文进行完善、打磨，将最初的不成型初稿修改为能够满足毕业论文要求的成稿。值此论文完成之际，我再一次向老师致以最诚挚的感谢，谢谢您。
参考文献
[1]敬昌国.矿用储能电池高性能充电器的研究[D].华北科技学院,2021.
[2]张弛.基于GaN HEMT器件的新能源电动汽车车载充电器的研究与设计[D].陕西科技大学,2021.
[3]曾妍.汽车USB充电器参数检测台设计[D].长春工业大学,2020.
[4]董瑶.锂电池组充电器及其管理系统的研究与设计[D].西安电子科技大学,2020.
[5]彭佳娟.渗透学科交叉的手机充电器辅助电化学教学设计与实践[D].湖南师范大学,2020.
[6]段亚东.基于SiC型储能充电器设计与研究[D].北方工业大学,2020.
[7]陈桢函.简易太阳能充电器的设计与制作实验报告[J].内江科技,2020,41(02):141-142.
[8]李良.带容量统计的平充式充电器研究与设计[D].大连理工大学,2019.
[9]孙莉莉.简易+5V手机充电器的设计与制作——电子技术课程基于微课线上线下教改案例分析[J].科技风，2019,(26):110.
[10]张新伟.数字控制的电动汽车车载充电器的设计[D].北京交通大学,2019.
[11]宋信春.电动自行车的智能充电器设计与实现[D].电子科技大学,2019.
[12]吴晓东.LLC谐振式电动汽车车载充电器的设计[D].北京交通大学,2018.
[13]赵帅.基于无线电波的小功率充电器设计[D].东北农业大学,2018.
[14]朱雪帅.应用于移动终端充电器的快充接口电路设计[D].东南大学,2018.
[15]黄思齐.高效率高精度开关型锂电池充电器芯片的研究与设计[D].长沙理工大学,2018.
[16]闫行.基于半桥LLC谐振变换器的车载充电器的设计[D].华南理工大学,2018.
