智力竞赛抢答器

作品简介

本文介绍的八路数显抢答器具有电路简单、成本较低、操作方便、灵敏可靠等优点，经使用效果良好，具有较高的推广价值。无线遥控抢答器，它由8个发射器和1个接收器组成，可用于8组或8组以下的智力竞赛中。比赛前，将参赛组从0至7编号，每组发给对应的一个发射器。将接收器放于各组中央或前方。主持人按一下启动键后，抢答开始。此后，哪一组最先按下发射器上的抢答键，接收器就立即显示该组的组号并锁定，同时发出3次清脆的叮咚”声。以后，按下任何一路抢答键均不起反映。只有主持人再次按动启动键后，才能进行下一次抢答该电路由直流稳压电源、抢答器、超时报警与电子计分四部分组成。

关键词：智力竞赛；8位；抢答器

引言

在本次设计的过程当中，我们主要设计了一种可以让八人进行同时使用的智力竞赛的抢答器，而在该抢答器中，主要可以实现以下几种功能：

每一名选手都有一个抢答的按钮，按按钮的编号和选手的编号应该进行对应，抢答器中具有对强大的信号进行鉴别和显示的功能，并且进行体现。在抢答开始之后，如果有选手按了抢答的按钮，那么，该选手的指示灯是亮着的，并且在数码管上也会显示对应的编号，扬声器也会发出声音。在电路的研究过程中，应该使其具备自锁的功能，从而能够禁止其他的选手进行抢答，优先抢答选手的编号，并且一直保持到主持人将系统清零为止，而对应的强大，其应该有积分和显示功能的主要作用。对于预制的分数，可以由主持人来进行设定，并且在每一名选手的积分器上进行叠加，比如说选手答对问题的话，要加十分答错问题的话，就会扣十分这项机制。抢答器在进行设置时，一定要设有定时强大的功能，因为一次抢答的时间是由主持人所进行设定的，那么，在主持人在发出抢答指令之后，定时器才可以进行工作，从而发出对应的时间声响的时间大概0.5秒左右。通过本次设计的8路智力竞赛抢答器可以很好的实现8个队伍参与比赛的激烈场面以及公平公正的比赛规则，使得比赛进程得以有效控制。

2.设计方案

2.1设计方案和要求

（1）主体设计有支持8支队伍对应使用的8个按钮；

（2）节目主持人设置一个控制开关，用来控制系统的“清零”和抢答器的“开始”。

（3）抢答器具有定时抢答的功能。一次抢答的时间由主持人设定。并且在抢答开始后会对除此之外的其他按钮快速锁死，直到主持人清零。

（4）主持人点击开始后开始倒计时，当时间快要到零时开始报警，提示抓紧时间抢答，时间到达后锁死抢答按钮，避免超时抢答情况的出现。

2.2设计思想和原理

基于以上设计中所提到的要求，并且根据对应的功能，也应该设计强达电器以及主持人控制电路和电池电路的各个电路，能够实现自己的功能的作用，并且能够通过复位键使得电路进入就绪状态，等待强大，再由主持人根据题目的难易程度设定，之后可以使用“JIA SHI”和“JIAN SHA”两个按键，并且设定好对应的时间之后，再由主持人发布对应的抢答命令，同时，二极管会变亮，当我们看到二极管量时，那么，具体就进入了倒计时状态和抢到的状态，在电路当中，具有八个按键，如果有人按下按键之后程就会怕的是神仙按一下的，并且从对应的漱口处提出抢打者的号码，并且封锁键盘保持刚才按键按下去时刻的时间，从而禁止其他的案件进行输入一段时间之后就会产生报警信号，显示已经超时，不可以进行抢答，进行下一轮的抢答过程当中，主持人按下复位键之后，电路也开始复位，整体就会进入下一轮抢答的准备状态。

2.3结构电路设计

2.3.1 抢答器的电路框图

如图2-1所示是主要的电路框图，其中所存在的工作原理就是在接通电源之后，主持人，可以将开关拨到清楚的状态，使得整体的强大气处于静止状态，编号显示器灯灭时，那么定时器就会在设定的时间之内，主持人会将开关制定到开始的状态，宣布开始时就可以进行抢答抢答，既在开始工作时具有定时器的设计，并且扬声器会给出声响来，进行提示，选手再进行抢答时，抢答器完成就会优先进行判断对应的编号，锁存和编号显示应该进行及时的使用，抢答之后，通过设定禁止二次抢答，保持整体过程的准确性。

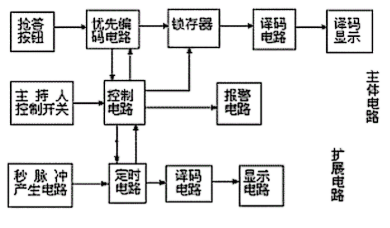

图2-1 抢答器电路框图

2.3.2 单元电路设计

（1）抢答器电路

我们可以按照对应的电路图来完成各种的输出功能，首先要根据按键的先后程序来进行编号，并且对应的编号也会随之记录下来，并且在进行抢答时，也要禁止一系列由于其选手在进行操作时所产生的错误现象，并且在工作的过程中，开关要一直保持，是在清除状态的，从而使得整个过程一直都处于在工作状态之下，当开关按下之后，也会进入开始的状态，抢答器也会进行到整体的工作状态，从而进行表达出在单元电路设计时，抢答器的电路是非常重要的，并且要进行着重的分析，能够了解每一个键位所表达的内容和指示。

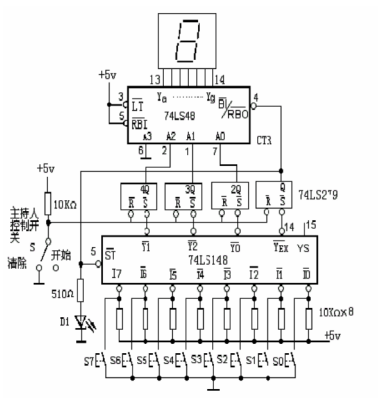

图2-3 抢答器电路

（2）复位电路的设计

我们根据复位电路的整体应用，并且将其分为以下两种类型，也就是上电复位或者是下电复位等，在这两种方式中，我们可以进行手动或者是自动的方式来进行展现其中的效果，其中的电路图我们可以参照下图所示。

图2-4 复位电路示意图

2.3.3 定时电路设计

为了能够使得强大变的更加合理和完整，我们应该根据题目的难易程度来对墙打时间，请设定，所以，在本次设计的过程中，就设置了对应的强大定时电路，其中就包括两个案件，这两个案件主要是由主持人来进行控制的，主持人，进步之后，并且进行设定。

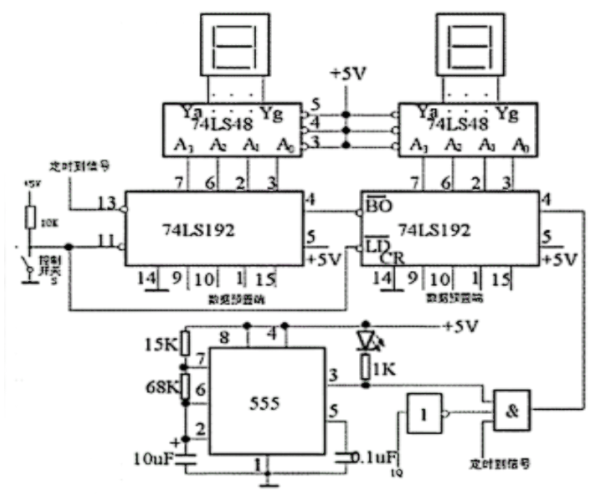

图2-5 可预置时间定时电路设计

2.3.4 报警电路设计

那我们暂时的电路图中，这项电路图主要是应用在报警的现象当中，如果出现报警的信号，可能会出现井号以及其他动作的发生，其中最简单的就是通过喇叭驱动的方式来使各个零部件进行运行，从而表达的指令和效果，但是如果想要输出电路的话，仍然需要进行连接，一个上拉电阻才能够进行整体的设计，完善整体设计的过程。具体的电路图我们可以参照下图的报警电路示意图所示。

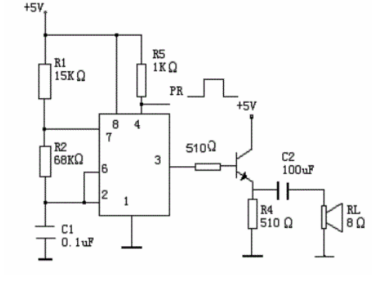

图2-6 报警电路示意图

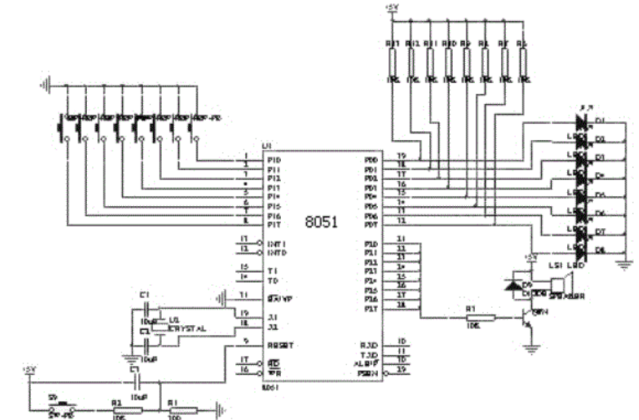

图2-2 抢答电路的接口电路

3.技术指标及故障处理

抢答器使用说明

在展开整体的竞赛活动时，应该首先布置好的对应的场地，将抢答者的按钮来放在参赛桌上，并且每组按钮当中的二条线应该根据对应的场地大小来进行相连，并且将其中的插头插入机后，插座中的八个组当中。

（1）开机

首先，应该按照电源开关和显示屏左边的强大器的指示灯来进行显示对应的数码管读数。

（2）设定“抢答“倒计时时间

在显示屏左边的墙打灯亮时，对应的数码也会进行显示，我们可以利用对应的按键来确定抢答的倒计时时间，可以选定在1到99秒当中进行，设定好之后，按下抢答计时间就能够完成对应的工作。

（3）设定“答题倒计时时间

首先，我们应该按一下答题记时间，并且在显示屏显示临时进入整体等待状态。

（4）测试各组抢答按键

首先应该按一下各个组当中的抢答按钮，并且按照其中所显示的数字和提示音来进行整体的工作，并且测试每一组当中的抢答按键是否发挥了作用。

（5）启动抢答倒计时，开始抢答

在对应的键位灯闪烁之后，主持人也会开启宣布抢答，并且马上进入到抢答的界面。屏幕中所设定的强大倒计时，也是整体的倒计时时间马上临近些术室华进行的，并且在返回时也会出现待命的状态，这是在设计的过程中要非常严谨的进行研究并且进行电路设计的一个问题。

在进入抢答倒计时之后，会有对应的参赛组进行抢答，屏幕中也会显示对应的组别号，并且发出对应的提示音来进行发布指令。

（6）启动答题倒计时

在对应的灯为闪烁状态之后，也就显示对应的参赛者是进行抢答成功了，如果出现相反的现象，那么就可以看作为抢答失败，在这几个过程当中，通过对电路的设计就可以进行表达，出现倒计时之后，也会具有对应的体验来提醒观众。

（7）提前取消倒计时

因此，无论是在抢答或者是答题的过程中，都应该按照对应的倒计时时间来进行提出或者是退出，比如说按下取消键之后对应的按键也会产生指令。

（8）重设倒计时时间

应该对倒计时的时间进行合理的设置，并且能够保持倒计时的指示灯可以及时进行提示，也能够发出对应的指示音。

（9）主机控制加/减分

在整体的答题完毕之后，可以给那些抢答的选手进行加分，通过电路的设计来找出对应程序的设计问题，一切进行排序来选取更符合标准的选手进行分类，主持人，应该对这些评分的规矩进行规定，能够体现出对应的扣分或者加分项，并且进行酌情修改为也可以酌情给分。

（10）违规抢答

当主持人读题完成之后，就可以宣布抢答，并且按出相关的按钮，发出提示音来提醒各位选手及时的进行抢答。

常见故障

比如说在开机的时候没有对应的解决方法，使我们首先应该检查对应的电源是否已经插好，保险丝是否处于正常的状态之下？开关是否具有接触不良的现象，对这几个方面进行视察和解决。

4.总结和体会

通过本次设计，我充分认识到了自己所学有限，还需要更多的实践和学习来扩充自己的知识面和认知。从拿到这个题目的苦恼开始，到下定决心收集相关资料，最终在老师的指导下逐渐了解本次设计的步骤和关键，开始进行本次设计的理论和实际操作。在这个过程中可以说是困难重重，但同样也让我获益匪浅，不尽让我在探索中逐渐掌握了研究和设计的方法，还让我充分认识到自己的不足之处，查漏补缺，进一步巩固了自身所学，为以后进一步的学习和研究打下了扎实的基础。在实际操作方面，通过自身动手去制作不仅锻炼了动手能力，还可以很好的将理论与实践相结合，特别是在焊接部分，更是让我充分明白了电路焊接的技巧，这是十分宝贵的技巧和财富。

至此，我完成了我的毕业设计，由衷的对我的指导老师表示感谢，同时，还对帮助过我的同学以及授课的老师表达真诚的谢意。
