基于Java web停车场管理系统的设计与实现

　摘要

随着全面小康时代的到来，人民的生活发生了翻天覆地的变化，很多人为了提高生活的质量和出行效率都会考虑去买一部车来办公，出家旅行，这也导致了车辆的迅速增长。在我们的日常出行中难免会遇到堵车难，找车位更难的问题，因此就出现了怎样解决停车难的问题。本停车场管理系统由此诞生。

本课题以Myeclipse作为运行载体，通过Myeclipse Tomcat7服务器和MVC的开发模式，以Mysql-5.5.27作为数据库在J2EE标准的前提下实现了一种B\S架构的系统。本系统将网络和现实相结合，突破了传统停车场的限制更加适应当代社会对停车场的管理需求。

　关键词：J2EE；B/S结构；Mysql；MVC；

　　1绪论

　　1.1系统研究背景

从上世纪八十年代开始，停车还只是少数人的需求，停车场的出现成为了一个新的行业，那时停车场的主要职能是保护车辆，一人一凳一壶茶成为了那个时代的一大特色，那时的车辆是财富和权利的象征，停车场还不发达，人们停车一般停在道路两旁，有的人会给小费让人看着，通常情况只有富贵人家院子才有停车场。

上世纪九十年代初，随着外国企业的涌入，一些先进公司带来了一些发展思路和停车理念，为了更好的服务车主，提高物业水平，以停车行业为目标所带来的相关技术和理念出现了分水岭，推陈出新成为了时代发展理念。此时的停车场还停留在收费管理阶段，进出口控制系统的出现也是模仿外国的收费管理系统。要想解决这种问题就要进行创新。

1.2研究意义

传统老套的停车场收费管理系统已不再满足人们的需求，放眼现在，很多汽车行业的人们开始着手于改造停车场的进程中，这是机遇也是一种挑战，谁能领先于对方抓住当今信息化的大潮流，谁就能在停车场市场抢占先机。

我们经常会遇到这样一个问题就是去到很多老旧小区，包括一些商场去停车发现转了一圈竟然没有停靠的位置，这不仅浪费时间，还会影响到自己的心情。上下班高峰期经常是堵在停车杆下一车一杆，付着零钱，这种等待经常让车主焦头烂额。

这些停车场，都在存在这样一个问题，工具老旧，网络环境差，所以迫切需要一个停车场的管理系统来处理这系列的问题。

想要对车辆进行管理就是对车辆信息进行管理，想要管理好这一连串的信息，就要了解停车场位的数量信息、进出车辆信息、车主的身份信息等，处理好这些信息，才有利于车辆管理，提高停车场的市场竞争力。针对停车场有关方面的信息，将其系统、停车位、固定车主、临时车主、IC卡进行了信息化，方便使用者管理车辆。

针对这样的问题该停车场管理系统就要做到不断地更新。本系统采用的是IC卡消费和货币支付相结合的方式，系统计时计费。采用Java web的相关技术，实现线上管理。改进后的系统使用灵活、办事高效、收费透明。有效提高车辆进出效率，节省用户时间。

　2相关技术与方法

　　2.1J2EE

　　2.1.1 J2EE介绍

J2EE本身是一个标准，1999年，由Sun公司正式领导开发了J2EE的第一个版本，到后来的J2EE1.4版本最初的作用是用来制作动态网页Applet，但是由于企业系统API之间不能相互兼容，为了规范企业应用系统的开发，构成了J2EE标准。它能够开发和部署异构环境中的可移植程序，J2EE为搭建具有伸缩性、灵活性、易维护性的企业系统提供了良好的机制，使软件开发商能够以更快的速度向市场推出适应用户的解决方案。

　2.1.2构建本系统J2EE开发工具

Java虚拟机：JDK1.7.0_79

java开发工具：Myeclipse

web服务器：Tomcat7.0

　2.2 MVC介绍

MVC是一种软件设计典范，它最早存在于桌面程序中，它可以处理模型数据，然后以视图的方式将其创立出来，通过用户输入的数据来向模型传输视图命令。使用MVC的目的是将它的主要核心就是模型、视图、控制器。使用MVC的目的是将模型和视图的实现代码分离，使一个程序有不同的表现形式。比如一批数据可以由柱形图表示，也可以由线形图表示。视图是用户看到并与之交互的界面。模型表示企业数据和业务规则。控制器的作用是保证视图和模型同步更新，三者是相互独立的存在，但又通过一定的逻辑交织在一次。便于开发者分层开发应对象。

2.3 JSP介绍

JSP是J2EE标准的一种技术规范。其以Java为脚本语言，可以将java代码嵌入jsp页面，将代码和业务逻辑分离开来，实现动态交互。用户通过表单或者超链接提交数据，数据传到对应的Servlet中，通过Java代码处理，形成动态交互。JSP现今被大多数企业所应用，对于J2EE来说必不可缺。它使Web开发简化，提高效率，减少企业支出。

　　2.4 JQuery介绍

jQuery是一种独特的链式语法，它对于开发环境的要求很低，一个可以查看浏览器的设备就可以运行它。jQuery是继prototype之后又一个优秀的JavaScript框架，兼容了多种browse(IE6.0+)，FF1.5+等主流浏览器。不但能够方便的操作文档和DOM、处理事件、实现动画效果，而且很方便的实现AJAX交互、兼容CSS3。在元素迭代和数组处理方面，比JavaScript框架更强。

　3系统分析

　　3.1可行性分析

　　3.1.1技术可行性

MVC模式是整个设计的关键性技术，它贯穿系统的始终，并且采用了SpringMVC和JDBC架构的组合方式，搭建起一个用户界面。如下是它的三个核心所实现的功能。

1.模型层

模型层主要用于逻辑处理。它可以对数据库进行处理来给视图层提供数据，由于模型层的代码写一次就可以被视图多次利用，所以也大大降低了工作量。

2.视图层

停车场管理系统采用JSP来实现视图层，它是用户能够直观看到并与之交互的界面。

3.控制层

控制层就是将模型层与视图层发生关系的最后一步，它相当于一个控制器接收用户发出的请求，并调用相应的模型层来处理，模型层再将处理好的逻辑数据传送给视图层实现相应的功能。

在停车场管理系统的设计中应用MVC设计模式，便于开发人员设计代码，由于这三个逻辑可以同时进行，提高了效率，节省时间，且由于分层，将代码隔离开来，方便开发人员操作。

　3.1.2需求可行性

根据调查了解到，大多数公共场所出现停车难、车位少等问题，停车场的效率十分低下，导致停车场的收益降低，且不安全。而有了这样一个管理系统，管理员可以在电脑上查看停车场的实时动态，这样用户就可以在最短的时间内掌握停车位的使用情况。

　3.1.3操作可行性

因为本系统所所使用的运行工具是myeclipse，只要工作人员的电脑上安装此软件再稍加的讲解就可以上手操作。

　3.2需求分析

　　3.2.1系统功能描述

系统信息管理：设置管理员的权限、编辑管理员的信息。

车位信息管理：对车位进行编号，备注车辆的信息，定位所属的区域。

IC卡信息管理：对已经注册了IC卡的车主进行信息备份，并且可以编辑和删除他们的相关信息。

固定车主停车管理：查询用户的入场与出场信息，对于无用的记录进行删除。

临时车辆信息管理：记录临时车辆的车牌号，临时编号，入场时间，出场时间，与收费标准，对其具有删除和查询功能。

收费管理：管理收费、添加收费信息，对临时车主的停车收费。

打印报表：查看报表信息，对固定车主和临时车主相关信息进行打印。

系统功能操作：修改密码、退出系统。

留言信息管理：添加留言、管理留言。

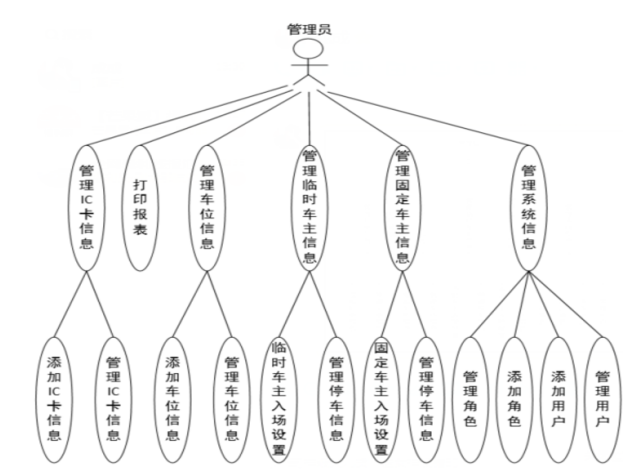

图1总体设计图

　4系统设计

本章内容包括系统核心业务类设计、数据库设计两部分，系统核心业务类设计主要表达的是类与类之间的关系，大体实现的功能是什么。

数据库设计采用了一个分层设计直观反映出每个模块的功能，用一个实体联系图来介绍各个模块之间的联系。

　4.1系统类设计

经分析，该系统核心业务类如图2所示：

图2系统核心业务类

　4.1.1 User类

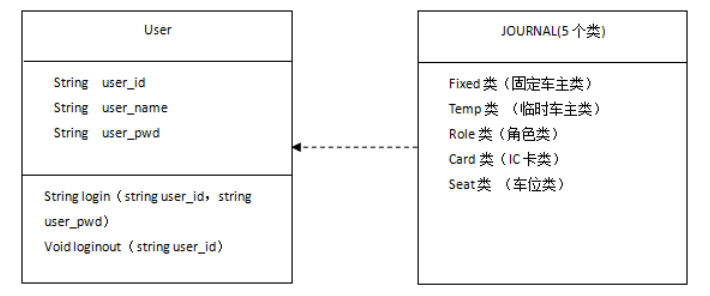

User类系统登录界面，主要功能是登录系统，注销系统如表1所示。

表1 USER类

　4.1.2 Journal类

Journal类由5个类组成。分别是Fixed类、Temp类、Role类、Card类、Seat类 。

Fixed类记录固定车主信息，主要功能是查询车主信息，记录车主的出入场时间，打印和删除车主的信息，如表2所示。

Temp类管理临时车主信息，主要功能是记录临时车主的出场时间，入场时间，并结算他们的停车费，具体情况如图4.4所示。

Role类管理用户及管理员，主要功能是添加管理员，设置管理员的权限，删除管理员，具体情况如图4.5所示。

图4.5 Role类

Figure 4.5 Role classes

Card类管理IC卡信息，主要功能是添加IC卡，删除IC卡，具体情况如图4.6所示。

图4.6 Card类

Figure 4.5 Card type

Seat类车位信息，主要功能是查看车位的占用情况，编辑车位信息，删除车位信息，具体情况如图4.7所示。

图4.7 Seat类

Figure 4.5 Seat class

　4.2数据库设计

　　4.2.1数据需求分析

停车场系统实体联系图表明了实体与实体之间的关系，根据系统的功能需求，系统有管理员、IC卡、临时车主、固定车主、车位、收费信息六个实体。一个固定车主拥有一张IC卡和一个车位，一个临时车主拥有一个临时车位和临时IC卡。临时车主产生收费信息。实体关系属性图如图4.8所示

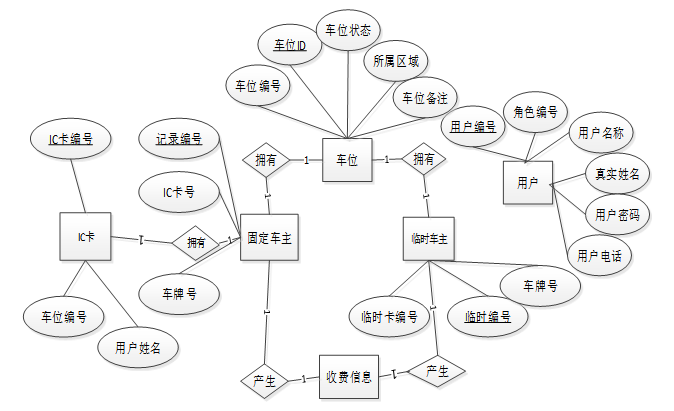

图4.8停车场系统实体联系图

Figure 4.6 entity contact diagram of parking lot system

　4.2.2数据库的实现

根据系统需求确定系统有如下7张表。

1.用户表：储存用户信息。

2.角色表：储存角色信息。

3.车位管理表：管理车位信息以及车位状态。

4.IC卡管理表：管理IC卡信息。

5.临时车辆记录表：记录临时车辆的信息。

6.固定车主表：记录固定车主的入场出场信息。

7.收费表：记录用户们的收费信息。

用户表的主要参数有管理员用户的ID、角色的ID、系统姓名、真实姓名、电话信息，如图4.9所示。

角色表的主要参数有管理员的ID、名字信息，如图4.10所示。

表4-9角色表

车位管理表的主要参数有车位的ID、编号、区域、状态、备注信息，如图4.11所示。

图4.11 车位管理参数图

Figure 4.11 parameters of parking space management

IC卡表的主要参数有IC卡的ID、车位ID、姓名、车牌号、地址、电话信息，如图4.12所示。

图4.12 IC卡参数图

Figure 4.12 IC card parameter diagram

临时车辆记录表的主要参数是临时车主的编号ID、临时ID、车牌号、进场年月、进场时间、出场年月、出场时间、费用信息，如图4.13所示。

图4.13 临时车辆参数图

Figure 4.13 temporary vehicle parameters diagram

固定车主表的主要参数是固定车主的编号、IC卡编号、进场年月、进场时间、出场年月、出场时间信息，如图4.14所示。

图4.14 固定车主参数图

Figure 4.14 fixed vehicle owner parameter diagram

收费表用主要参数是收费的临时编号、ID编号、车牌号、收费金额、时间信息，如图4.15所示。

图4.15 收费表参数图

Figure 4.15 Parameter diagram of the charge table

　5系统实现

　　5.1 总体功能

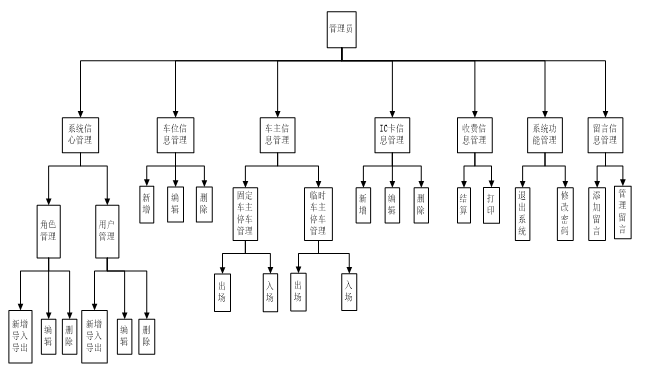

登录系统从登录页面开始，登陆角色有管理员和超级管理员之分，超级管理员除了可以操作管理员的权限，还可以设置管理员权限，而管理员可以对车位信息、IC卡信息、固定车主信息、系统信息等功能进行管理。停车场管理系统的功能图如图5.1所示：

图5.1总体功能图

Figure 5.1 overall function diagram

　5.2用户登录

登录模块界面如图5.1所示：

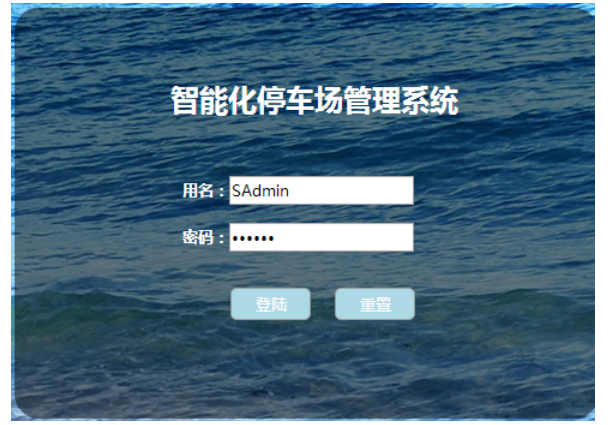

图5.2登录界面图

Figure 5.2 user login

功能描述：登陆界面需要管理员编号和密码进行登录，根据用户编号和角色编号获取管理员编号、密码和权限。首先我们要保证用户名和密码不能为空。在登录的同时与已有的数据库进行验证，系统在数据库中搜索用户输入的用户名是否存在，若不存在，则提示出错，并返回登录界面。系统只能单方面使用，不能一个账号多用或者两个账号同时登录这个系统，一定程度上提高系统的安全性。

5.3系统信息管理

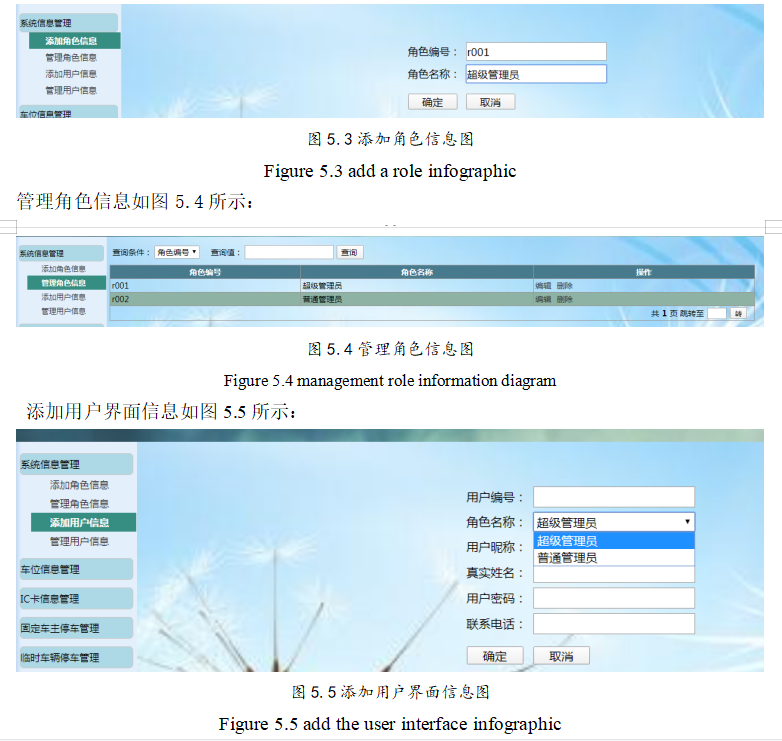

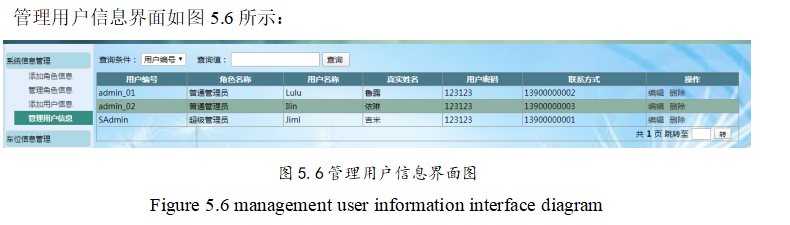

功能描述：该模块是对系统信息的一个管理，添加角色输入编号和名称，后台数据库进行验证，若角色没有存在则添加数据成功，跳转到管理界面。管理角色信息可以对管理员进行编辑、删除、查询功能。添加用户信息输入用户编号、名称、昵称、姓名、密码电话点击确定进行后台数据库的验证，若成功添加则跳转到管理界面。管理用户信息可以查询到用户的编号，角色名称，真实姓名，电话联系方式等信息并可对其进行编辑、删除、查询等操作。

5.4车位信息管理

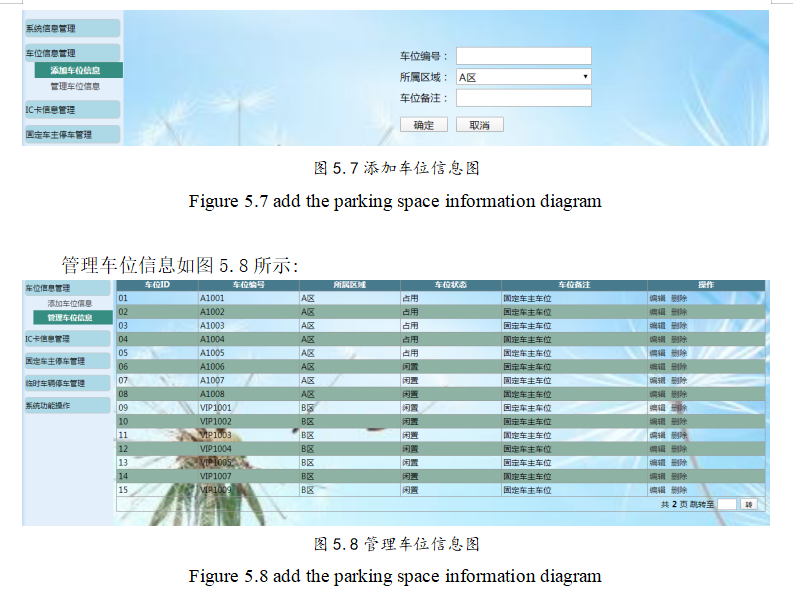

添加停车位信息如图5.7所示：

功能描述：该模块实现对车位进行管理，包括添加车位编号，选择车位所属的区域，备注车位目前的使用状况等操作。一系列操作完成后返回到管理界面。管理界面可根据车位ID、车位编号、所属区域、车位备注进行查询，还可对车位信息进行编辑和删除。

该类中主要封装了分页和对车位信息的增、删、改、查等方法。首先获取车位信息列表，然后获取未分配的车位列表，根据查询条件获取分页后的信息列表，数据的更新、插入、删除，获取分页总数，根据查询条件获取分页总数。

5.5 IC卡管理

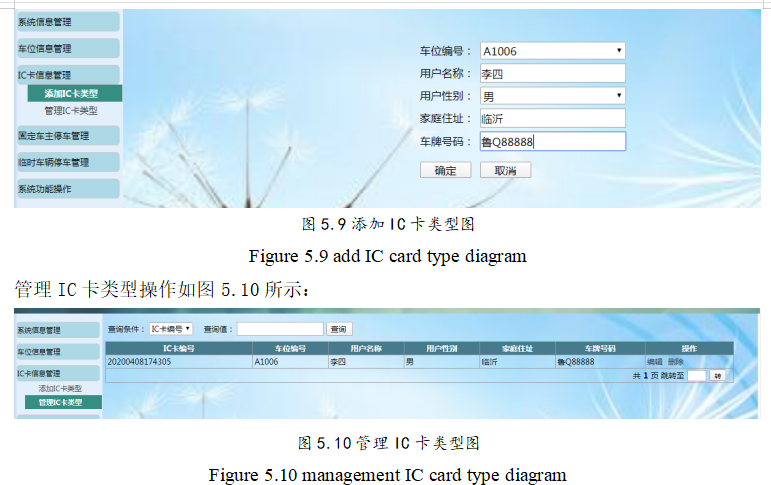

功能描述：该功能模块实现对IC卡信息的管理，点击添加IC卡输入如图5.9所示的信息，添加成功后，跳转到图5.10的界面。管理界面可根据IC卡编号、车位编号、用户名称、车牌号码进行查询。也可进行相应的编辑和删除操作。

　5.6 固定车主管理

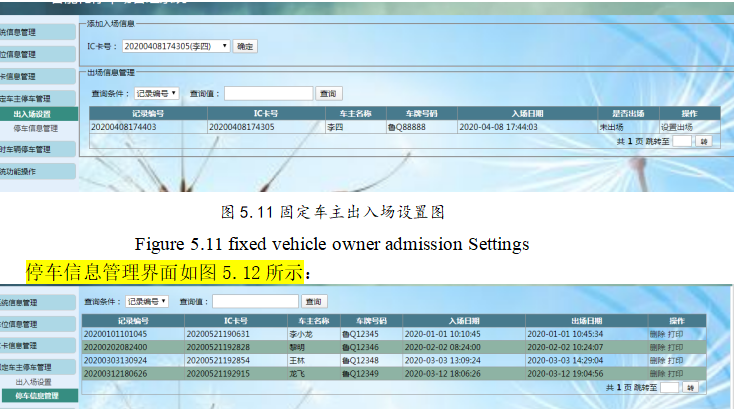

固定车主出入场设置界面如图5.11所示：

功能描述：该模块是对固定车主的出入场设置以及停车信息进行管理。如图5.11所示，对车主进行入场设置，点击确定后就会在下面的表格中显示，点击停车信息管理按钮，就会出现如图5.12所示。设置出场，出场时间就会出现在停车信息表中。

5.7临时车主管理

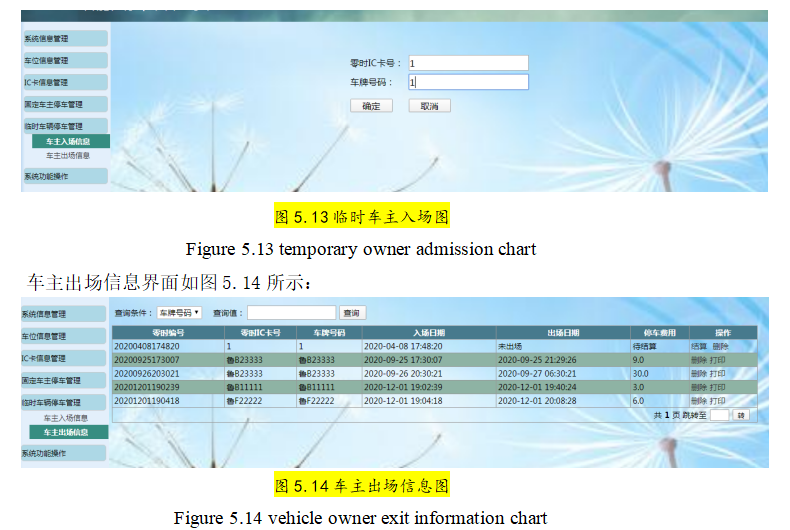

临时车主入场信息界面如图5.13所示：

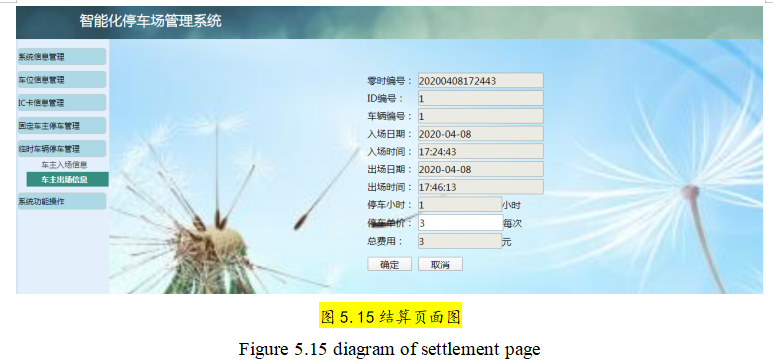

功能描述：该模块是对临时车主车辆的管理。点击入场管理，出现如图5.13所示的界面，输入信息，如果输入成功就会跳转到如图5.14的界面，出场日期，日期显示未出场，停车费用显示待结算。点击结算出现如图5.15界面。

5.8 收费管理

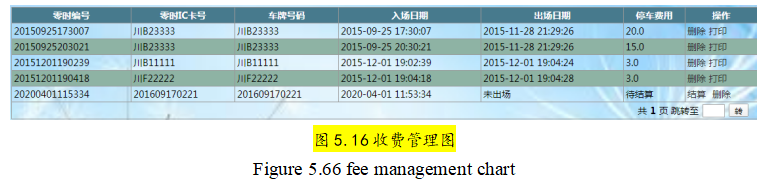

收费管理如图所示：

功能描述：临时用户是一小时3元收费，固定用户是按次数收费。

5.9打印管理

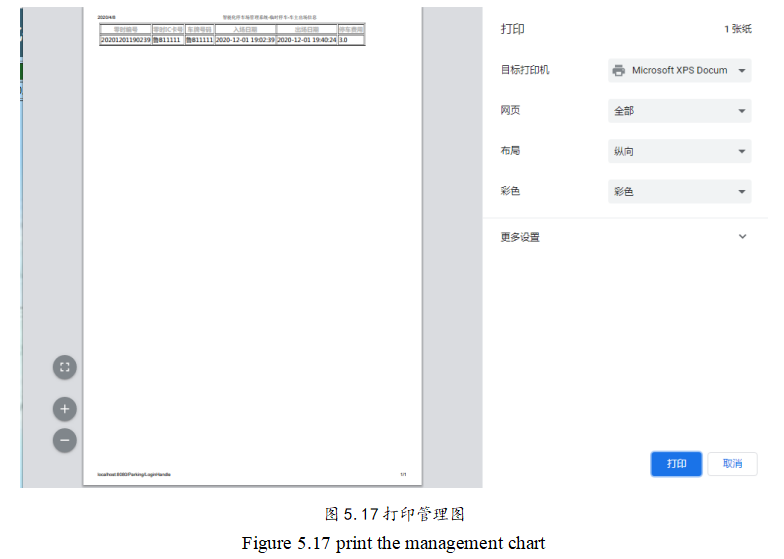

打印管理如图5.17所示：

功能描述：打印管理可以对用户收费情况进行打印，使决策更透彻。

5.10修改密码功能操作

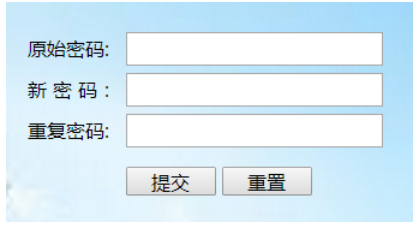

修改密码操作页面如图5.18所示：

图5.18系统功能操作图

Figure 5.18 system function operation diagram

功能描述：该模块主要用于修改密码，修改密码完成后会自动跳转到用户登录界面，如图5.1所示。

　6系统测试

本系统是基于J2EE标准下通过MVC模式设计实现的一个软件系统，在进行用户登录测试时，其中不输入用户名密码，输入错误用户名密码，其中任何一项出现，都会提示登录名和密码错误，如果输入正确就会跳转到主界面，即登录系统成功。在进行临时车主添加测试中，不输入临时IC卡号及车牌，都会提示临时IC卡号或者车牌号不能为空，出现IC卡输入重复的情况，则会出现主见重复数据添加失败，如果正确则会显示添加成功。在进行添加角色测试中，在不输入角色编号和不输入角色名称时，会出现请添加此字段，输入了重复的角色编号，会出现主键重复，数据添加失败。如果输入成功，会出现添加成功字样。本次系统的主要功能基本完成。

本次停车场管理系统能够满足用户的基本需求，方便快捷，既节省了时间，提高了效率，又节约了开发成本，给人们生活带来了极大的改善。

7总结

此次课题的设计对我来说有很大的收获，锻炼了我编写程序的能力，也懂的每一个项目的设计有难有易，但是只要你用下心来从中学到了东西，那他就是一个好的项目。

刚开始选题的时候，还对项目的选题无从下手，因为java的知识是从大三上半年开始的，那时学的还是一些基础知识，为此对于这个项目无从下手，只能一边学习，一边去图书馆上网查找资料，在学习的过程中，我首先做了一些java小程序，一步一步接触到了web动态页面设计，经过一个月的编程、修改、调试，终于将系统运行起来，期间，我的舍友给了我很大的帮助，因为他所设计的课题也是关于web项目的，他经常会给我一下程序的相关建议，在这期间我也发现了自身的一些问题，如对一些架构的理解不够透彻，这也是我日后需要去学习的地方。

本次项目的实现，已完成了项目中的所有功能，从中认识到实践的重要性，不懂的东西要多问老师，它对于我大学四年的生活意义重大，虽然在当今停车场市场的发展我的设计还略有欠缺，但我希望有更多的人投入到停车场系统的研究当中去，希望中国停车场市场的发展变的越来越好。
