摘要
文中根据具体案例工程项目设计，基本把握多层建筑供配电系统设计的基本方法,更加好的将理论与实践结合,将学习到的课程内容及专业知识运用到自己的兴趣中来,又为今后的工作中打下良好的基础。同时还可以更为详细的学习培训建筑设计规范，提升自己及时完成工程项目设计的操作过程和科研能力。文中融合电力工程管道网确保20年之内永恒不变的要求以及主杆电缆线15年不比较落后设计规范，以社区举例，从负荷配备、供配电系统、髙压服务设施、低压服务设施、电能计量、配电自动化等多个方面就住宅小区配电设备设计作一讨论。本项目为一类高层建筑物，按三级负荷供电系统，二类防雷房屋建筑、二级防火安全开展电气控制系统设计。在设计中，规定实现对住宅小区供配电系统设计，主要包含灯光控制系统、低压供配电系统、负荷测算、防雷与接地系统软件。毕业论文对于住宅小区电气的设计与使用必须，在关键描述低压供配电系统、负荷运算防雷与接地系统软件的前提下，偏重于电气设备基本理论和基础知识。设计中，整体依照工业建筑设计标准来建立设计的总体思路，并进行低压供配电系统、负荷测算、产品选型、系统构成及其施工图纸的制作。
关键词：配电系统；负荷计算；防雷设计
1绪论
伴随着市场经济体制的发展方向，在我国在城乡电力建设工程和改造中，必须高压直接进负载关键，造成高压受电—变压器降血脂—低电压配电的供电合理布局，因而配电应当向节约资源、省电、紧密、微型化、无人化方向发展。
随着社会的发展和都市化进程的加快，负载的密度愈来愈高，住宅用地愈来愈不安全的，大城市配电网从铺装到电缆线，用架空电缆的办法组装配电变压器愈来愈不符合自己的的相关规定。因而，预装式变电站变成最重要的配电设备之一。再度，对供电品质特别是供电稳定性的要求越来越高，选用高压双回路供电、双电源开关开关供电、低电压网自动式投切等先进技术的预装式变电站变成优选配电机器设备。
配电系统是指由发电厂开关开关电源键入电磁能量，经测井、计量检测、变压器等，为公司发展及其它电器设备分配电气均衡的系统软件。伴随着居民生活水平和房地产行业的飞速发展，国内各地新建设中高档住宅小区愈来愈多。精确测算居民小区用电量，选择适合自己的配电机器设备，既能满足住户现阶段以及未来电力需求，又可有效减少施工预算，节省投资。配电控制系统的设计方案务必贯彻落实我国专业性中国经济政策，保证人身安全，确保送电靠谱，领先水平与经济合理。除此之外，在配电全方位及时的情形下，还应依据负荷特性、用电容量、工程特点和地区供电系统规范及时纠正设计方案。
配电控制系统设计降低电压偏差，必须符合下列要求：
一、正确的选择变压器变压比和工作标准电压分接头。
二、降低系统软件的阻抗。
三、采用赔付失效负载防范措施。
应当均衡四、三相负载。
配电系统软件一般包括公司里的配电所、全部高低压配电配电线路、电器设备。其配线如下所示
一次配线(主配线)。参加电力的运输和区划，由封闭母线、开关、配电线、变压器等组成配线。该接线为配电系统软件的一次接线，即主接线。这显示电力的运输途径。一次接线里的工业设备称之为一次设备。
二次接线(二次回路)。为保证配电系统软件的安全性、经济环境及其实际操作管理方法上的便利，配电系统中装上变压器、变压器、检查仪、继电保护装置、自动控制系统等几种协助电器设备(二次设备)，对一次设备进行监测、精准测量、日常维护操纵一般，将之上那般实用性的二次设备相连接的配电线称之为二次走线〔二次电路〕。
2设计说明
2.1住宅小区基本情况
住宅小区基本上占地面积476亩，总建筑面积38.9万平方米，高层(31层)住宅4栋，高层(18层)住宅8栋，洋房)11层)住宅5栋，2层)5层)住宅48栋，别的包含会馆、幼稚园、铺设等计划的楼盘介绍为3012户。它以商住楼为主体的落户口住宅区，服务设施适量公用设施。住宅住宅小区在供电规划里，为了防止相对式的重复和相邻供电，各10kV供电配电线路及各发电厂全是创建且较为整齐地供电地域，住宅住宅小区选用一条10kV配电线路供电。
2.2设计范围
依照城区供电部10kV以下的配电网络设计方案的相关规定，针对住宅小区配电工程项目，设计范围为：
髙压侧从城区公共10kV配电配电线路起，在接缘10kV开关电源处设置显著断开点，低电压侧至小区里各工程建筑低电压用电量计量装置以上位。
2.3设计原则
迈入新时代后迄今，在中国操作超时的人口都市化社会经济发展新时代下。为应对大城市人口大幅上升，国内各地都是有必需开发住宅小区。开发住宅小区的特点就是占地总面积大，人口集中化，房子正中间有着非常大的空间设计。园林绿化工程、幽径、花苑、离心水泵、其照明灯饰等充实了住宅小区的含义，展现了自然环境、建筑及居住条件的和谐统一。根据以上特性，供配电系统的特性与一般的农村、生产工厂不一样，需要采用一个新的配电方法达到本身作用的重要性。在配电设计里，关键目的在于完成住宅小区的特点和自然环境的需要。设计方案必须符合住宅小区具体，主要特征，采用多种配电方式和措施，做到操作方法的需求。不但整体空间空间布局合理，并且宏观经济三相负荷分配基本上均衡，外部效应细致，会为每个用户给予更强、更可靠的配电水准，保证自然环境装饰设计，让整个产业园区配电充足可以用，社会发展。
总而言之，坚持不懈配电机器设备遵照服务与文明城、文明小区基本建设活动的需求，坚持不断装饰设计城区、住宅小区企业形象、合理配置、专业化的原则，必须融进全世界理念和迅速发展变化的新形势。不然，不但会导致资源浪费现象，导致财产、资源浪费现象，还会伤害民电。建设上一般适用下列规范。
合乎城镇建设整体规划
节省住宅小区珍贵的土地资源
维持住宅小区品牌形象总体别具一格；
更改住宅小区合理布局
有较高的供电质量与供电可靠性。
2.4环境条件
本地年最高温40C°，年最低温-10C°，年平均气温15C°。
覆冰-5mm，最大风速30m/S。
本地平均海拔200米。
3住宅小区电力供应
3.110kV专线配置
一般住宅小区1500~2000户，可塑性容积5000~6500kVA，配备10kV路经。住宅小区需配备许多条10kV专用线路时，应注意10kV配电线路的关联。10kV配电线路入线开关柜的配备应该和配电站进出口贸易的点划线开关柜服务设施。
一般情况下，各住宅小区考虑到最少用一条10kV专线运输供电配电线路。住宅小区小于1500户的，考虑到和周边住宅小区同用10kV配电线路间距。
大都市住宅小区建立在多个10kV供电配电线路和各配电站，有着很整整齐齐的供电地域，要尽量避免相对式重叠和近距离供电，针对不同区间的负荷，10kV主干道应当按区间开头设置有益于操作过程。一般10kV电网根据不同耗电量的技术规格，找到适合自己的电线接法，对供电稳定性要求较高的如高层消防、电梯轿厢、泵房、应急照明灯等采用双电源开关开关开关。除供电外，另一配电站联接不间断电源。
3.2高压供电
1）居住小区宜采用充气柜加箱变的双回路供电方法。此类供电方法，兼具双回路供电供电与双回路供电的优势，可进一步提高供电的可靠性，而投入却小于双回路供电辐射型供电。
2）12层或以上多层建筑应采用变电站方法供电。
3）配电所、充气柜每路小组出线所需配变不应超过5台，且容积应不得超过2000kVA
3.2.1高压电缆
高压电缆线应采用三芯绕包型聚乙烯塑料绝缘电力电缆，并依据适用场景采用防水外护套、阻燃等级型，一般采用电缆铜线。电缆接头宜采用冷收缩、预制件构件式，户外电缆接头不能采用绕包式。
3.2.2高压开关柜
配电站、配电所、充气柜采用小型化负载开关，采用负载开关隔离开关构成控制模块；对于大中小型配电站、配电所或供电系统负载较大的同轴线，宜采用防护开关（侧置式开关柜），并配备相对应的数显继电保护装置。
3.2.310kV箱式环网柜
10kV室外厢式充气柜，每一个双回路供电模块由3-5个开关组成一个共用的壳体，能够以形式多样满足不同配电设备节点要求。服务器机柜的封闭母线和供电系统应使用绝缘套管密封性，出入线应装有通电表明。SF6一般作为灭弧介质和绝缘介质，由于开关设备及硬母线坐落于复合材料制作而成的同一封闭式机壳内。开关为三工位SF6负载开关或维护开关，性能优良的扭力弹簧可实现快速刹车系统的操作流程。单独双电路模块能从输入模块、计量单元、电视机模块、走线管路模块等几个模块中随意组合各种各样计划方案。因为这样的特殊无处不在构造，百度搜索周围的网盘有如下优点：室外，全绝缘，封闭式构造，融进全部恶劣的环境；体积小，重量较轻，体积小，占地面积小；安装操作方便，操作简便，靠谱经久耐用，不会太难见到断裂面，明确防护开关部位，确保姿势安全性；三工位连动构造，有效预防机械设备的危险动作；具备电动式/手动控制，RTU/FTU可以实现远程操作和配电自动化。
因其体积小，技术参数优质，彻底可替代基本开关站，从而降低总面积，降低调研组查验考试大纲用电缆长度，减少总体费用和维护费。因而，商业步行街和住宅区的双回路供电，针对有效接受和分派电磁能，简单化手机上连接配电设备手机上网，发现异常时便于搜索，执行电网自动化管理制度，是至关重要的。与放射性元素型供电系统对比，项目投资省，主要用途广。
3.2.4高压电缆分支箱
（1）髙压电缆分接箱应采用小容积插拔式或大空间交叉连接式馈出结构的商品。
（2）髙压分支箱宜采用4模块，母线槽及馈出都应绝缘层封闭式，出入线均应配备带电显示器。
3.3配电变压器
照明灯具配变的容量一般采用315～500kVA，超出630kVA（含630kVA）的容量不会再油田变，干变的容量不适合超过1000kVA。
3.3.1小区内配电变压器的选择
1)变电设备采用低碳环保、低损耗、低噪音的变压器(如非晶合金变压器、卷铁芯变压器等。联接等级为Dyn11。公式计算可采用生态环境不可或缺的干式实验变压器或油浸式变压器，配电站、变电所至地下室应采用干式实验变压器。
2)油变压器应经久耐用。采用密闭式11型环境保护变压器。心烦一般包括台式电脑主机柜，温度控制，离心风扇。
在安装变压器时，为了能节约资源，在社区工程项目前期工作住宅率不高前提下，降低一般变压器总数，全部照明设备均装有低压线，触碰范畴一般为2~6。
3.3.2箱式变电站的若干技术问题
在小区供电系统中，为了保证住宅小区美观，保证供电系统的安全性和可靠性，依据电缆线路的距地铺装取代电力线路，依据拼装状况取代条型平台模式变压器。欧膨胀水箱变供电系统可以建立节省建筑面积，节省投资，安装方便，没有人值勤。
柜变高压受电气设备采用高压负载开关串连断路器的环百度云盘如环网盘，根据负载开关接入电源回路，防护故障现象，根据断路器具有过载保护的作用。在10ms内快速清除常见问题，但这时线路和机器设备所能接受的故障电流并未做到故障电流的最大值，不用对电力线路和系统进行短路电流校正查验。合理地使用负荷开关、断路器和变压器主要参数，充分运用断路器和负荷开关的保护功能，对组合电器的施工预算起着重要的作用。
储水箱内设定高压避雷器，防止储水箱过压保护雷电波或操作过电压导致变压器和其它高压被电器设备毁坏。丰源淳和住宅小区从社会经济发展的角度考虑，采用ZGS11型Dyn11布线的成品油为封闭式、防污、耐腐蚀及可爆汽体防护变压器。高压侧服务设施采用HY5WS-17/50型高压避雷器，低压侧采用Y3W-0.38型高压避雷器。
4住宅小区供配电措施
住宅小区供配电系统特点：住宅小区住房多，每一户正中间室内空间设计非常大，供电系统范围大，负荷点样本分布大，每一台箱供电系统范围非常有限，必须换是多少箱才可以满足客户的负荷要求。
最先，将开发住宅小区依照单幢整体规划负荷容量开展分层次，形成以箱为中心的配电设备区。每件更改地域部位，邻近地区选用电缆辐射型配电设备(一般为6-10控制电路)。每一组一般由5-8栋高层住宅构成。随后，从各建筑的低电压电缆线分接头箱里铺装低电压分支电缆并和各控制模块里的配电箱联接。除高层住宅楼宇内配电箱及双层楼宇控制模块内电缆桥架安装电度表外，均需更新改造低电压电表计量箱。

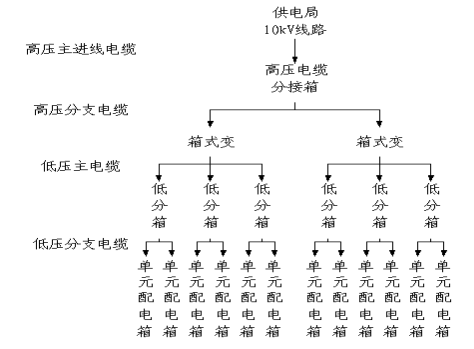

配电模式示意图如图4-1：
图4-1配电模式示意图
4.1箱式变的台数与容量、类型的选择
4.1.1变压器的容量选择
开关电源应用当场级变电器，10kV为0.4 kV(户外箱配电站)。产业园区负荷按一半分散，箱分布于负荷关键，降低一次资金分配，降低使用成本，减少客户用电量品质。从火车站到箱变的10kV根据电线联接，每一次箱变的容量是以有关管井的一户人家的区域测算总负荷来挑选的。
配电最好是贴近用电量负荷的关键设定。从小区物业管理服务的角度来看，住房小区的配电应当建在小区会馆或专用管理用房。从小区内建筑特点看，住房群、房子正中间间距比较大且分散化。小区会所设高压总配电室，可按照磁盘分区、系统分区设定低电压配电室。在条件不允许的情形下还能够设定户外包间配电站，但注意对小区总体环境的作用及其电力安装工程变压器双极性噪音对小区住户的危害。

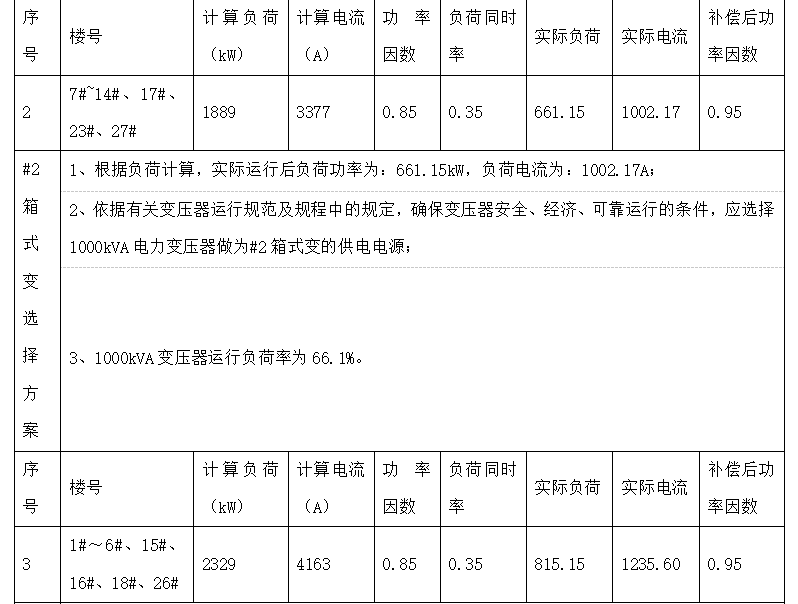

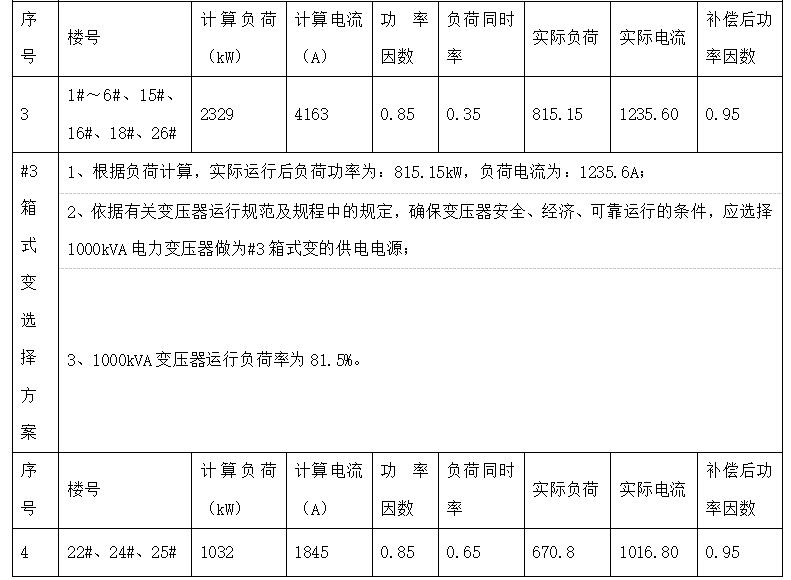

负荷分配原则及变压器大小型号选择见表4-1：

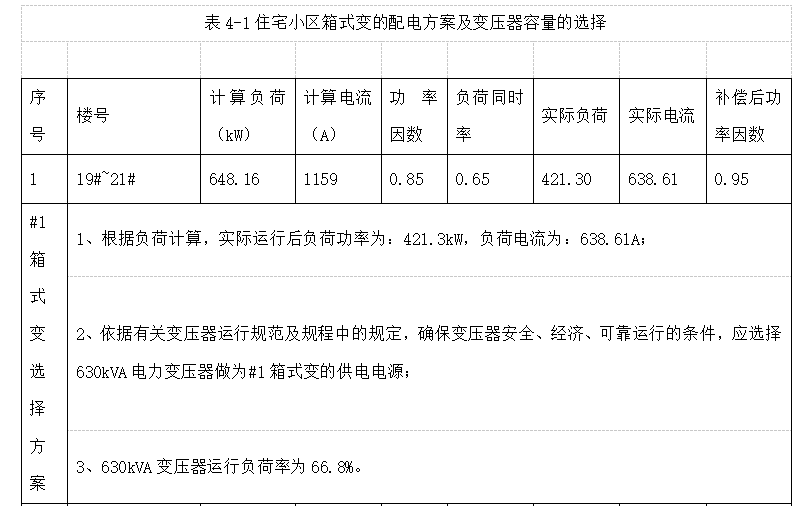

表4-1住宅小区箱式变的配电方案及变压器容量的选择

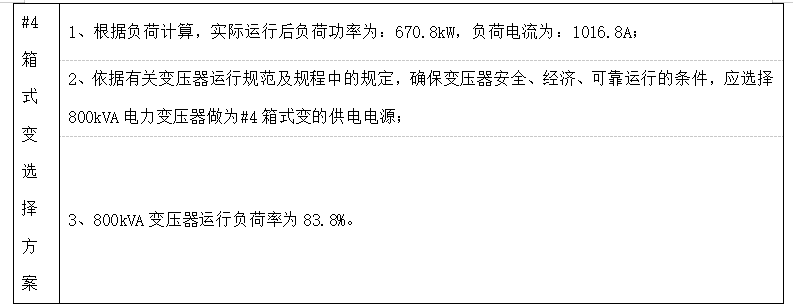

如表4-1所显示，本住宅小区配电设计共选择4台箱式变电站工程，分别是630kVA、800kVA各1台，1000kVA共2台。
4.1.2变压器的类型选择
现阶段，在我国10kV下列配网常用的变压器有非油变配电设备变压器S9系列产品、S11系列产品、卷铁芯配电设备变压器、非晶合金铁芯变压器、预浸料绝缘套管干式实验变压器和环氧树脂绝缘干式试验变压器。
非晶合金铁心变压器是新一代配网变压器，其核心特征是空载损耗低。和同容量S9配电设备变压器对比，其空载损耗值能降低75%，节能效果显著。但是目前这种变压器的原料主要依靠进口的，费用较高。非晶合金铁心变压器比S9主打产品贵1.4-1.7倍，并且没在供配电系统发售。油变配电设备变压器S9主打产品配电设备改成油变变压器厢式变压器。变压器容积在800kVA以上时，需要安装重型汽体维修工业设备。厢式设计方案越来越复杂，操作流程不易，也安全隐患问题。因而，一般变压器容积在800kVA以上时，宜挑选结构紧凑、维护方便、消防安全、阻燃性的环氧树脂绝缘干式实验变压器。相较于油浸式变压器，干式实验变压器价钱偏贵，但经久耐用，并且不必须升级过重气维修工业设备。这一特点还可以均衡变压器商品的差距。
总体来说，本项目所使用的4台变压器产品规格分别是S9-630kVA 10/0.4kV、SCB10-800kVA 10/0.4kV、SCB10-1000kVA 10/0.4kV两部：
4.1.3箱式变及内部设备的类型选择
我国配网主要应用的箱式变化有X型箱式变化、X型箱式变化二种。
美式箱变是一种有关变压器共箱构造的微型化自带配电站，具备供配电系统靠谱、安装迅速、使用方便、成本费用低等优点，但共箱变的变压器、壳体不方便单独拆卸，维护保养不便在实际应用中，主要运用于基建项目内存不够、地区狭窄的位置。
现代美式壳体呈模块化空间规划，借助电缆线或电线槽将高压开关机器设备、变电设备变压器和低压配电设备三种不同种类的隔房间内电气连接接地接地装置。一般高低压配电装置和变压器全是基本定型产品。造型设计与众不同，内部构造室内空间非常大，安装操作方便，后半期维护方便，一般是商住小区配电设备工程施工的最佳选择。
本项目指定的箱式规格型号为ZBW-12型
各箱式变形箱体内设有HXGN-12-45变形高压入式放线盘1面、HXGN-12-08变形髙压放线盘1面、PGL-11型低电压放线盘1面、PGL-11型低电压放线盘2面(配电设备线数量按照要求配置)。
4.2高、低压分线设备选择
4.2.1高压电缆分支箱的选择
一般来说，这个小区必须弯四个结合箱，高压主进线一路。高压电缆分支箱应采用进线侧单开关电缆分支箱。这种新型高压电缆分支箱为模块化立柱式，采用模块化设计复合型绝缘套管互联网柜，将SF6总体装进开关外抽空气。其具有安全性能高、使用便捷、出入线构造灵便等优点。运用进线侧负载开关能够轻松完成全部厢式DC高压电源统一操作过程，在不改变电网运作的情形下完成下级系统软件停电检修，用户侧常见故障不容易反馈到电力局电网，防止扩张常见故障范畴。高压电缆分支箱采用古典欧式电缆分支箱，长短小，电缆线次序清楚，三芯电缆无相对性联接边。
高压电缆分支箱筛分方式规格型号为KDF-1K-1/5型
KDF——带网络交换机的电缆分支箱
1K——负载开关柜为1控制电路
1/5——进线1次，组小组出线5次(4次箱变，1次常见故障预定)
KFD-1K-1/5
4.2.2低压电缆分支箱的选择
低压电缆分支箱选用DFW-0.4kV低压电缆分支箱，此类低压电缆分支箱特征是选用预制构件型排插零配件，全绝缘、密封性、全防水、经久耐用、靠谱。适宜小区安装自然环境，场所一般选择当需要联接进线电缆房子一侧组装。结构紧凑、容量非常小，不但伤害小区美观大方生态环境，并且不受影响小区内正常城市交通。
4.3高、低压电缆类型及截面型号选择
4.3.1低压电缆配置原则
电缆线路的采用要符合下列要求。
1.电缆务必无反射外力作用、过热、腐蚀等损害；
2.有益于铺装、维护保养
3.避开用地规划里的施工用地或土地资源；
4.在符合安全规定前提下，需要把电缆路由器降到最低程度。
住宅小区配电工程中，电缆一般采用直埋式地埋敷设，电缆外皮至路面深层不应小于0.7m。除此之外，电缆左右两边可分别匀称铺装100mm大小砂或软土，遮盖建筑砖做为保护层。电缆线路穿越重生车辆很有可能变化无常的路，如再造住宅小区主干路时，应配戴铸铁电缆电缆保护管敷设。
10kV降压变压器供电半径一般规定值不能超过500米。从箱变线低压主电缆敷设到各个用电量工程项目房屋建筑。有控制模块入线时，房子建筑外墙应标出低电压电缆分支箱，与箱变线之间的距离一般控制在30-200 m之内。低电压电缆分支箱和各栋电源箱连接的管道井电缆维持在25-150m内，设计需要注意电缆线路的投机性。
4.3.2高压电缆的选择
髙压电缆为铜包钢线交联聚乙烯绝缘层钢链护线套丁二烯护线套电力工程电缆(YJLV22 6/10kV)。
交联聚乙烯绝缘层电力工程电缆具有优良的热-性能、优质的电性能和耐水洗浸蚀能，还具备结构紧凑、重量较轻、铺设不分波动等优点，是当前广泛运用于大都市电力网、矿山开采开采和工厂的新颖别致外壳。
交联聚乙烯是把网盘直链化学式的高压聚乙烯根据法或的方式转化为立体式网状组织而成交联聚乙烯，大大提升了高压聚乙烯热-性能，保持着良好的电力学性能。
交联聚乙烯绝缘层电力工程电缆金属导体的主要额定值工作温度为90，高过纸绝缘层电缆、低烟无卤电线电缆、高压聚乙烯绝缘层电缆，因而电缆的电缆电缆载流量也进一步增加。
4.3.3高压电缆截面选择
根据3.1.2中变电器一次侧的额定电压，可以知道所需挑的高压电缆截面型号规格：
630kVA变电器采用YJLV22-3×35高压电缆，800kVA变电器采用YJLV22-3×50高压电缆，1000kVA变电器采用YJLV22-3×50高压电缆，髙压侧主入线电缆采用YJLV22-3×150高压电缆。
4.3.4低压电缆的选择
低压电力工程电缆应用电缆铜心线高密度聚乙烯电缆护套钢链护线套高压聚乙烯护线套电力工程电缆(YJV22 0.6/1kV)。
本项目除地下停车场照明用电采用双芯电缆外，别的低压电缆均是四芯电缆。
低压电缆截面型号选择
低压电力工程电缆截面可以通过负荷指数尺寸检测挑选，按有功功率计算公式换算。
精确测量第2章里所得到的负荷值，带到上式，能够算出各公寓的负荷电流。
并依据低压电力工程电缆蒸汽流量计调研必须低压电缆的截面积，充分考虑低压电缆应用时的热稳定伤害以及电力线路长短所引起的电流量状况，实际应用的电缆截面的挑选需要以所使用的电流值为原则扩张1~2个型号规格截面。

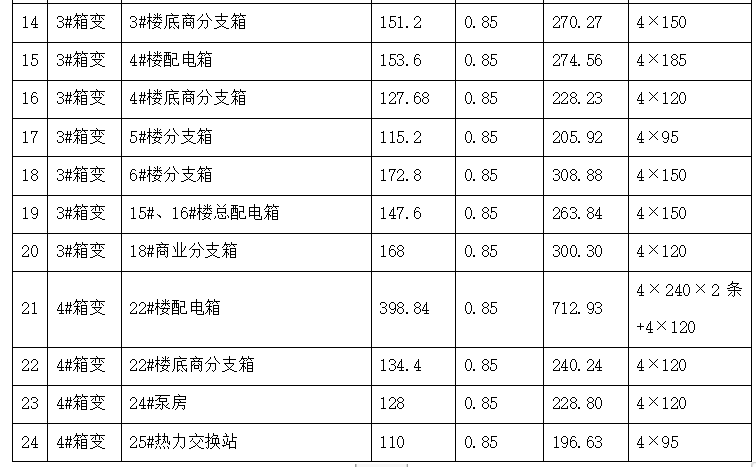

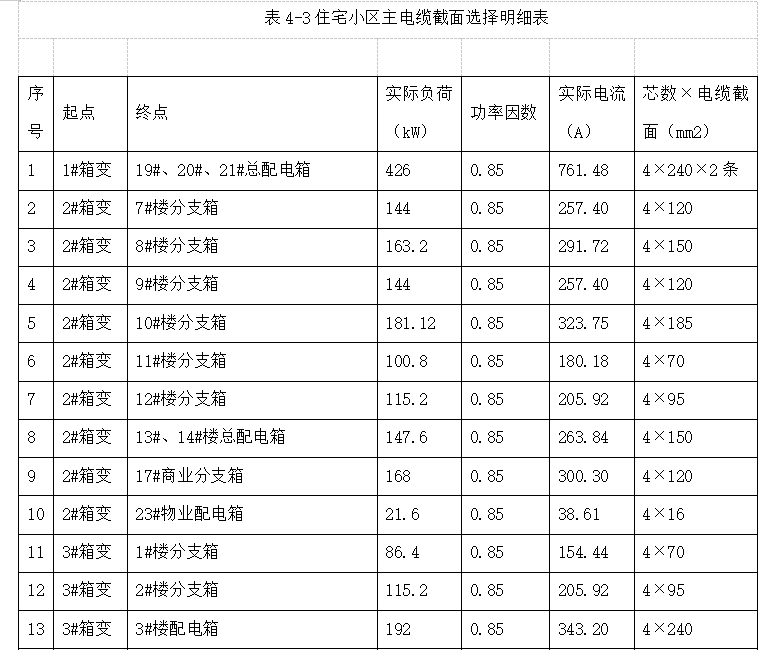

1.由箱式变各分接箱和洋房低压总配电箱低压主电缆截面产品规格按表4-3挑选：
别的低电压电缆横截面型号规格挑选
各公寓楼单元进线电缆的挑选，本小区公寓单元各层2户，单元12户，用企业指标值法测算Pjs=PeiNi=4kW12户0.8=38.4kW，需要电流量为I
停车棚负荷大多为照明灯具负荷，低电压电缆分支箱至停车棚电度表开关电源电缆选用YJV22-210mm2型
地下停车场负荷为三相四线，低电压电缆分支箱至停车库电度表开关电源电缆统一选用YJV22-416mm2型；
小区商铺一般为双层，均值总面积200平方米左右，按面积法测算人均负荷为pm=peds=80w/m2200 m21000=16kw，需要电流量为I=p(3uicos)。
5防雷接地系统设计
5.1防雷与接地系统概述
5.1.1防雷系统概述
雷击是地球大气层中的一种当然放电现象。遭雷击的产生可能会引起建筑物或设备的受到破坏。多层建筑相对高度非常高，落雷非常容易，产生雷害危险因素更高，因而在设计方案多层建筑时，具有高效的防雷设备，从工作安全和建筑物维护而言都是至关重要的。
5.1.2建筑物的防雷等级
一级防雷建筑：
生产制造、生产制造、应用或是贮存炸药、火药、起爆药、人力资源物件等几种爆炸物质建筑物，火花放电造成爆炸，导致比较大破坏和人员伤亡。
具备0区或10区爆炸危险环境的建筑物。
1区具备爆炸危险环境的建筑物，火花放电造成爆炸，导致巨坡破坏和人员伤亡。
极高建筑物，如40层之上定居建筑物，建筑相对密度超出100米民用型和一般工业建筑物。
二级防雷建筑：
国家级别关键遗产保护建筑。
国家级别大礼堂、公司办公室建筑物、大中小型展览会和历史博物馆建筑物、大中小型客运站、国宾馆、国家级别档案库房、大型城市主给水排水水泵房等特别重要的建筑物。
国家级别数据信息、国际性通讯中心城市，对社会经济发展起着至关重要的作用，是一座拥有很多电子设备的建筑。
生产制造、使用或贮存造成爆炸物质建筑物，且火花放电不容易造成爆炸，或者未导致比较大毁坏或人员伤亡者。
高层建筑建筑物，如19层之上住房和高度超出50米民用型和一般工业建筑物。
三级防雷建筑：
重点发展学科遗产保护的建筑物及省级档案库房。
10至18层普通住房。建筑物绝对高度不能超过50米教学大楼和一般酒店、写字楼、科研楼、图书馆、档案资料楼和省级之内邮政速递楼等。
预测分析遭雷击频次在0.06次/a之上且0.3次/a下列的住宅、写字楼等一般民用型建筑物。根据以上归类得知本项目建筑为二级防雷建筑物，下面探讨二级防雷建筑物的保障体系。
5.1.3高层建筑物的防雷措施
外界防雷一般多应用一般防雷接地或避雷带。依据GB5005T，最先依据建筑物特点，逐渐预测分析雷击工作频率，查清该建筑物防雷种类，再根据建筑物外观设计、规格型号等滚球法，测算闪亮带防雷防雷引下线和接地装置，进行分割联接。一般尽可能应用建筑物内建筑钢筋混凝土预制构件里的建筑钢材，自然做为接地装置，建筑物高出30米长值得关注的是防雷，一直没有好的办法。绝大多数情况下，空气对流，根据窗子获得。因而，绝大多数出现于贴墙的屋子里。只需要在窗上设定一定程度大小的小网格并接地装置，就能快速地开展安全防护。在像中国制造业那般非常少生产制造短针半导体器件的扫雷器等多个方面，存有理论的争执，评价材料都不健全，尤其是价钱过高，在技术标准里没有谈及，因而是最佳选择。加上现阶段我国已经出现了新一代防雷接地，事实上远在天涯的公司ZGU主打产品防雷接地，选用磁密充电放电、阻抗过电流保护等综合技术，使雷电流波头变轻、幅度值减少，有效降低了还击的接地装置电位差及抗二次雷击水平97年已经从邮政省开展定型鉴定，小试场西瓷厂、武高空以4/10s、8/20s等众多涌流跟高涌流试验为载体，已经有百余家公司设置，一切运行正常，信对价格对比一般防雷接地高一点、面积较大的工程项目建筑物，一经挑选，多少有点局限。
在开展外界防雷设计上，除了上述具体内容外，在确认防雷方案潮流趋势时，还应注意：
1.对项目居民小区也需要充足照料，务求既获得相对完善的防雷预期效果，又可节省资产。
2.首先要了解未来发展和变化。
3.防雷是一体的，外界防雷也可以考虑到内部结构防雷，相反，内部结构防雷也可以填补外界防雷的不足，二者应紧密配合。比如，假如大楼有至关重要或比较多的弱电安装系统软件、电子信息技术商品，最先以房屋建筑钢筋混凝土(柱、梁、板、基本)里的建筑钢材为依据，制做互联网技术集中的法拉第笼型网，是一种很好的作法或使用实远ZGU雷接地装置，降低感应雷的雷害等。对于一般住宅楼，自然也应当选用这一条的处理方式，但能增加互联网间距。
4.还应注意房子新项目可能发生的卫星接收机器设备、电视天线、航障灯、节日彩灯、光纤通信新项目发射装置等。一定要在接闪带的专利保护范围内。
5.1.4接地系统概述
在配电系统中，功能损耗的可靠性至关重要。配电系统中合理的接地操作系统是考量供电系统可靠性的关键因素，但对于作用的完成一般取决于电器设备安全运营的建筑智能化，功能损耗的稳定尤为重要。因为建筑智能化内置了很多不同种类的智能家居产品，选择适合自己的工业设备接地系统类型对配电系统的可靠性起着重要的作用。
电器塑料壳可能会因为电缆护套的破坏而插电，为了防止这类工作标准电压严重威胁人身安全，人为因素将电器产品机壳与江河做为金属复合材料联接称之为维护保养接地。保持接地的方法有下列二种。
机露出可导电部分根据各自PE线(保护线)各自马上接地，在中国别名维护保养接地；设备的曝露一部分根据公共性PE线或PEN线(三相四线全面的中性点和保护线有同一条电力线)接地，在中国之前称之为保护接零。
供电系统电气设备的接地方式
（1）TN－C系统
TN-C系统软件称之为三相四线系统软件，将此系统的中性线n和工作接地PE合二为一，通称PEN线。这类接地系统对接地装置常见问题反应速度快，电力线路社会经济发展简单，但比较适合三相负载均衡的地区。在智能控制系统大楼内，单相负载占比比较大，难以实现三相负荷平衡。除开PEN线不平衡电流量以外，存在配电设备线里的荧光灯管、晶闸管(晶闸管)等基础设施所引起的高次谐波电流值，一般以比较常见的常见故障为原则总计到中性线n，向中性线n插电，电流值忽然增大或缩小，越来越不稳，中性线接地装置不仅给仪器外壳(与PEN线相接)插电，对人体安全导致不安全因素，并且很难获得适宜的电势差测点，精密工业仪器设备没法恰当可靠地工作中。因而，TN-C接地系统不能作为建筑智能化的接地系统。
（2）TN－C－S系统
TN-C-S系统由两个接地系统构成，第一部分是TN-C系统，第二部分是TN-S系统，页面坐落于n线和PE线的节点。该系统一般用于房屋建筑供电系统系统取自范畴配电站的区域，管道井之前采用TN-C系统，在管道井反复接地，管道井后为TN-S系统。在TN-C系统前已展开了深入分析。TN-S系统的特点就是中性线n保护接地线PE在管路井时一起接地后，不可电气连接接地接地。在这个系统中，中性线n自始至终插电，接地线PE日常维护并没有电能的由来。根据PE线相连的设备外壳和钢架结构在系统正常运转的过程当中，从始至终都很难插电。因而，TN-S接地系统明显增强了人和物安全性。与此同时，我们采用接地输电线，主要从接地体一点点引出来，选择适合自己的接地阻值使电子设备得到等电位连接线测量点等举措，TN-C-S系统可作为智能型建筑物接地系统。
（3）TN－S系统
TN-S是三相四线加PE线的接地系统软件。一般建筑物内设有独立配电所时，入线挑选此系统。TN-S系统的特性是中性线n保护接地线PE在变压器中性点一起接地，与此同时不会有两道电连接接地的现象。中性线n带电，但PE线不带电。该接地系统具有彻底安全可靠的规范电势差。仅需按住TN-C-S接地系统软件，选用同样的工程措施，TN-S系统软件就可以做为智能化建筑物的接地系统软件。假如电子设备(如计算机)并没有独特规范，则通常使用这类接地系统软件。在这里三种连接方式中，TN-C、TN-S系统软件适用智能大厦，在其中TN-S系统软件适用智能大厦。在供配电系统的控制回路中，消防应急灯和事故照明应该和用电量控制回路分开。
该小区内建筑应用建筑物基本上梁钢筋网做为接地机器设备，反复接地和避雷接地并且用接地机器设备。基本上建筑钢材做为接地体，周边沿框架柱选用长焊接电焊焊接在环城公路，正中间选用柱网通电信长焊接电焊焊接在网图中，接地电焊网片和柱内二根避雷引下线梁梁主筋电焊焊接。在建筑物内创建等电位连接线，选用TN-C-S系统软件保持接地方式。
以建筑物四角两边柱上距离地面1.8m的埋件P-1板为测试案例检验接地电阻。接地阻值不得超过10欧母。基本上竣工后，评定接地阻值，接地电阻不可以合格时，在离建筑物3M处打人力资源接地体，合乎接地要求。出入建筑物的各类管道及电气设备的各种各样接地维护保养、电缆线金属复合材料外皮、无缝管日常维护在出入处应当与总等电位箱联接，中性线电缆护套、竖直铺设的金属管道及铝合金物的前面和底部应当与接地机器设备靠谱联接。
钢桁连接：各层结构梁、板、柱及剪力墙梁梁主筋靠谱电焊焊接，全部金属门窗、防护栏等，引进、引出来的房屋建筑金属软管都与防雷接地系统电焊焊接。淋浴房、洗手间内给排水工程金属管道、供热管网热管散热及所有金属构件一部分等电位联结。电气设备维护：全部耗电量电器设备露出可导电部分及设备以外可导电部分开展接地装置维护。相三孔插座的接地端所有与维护电线接头PE线靠谱连接，设定走电开关开展维护。漏电动作电流为30mA。系统软件做为等电位连接线，在一层楼内装进总等电位端子箱，连接全部用户线，如有线数字电视等，及其建筑物金属构件和总等电位连接线端子箱。洗手间内要设定等电位端子箱的一部分，设在洗手台侧墙壁，底端距地面0.5m，全部钢、金属复合材料管道等与等电位端子箱连接。总等电位端子箱和接地保护采用404热镀锌平铁高品质电焊焊接；总等电位端子箱与总等电位端子箱中间采用404热镀锌软铁高品质电焊焊接；等电位端子箱及部分接地保护采用404镀锌制优质焊接焊接。
6结论
文中根据具体案例工程设计，基本上把握建筑供电系统系统设计方案的基本方法，更好地融合理论和实际，将学过教学内容和专业技能用于自己的爱好，为今后的工作打下良好的基础。除此之外，还能够更好地学习培训消防设计规范，积极按时完成工程设计操作流程与研究能力。本文保证电力安装工程管道网在20年之内永恒不变的规定，与枝杆电缆线15年相对滞后的设计标准相结合，以社区为例子，从负载配备、配电系统、高压辅助设施、低电压辅助设施、电能计量、配电自动化等各个方面开展定居。
