摘要：本文在对惠州学院的校园网建设现状进行分析后，给出了惠州学院校园网规划的建设的具体方案，给出了惠州学院校园网建设过程中应当遵守的建设目标与内容，建设要求，并对网络系统设计给出了详细的系统设计，网络设备选型，服务器的配置和网络设备的配置信息，本文能够体现惠州学院校园网设计的基本要求，完成基本配置任务。
关键词：惠州学院；校园网；规划设计
引言
大学是一所极具现代意识、以现代化教学为特色的民办学校。为了更好地发挥计算机及其网络在教学、管理等方面发挥应有的作用，为全校教师、科研人员、管理人员、学生提供一个先进的计算机网络环境，引入教学、科研、管理和学习等各个领域，培养熟悉现代化的工作环境和掌握先进的教学、科研、管理和学习手段的高层次人才。学校计划在校内建立校园网并与国际互连网（Internet）相连。根据学校的要求，按照“统一规划、分步实施、讲究实效、安全可靠”的原则，进行了该大学校园网综合系统设计。
第一章项目背景
惠州学院是广东省省属公办综合性本科大学，位于全国文明城市惠州。学院现有全日制本、专科在校生16144人，成人类学生7191人，招生范围包括全国21个省（区、直辖市）。
学院占地总面积2480.4亩，校舍建筑面积38.64万平方米，绿化面积13.1万平方米，绿化覆盖率达到70%。学院拥有教学仪器设备10820.9万元，馆藏图书191.76万，其中电子图书68.5万册。装备先进的实验室及数字语音室91个，其中国家级特色专业建设项目1项，省级实验教学示范中心实验室1个，省级重点实验室2个，省级教师技能训练中心1个，校级实验教学示范中心3个；广东省教科网惠州地区汇接中心；体育馆、游泳跳水馆等基础设施；130多个教学实践基地。于此可见本文的校园网设计与构建背景正是处在这种背景下。
第二章需求分析
2.1系统建设目的与内容
惠州学院校园网建设的最基本目标是将将惠州学院校园内的所有网络资源互联起来，进行合理的利用、配置和共享，充分体现计算机网络技术所带来的先进、高效、快捷的特性。总体目标是利用现代化网络技术将学校需要建设和改造的各个部门的数据有机地集成起来，综合运用现代管理技术、信息技术、自动化和系统工程技术，以实现惠州学院的整体优化，显著提高学校的社会效益和经济效益；并联入因特网，和世界信息共享。
根据上面制定的系统建设目的可见惠州学院校园网建设就是要把生活区，教学区，行政区，实验区连接起来，实现校园内的互联互通，使整个校园网络成为一个整体。
2.2系统建设要求
在设计过程中遵守“主干千兆，个人百兆”的网络建设原则，采用交换式千兆以太网技术，使用交换机向个人提供百兆传输宽带。此外还需要考虑网络的安全性，稳定性，有效性和备份性等。在校园网设计和规划中严格参照中国教育和科研计算机网络工程技术规范书，中国人民共和国计算机信息网络国际联网管理暂行规定和有关网络技术国际标准。
第三章网络系统设计
在网络系统设计的过程中，遵从上一章节制定的目标，按照原则和要求开展设计和规划，规划过程中考虑网络系统的拓扑图，网络设计原理分析，VLAN划分及子网配置等问题。力图使设计和配置符合理论和现阶段惠州学院的真实使用要求。
3.1网络拓扑图

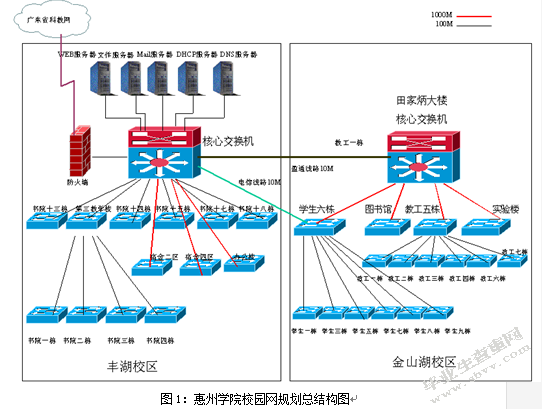

3.2LAN划分及子网配置

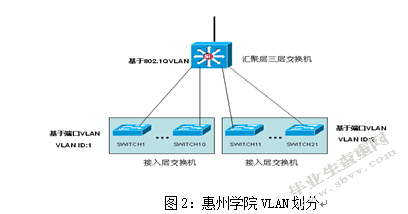

鉴于惠州学院的具体情况，使用基于端口的方法和虚拟网标准802.1Q国际标准进行VLAN的划分，并结合物理位置和部门功能做为进行VLAN划分的原则。通过LAN方法接入网络中心的VLAN划分由网络中心统一指定VLAN的范围和VLAN采用的协议。不通过LAN方法接入网控中心的VLAN划分不受约束。VLAN之间只允许必要的通讯，其余的通讯将被阻止。公用的服务器可以单独在一个VLAN中。
在汇聚层采用基于802.1Q的划分方法,将汇聚层每十台划在一个VLAN里面,同时将VLAN终止在汇聚层,来配合我们分布式的路由设计，从而减轻核心交换机的工作压力。
因考虑到惠州学院目前的状况和将来五年的发展，以及学生使用网络的特点，故将学生区单独考虑。对学生采用以网络中心对各个学生宿舍（公寓）划分IP段，再以学生宿舍（公寓）的单元或楼层为单位，细分IP段。最后对合法用户采用动态分配IP和身份验证相结合。这样，既保护了合法用户，又使其他的用户可以在内部网互相交流。
第四章网络设备选型
校园网网络设备主要包括服务器，路由器，交换机，防火墙和其他网络设备，在规划过程中，分析了大量一线品牌，综合各方面因素做出选择。
4.1校园网服务器
本次配置采用了曙光TC1700，曙光TC1700服务器继承了曙光公司超级服务器聚集技术成果和应用方案，成功地突破了混合平台进行聚合的难关，使之更能适合不同用户的使用需求，应用前景十分广泛。曙光TC1700服务器在多个层次上实现操作平台的混合支持，可以同时支持WindowsNT/2000、LINUX操作系统，用户既可以使用熟悉的Windows系统进行系统监控，也可以使用UNIX管理控制台，如Telnet远程管理等等。
服务器构成以后为了保证服务能力，分别采用三台S240XP服务器及两台曙光天阔R220XP型机架式服务器。为了保证存储能力，采用双数据库节点接一个SimboloSB-4120X/D/FC,SB-9912X/D/FC作为数据库，其具有12个热更换硬盘托架，可用于安装厚度为1.6"的Ultra160SCSI硬盘。
4.2路由器

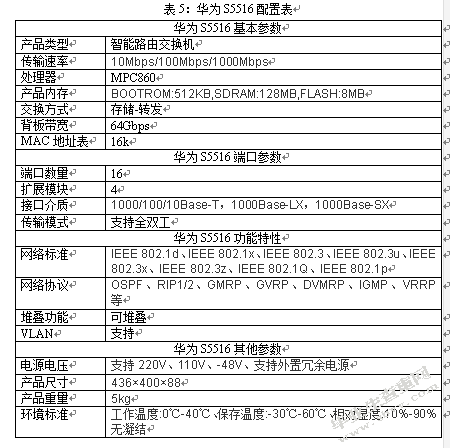

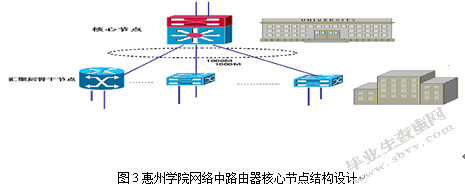

网络系统中的路由器采用的是Quidway®S5516千兆路由交换机。Quidway®S5516千兆路由交换机是华为公司面向IP城域网的汇聚层和大型企业或园区网的汇聚层推出的一款盒式高密度可堆叠全线速以太网交换机产品。通过提供高密度的GE端口，为IP城域网或者园区网提供GE接口的汇聚和收敛功能，是组建园区网中心和IP城域网汇聚层的理想产品。
4.3交换机
核心层交换机采用的是Quidway®S8016千兆核心多层交换机。Quidway®S8016是华为公司面向IP城域网、大型企业网及园区网的网络骨干、交换核心、汇聚中心建设而推出的高端千兆路由交换机产品，基于硬件的二到三层线速转发技术，可提供完备的二到七层交换特性，强大的QOS保障，完善的安全管理机制，满足高端用户对多业务、高可靠、大容量、模块化的需求。
4.4防火墙
防火墙(英文：firewall)是一项协助确保信息安全的设备，会依照特定的规则，允许或是限制传输的数据通过。防火墙可以是一台专属的硬件也可以是架设在一般硬件上的一套软件。综合考虑惠州学院的特色，考虑到教学和科研的需要，决定配置高性价比的企业级防火墙华为赛门铁克USG5310。
第五章服务器的配置
为了考虑服务器硬件资源的系统性和一致性，本次服务器的配置选用IBM的产品作为首要参考。
5.1DHCP服务器

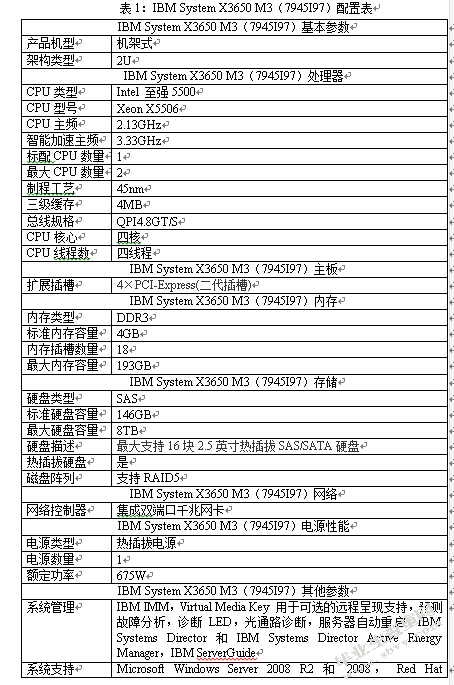

DHCP指的是由服务器控制一段IP地址范围，客户机登录服务器时就可以自动获得服务器分配的IP地址和子网掩码。首先，DHCP服务器必须是一台安装有Windows2000Server/AdvancedServer系统的计算机；其次，担任DHCP服务器的计算机需要安装TCP/IP协议，并为其设置静态IP地址、子网掩码、默认网关等内容。DHCP服务器采用IBMSystemX3650M3（7945IO1）型号，具体型号见下表：
5.2DNS服务器

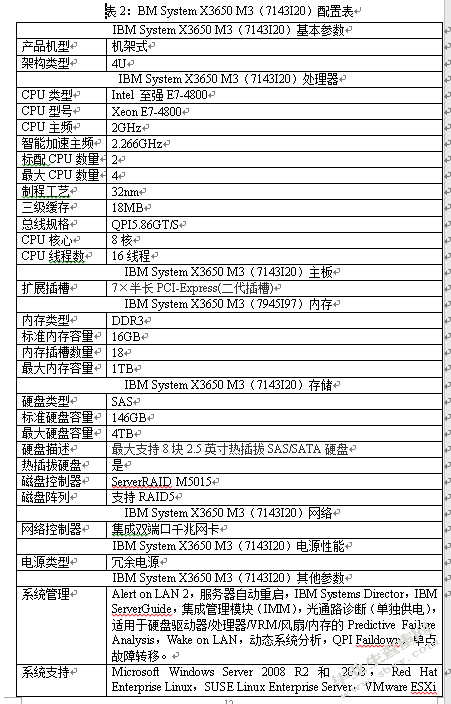

DNS服务器是计算机域名系统(DomainNameSystem或DomainNameService)的缩写，它是由解析器和域名服务器组成的。域名服务器是指保存有该网络中所有主机的域名和对应IP地址，并具有将域名转换为IP地址功能的服务器。本次DNS服务器采用与DHCP服务器相同的硬件配置采用IBMSystemX3650M3（7143I20）型号。硬件配置参考如下表：
5.3FTP服务器
FTP服务器，则是在互联网上提供存储空间的计算机，它们依照FTP协议提供服务。FTP的全称是FileTransferProtocol(文件传输协议)。顾名思义，就是专门用来传输文件的协议。简单地说，支持FTP协议的服务器就是FTP服务器。采用的FTP服务器为IBMSystemX3650M3（7143I20）型号，具体配置参考DNS服务器的配置。
5.4打印服务器

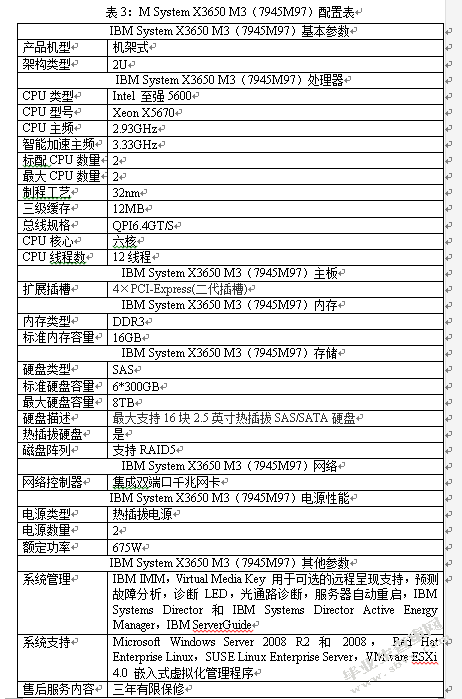

打印服务器提供简单而高效的网络打印解决方案。一端连接打印机，一端连接网络(交换机)，打印机在网络中的任何位置，都能够很容易地为局域网内所有用户提供打印。考虑到打印服务器的特殊性，采用的是IBMSystemX3650M3（7945M97），系统配置见下表：
5.5WEB服务器
Web服务器是指驻留于因特网上某种类型计算机的程序。当Web浏览器（客户端）连到服务器上并请求文件时，服务器将处理该请求并将文件发送到该浏览器上，附带的信息会告诉浏览器如何查看该文件（即文件类型）。服务器使用HTTP（超文本传输协议）进行信息交流，这就是人们常把它们称为HTTPD服务器的原因。WEB服务器也选择，IBMSystemX3650M3（7945M97），具体参数配置参考打印服务器。
5.6设备列表

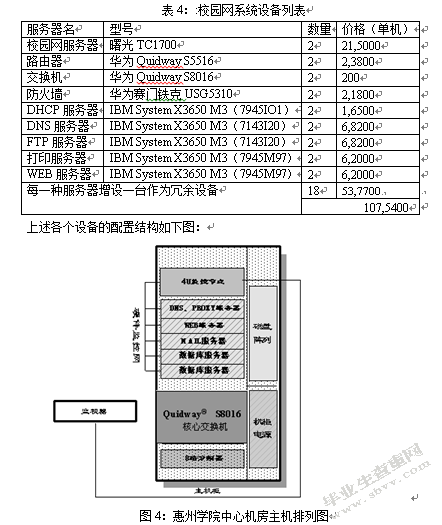

在对校园网服务器，交换机，路由器，防火墙，DHCP服务器，DNS服务器，打印服务器，FTP服务器和WEB服务器进行综合考量后，所有设备类型，编号数量和价格汇总如下表：
总结
本文在对惠州学院进行详细的分析后，遵守校园网络规划和设计的基本原则，给出了惠州学院校园网规划和设计方案，本文不仅给出了较为详细的网络拓扑图，给出了网络设计分析，VLAN划分及子网配置，还给出了校园网网络设备的具体选购和配置信息，最后将所有配置综合运用于一台刀片服务器中。
