另类畅想——论车载冰箱在移动空间中的应用

　　摘要：随着人们生活水平的逐步提高，人们对于生活质量的要求也越来越高。近年来，随着社会交通的不断改善，汽车成为许多家庭必备的交通公具，车载冰箱也成为国内外汽车电子配件的一个重要部分。国内的一些产家充分认识到了发展车载冰箱的前景和潜力，纷纷开始研制新型具有挑战力的车载冰箱，以期能占领更多的市场份额。

　　本文研究的车载冰箱设计，是一种可以在汽车上携带的冷藏柜，由于成本较高，多装备在豪华车上，一般位于后排座椅中央扶手后方，部分车型的车载冰箱位于前排中央扶手下方。如今市面上有的车载冰箱都不能完全做到如家用冰箱所拥有的完美的制冷功能，大部分的车载冰箱都只能做到保温。本文通过对现代人的生活方式、现有汽车设备产品以及结合个人毕业设计作品进行详细分析，阐述了本次设计作品——车载冰箱的可行性。

　　本文将通过车载冰箱的设计来具体阐述冰箱在移动空间中的设计以及运用，通过前期调查到方案草图到软件建模以及实体模型的整个流程来体现交互式设计的理念。

　　关键词：车载冰箱；设计；研究与分析

　　对于日常生活，现代生活的高速化，体现在大多数人注重社交活动，以集会为主，这表明当代生活的变化和需要。这种高速化的都市生活，显示出当代的一种繁忙，以及现代人有一部分的机械化现象，生活盲目极其无色。在人们的正常饮食下，当代的出现极其不正常现象，这是也是现代生活的变化特点，都在奋斗而不正常饮食，面对于中西餐饮，特别是白领阶层，普遍喜欢西餐。在消费方面，出现一种月光族，无计划，并且受社会因素影响很大，其次是亲朋好友的影响，并且都注重时尚，特别是衣着外表方面的，普遍追求外观上的时尚。

　　我国是一个正处在社会主义初级阶段的发展中大国。从经济发展水平来看，我们现在的物质基础还很薄弱，生产的商品化和社会化程度不高，自然经济和半自然经济还占有一定的比重，社会主义的市场经济还未得到高度发展。据北京市统计局城市经济调查队对北京高收入“白领”所做的最新调查显示，2000年，北京高收入群体人均月收入达到7444元。随着居民生活水平的提高，城市居民家庭平均住房建筑面积出现大幅度增长。其中6.1%的家庭拥有两套以上的住房，家庭住房建筑面积高于30平方米的家庭占所有家庭的八成左右，家庭住房建筑面积低于30平方米的家庭只占21.6%，家庭平均住房建筑面积已高达65.5平方米。

　　随着基本住房条件的改善，一方面是条件允许，另一方面受到多种鼓励消费政策的影响，近年来，我国汽车市场需求保持了连续高增长态势，需求总量屡创新高，需求结构不断呈现新变化。据中国乘用车协会统计，2010年中国乘用车销售突破1800万辆，连续第二年超越X，成为世界上乘用车销售最多的国家。在芸芸众生中寻找属于自己的那一份个性，在川流不息的车流中不被淹没，各位车主希望能通过与众不同的车标，色彩和造型等成为车流中夺目的亮点，满园春色中的一支奇葩。坐奔驰，开宝马，已经在成功人士中成为稳重的老板和激情的创业者心目中忠实的信仰，另一个豪华品牌奥迪则逐步演变成为官车的代名词，三者瓜分了中国市场的大部分豪华车市场分额，成为不同成功人士按其所好追逐的不同品牌。不同阶层的人，选择汽车用品、价格、品牌会有所差异，即使同一阶层的人，由于所处的环境、地位、身份、收入、家庭背景、知识等差异，对汽车用品的理解也会不一样，在汽车服务器的选择上也会有各自的诉求，但大多数还是以实惠、功能齐全、造型优美为主要选择目标。

　　近十年来，汽车用品的行业呈现出良好的发展态势。汽车用品的企业的认知度和品牌度都得到了提高，我国巨大的汽车消费市场，为汽车用品行业提供了良好的市场机遇。

　　目前，我国汽车保有量已经突破1亿辆，2010全年整车销售规模达1800万辆，中国仍处于全民的汽车消费时代，为汽车用品行业的发展带来更多生机。截止2010年，我国汽车用品市场问题已经达到3500亿元，平均单车消费在4000元左右，汽车用品生产企业已经达到18000-20000家，每年的新品推出量在3000个系列以上。据研究预测，到2011年，我国汽车总销量将达到2200万辆，增涨幅度超过32%，全年汽车保有量将达到1.2亿俩，汽车用品市场的总量已经达到4000亿元；到2012年我国汽车用品行业市场总量将达到5000亿元，行业发展仍然处于高速发展阶段。

　　汽车用品行业范围：汽车用品行业范围从纵向分析，主要有汽车用品的生产供应体系、汽车用品的批发流通体系、汽车用品的使用安装和服务体系，另外还有行业展会活动、行业媒体传播、行业人力资源、行业诚信建设、行业投资融资等；从横向分析，汽车用品行业可以分为汽车电子、电器产品，如车载导航仪、车载影音、车载冰箱，汽车安全系统，防盗器、倒车雷达，汽车美容养护用品，润滑油、车蜡，及汽车饰品座椅座垫、汽车香水、装饰类工艺品等，小到车贴，大到导航器，行李架，侧踏等都可称为汽车用品。

　　 随着人们生活水平的提高，对生活品质的要求越来越高。除了电视机、电话，冰箱、电脑、空调也成为了家中必不可少的电器，尤其到了夏天，食物稍不加以处理储存，便容易变质，冰箱俨然成为生活中必不可少好帮手。

　　 社会生活节奏加快，许多人每天大部分的时间都在忙于工作与应畴，闲暇之时，又基本用快餐充饥，长期的不规律饮食以及高热量食品的摄入，让不少人身体处在亚健康状态。人们开始意识到健康饮食的重要性。如何能将食品随身携带，并能长时间保持食物的新鲜不变质，成为有车一族的重要需求。

　　车载冰箱2000年前后进入中国，很多家用电器厂商看到时下有车一族越来越多所带来的巨大利润空间，进而发展车载小家电。流线型的设计、越眩的色彩，各种规格型号车用冰箱使四季变得随心所欲。目前市场上比较畅销的有美固、普能达、纽福克斯、爱科、海尔等品牌。业内人士据此分析，随着自驾车旅游的渐渐风行，将在一定程度上刺激车载冰箱的销售。

　　大多数国产的车载冰箱其实就是一种电子冰箱，与普通家用冰箱不同，它不是采用压缩机的机械压缩原理制冷，而是采用电子制冷原理，尽管不会产生噪声和污染，而且电源是特设的车载电源，但制冷效果和压缩机车载冰箱无法相比。所以，在往车载冰箱内放入食品饮料前，必须先把食品放到家用冰箱降降温才行，并且所有的车载冰箱均不可能在停车后长时间使用，这样不但上车前要将食品降温，而且下车时还要把食品带走，非常麻烦。

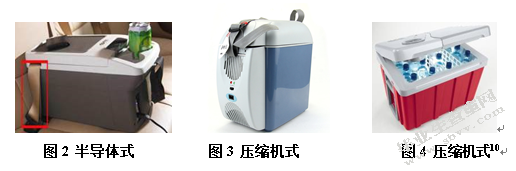

　　现在市场上车载冰霜主要分为3类：一类是比较早期的产品，叫它冰箱可能不太合适，因为它不具备制冷功能，只有保温功能，使用的时候必须把要冷藏的物品放冰箱里冷冻后放入保温箱里，有冰袋的话放入冰袋，这样一来就能在短时间内保持冰冻，这种冰箱的优点是不耗电，要知道汽车上的电都是油换来的，价格也比较低廉，缺点是不能长时间保温，而且空间较小。一类是半导体车载冰箱，它的原理是靠电子芯片制冷，利用特种半导体材料构成的P-N结，形成热电偶对，产生珀尔帖效应，即通过直流电制冷的一种新型制冷方法.制冷温度范围为-5至65度。这种方法的优点是既能制冷又能制热，环保、无污染，体积小，成本较低，工作时没有震动、噪音、寿命长。缺点是制冷效率不高，容量较小。第三类是压缩机车载冰箱，压缩机是传统冰箱的传统技术，制冷温度低，为-18度10度。制冷效率高，体积大，是未来车载冰箱发展的主流方向。缺点是重量较重，比较耗电，价格较高。压缩机汽车冰箱的压缩机世界上的主要产地为德国与日本，国内高档压缩机汽车冰箱的压缩机主要是德国的，质量较好。

　　1车载冰箱的研究现状

　　 目前半导体制冷技术较为成熟，具有无噪音、能制冷也能制热的优点。目前市售的半导体制冷式冰箱散热方式均为风冷式，散热效果差。导致制冷效果难以与压缩机式冰箱相比，且半导体片温度过高，容易老化。

　

　　2项目的研究意义

　　 该项目的研究意义在于能够成功的运用半导体所具有的理论优势，成功的解决，冷源的制冷与热源的能量散失，实现制冷半导体式冰箱的制冷温度降到0℃以下实现冷冻的目的。

　　3应用前景

　　 目前半导体制冷技术成熟，且价格相对于压缩机是制冷技术有明显的优势，如果能成功的将半导体制冷片式冰箱的制冷效果提升到实现制冷温度达到0℃以下，这样将能够满足车载冰箱对于制冷的要求，然后基于其价格的优势，该产品一旦推出必将得到消费者的亲睐。

　　4研究内容和目标

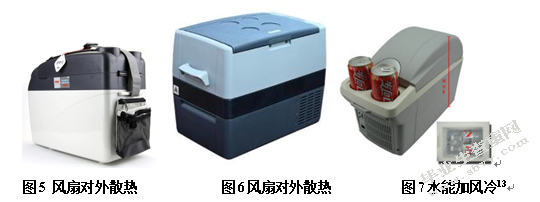

　　 我们采用市售的200w制冷半导体作为工作原件，购买保温箱，进行制冷原件的结构布置，实现冰箱内采用风冷技术时保证箱内均匀快速制冷。通过水循环的原理，利用散热水箱和风扇实现半导体热量的对外散。如图5、图6验证制冷效率和实际箱体内外最大温度温差，采集记录可靠数据。然后将各项性能调配过的冰箱装车，进行各项试验，得到理论数据，最后进行耐久性试验和商业化运行评估。目标实现制冷半导体式车载冷冻的目的。

　

　　5拟解决的关键问题

　　 解决关键技术：通过水冷加风冷的散热制冷方式，将半导体冰箱的内外温度升高到30-40℃。

　　我本次做的毕业设计是——车载冰箱的设计。通过对上文的陈述，使我了解到，一款好的车载冰箱的设计不仅要在产品造型设计上做到美观、精致、人性化；还要在功能设计上做到符合人机工程学，且需要有一定的安全性，使人们在车上使用车载冰箱的过程中，享受视觉冲击力以及冰制产品的凉爽。因此，在本次做毕业设计时，为了完成好本次的课题，我做了很多准备工作。

　　首先，在明确自己设计的主题后，就对该产品的定位、特色做了一个整体规划；然后，去各汽车用品市场对该类型的产品进行市场调研，并做好笔记，记下相关设计要点，以及应注意的细题；除此之外，为了做本次毕业设计，我还通过支书店买书、上网做调查等途径，了解相关知识，以及车载冰箱设计的未来发展趋势。

　　本次设计的外观看上去是一款提携式的小型冰箱。为了配合汽车空间小，在冰箱尺寸上，设计得小巧、精致，可以放入汽车内使用，而且在边角处均使用圆滑曲线来代替以往产品所使用的尖角。这样做的优点是：可以有效避免尖锐角对人体造成的划伤。

　　通过市场调查部分包括网上搜集资料，实地考察，市场分析等等一系列的准备工作，结合车载冰箱的发展前景以及绿色设计新浪潮总结并理清了设计思路，车载冰箱采用彩虹式特色，冰箱上部采用拼接式，由多种颜色构造而成，冰箱的按钮处同样采用与之相配的彩虹渐变透明按钮，造型上从“趣味移动”四个字出发，因此结合市场和自己的想法我做出了做出了下列方案，并对方案提出做了分析与讲解：

　　经过修改后，考虑到冰箱在车类的稳定性能以及冰箱的容积率，被大众所接受的可能性，我最终将方案定在如图一所视的方形彩虹式冰箱。该款冰箱的造型相对于图三而言没有仿生效果，但是考虑到车载冰箱主要运用于车内，要从车内的空间的结构出发去考虑，只有图一最切合实际。

　　色彩本身是没有灵魂的，它只是一种物理现象，但人们却能感受到色彩的情感，这是因为人们长期生活在一个色彩的世界中，积累着许多视觉经验，一旦知觉经验与外来色彩刺激发生一定的呼应时，就会在人的心理上引出某种情绪。

　　我此次做的车载冰箱采用的是黄色与红色的结合。黄色，黄色在心理上与有彩色具有同样的价值。黄色与红色是对色彩的最后抽象，代表色彩世界的阴极和阳极。两者延循环形式来表现宇宙永恒的运动的。黄色所具有的抽象表现力以及神秘感，似乎能超越任何色彩的深度。黄色和红色是两种纯度高的暖色调，它们之间有着令人难以言状的共性。黄色与红色都具有不可超越的虚幻和无限的精神，黑白又总是以对方的存在显示自身的力量。它们是整个色彩世界的主宰。

　　车载冰箱只有制冷功能，其制冷能力可以达到-18℃，能分段控温，不易损坏，可以稳定有效地进行制冷，在很多高档轿车和标配轿车上，都采用了车载冰箱。车载冰箱的优点是制冷温度低，其缺点是价格较高，离开车载电源也不能继续制冷，而且自身总量较大，携带不方便。

　　通过了解市面上车载冰箱的特性后，本方案所设计的车载冰箱在功能上有所不同，其制冷效果好，而且体积小巧，携带方便，是一款理想的汽车用品。

　　本案例采用的是ABS材料与注塑成型。此材料的特点：

　　1工作压力高:在常温20℃情况下压力为1.0Mpa。

　　2抗冲击性好:在遭受突然袭击时仅产生韧性变形。

　　3化学性能稳定、无毒、无味，完全符合制药、食品等行业的卫生安全要求。

　　4流体阻力小，其内壁光滑，转弯处呈圆弧形，因而流动磨擦力小，大大减少了系统流体阻力和泵的马力。

　　5使用温度范围大:其使用的温度范围为-20℃～+70℃。

　　6使用寿命长:本产品在室内一般可用50年之久，如埋在地下或水中寿命会更长，且无明显腐蚀。

　　7安装简便密封性好:本产品安装采用承插式连接溶剂粘接密封，施工简便，固化速度快、粘合强度高，避免了一般管道存在的跑、冒、滴、漏的现象。

　　8重量轻，节省投资:ABS的重量是钢铁的1/7，因而减轻了结构重量，减轻了工人劳动强度，并降低了原材料的消耗，可大大节省工程投资。

　　结合以上8点，我将自己的车载冰箱定义为该材质，为了区分于市场上其他车载冰箱，我在冰箱的上半部分加入了一些皮质元素，采用手工皮质缝制而成的皮套，套在冰箱的头部，不仅美观更实用，可以防止冰箱在车行动的过程中发生碰撞，更能增加冰箱的制冷效果。如下为电脑建模效果图：

　　最终渲染时，为了使产品外观更加丰富，采用了不同的颜色配色进而搭配出不同的方案。这种不同颜色搭配的方式可适用不同型号、不同类型、不同颜色的车辆使用，称得上是“经典色搭配”和“万能色搭配”。为了更好的展现“车载冰箱”的结构和运动，特地制作了展开内部状态，软件为犀牛建模，这里只能给出相应的截图。效果图确认之后，根据要求制作了与之相应的展板，展板效果如下：
