110kV变电站电气一次设计

       参照设计任务书相关内容，此次设计针对110kV变电站实施初级的一次设计工作，据此给出电气部分的主接线实现效果简图。本设计为变电站配置有两部主变压器，站点内完成主接线工作的电压级别对应是10kv与110kv，且各个电压级别均是借助单母线作用来完成分段接地工作的。
       计划涉及对该新建变电站的总体分析、负荷分析和主变选取、短路电流计算、电气配置的选取及配电平面与总平面策画、防雷设计共六章内容。
       参照任务书给出的相关内容以及参数信息的情况下，明确当前负载前进的方向所在。再负载持续增长的情况下实施变电站的构建工作是极其有必要的，而且参考出现实现所需以及原有变电站信息能够明确，此处可以选用的主接线类型就是110kV及其10kV，随后参照负载情况明确所需的变电装置数目以及容值等。并据此探究出配套实施的选用情况，初步执行完成110kV情况下的一次部分规划工作。
       按照先行内容的限定，参照远期负荷实现所需，规划构建中型效果的110kV变电站。此次变电站实现后，能够着力将110KV转换得到10kV，以便周围民众实现供电情况所需。该电站能够看成是区域形式的供电策略实现，可以交付系统1及其系统2同期执行供电工作，故而在整体电网中将占据极其关键的位置。
       变电站功能完成需要做到的设备配置包括主变压器部分、控制设备部分、电气所需主接线部分、无功补偿装置以及防雷电装置。其中主变压器部分是整个变压实现的关键所在，功能就是完成电压值的降低工作，此处选取的就是双绕组类型的变压装置，不论是其功率实现方面。亦或是电压区域方面都是能够和规划相一致的。控制设备是整个变电站实施作业的重点所在，对整个站内工作实施有效的调控，故而此处选用的就是能够实时监控整体运行实现效果的系统。电气所需主接线部分用到的就是单母分段类型，如此经济效用以及其准确效用等都是很强的。无功补偿装置的使用能够确保在线路内出现的能耗得到合适的补给，确保线路更好地执行操作。鉴于变电站长期处在室外形式完成各方面的工作，且外在易遭遇雷雨等的天气，会对设备带来剧烈的损伤，故而建站的时候要同期构建性能相配的防雷电装置。


第1章 变电站总体分析
1.1  变电站总体分析
1.1.1  设计依据
依毕业设计任务书。
1.1.2  某市变电站建设的必要性

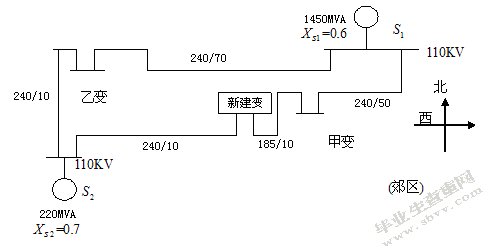

附注：如图1所示，系统容量和系统阻抗等于最大工作模式
2.最小运行方式下：S1=1300MVA，X_S1=0.65；S2=170MVA，X_S2=0.75；
1.1.3变电站地址
       此处变电站实施规划工作，不但需要同标准相配，而且还要和相关国标需求相一致。
       该站布置在近郊位置，能够给周边民众以及商户等提供所需电压，属于是新规划构建的设施。
       该站西侧对应着10KV负荷区域，给市区部分、食品制造区、棉纺制作区、针织区、柴油区以及橡胶制成区供应所需电力。
       该站东侧对应着的就是市郊以及水泥制成区、耐火厂等。
       站区所在高程变化平缓，多数都是平原，不存在有强烈的地震情况。整体年均温度最高就为+40˚C，最小就为-20˚C，均值温度就为+15˚C，最高风速值对应是速25m/s,覆冰占据有b=10mm，归属的气象位置是在第六区。
       全线整体就是黄土层位置，对应着的地耐力表现就是2.4kg/cm２,天然容重对应就是γ=2g/。内摩擦角对应就是，土壤电阻率对应就是100Ω·cm, 地下所在水位不高，不存有腐蚀等的破坏详细。土壤热阻对应着的系数=120˚C·cm/wm。整体土温表现就是20˚C。
1.1.4变电站设计规范
       1．此要求能够在10～110kV区域的电压期间实现工作，单个变压器对应着的容量即是2500kVA。
       2．整个发展实现是参照工程所需的5～10年前进要求来执行的，能够将近远期完成有效的交互，且主体部分就是近期，只是要参照后期实现扩建等的功能所需，据此选定有效的设备及其装置。
       3．整体设计实现需参照整体的需求来执行，兼具其他方面发热供电所需，构建得到功能有效的变电站。
       4．实施规划期间不能大规模的占据土地，标准方面还需要参照现有的国标情况来进行校验工作。
