住宅外墙保温结构施工技术应用研究

摘要：

能源问题已成为限制社会可持续发展和保护生态环境的主要因素。我国幅员辽阔，多变的气候和环境加大了建筑节能减排的难度，制约了我国的可持续发展的战略。减少建筑能耗，提高能源利用率，建筑节能迫在眉睫。而外墙保温可有效减少建筑的使用能耗。通过对民用建筑墙体保温节能系统现状分析，发现项目在外墙保温施工、管理与材料应用之间存在诸多问题；根据节能环保和可持续发展的理念，提出应对措施，希望对其它同类项目的外墙保温施工具有一定的借鉴意义。

关键词：外墙保温；节能；施工技术;浅水湾项目

1绪论

1.1研究背景

建筑业是一种消耗大量资源并且会影响自然环境的消耗型产业。随着当前我国居民人口的不断快速增加和人民生活质量水平的不断提高，民用建筑的综合能耗不断增加，解决民用建筑资源紧缺的问题已经迫在眉睫，建筑业的节能发展是当今社会的必然要求。节能保温建筑技术是改善我国人民住房条件，减少冬夏两季因建筑供热制冷所带来的能源问题。建筑节能保温技术的发展与使用是目前我国实现建筑节能的基本手段。技术手段创新是不断提高我国建筑业生产技术水平和企业市场综合竞争力的一个重要方法。在这种情况下，基于浅水湾项目小区的外墙节能改造工程，在分析总结外墙保温在建筑节能方面的意义以及目前应用情况的基础上，讨论施工中所出现的问题及解决方案，以达到加速外墙保温施工技术发展的目的。

1.3研究意义

自上世纪90年代以来，建筑能耗问题已成为国内高度重视的问题。中央XX及地方各级人民XX相继制定出台了一系列政策法规，一定程度上促进了建筑节能保温技术的发展。但是由于各地区的气候条件及地域特征等不同因素对施工的影响，许多节能技术的推广应用往往受到很大的制约，提高了XX相关部门管理的难度；推广困难主要体现在以下几个主要方面：一是建筑节能技术管理体系庞大，在一定程度增加了施工技术上的应用和管理的工作难度；二是一些地区对绿色节能建筑施工技术的适用条件缺乏必要的了解，导致在建筑节能技术的选择中存在盲目性。旨在通过对XX市浅水湾项目外墙保温施工技术分析的基础上，结合实际项目实际情况优选出适宜于该地区推广运用的节能施工技术，从而推动建筑外墙保温行业的进一步发展。

2建筑外墙保温施工技术理论综述

2.1外墙保温

外墙保温是由聚合物改性砂浆、阻燃型聚苯乙烯板、挤塑性聚苯乙烯板等材料共同构成的具有隔热保温作用的复合型墙体；集建筑保温、外墙防水以及饰面装饰等功能于一体的节能保温工程，不仅能提高建筑能源使用效率，降低建筑使用成本，还能够满足现代建筑的节能保温的需求。外墙保温技术用聚合物改性砂浆等胶黏剂将聚苯乙烯泡沫或挤塑板等具有低密度、高热阻性的聚合材料粘附在建筑外墙的表面，再敷设具有装饰性和保护性的饰面层，赋予建筑额外的隔热保温性能；在高纬度严寒地区，外墙保温能够在低温条件下阻止或者延缓建筑内部的热量流失，稳定建筑内部温度；或是在低纬炎热地区，外墙保温也能够阻止环境温度对室内温度的影响，将热量隔绝在建筑外墙外部，达到隔热保温的效果。无论是保温还是隔热，外墙保温系统都是将建筑内部温度稳定在一个合适的范围内，减少因为调控建筑内部温度而造成的能源消耗，从而达到节能减排的目的。

2.2外墙保温材料

用于外墙保温的建筑材料称之为外墙保温材料，主要包括如下几类：

（1）挤塑性聚苯乙烯板（XPS）：挤塑聚苯乙烯板是应用最早，技术最成熟，市场占比最高的一种节能保温材料。由于其内部结构的闭孔率高，使它具有良好的耐水性和低吸水率，也避免了由于气流对流造成的能量损失。挤塑性聚苯乙烯板具有低导热率和高绝热性能，其化学性能相对稳定，能够应对各种恶劣的气候条件，并且在各种高温高湿环境下仍有可能长久保持出色的耐热性能。然而，由于其闭孔率过高，其透气性差。当温度和湿度变化很大时，因其变形而产生的内部应力也相对较大，容易产生局部应力破坏。在实际工程中，挤塑聚苯板外墙外保温系统容易出现空心，开裂，脱落的现象。

（2）发泡聚苯乙烯板（EPS）：在相同厚度下，发泡聚苯乙烯板的隔热效果要弱于挤塑聚苯乙烯板，并且其拉伸强度和导热系数比挤塑性聚苯乙烯板小，耐候性差。但是发泡聚苯乙烯板具有良好的透气性，高延展性和高粘结强度，因此施工难度相对较低，施工速度快。

（3）酚醛板：酚醛板的导热系数非常小，具有良好的隔热性，优异的耐火性，并且不会在火中释放出剧毒物质。酚醛板密度低，重量轻。当温度变化很大时，不会产生很大的应力，并且具有良好的耐久性。但是其吸水率高，吸水干燥后容易粉碎，强度低，抗冲击性差，弯曲变形小，在外力作用下容易开裂和脱落。

（4）发泡聚苯乙烯板：发泡聚苯乙烯板是具有最高防火等级的隔热和隔音材料。它热阻系数低，透气性好，化学性能稳定，不易受到腐蚀和污染发霉，在火中不会释放有毒气体。但其抗拉强度低，吸水率高，容易变形。

3住宅外墙保温施工技术的案例分析

3.1浅水湾项目概况

浅水湾项目住宅楼二期工程位于XX市，始建于2015年；建筑总体面积共13894平方米，单位建筑高度为八层，其中地上部分六层，地下部分二层，首层属于半地下式仓库和贮藏房；抗震设防烈度7度，抗震性能等级为二级，建筑物实际使用年限可达70年。建筑主体采用桩基－筏板的混合型基础，建筑上部结构则采用钢筋砼框架剪力墙。内部隔墙采用空心加气混凝土砌块填充，外墙填充采用加气粉煤灰砌块填充，建筑外墙面采用隔水防潮抹灰装饰。

浅水湾项目住宅楼二期工程共有住宅112套，自2015建成以来已有约86户居民入住，占总数的77%。自从2017年上半年开始，就陆续有居民反映冬季室内温度低，只能维持在14摄氏度左右，不能达到国标规定的16摄氏度，且远远不能满足居住的舒适度要求。该建筑群采用的供热管线集中供热，经小区锅炉房二次加热后再供暖入户，但效果却依旧不能满足居民采暖需求。2018年，XX市XX出台建筑节能专项条例，对建筑的采暖节能作出了明确的要求，并设置专项补贴以保证节能改造工程的顺利实施。后经XX相关部门决定，为满足居民冬季供热采暖需求，与2018年9月开展浅水湾项目二期工程外墙外保温节能施工改造。该外墙保温工程属于既有建筑的节能改造项目，建筑保温技术中应用最为广泛的外墙外保温施工技术就成为该项目最优的选择。

3.2浅水湾项目外墙保温施工方案

浅水湾项目二期外墙外保温结构施工主要由面层处理（基层处理、测量放线），保温层施工（粘贴锚固EPS聚苯板、ESP聚苯板打磨），保护层施工（涂抹面胶浆、铺压耐碱网格布格布、涂抹面胶浆）和装饰面层施工（涂耐水弹性腻子、面层涂料或面砖施工）四部分组成（如图3-1）。

住宅外墙保温结构施工技术应用研究

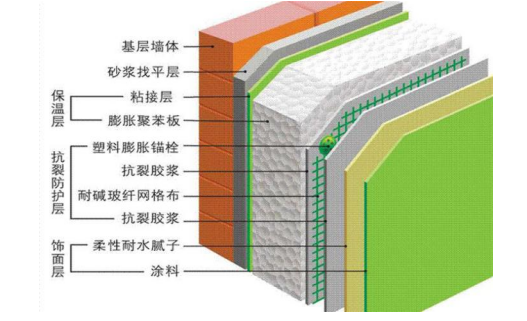

图3-1 浅水湾项目外墙保温层做法

（1）墙体基面处理及测量放线

清理原有建筑的外墙表面，将影响施工的外墙剥落、空鼓、起泡等缺陷进行铲除，保障墙面的平整及稳固程度，拆除外墙外挂设备，保证施工人员的安全。检测墙体当地的平整度与垂直程度，间隔一定距离在外墙面弹出水平及垂直控制线，以保证保温材料铺贴的平直稳定。

在浅水湾项目的基层处理过程中，由于建筑群建成时间不长，外墙状况良好，没有必要进行过多的基层处理；但住户入住数量较多，且大部分住户安装了空调以及部分低层住户安装了不锈钢防盗隔离窗等设备，给施工带来较大不变。于是施工队伍与居民委员会协商后，决定先拆除部分影响施工的空调外机以及防盗窗，待施工结束后重新安装，尽量减少施工对居民生活的影响。外墙设备拆除后，进行基层找平处理，表面涂5mm厚防水砂浆掺1%减水剂，在基层找平的同时进行第一道防水抗渗处理。

（2）安装ESP保温板

ESP板铺贴时遵循自上而下、错位搭接的施工办法。施工人员利用天车自建筑上部开始施工，保温板每层错缝1/2保温板长（如图3.2），且在转角（如图3.3）、洞口处的零星板块切割长度不能小于板长的1/3。自上而下铺贴板材可以降低重力对板粘接的影响，防止因上层板的粘接处溜滑和板自重对下层已经施工好的墙体产生应力而影响整体的强度。错缝搭接的施工方法配合粘接锚固做法能够将保温板最大限度地组合成一个整体，板之间的上下通缝往往会成为结构中的薄弱之处。为保证粘接强度，板的铺贴到锚固不应超过2板层，暂停施工应将板锚固后再离场，严禁虚板空挂。

图 3-2 ESP保温板的平面安装示意图图 3-3 ESP保温板的转角安装示意图

住宅外墙保温结构施工技术应用研究

ESP板的黏合粘贴和钢板锚栓黏结相结合两种方式。此种锚固方法主要特点是在传统粘接锚固法的技术基础上，通过重新设置若干个新的锚栓位来直接固定一片ESP的保温板。锚栓头部采用高强度的尼龙纤维和塑料复合制成，尾部锚栓采用回旋螺丝式的膨胀螺栓。单个连杆锚栓的整体抗拉力和承载能力强度极限数值应大于≥1.5kn。适用于一般采用建筑外墙围护装饰为主的瓷砖涂料材质的建筑外墙和墙体保温层装饰施工，以及建筑基面基层附着保护能力较弱的大型建筑物外墙围护结构面的节能化施工改造。此工艺虽然施工较为复杂，但是保温墙体的重量分摊于整个墙体结构，且通过锚栓固定在建筑的结构层中，这样做大大提升了保温系统的整体强度，有效提高了保温层的整体使用寿命。

（3）EPS板的打磨

EPS型钢板在整体粘贴前或固定后必须至少要连续静置24h，以免影响EPS型钢板的整体强度。在保温板打磨使用过程中可以使用专门的摩擦剂或者手搓抹子把板面与板边不平点的每个地方都打磨到彻底，消除了与地板间与板边接缝厚度高低差的相差，在板打磨使用过程中板边散落的EPS碎屑应随时清理。如有板缝较大处，大于50mm的板缝要用粘接砂浆嵌网格条，分层填实；板缝小于50mm可直接用砂浆填实。

（4）网格布的铺设

网格布的铺设使用二道砂浆抹面铺设法。即用抹子在EPS复合板的表面均匀地用涂抹一层略大于网格布尺寸的黏结砂浆，随即将网格布用抹刀均匀地压入黏结砂浆中，再均匀涂抹一层砂浆，两道砂浆将网格布夹在中间，养护时长不少于72H，降水后养护时长应适度加长。待该层砂浆均匀晾干后方可进行下一道施工工序的进行。

（5）饰面层的选择

EPS复合型外墙保温层是属于一种轻质和柔性保温结构的装修饰面材料，可以搭配柔性墙体涂料。 EPS保温板外墙保温层中的饰面基础层宜优先考虑选用弹性涂料，以保障保温结构的形容性，以延长结构使用寿命。浅水湾项目建筑方案中，外墙保温饰面层采用防水墙面漆三道涂抹，加强结构的防水系数；室外地坪1.5米高度铺贴薄切自然石饰面砖，防止地表水对墙体的侵蚀，还能够提升外墙强度，抵御使用过程中的外力冲击。

4 浅水湾项目外墙节能保温施工中的问题

4.1施工环境问题

该建筑符合北方建筑坐北朝南的总体布局走向，总体呈”凸”字型房间布局。其中南侧客厅阳台及大面积的落地式玻璃窗，为满足房间采光、通风、美观的居住要求，外墙中门窗面积占总面积的21%，门窗所占比率较高，建筑使用过程中的能耗也相应提高。

浅水湾项目住宅工程所在的地区属于季风性气候，冬季气温据近二十年统计常常低于零度以下，且常伴有3~7级的大风天气；夏季白天气温高于25摄氏度，常伴有100毫米以上的降水，昼夜温差较大。为保证居民居住的供热制冷需求，采用埋入式水循环温控设施。属于典型的北方建筑，冬季严寒，有供热采暖需求；同时为了减低夏季高温，提高居住舒适度，每户安装有1-3台不等的空调设备，为建筑群的能源消耗带来了巨大的挑战。

4.2施工质量问题

（1）技术不成熟导致基层处理不到位

浅水湾项目建筑原有基层墙体有空鼓、起泡等现象发生，偶有墙面剥落；按照施工技术依据对问题墙面进行清理铲除后，外墙平整度已经达不到施工要求，必须对问题墙面进行修补处理。基层墙面的平整度能够直接影响整个外墙保温系统的最后施工效果。抹面层与装修饰面层之间产生的尺寸偏差，很大程度上都是由于墙体基层平整度处理不到位，基层处理不到位会导致保温层与基层的大粘接不牢固，容易产生空鼓进而引发层间凝露、保温层剥落等严重施工质量问题。因此对于外保温体系的基层处理尺寸偏差也必须满足规定。

（2）技术缺陷防水层隔水效果不佳

浅水湾项目外墙保温结构部分楼层防水施工效果不佳，致使在保温结构内部产生凝露现象，内部水汽凝结后顺块材缝隙返渗至墙体表面，污损墙体表面；部分凝水汇聚在门窗洞口附近，从洞口缝隙滴落，影响居民生活；凝水还在墙体空鼓处汇集，形成破坏隔热层的热桥，并在冬季低温时凝结膨胀，破坏保温层结构安全。隔水效果差主要有几个方面构成：

一是保温层基层防水处理不到位，基层处理砂浆未掺隔水外加剂，导致楼体内部水分及居民生活用水自墙体渗入保温结构内，温度降低后在保温层内部凝结形成水滴。

二是保温结构施工时，偶有降水情况发生，且抹面及粘接砂浆未掺减水剂，使材料本身含水量过大，且材料水分未经充分蒸发干燥后就进行二道施工，材料中的水分封闭在保温结构内部，随着气温变化，材料内部水分蒸发析出，并在保温结构内部凝结。

三是保温层面层施工处理中掺减水隔水外加剂，但是受冬季低温气候影响，结构内部局部凝水产生冻融循环，严重破坏结构强度，致使面层在内部应力作用下产生裂缝，失去了原有的隔水作用。

（3）处理漏洞导致保温层开裂、脱落

外墙保温系统由面层、粘接层、保温块材层和基层组成，各部分均有可能发生不同程度的开裂问题且相互影响。

住宅外墙保温结构施工技术应用研究

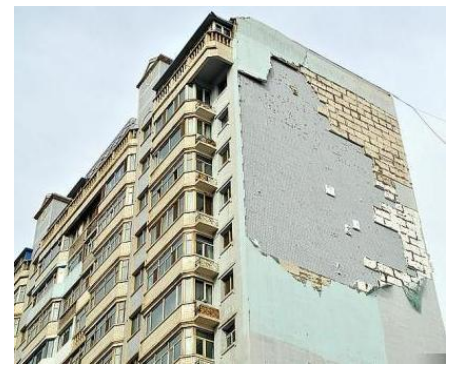

图4-1 浅水湾项目二期13栋西侧保温层剥落

导致保温层开裂的外部原因有温差致使保温层自身结构产生热胀冷缩在整体结构中产生不均匀的裂缝；也有可能是保温层与建筑之间的材料热膨胀系数相差过大，原有建筑受热膨胀破坏保温层整体性；原有建筑冷缩系数较高，建筑低温收缩大于率保温系统低温收缩率，在建筑与保温层之间产生大规模的剥离（如图4-1），严重降低保温层粘接强度，导致开裂剥落等情况发生。受气候影响，雨雪侵蚀、大风也导致保温层发生开裂等问题，特别是在顺风方向的墙体，受大风的负压影响，保温层会受到一股向外的吸力，一旦风力过大或者保温结构本身就有开裂、粘接不牢等质量问题，就极易导致保温层整体剥落。此外受地基沉降、地震等地质影响导致的楼体稳定性改变，也会严重影响保温层的整体强度以及粘接强度，导致保温层发生开裂、剥落等现象。

保温层开裂、剥落的内部影响因素也有很多，如：基层处理不到位导致基层平整度公差过大，以至于后续施工中材料粘接不到位从而产生空鼓开裂等现象发生。保温块材粘贴锚固时未按施工方案要求进行错缝铺贴，块材产生长距离通缝，结构整体性降低产生裂缝。块材施工时未按从上至下的铺贴方向进行施工，直至块材之间因为重力以及材料膨胀等因素产生内部应力，从内而外破坏结构。保温结构因各方面原因产生的凝露问题，在冻胀因素作用下也会导致保温结构产生开裂现象。开裂、粘接不牢等问题经过发展和累积，就会在自身作用下发生更为严重的剥落破坏。

4.3施工管理问题

（1）管理人员协调能力差导致工期延误

浅水湾项目外墙保温工程项目由XX市C集团承建，施工队伍的组成由地方的劳务外包队伍组成。在工程入场的过程中，未与小区物业管理部门进行沟通，未对施工进行具体的场地及时间安排，施工人员、施工材料进场困难，延误工程的正常开工。在施工过程中，施工队伍曾多次因施工工作安排情况与小区业主进行交涉，但交涉并未达到理想目的，还甚至险些诱发与业主支架的冲突，严重影响施工整体进度，且造成不良社会影响。

施工初期因工程需要，业主部分设备需要进行临时拆除，在与小区物业进行沟通后，未等3日通知公示期，施工人便开始进行施工作业，与小范围业主发生信息与沟通上的障碍，小部分业主阻拦施工；遂经调解后达成补偿协议，但对施工进度并无明显影响。

（2）施工现场混乱致使事故发生

在工程的施工过程中，施工作业现场的人员及物料管理混乱，施工材料混放，施工人员管理不到位。2017年10月某日，某王姓施工作业人员在非动火区域吸烟；首先在施工现场随身携带明火已经是违反了施工现场作业管理条例，该施工人员吸烟后，将烟蒂随手抛至小区绿化带中，时值秋季，绿化植物含水量较低，同时烟蒂与绿化带中的生活垃圾发生阴燃，烧毁绿化草坪8坪、污损膨胀聚苯板一组；带来直接经济损失800余元。该事故致使工程现场消防安全整改一日，整体工期退后延迟。

4.4施工材料问题

（1）材料质量差，局部墙体保温效果不佳

施工材料的质量直接影响了工程的质量与使用寿命。

浅水湾项目的外墙施工改造结束后，经过节能保温改造后，小区整体室温有了整体提升；但陆续有住户投诉供暖室温仍未达到舒适居住要求，物业人员统计业主反映后，这部分住户集中在一个较为集中的范围内。经过第三方专业热工检测人员检测后，于13号建筑的2-3层墙体西南侧发现较大面积的热源泄露。后经专业热工检测队伍分析了该区域保温效果差的原因，13号居民楼属于施工计划的后期阶段，在13栋施工过程中材料调度出现了问题，施工队临时购入一批未经检测的材料进行施工，且使用了切割后剩余的零星块状材料，且没有做结构加强处理，直接导致了该区域的结构整体性大幅降低，致使保温效果出现明显差异（见表4-1）。

表4-1 外墙保温改造效果横向对比

外墙保温改造效果横向对比	13栋601室	13栋202室	13栋301室	06栋402室
改造前室内温度	14	15.5	15.5	14
改造后室内温度	18			20.5
改造后问题住户室内温度		16	16.5

（2）未按设计图示铺贴首层饰面砖，面层破损严重

施工改造15个月后，浅水湾项目小区内的外墙节能保温工程地坪以上1.5米范围内出现不同程度的污损；其中墙面裂痕12处、墙面转角破损8处，墙面严重凹陷3处。经施工图调查及社区居民调研，墙体裂痕、破损原因多是由外力碰撞及车辆的误碰导致；但是施工图上保温层面层的装饰保护块材并未铺贴，而是直接进行抹面装饰。这直接导致了外墙面在遭受外力冲击时的强度不足，致使墙面在短期内出现多处破损。

5浅水湾项目外墙保温施工问题的应对措施

5.1调整施工方案，避免环境影响

外墙保温结构严禁在冬季进行施工，低温和降水是对施工影响最大的因素。施工时的温度一般不可能低于5℃，5级以上的自然大风和雨雾等气候条件不得对其进行施工作业，否则不但会影响材料的养护时间，材料受到冻结后也会破坏产品品质，从而出现龟裂，耐水性下降，严重影响了整个保温系统的整体质量。施工平均气温较低时，可以在粘接砂浆中掺入适量的高分子粘接剂或减水剂等外加剂，以改变粘接砂浆的整体性质或者减少砂浆中气泡，从而达到抵抗低气温对粘接养护的影响。

禁止在雨天进行施工，保温结构未成形前，材料含水量过高容易导致保温系统内部出现质量缺陷如结霜、凝露等。当施工过程中偶遇雨雪天气时，应及时停止施工，保护施工工作面，适当延长粘接层砂浆养护时长，待表面完全干燥后施工方可进行。

5.2优化外墙保温施工技术

（1）建筑外墙的基层处理

外墙保温施工的基层表面不宜过于干燥，施工前清除基层表面的油污、脱模剂等妨碍粘结的附着物，凸起、空鼓和疏松部位应逐一并找平，基层表面不得有脱层、空鼓、裂缝等问题，基层表面不得有粉化、起皮、爆灰、返碱现象。在原有建筑物的外保温施工改造时，应彻底清除原有墙体的表面涂层，清除原饰面砖的虚粘空鼓部分，过于光滑部位做打磨处理，确保保温结构与原有墙体粘接紧密，保证工程质量稳定可靠。

浅水湾项目建筑群的使用周期较短，大部分外墙装饰面状态良好，部分开裂空鼓墙体可以在经过基础处理后直接外墙表面进行施工。部分空鼓、落粉墙体由人工清理，并在处理作业面周围做凿毛开槽处理，以保证找平层与墙体之间的粘接强度；机械清理（风镐）抽油烟开放式风道附近1-2米范围内墙体，避免油污对粘接性的影响。问题墙体清理完毕后用防水粘接砂浆对凿毛墙体作抹平处理，以保证基层墙体的平整度，带砂浆硬化后才可以进行下一道工序的施工。

（2）应用复合保温材料

外墙保温施工中复合材料的使用，可以有效地提高工程质量，降低施工成本。

在本工程中，保温墙体的基层处理抹面及粘接砂浆中掺和15毫米长聚合材料短纤维，这种纤维材料的掺入使砂浆中形成了纤维骨架，大大提升了砂浆的粘接性及抗拉强度，能够抵抗砂浆干缩及外力冲击对粘接层的影响，有效地减少了砂浆干裂的产生；同时在砂浆中掺和等比例20%的砂浆胶结剂，胶结剂的掺入能显著改善砂浆的力学性质，减少砂浆中的水的用量，提高粘接砂浆的粘接强度，还大大增强了基层砂浆的防水抗渗性能，能在相同的基层处理情况下有更好的粘接及抗渗能力。

在膨胀聚苯板（EPS）的选用中选择15%颗粒膨胀蛭石添加的复合保温块材。这种块材的质量相较于一般保温块材，单位质量增加了10%，但是保温效果、强度、耐磨程度、防火阻燃性都有一定程度的提高（如表4）。

表 4 保温块材性质的横向对比

板材种类	强度	价格	容重	导热系数	耐火等级
膨胀聚苯板	0.1-0.15Mpa	220元/m³	15-25kg/m³	0.041w/m.k	三级
颗粒膨胀聚苯板	0.12-0.18Mpa	260元/m³	18-28kg/m³	0.049w/m.k	三级

（3）面层网格布的敷设

面层网格布夹设在二道粘接砂浆之间，与砂浆形成一道高强度的整体结构，能够有效抵挡外力因素对保温结构内部的冲击影响；同时网格布将保温块材拉结为一个整体，使保温结构在发生轻度开裂及粘接不牢等现象时不会发生大面积的剥离破坏。

网格布的敷设应采用两道抹灰法，先涂抹一层面积大于网格布的抹面胶浆，随即将网格布压入湿的抹面胶浆中，待抹面胶浆稍干硬至可碰触时，再抹第二道抹面胶浆。门窗洞口部位必须做加强网处理，沿口勒角处要做翻包处理。网布粘完后预防雨水冲刷或撞击，容易碰撞的阳角、门窗应采取保护措施，上料口部位采取防污染措施，发生表面损坏或污染应立即处理。施工后墙体表面在5小时内免受其他物体碰撞，保护层8小时内不能被雨淋，待保护层终凝后及时喷水养护，昼夜平均温度高于12℃时不得少于50小时，低于10℃时不得少于70小时。

5.3完善施工保障制度

（1）加强施工队伍及人员的管理

加强施工人员的现场管理，提高施工作业人员的整体素质。施工技术人员必须具有高空作业许可证等特种作业资质，施工人员必须进行定期安全及技术教育，以满足施工安全管理以及施工进度质量的需要。

做好施工现场安排，控制施工进度计划。在施工作业前应对施工现场进行初步的调查分析，做好施工作业规划，提前将施工材料的堆放，施工机具的使用，施工人员的入场，施工人员的生活保障的等因素妥善安排。提前与施工现场及附近的居民、单位等做好沟通协调，避免因沟通问题对施工进度的影响。

把控施工质量，严抓假冒伪劣。应该加强施工人员的质量意识，由于目前建筑市场竞争激烈，成本透明化，导致施工人员更加追求利润化，很容易导致施工质量低下，甚至偷工减料。因此，必须注重质量管理，根据专项施工方案的指导选择，编制针对性的技术交底，使得施工人员牢记质量意识。

（2）加强施工现场的防火处理环节

施工单位的负责人应全面负责施工现场的防火安全工作，履行《中华人民共和国消防法》规定的主要职责。每个工程施工现场均都必须严格建立、健全严格的施工防火现场监测管理制度，如果施工发现现场有任何危险的施工安全隐患，必须立即对其进行消防处理；否则容易产生的重大安全隐患。

如果在工程施工现场突然意外发生重大灾害火警或其他重大灾害火灾，应立即向当地的各级公安消防指挥机构进行汇报，并及时主动组织消防人员到场进行应急扑救。在重大火灾事件发生后，施工单位与建设单位均应共同负责做好现场安全保护及会同消防机构组织人员进行现场考核勘察。针对重大火灾事故处理建议，并积极地落实其防范措施。

加强施工现场的动火作业管理，对气割、气焊及大功率电气设备作统一管理，人员带火作业需申请动火作业许可证，并在相应场地做规范化作业。对于保温材料的切割应尽量避免使用热切割，主动使用冷割技术，必要时可以使用手锯等人工切割。施工现场严禁烟火，禁止携带打火机等易燃易爆物品进入作业现场。

5.4严格把控材料质量

（1）规范材料采购流程

施工材料的采购应该遵循以下原则：

一是在完全保证质量的基础上，要以最为经济的价格购进必需的材料。二是对每一种原材料都要价（货）较三家以上，优中选优。三是在施工前的材料入场应当提前告知现场监理、乙方驻场代表和项目部人员。四是监理、乙方驻地代表和项目部应当将进场原材料按照供应商所提交的样本物资进行验收。如果双方均无异议，则由保管人员负责将所有进场的原件材料全部清点，并在现场办理相应的入库手续。五是保管人员负责对所有进场资料中与合格证、检验结果报告及有关的资料进行接收。

（2）加强材料的现场管理

首先要建立健全现场施工材料的码放管理体系和材料堆码责任制，现场施工材料码放要严格按照遵循现场总体规划的现场平面图要求进行，并由材料分片现场包干工作人员具体负责。对于易燃易爆及轻质材料，应该安排相应场地堆放，同时严格控制进场数量及堆放密度，保证材料及人员安全。

其次要进一步加强对现场总体平面布局的管理，根据不同的施工阶段，材料和物资的变化，设计改动等实际情况，及时地调整堆放在现场的位置，保持路径畅通，减少二次倾斜和倒运。随时随地了解和准确掌握所有的材料施工进度和工程用料相关资讯，搞好均衡材料调剂，正确地合理组织所有材料的施工进场。材料编制方案的详细编制必须要严格可靠，并保证能够及时、准确地用以保证实际的建筑施工工艺要求。

另外施工现场必须由专职的材料管理人员负责进行现场所有物资和材料的监督管理，料员必须经过资格认证，持有合格方可上岗；材料人员的数量和配置应以能够促使生产和处理工作的正常进行为准。施工作业管理人员还应负责施工现场的沟通协调，以满足施工进度顺利进行。

6结语

外墙节能保温技术的应用不仅可以为人们提供更加舒适的生产、生活环境以及良好的生活环境，而且也是解决能源问题对我国经济发展“瓶颈”制约的根本途径，而节能施工技术则是实现建筑物节能的基本技术手段，是提升建筑行业技术水平的重要途径，对中国的可持续发展起着重要的作用。

本文以浅水湾项目二期项目为例进行研究，发现我国建筑节能保温技术潜力巨大，但由于保温技术发展的时间相对较短，导致当前我国建筑保温技术的推广还存在着很多有待解决的问题，这不仅需要建筑师们的辛勤付出，同时也需要社会各界的共同努力，相信只要以科学的眼光、实事求是的态度、脚踏实地的作风共同努力，我国的建筑节能保温技术一定能更快、更好地发展。

参考文献：

[1]沈炎娣. 夏热冬冷地区居住建筑外保温墙体节能效果研究[D].浙江大学，2017.

[2]毕代友. 建筑外墙外保温体系质量控制研究[D].哈尔滨工程大学，2017.

[3]周练. 保温隔热材料在外墙外保温中的应用研究[D].西华大学，2017.

[4]杨少玮，张伟捷.夏热冬冷地区墙体外保温对建筑节能影响的研究[J].建筑节能，2020，48（11）：102-105.

[5]王少伟.建筑外墙保温施工技术和节能材料分析[J].绿色环保建材，2020（11）：114-115.

[6]马星，郭杰，张晓军.建筑工程中外保温节能施工技术要点探讨[J].住宅与房地产，2020（30）：44+46.

[7]王伟.住宅工程外墙内保温施工工艺与施工技术研究[J].工程建设与设计，2020（19）：209-210+213.

[8]金家胜.外墙保温技术在建筑工程施工中的运用[J].陶瓷，2020（09）：108-109.

[9]王龙龙. 寒冷地区薄抹灰外墙外保温系统耐久性研究[D].西安建筑科技大学，2020.

[10]华雪. 严寒及寒冷地区外墙外保温系统热适应力研究[D].沈阳建筑大学，2018.

[11]阴音. 浅析膨胀聚苯板薄抹灰外墙外保温系统在老旧小区改造工程中的应用[N]. 中国建材报，2019-09-09（004）.

[12]于协. 外墙外保温技术应用的八大优势[N]. 中国建材报，2019-02-26（004）.
