3dsmax在游戏角色建模中的研究与应用

　　摘要：随着计算机三维影像技术的不断发展，三维图形技术越来越被人类所掌握和应用，由于三维动画比平面图形更直观，更逼真的特点，因此更能给观赏者以身临其境的感觉，尤其适用于那些尚未实现或准备实施的项目和虚拟的游戏，使观者提前领略实施后的精彩结果。在如今的各个领域内，三维动画从简单的几何体模型到一般的产品展示和艺术品展示，甚至到复杂的人物模型，所有这些都能依靠强大的三维动画技术来实现。3DSMAX作为三维动画制作领域内最为出色的软件之一，不仅具有强大的绘图能力，同时具有出众的建模功能，在应用范围方面，3DSMAX已经广泛应用于广告、影视、工业设计、建筑设计、多媒体制作、游戏、辅助教学以及工程可视化等领域。拥有强大功能的3DSMAX已经深入的扎根在如今很多3D游戏的宣传动画、片头动画，以及游戏场景中，具有非常广阔的应用前景。

　　本文从三维动画的基础理论入手，在国内外针对专家对三维动画技术研究分析的基础上，对三维动画软件在游戏中的应用进行分析；首先对三维动画的相关理论作了详细的阐述，指出三维动画的特点和主要应用领域；之后针对3DSMAX进行了简要介绍，明确了3DSMAX的主要特点；在此基础上，对3DSMAX的建模方法进行了分析，从3DSMAX三维建模最基本组成的点、面开始，渐渐深入的描述，说明3DSMAX建模的特点及常用的建模方法，以及对这些建模方法各自的优缺点进行了探讨；然后以游戏角色建模的视角出发，论述了游戏发展及角色的变化，指出3D游戏模型的基本规范，并具体分析了3D游戏角色模型建立的一般过程，再辅以实例进一步阐明了使用3DSMAX进行游戏角色建模应该注意的问题；最后针对游戏角色建模的后期处理，分别对标准渲染、灯光、摄影机等进行了分析，分析了3DSMAX中四大渲染器的特点，探讨了灯光设置的顺序和要点，并详解了摄影机的常用参数设置。

　　本文的研究，对于使用3DSMAX进行建模的设计者明确建模的基本理论与方法，具有一定的实际参考价值；尤其是针对在游戏角色建模过程中的一些细节，能够为进行游戏角色建模的设计者提供较大的帮助。

　　关键词：游戏角色；三维动画；3DSMAX建模面

　　随着全球计算机图像图形技术的不断发展以及人们对视觉效果需求的提高，在图像图形的设计领域，其设计方法发生了巨大的改变，以往依靠手工来完成的大多数设计工作，正逐步被计算机图形图像技术代替，特别是三维图像及动画技术在近年来的发展尤其迅速，它们的应用已经涉及到建筑、影视、游戏等多个行业，发挥了越来越重要的作用，充分展示了三维动画在设计方面的强大能力。

　　在三维动画设计领域，有关三维图形的设计软件有很多，主要包括Discreet的3dsmax、Maxon的Cinema4D、Alias的Maya、Softimage/XSI以及NewTek的Lightwave3D，而与三维动画有关的建模方式也成为了三维图像软件发展的主要方向，这些软件在进行几何模型建立时所采用的方式和工具并不相同。如3dsMax的建模工具使用了广泛的多边形建模工具组件；Cinema4D中则包含了细分表面建模工具等多种工具；Alias公司的Maya则以其非常强大的Nurbs工具闻名于世；Lightware的建模方式是MetaNURBS。可以看出，各类软件在建模方式上各有倚重。但是在实际的三维动画设计过程中，由于行业或环境的不同，对所建立的几何模型的细节要求也会不同，在三维建筑的有关动画模型中重点对动画精度限制较为严格，在影视广告中是对动画模型的光滑度要求比较严格，而在游戏角色模型中则是要求动画模型能够满足游戏玩家的控制要求。因此，面对如此多的三维动画软件和建模工具，如何针对不同的建模需求选择合适的三维动画软件和建模工具也成为了领域内研究的重要课题之一。

　　基于上述情形，本课题研究了在游戏领域内使用3dsmax三维动画制作软件进行角色建模的方法。3dsmax作为XAutodes公司最为出色的三维动画制作软件，近年来已经成为全球中低端使用群体中最为流行的软件，它不仅提供了丰富的动画设计功能，也提供了强大的建模技术，被广泛应用于影视、游戏等领域。使用3dsmax进行游戏角色模型的合理建造，并对其进行后期处理正是本文研究的重点。通过对本课题的研究，能够对三维动画研究领域的理论，特别是3dsmax的建模方面起到一定的补充作用；同时对于提升游戏行业角色建模的实际操作上具有一定的借鉴意义。

　　1.2.1国外研究综述

　　1.2.1.1国外三维动画发展综述

　　三维动画作为电脑美术的一个分支，是建立在动画艺术和电脑软硬件技术发展基础上而形成的一种相对的独立新型的艺术形式。三维动画在国外的早期应用出现在20世纪70年代，主要应用于军事领域。直到70年代后期，随着PC机的出现，计算机图形学的快速发展，三维动画才逐步拓展到诸如平面设计、服装设计、建筑装潢等领域。从20世纪80年代开始就逐步使用计算机图形技术制作三维动画，虽然当时大部分的三维动画制作需要在一些大型的工作站上完成的，但却成为后来三维动画的发展奠定了基础。

　　1995年，皮克斯的影片《玩具总动员》的上映成为进入三维动画时代的标志，随着该片在全世界的风靡，一些研究者开始针对在PC机上制作三维动画进行了深入的研究。

　　1998年，学者戴尔森针对三维动画的应用前景做了预测，他指出三维动画是随着计算机软硬件技术的进步而产生的一项新兴技术，它通过借助专用的软件在计算机建立起了一个虚拟的世界，设计师们只要在这个虚拟的世界中按照要表现的对象的形状尺寸建立模型以及场景，再根据要求设定模型的运动轨迹及一些动画参数，就能生成美轮美奂的画面。三维动画技术的这种模拟真实物体的方式使其迅速风靡全球，并由于其精确性、真实性和无限可操作性的特点，必将在影视、军事、娱乐、医学等多个行业被广泛应用。

　　2002年，学者泰诺在研究了著名的Maya及3dsmax三维动画制作软件之后，指出随着上世纪90年代后期大型三维动画软件的出现，不仅成为了3D发展史上的一个个里程碑，同时也推动了三维动画应用领域的不断拓展，并且随着这些软件功能的不断强化，三维动画的制作变得更加容易。

　　2009年，X电影制片人乔里布尔针对2004年以来X三维动画电影的发展情况做了如下评述：三维动画独特的美学特征，以及三维动画与二维动画在艺术表现力上的区别，使得三维动画影片在2004年后的X出现了新的潮流，X动画业者们只花了几年时间就把三维动画的潮流推向了全世界，他们轻松地把三维动画将是世界动画发展之趋势这个概念普及到地球上每个能看到X动画电影的角落。

　　1.2.1.2国外3D软件应用研究

　　三维动画发展到如今，各种各样的三维动画制作软件在世界上已经出现了很多，这些制作软件针对不同的表现内容，其侧重点有所不同，换句话说，3D软件的多样性和专业性正是它们竞争的主要优势。有着不同的专门软件，多样性、专业性是3d软件的主要特点。众多的3D软件，包含着各自技术特点的建模工具，比较流行的有：Patch与Surface面片、NURBS技术、多边形建模、变形球建模等。

　　在国外的众多三维软件的使用群体中，各类三维软件的使用情况比较均衡，分布的标准一般都是根据三维动画制作者本身的设计需求来进行的，总得说来，国外的三维动画软件使用群体可分为高、中、低端三类，高端用户对三维动画的需求一般包括建立影视人物特效、完成数字电影以及虚拟现实技术的应用方面，这类用户所使用的3D软件主要有lightwave、softimage以及maya三种；中端用户对三维动画的需求一般包括影视广告制作、建筑群体表现、教学动画、游戏角色和画面设计等方面，这类客户所使用的3D软件主要有rhino、3dsmax等；低端用户对三维动画的需求一般包括产品的设计、小场景的展示、建筑物个体图等方面，这类客户所使用的3D软件主要有cool3d，speedtree等。

　　2004年，X学者Macocy在对Maya软件在人物角色行走建模过程中的使用现状进行了研究之后指出，Maya三维动画软件在复杂性和功能性上都比其它的三维动画制作软件更加强大，它具有强大的3D建模工具、动画设计工作和灯光渲染处理，在各行业均有很广泛的应用。文中同时对在Maya三维动画软件中制作人物角色行走的流程和一些相关的注意事项进行了阐述，并通过分析人物在行走过程的重要特征，详细论述了人物角色行走动画的制作过程，并探讨了Maya技术的一些具体应用技巧。

　　2006年，学者Sennoca针对3dsmax三维动画软件的灯光进行了研究，指出3dsmax是当前实际上较为领先的图形图像制作和处理软件，它的应用涉及到社会的各个领域，包括建筑、机械、动画、影视、游戏等方面。作者针对3dsmax中灯光的程序设置、颜色、特效，并结合自身在摄影中的布光经验，就舞台美术中利用3dsmax模拟舞台灯光效果的实践应用进行了深入的分析。

　　2009年，学者wade就3dsmax软件在美术教学领域的应用进行了研究，他在简述了3dsmax软件及其在美术设计中的应用理论的基础上，通过自身实际操作，结合本人的教学实践，对3dsmax软件在美术教学领域的主要应用方式和操作技法进行了探讨。

　　1.2.2国内研究综述

　　与国外相比，国内的三维动画技术发展要相对晚一点，尽管近年来国内的三维动画水平直线上升，但在很多具体的使用技巧与艺术表现方式上同国外的水平依旧存在一定差距。在3D软件的使用方面，国内的主流用户一般都是以AutoDesk公司的3dsMax及Alias公司的Maya为主，有少许群体也使用如lightwave、softimage等。具体来说，国内的使用者使用maya主要完成影视动画的制作，使用3dsmax来完成影视广告包装、建筑动画设计、网络游戏角色、虚拟现实技术等，尤其是3dsmax已经成为了当今国内用户最多的三维动面软件，也是销量最多的建模软件。近年来，国内不少学者针对3dsmax三维动画制作软件都进行了深入研究，比较有代表性的如下：

　　2000年，学者阎伟在《3dsmax与AutoCAD结合进行三维技术建模及动画制作方法》一文中指出3dsmax是一个将三维建模与动画制完美融合为一体的功能十分强大的三维动画制作软件,而autocad是当今世界上使用最广的图形软件包，而且也具有三维制作功能。在此基础上，文中分析了3dsmax与autocad结合进行三维技术建模的方法，并对两者的特点分别进行阐述，以及各自在建模过程中的优势与劣势进行了分析，最后针对如何把二者充分结合起来进行三维建模的设计要点做了研究。

　　2002年，学者杨东超，徐凯等人在《利用3dsmax实现拟人机器人动画仿真》一文中指出三维动画的良好效果能够为拟人机器人的步态规划和运动学分析多个方面的研究工作提供形象逼真的可视化效果，在当前多个能够实现动画仿真的制作软件中，3dsmax具有模型逼真、操作方便、易于改变等许多优势，因此文章中重点分析了如何利用3DSMAX实现拟人机器人动画仿真以及使用这种方法的优点。

　　2004年，学者翟旭峰、朱杰杰等在文章《3dsmax建模及其在虚拟现实中的应用》中指出3dsmax凭借其丰富的建模技术能够达到对现实世界万物的真实表现，它具有优秀的动画表现艺术，几乎能够把现实和理想中的任何动画都能完美体现，所以它在工业产品包装、影视广告设计、建筑图绘制等多个方面都得到了广泛应用，文中在对3dsmax的各种不同建模方法进行介绍的基础上，结合具体的使用实例，分析了3dsmax在虚拟现实中的应用。

　　2006年，学者潘修强在《基于MultiGenCreator和3dsmax的虚拟漫游系统建模方法》一文中指出虚拟现实是近年来十分活跃的技术研究领域，该领域是以众多地高新技术作为汇集，主要包括计算机图像图形技术、图像处理与模式识别技术、人工智能技术、多传感器技术以及高度并行的实时计算技术。在此基础上，文章针对古村落虚拟漫游系统中的建模问题,提出了将MultiGenCreator和3DSMAX两种建模软件相结合进行建模的具体方法，并保证了模型的逼真度和漫游系统的整体运行效率。

　　2009年，学者李凌在《基于3DSMAX脚本语言及其实践的研究》一文中就计算机绘图的两种方式，即手绘方式和编程方式进行了研究。文中进一步提出根据图形的复杂程度，可自由选择绘图方式，并重点介绍了3dsmax三维动画制作软件的结构，讨论鼠标绘图和MAXScript脚本语言编程绘图的主要区别，之后深入探索了脚本语言编程的具体方法，之后给出实例验证了程序的正确性。

　　2010年，学者高文胜等人在《三维动画实用技术》一书中以Maya基础建模和3dsMax动画设计为基础，采用案例化的形式，循序渐进地对Maya三维软件进行了详细的介绍，同时解释了Maya使用者在实践过程中遇到的问题；同时，书中针对3dsmax三维动画的相关知识进行了深入的阐述，并以动物飞舞动画、文字特效动画、产品广告动画和广告片头动画等方面的动画实例做了详细讲解。

　　2011年，学者金秀兰等人在《如何建立游戏角色仿真人脸》一文中指出，在游戏角色的人物造型中，设计并建立仿真的人脸是每一个三维动画软件使用者的主要目标之一。文中指出要获得真实和自然的仿真人脸作品，必须做好多步工作，主要包括有资料的收集、模型的规划、纹理的绘制和最后的渲染等等，文中详细讲解并研究了建模的过程，重点针对如何使用Maya三维动画制作软件进行人脸模型的建立，对具体的工作流程、建模的不同方法、拓补结构和常见的错误等方面进行了详细分析。

　　1.2.3研究评述

　　自三维动画问世以来，伴随着三维动画制作软件的出现，三维动画的制作朝着越来越强大、越来越简单的方向发展。可以看出，近年来国内外众多学者针对三维动画制作方面的研究涉及到了各个方面，前人的研究为后人的进一步应用提供了巨大的参考价值和借鉴意义，尤其是国内学者针对3dsmax软件的研究更是丰富多彩，这与3dsmax软件在我国拥有大量的使用群体有关，但是，3dsmax软件作为游戏行业内使用较多的建模软件之一，国内学者针对该方面角色建模方法的研究却较为有限，无法形成体系。本文正是从这一角度出发，对3dsmax在游戏角色建模中的应用进行研究，以此来补充国内研究者对3dsmax在游戏领域内的应用理论和方法。

　　1.3.1研究主要内容

　　本课题的研究，主要从3dsmax在游戏角色建模中的应用进行研究，具体内容分为以下几部分：

　　第一部分绪论。首先阐述了课题研究的背景和意义，在此基础上对国内外三维动画领域的相关研究进行了综述，最后指出了本文研究的主要内容和方法。

　　第二部分相关理论。本部分首先从三维动画的基础概念及基本原理出发，对三维动画在游戏中的应用进行分析；之后对3dsmax三维动画制作软件进行了全面介绍，最后指出三维建模的基础知识。

　　第三部分3dsmax游戏角色建模的技术分析。首先对3dsmax的建模方式进行阐述，之后对游戏中的角色模型规范进行了分析，最后重点对3dsmax在游戏角色建模中的理论和方法进行了研究。

　　第四部分游戏角色建模的后期处理。主要针对在建模完成后的后期技术进行具体分析，包括标准渲染、灯光、摄影机等，协助3dsmax角色建模的整体完成。

　　第五部分结论与展望。首先对全文进行总结，并指出课题研究可能存在的不足，最后对游戏领域的角色建模的发展趋势进行了展望。

　　1.3.2研究方法

　　为完成本课题，采取了以下一些研究方法和方案：

　　一是文献研究法。通过对国内外大量有关3dsmax三维动画技术文献的研究，更加深入的了解了国内外三维动画技术的发展和现状，为后文分析奠定了基础。

　　二是实例研究法：全文在分析3dsmax游戏角色建模的过程中，使用了一些具体的实例进行分析，有助于课题能够直观、形象地呈现给读者。

　　三是归纳总结法：文中通过对3dsmax三维制作软件多种建模方式的研究及分析，归纳总结出适合游戏角色建模的方式，并通过这种方式来完成具体的建模。

　　2.1.1动画的基本概念

　　顾名思义，动画是基于运动的影像。理论界给予动画的定义如下：动画是通过技术手段完成以一定速率对一系列画面进行连续播放的一种艺术，动画利用的是人们的视觉暂留特点，和电影的原理类似，从视觉上给人们造成流畅且不间断的变化影像效果[1]。

　　实际上，动画属于幻想艺术，它比静态画面更容易表达人们的某些情感，甚至把人们无法从现实看到的画面转变为能够肉眼直接观察到的影像，从而扩展了人类的创造空间和想象空间[1]，这使得动画的应用在当今社会日趋广泛。动画的制作必须具有创造性，而且是极具严谨性质的，其制作的过程需要一整套非常科学、明确、完善的分工体系以及和创作流程，需要从设计者、技术人、管理者等众多人员的角度，进行有机、统一的管理，才能够保证动画制作以高效、流畅的方式完成。

　　2.1.2三维动画的基本概念

　　三维动画是动画的一个分支，常常被称为3D动画[1]，具体是指在三维空间中进行制作的动画，这个三维空间可以是真实的三维空间，也可是虚拟的三维空间，三维动画是随着计算机技术的不断发展而产生的一种动画技术，因此也使得通常人们所指的三维动画是利用计算机软件制作的三维动画。实际上，无论是计算机的三维动画还是传统的手工制作的动画，都是通过三维的世界，在其中按照想要表现的对象的形状、尺寸进行模型的建立，以及场景的建立，然后再根据要实现对象的动画特征，完成其运动轨迹、摄影机运动等[1]。只不过在基于计算机技术的三维动画中，其制作过程中的场景、角色、灯光和摄像机等都是虚拟化的。

　　三维动画的制作同样需要把技术和艺术进行充分结合，一方面需要在技术上充分体现创意的特点，另一方面需要利用计算机技术在动画色调、构图、镜头组接、节奏等方面进行艺术的创造，由于三维动画中增加了较强的时间和空间的概念，所以在其制作过程中需要更多的按照影视艺术的规律来进行。

　　2.2.1三维动画的特点

　　三维动画的快速发展离不开计算机技术的发展，从计算机软硬件结合的角度来看待三维动画，与传统的平面动画相比，可以发现其明显的一些特点，概括如下：

　　一是三维动画具有更强的感染力和表现力。三维动画依托计算机技术，能够达到依据想象进行创作的目的，非常适宜表现真实物体，而且具有比平面动画更强的感染力和整体表现力，同时，画面表现力不会被传统的摄影设备所限制，如在很多三维动画的广告作品中，设计者设计一些没有生命力的物体根据音乐可以翩翩起舞，能够将观看者带入到超越现实的境界中，起到强烈的表现作用，从而唤醒人们的联想。

　　二是三维动画具有超越性。三维动画除了具有更加真实生动的表现特点之外，还具有很强的超越性，它可以构造在现实世界中根本无法创造一些场景及运动，甚至是相悖的形状等，如在三维动画的光线中，可以任意地设计想象中的光源形状，图形光源、流水光源，而且根据光源还能够建立任意的折射、反射等，从而能够达到一些超越现实的效果。

　　三是三维动画具有更高的艺术效果。通过三维动画软件，能够达到对现有图形及图像的有效利用，所制作的很多视觉艺术效果是以往编辑机等无法实现的，例如制作的很多分形图像，都具有极高的艺术效果，而且还包含复杂漂亮的自相似结构，这些只需要经过三维动画软件的精细加工，就可以出现更多的艺术效果，这不是普通的特技效果能够比拟的[2]。

　　四是三维动画具有一定的复杂性。三维动画技术发展到当今阶段，是在不断与各类学科充分融合的基础上进行的，这样才能为电脑、电视等视频画面提供更为丰富精彩的内容，与三维动画能够充分结合的技术和学科可以包括激光技术、CT扫描技术、数学、物理学等。

　　2.2.2三维动画的应用领域

　　随着三维动画技术的快速发展，三维动画凭借上述优秀的特点已经越来越被人们所依赖，它所应用的领域已经非常广泛，无论是简单的几何模型还是复杂的人物模型、艺术品模型等方面，三维动画都能够依靠其强大的视觉效果和功能得以实现，归纳起来，三维动画技术的应用领域主要有如下几个方面：

　　一是在建筑领域的应用。现阶段，三维动画技术在建筑领域应用比较普及，从早期的单一建筑动画到如今的多元化创意建筑动画，三维动画技术在建筑领域实现了跨越式的突破应用，不仅是制作技术上的提升，更是创新手段的提升，如今，建筑三维动画从脚本创作到完美的模型制作，再加上富有感染力的音乐，所制作出的三维动画水平节节攀升，如今很多的建筑多媒体工作室能够制作建筑漫游动画、小区游览动画、楼盘三维动画、建筑工程动画等。

　　二是在城市规划领域的应用。在很多的城市规划中，包括道路规划、公用设施规划、市政规划、形象规划、数字化规划等多个方面都应用了三维动画技术，通过这种技术，能够完美地展现各种规划的实际效果，并给予观看者较好的视觉享受，各种设施表现的淋漓尽致，从而增强规划的感染力和艺术性。

　　三是在旅游领域的应用。旅游领域应用三维动画技术的主要用途是在旅游资源的开发、景点的宣传、旅游点地貌展现、景区绿化等方面，使用三维动画技术对景区景点进行表现，其效果具有形象、立体、生动的特点，是普通的效果图无法比拟的，此外，三维动画技术在旅游景区的植物模型技术上也有了较为成功的技术和手法，制作出的植物更加逼真，使得旅游景点的植被规划更为直观。

　　四是在产品展示领域的应用。三维动画技术在工业产品方面应用非常广泛，如很多的汽车动画、轮船动画、舰艇动画、飞船动画、通讯设备动画、监控设备动画等，此外在一些机械产品方面，包括机械部件动画、钻井设备动画、发动机模拟动画；产品生产流程动画等方面[2]。

　　五是在影视广告领域的应用。三维动画广告是目前广告业普遍采取的一种表现方式，很多广告中使用的一些动态特效都是利用三维动画来完成的，将三维动画技术在广告领域中更好的应用，将有助于为各行各业的广告创造更多地商业价值。在影视方面，当前的三维动画技术已经涉及到影视前期拍摄、特技效果、后期合成等多个方面，三维动画技术不仅大幅度扩展了影视拍摄时候的物理局限性，而且获得了更大的视觉效果，在一定程度上降低了由于影视实拍所带来的成本。在一些专业地制作影视动画的计算机设备支持下，影视当中的三维动画从简单特效到复杂场景都能表现地非常完美。

　　六是在游戏领域的应用。在经历了二维技术枯燥的游戏画面之后，三维动画技术在游戏领域得到了快速的发展，基于三维动画的游戏已经占据了大量的游戏市场，在游戏领域中，运用三维技术进行片头动画的制作，包括游戏宣传片片头，游戏片头等；以及进行游戏角色的制作等，如经典的网络游戏《魔兽世界》的片头及其游戏角色中就大量使用了三维动画技术。

　　三维动画的制作有其固定的流程，可以将这些流程划分为三个阶段，分别为前期制作阶段、动画制作阶段、后期处理阶段。

　　首先是前期制作阶段。前期制作阶段主要是指在使用三维动画软件进行制作之前，针对三维动画的整体进行规划与设计的一个过程，可以包括有背景创作、剧本创作、造型的设计以及场景的设计等。进行前期制作的主要目的是要将一些文字的东西进行视觉化，从而具备从视觉角度进行创作的可能，达到体现三维动画创作的设想和艺术效果的目的。在前期制作阶段主要采取的方式可以是图片与文字结合的方式，所表达的内容有运动方式、光影构图、时间控制、音效音乐等[2]，其中特别注意的是在造型设计环节，应对三维动画所涉及的人物造型、物件造型等按照颜色的设计要求进行，如角色的外形与动作、可通过转面图、分解图、比例图来实现。旨在要突出造型的明显特征，并使其运动符合一般规律。

　　其次是动画制作阶段。动画制作阶段是三维动画技术中最为重要的阶段，也是其核心阶段，主要是根据前期的制作和设计，使用计算机三维动画软件中相应的工具和技术，进行动画片段的制作，其关键的流程包含有：建模、材质、灯光、动画、摄影机、渲染等，这几乎是所有三维动画制作所必须的。建模的概念是三维动画的设计者根据先前的造型设计，利用专业的建模软件在计算机中进行角色模型的具体绘制的过程，这是大部分三维动画中最重要的工作，也是最复杂的工作之一，所有在三维动画中出现在场景中的物体都需要进行建模，建模的关键点在于其创意，而核心点则是构思，完美的三维建模并不在于其精确性，而更多地在于其艺术性[3]。材质即材料的质地，是在建模的基础上，对模型进行表面特性的赋予，从而表现出物体的特点，如颜色、粗糙程度等。灯光的概念是在三维动画中尽可能地模拟自然界的基本光线类型，灯光一般包括有泛光灯和方向灯，主要作用是对场景照明和增加效果的作用。动画，是指的根据一些动作设计，结合已经设计的造型，在三维动画软件中制作出多个动画片段，从而实现造型动作的变化，这主要通过关键帧来实现，关键帧之间的过渡则是计算机来处理，如根据动画中人物讲话的方式，来进行人物口型的变化等。摄影机重点完成对其控制的过程，主要根据三维动画软件中摄影机工具，实现分镜头动画设计的效果，要求其画面稳定、效果流畅。渲染主要是指依据三维动画场景的设置、以及角色的材质、灯光等，由三维动画软件整合为一幅完整画面的过程，三维动画必须经过渲染才能完成输出[3]。

　　最后是后期处理。后期处理主要是根据前面所完成的设计和制作，使用非线性的编辑软件对动画进行编辑，从而生成最终的动画文件。

　　3DSMAX全称为3DSTUDIOMAX，它是全球第四大计算机软件公司Autodesk公司的著名产品，也是是全球销量最好的三维动画及建模软件，全球有大量的基于个人计算机平台的专业艺术家、动画师、广播电视及电影特技制作者都选择并使用了3DSMAX，该软件被广泛用于角色动画、室内效果图、游戏开发、虚拟现实等领域，获奖无数，深受广大使用者的欢迎。由于它不但是基于微软windows系列操作系统的，而且其相对低廉的价格优势，所以成为目前个人PC上最为流行的三维建模软件[3]。目前，3DSMAX的最新版本为3DSMAX2012，与前面的版本相比，该版本具有以下明显的特性：

　　一是该版本的工作流模式更加高效，在以往版本工作流模式的基础上，Autodesk更新了工作流模式，这使得各组之间的工作协调更加完善，效率更高，该版本在具体的实现上主要从外部体系、视图以及现在其它程度对软件的外部控制方面进行了改进。

　　二是该版本对软件易用性方面进行了改进。新版本对原有的软件操作界面进行了部分改进，除了基本的外观变化之外，还增强了用户的自定义功能、插件代码编辑功能，同时使得主界面更加具有艺术性和交互性，达到了充分满足用户个性化需求的目标。

　　三是对软件渲染功能的改进。实际上，对渲染功能的改进是在Autodesk公司收购了logic公司之后就一直在致力改进的方面，logic公司曾以渲染技术著称，收购该公司后，Autodesk充分吸收了logic的先进技术，对软件的渲染器做了重新设计，不断连接并集成高级渲染器，产生了更好的渲染效果。

　　四是对动画功能进行了改善，在前面几个版本内置了制作角色动画的功能的基础上，3DSMAX2012又增加了大量的第三方内置程序，如Discreet公司开发的Studio程序，为软件提供了一些角色动画及群组动画的拓展方案，大幅度地促进了动画视觉效果。

　　总之，3DSMAX作为全球最为出色的三维动画制作软件之一，不仅为使用者提供了基于微软Windows平台的动画制作、三维建模等功能，而且为图像处理技术的简化作出了巨大的贡献。

　　如今的时代，我们生活的任何环境，几乎都离不开数字化的概念，数字化带动了三维动画技术的发展，日常生活中的影视广告、网络游戏、海报杂志等都在很大程度上受到了三维动画的影响，并或多或少对其进行了应用。尽管三维动画技术的发展时间很短，但其影响却越来越重要。在三维动画制作中，建模过程是最为重要的阶段，因为建模所生成的模型不但是材质的载体，而且也是后期处理的主要对象，三维模型是整个三维动画的主人。一个三维动画的完美与否，效果优劣，都与三维建模有着必然的联系，如在一些电影特技中，很多特效是建立在对人物进行三维建模的基础上的，几乎所有的三维动画应用，都离不开三维动画中的模型，模型通过三维建模来完成，三维建模已经成为了人们日常生活中不断接触的事物之一，无论是影视领域还是游戏领域，都充斥着依靠三维建模得到的三维模型。目前比较流行的单机游戏反恐精英、极品飞车等都大量应用了三维建模，这些游戏对三维动画建模技术的应用，不仅受到了广大游戏爱好者的追捧，也造就了很多巨大的游戏产业，如暴雪公司、盛大游戏公司等。下图2-1为游戏反恐精英的截图：

　　可以看出，三维建模不仅是三维动画制作者的艺术创作基础，同时也是影响三维动画最终效果的因素。目前，在大量的领域都使用了三维动画制作软件，三维建模的方法已经越来越接近普通大众的生活，那么，如何使用合适的建模软件，并按照成熟的建模方法，把握三维动画中需要表现的模型的特征与要求而进行合理快速地建模就显得异常重要了。

　　3DSMAX软件之所以风靡全球，除了与其能够运用于微软的windows操作系统之外，还得益于软件具有强大的三维建模功能。三维动画设计师使用3DSMAX，可以很轻松地进行产品模型、人物模型的设计，无论从电影特技、建筑装潢，还是游戏开发、教学演示等方面，3DSMAX的三维建模技术都另使用者痴迷。

　　3.1.13DSMAX建模的主要特点

　　3dsmax软件的建模具有以下几大特点：

　　一是3dsmax拥有灵活多样的建模方法，针对一个动画中的物件，软件可以使用不同的建模方法进行建模，没有多余的限制，非常灵活且自由。

　　二是使用3dsmax进行建模后，模型主要分为两种形态，即参数类形态和自由修改类形态，参数类形态能够向自由修改类形态塌陷，但自由修改类形态无法转换为参数类形态。

　　三是3dsmax的建模具有堆栈式的修改模式，在3dsmax中，任何自行建立的或者由其它方式导入的对象都能够为其加上编辑器，而且编辑据是堆栈式的，可以随意进行叠加和位置更换。

　　四是3dsmax能够进行子对象的修改，主要是指在软件中可以把一个多边形物体作为父对象，而把这个父对象的点、边、界、面与元素作为子对象，能够通过修改父对象，甚至是子对象来达到期望的效果。

　　3.1.23DSMAX建模的主要方法

　　前文说过，在3dsmax中，拥有多种建模方法，主要有多边形建模、面片建模和非均匀有理B样条建模[4]，现将这三种方法进行具体分析。

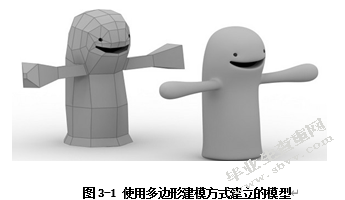

　　3.1.2.1多边形建模

　　多边形建模是3dsmax最基本的建模方法之一，也是历史最为悠久的，应用最广泛的建模方法。众所周知，日常生活中在屏幕上看到的几何图形都是由被称为“面”的许多相互连接的小三角形组成，每个“面”有不同的尺寸和方向，通过排列这些面，可以用非常简单的三维模型建立起非常复杂的三维模型。多边形建模就是基于这样一个原理，通过改变面的尺寸和方向，便可以制成弯曲，扭转等简单的动画或更复杂的动画，并且通过增加更多的细节，会使模型更加具体化。

　　多边形建模的主要步骤是先进行几何体的初步创建，然后根据具体需求运用编辑器进行几何体的形状调整，也可以通过使用布尔运算，曲面片造型组合的方式来进行对象的构建。多边形模型的构造实质是一系列节点的连接，如果模型中的每一个面都与至少其他三个面共享一条边，那末，该模型就是“闭合”的。如果模型中包括不与其他面共享边的面，则该模型被认为是“开放”的，日常处理的大多数都是“闭合”的，只有当你打算用另一个对象去填充开放区域时，才需要一个开放的模型。

　　使用多边形可以为任何事物建模，事实上，没有多少事物不能使用多边形建模，通过使用足够的细节，你可以创建任何表面，其中有些模型，更适合于用多边形方法建立，例如趋于正方形的模型使用多边形建模是最有效的。建筑模型是最常见的多边形建模。由于许多物体都有角，如窗，墙，门等，因而用多边形建模最合适，也就是说，多边形建模一般适应于创建一些形状较为规则、没有曲面的模型，其主要特点是建模方法简单，且非常快速；但是，多边形建模方法也有它的不足，当表现细节过多时，会随着面数的增加，软件的性能也会显著下降。如下图3-1所示为使用多边形建模方式建立的模型。

　　3.1.2.2面片建模

　　面片是Bezier（贝塞尔）面片的简称，是3dsmax软件提供的又一种表面建模的方法。软件中的面片并非通过面来进行构造，而是利用边界进行的，也就是说边界的位置和方向实际上决定了面片的具体形式，在3dsmax软件中，能够创建两种类型的面片，分别为四边形面片与三角形面片，这两种面片类型都是基于Bezier曲线，在编辑对象时会产生不同的效果，三角形面片只影响共享边界的顶点，不影响对角顶点的表面，因此当弯曲对象时其边界较锐利，能够形成明显的褶皱；而四边形面片在编辑时，对角的节点也相互影响，能够产生较为平滑的表面。如下图3-2为两种不同的面片：

　　典型的Bezier曲线使用四个顶点来控制和生成曲线，曲线经过第一个点和最后一个点，以及中间的两个控制点决定了曲线的弯曲方式，面片模型中的顶点是Bezier曲线通过的端点，顶点是对象表面的一部分，格子上的矢量手柄定义样条曲线的其他两个控制点，面片实际上就是由使用Bezier曲线控制的样条曲线所组成的面，可以通过移动节点和矢量手柄来编辑这个面。Bezier曲线的顶点有两种编辑状态，分别为“共面”和“角点”。选择一个顶点，在该顶点上右击，在弹出的快捷菜单中选择“共面”命令。这时移动所选节点上的一个矢量手柄，其它矢量手柄也跟着移动。如果在快捷菜单中选择“角点”命令，则移动一个矢量手柄时其它矢量手柄将不受影响。

　　面片建模方式的最大优点是用较少的细节表示出很光滑，更与轮廓相符的形状，它的不足是应用面片编辑器可以将多边形对象转换成面片表面，这样一来可以将多边形网格变成一个具有许多节蹼的大的面片。除了最简单的多边形网格，这种方法在大多数情况下都是不适用的。

　　3.1.2.3非均匀有理B样条曲线建模

　　非均匀有理B样条曲线建模又被称为NURBS建模，它是基于计算机图形学的一个概念，NURBS建模是近年来三维动画设计者们使用最多的建模方法之一，作为最流行的建模技术，NURBS方法不仅擅长于光滑表面，也适合于尖锐的边，在很多领域都可以使用NURBS建模方法创建它们的三维模型，从电影角色到工业汽车模型都能够进行使用，NURBS建模方法允许创建可以被渲染但并不一定必须在视口现实的复杂细节，这意味着NURBS表面的构造和编辑都是非常简单的。NURBS表面是由一系列曲线和控制点确定的，编辑能力根据使用的表面或曲线的类型而有所不同，NURBS曲线可以由定位点或CV确定，定位点和节点类似，它位于曲线上，并直接控制着曲线的形状。曲面能充当NURBS表面的构件，但也能够象面片那样更直接的建立NURBS表面，可以建立定位点表面或CV表面，具体使用哪一种方法取决于设计者喜欢怎样去建模。

　　毫无疑问，凡是能够想象出来的东西都可以使用NURBS方法为其进行建模，NURBS方法最主要的优点是它具有多边形方法的建模及编辑的灵活性，而且具有很强的逼真效果，这是其余建模方法无法比拟的，它不依赖于复杂的网格来细化表面，基于这个特点，在建模时可以使用曲线来定义表面，这些表面在视口中看起来细节较少，但在渲染时却有更高层次的复杂度，许多动画设计者使用NURBS来建立人物角色，这主要是因为NURBS方法可以提供光滑的更接近轮廓的表面，并使网格保持相对较低的细节。但是，NURBS方法也具有明显的缺点：由于NURBS建模需要使用曲面片作为最基本的建模单元，这使得此种建模方法几乎无法制作一些拓扑结构比较复杂的模型，这是因为NURBS曲面仅有几种拓扑结构造成的；此外，如果所建立的模型较为复杂，使用NURBS建模会使得模型控制点增加很大，非常难于控制。

　　3.2.1游戏发展与游戏角色

　　就游戏本身而言，是现实社会中人的精神需求的一种产物，但是，随着社会的不断发展和游戏的持续改变，游戏已经让人们产生了一种共鸣的意识，人们开始发现，游戏不仅仅是一门娱乐的艺术，它已经成为很多人为之拼搏，以求生存的一种手段和途径。时到如今，游戏作为一种产业，在很多国家都获得了巨大的发展，如在日本和韩国，巨大的游戏产业链带动了国家经济的发展，甚至是一些韩国的游戏玩家通过游戏一夜之间成为人人皆知的明星。游戏的快速发展，创造了艺术，同时也缔造了文明，它使用一些人类生活片段的再现方式，对生活进行了模拟，通过创造一种虚拟的世界，让游戏者置身其中，进行自主生活、发展和决策，并通过反复的练习与操作获得某种在虚拟世界中生存的能力。在这种虚拟生活中，游戏赋予了游戏者更多的创造机会和想象力，甚至是非常理想的未来。

　　鉴于游戏产业的发展，很多专业人士开始进入到游戏开发领域，然而，模仿者、跟进者甚多，使得国内外很多游戏的风格、画面非常雷同，这使得大量游戏再给游戏者带来视觉疲劳的同时，也无法获得有效的游戏市场，想要改变这种局面，游戏就必须进行创新，实际上，自游戏出现以来，就一直在经历着发展与创新，特别是在游戏角色的改变方面。

　　世界上第一款游戏产生于1958年，由几个研究员借助实验室中的器材进行拼凑，其主要玩法是在示波器中显示一个小白点在上面来回移动，可以由人进行操作控制，可以这么说，第一款游戏中的角色主要就是那一个小白点。

　　上世纪80年代，游戏开始进行商业化运作，很多小游戏产生并风靡全球，但是，这些小游戏仅仅依靠程序开发者的上百行代码就能够完成，游戏角色也仅存于代码之中，而没有考虑游戏者的感官视觉，对于游戏角色的美化更是无从谈起。渐渐地，游戏者开始对这些简单的游戏产生了厌倦，并开始追求那些更富有美感的游戏画面，于是开始促使游戏开发者逐步对游戏的内容和画面进行了极大的丰富，此时，由日本率先推出的红白机游戏《超级玛丽》等出现，成为永恒的经典。随后2D技术逐步发展，2D游戏开始占据主流市场，这类游戏除了在游戏内容上有了巨大的进步之外，在游戏角色的设置上也更加丰富，不再只局限于单一的游戏角色，并在角色造型上开始朝着优美、逼真的方向发展。

　　实际上，从上世纪80年代开始，随着图形技术逐渐发展，图形颜色和分辨率不断提高，3D技术也开始发展，但还无法在游戏中广泛应用，于是许多游戏开发者开始使用2D技术来模拟3D视觉，如在一些游戏中，通过技术实现场景中树木和山体的移动速度不同，来给游戏者造成远近层次的感觉，从而产生3D的感觉。到上世纪90年代后期，3D技术逐渐发展成熟，而且随着电脑硬件性能的提高，3D游戏开始出现，如基于render技术的网络游戏《天堂》，在该游戏中，开发者使用三维软件进行游戏模型的构建，然后使用render对图像进行着色，能够达到视觉效果非常地良好。

　　此后，3D技术不断发展，游戏市场中全3D游戏，以及2D与3D技术相结合的游戏成为主流，这些借助3D技术的游戏具有更多的可玩性，如可以实现角色在游戏中的自由移动与旋转，游戏场景之中的各种角色都可以有自己特有的动作，从视觉上达到了让游戏者身临其境的感觉，并能够让自身更好地融入到游戏当中的虚拟环境中，享受这个虚拟世界带来的乐趣，达到了游戏的目的

　　3.2.23D游戏模型的基本规范

　　在3D游戏模型中，最基础的东西叫做面，一般来说，游戏模型的面数都是基于三角面的，而通常在一些三维软件中所使用的计算的面数都是四边面的，从理论将，每个四边面都等于两个三角面，但这并非说每个游戏中的模型的面数都是由在三维软件中看到的面数进行计算得到的，因为在很多游戏模型中，一些三角面的结构比四边面的边还要大，这导致直接的计算会产生误差，当然，我们可以利用3DSMAX，进行简单的塌陷为就可以了。

　　游戏角色模型的面数并不是固定的，对于不同的游戏角色，面数不同，对于不同的游戏引擎，游戏角色的面数也不同，如在一些格斗类游戏中通常比动作游戏的面数要多，原因是格斗游戏一般以两个角色的画面出现，而在动作游戏中的人物角色就很多了，尤其是现在的一些网络游戏中，同一个画面中出现的角色数量少则十几个，多则上百个，这使得游戏模型在建立时必须考虑到玩家的游戏效果和硬件承受能力，因此，在角色很多的游戏画面中，角色的面数通常都较少，同时存在有比例分配，如在网络游戏里的主角的面数会比配角要多，而对于一些较为特殊的NPC，如BOSS，则其面数一般比主角还要多，因为在网络游戏中，一个游戏角色的面数并不是根据角色的重要性来决定的，而是根据同一画面中所出现的角色个数来决定的，在有BOSS出场的画面中，通常只有主角和BOSS两个角色，这就是boss有很多面的原因。此外，很多游戏会为主角设计很多套不同的模型，这些模型可以应用在不同的场合，模型的面数由多到少各不相同，在一些特写放大的镜头中，一般会使用面数较多的主角模型。

　　总之，对3D游戏模型而言，面数非常重要，但并不是说面数越少越好，因为每个角色需要多少面都是由游戏策划和程序员通过计算得出来的，必须在游戏模型建立时有效利用当前的资源，按照游戏设计和规划所要求的角色面数进行游戏建模，在处理面数的问题上，为角色建模经常会使用到SMOOTH方法，即让表面光滑组的意思，也就是对多边形建模的显示方式进行平滑处理，达到不增加角色面数的目的。

　　根据上述面数的一些要求，以下总结出游戏模型应满足的一些基本规范，因对于不同的游戏引擎所需要满足的一些规范不全相同，故下面提及的为一些通用的规范。

　　一是避免空点，具体而言就是指在游戏建模时应避免所建立的模型中只有点却不存在面，造成这种情况的原因通常是由于在软件中的误操作或复制多余的操作。

　　二是模型需要闭合，模型由各种几何体构成，在建立完成时不应该有开放的几何体，而应该都进行闭合。

　　三是避免模型中存在多余的面，前文说到，模型面数的多少影响游戏的性能，因此在建模是要避免多余或者重复的面。

　　四是避免过分尖锐的点，尖锐的点是指在游戏模型中的一些尖端位置，尽量不要使用单独的点，而使用较小的面来表示。

　　五是尽量减少模型部件之间的穿插，在游戏模型建立过程中，要尽量把各个部件做成单独的一个物件，避免部件之间的穿插，从而达到加快运算速度和加载速度的目的。

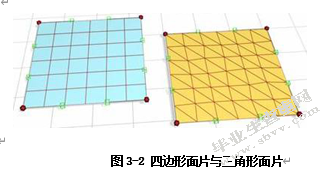

　　3.2.33D游戏模型中的四边面与三角面取舍

　　在任何的3D游戏模型中，无论是采取四边面还是三角面，其最终的目的是为了提升游戏性能，让游戏模型在各种游戏画面中能够快速、稳定地运行，达到画面流畅、圆润自如的效果，这实际上是游戏者对游戏运行的可行性的一种潜在需求。很多游戏模型的制作过程中，由于游戏引擎和所运行的计算机设备的限制，导致游戏的画面效果不具备能够达到影视欣赏的画面逼真度，如何能够在当前的条件下，尽可能让游戏画面和模型达到相对真实的效果，是每个游戏设计者都在潜心研究的问题，这个问题就涉及到游戏中的四边面和三角面的应用

　　在3dsmax进行游戏模型的创建过程中，不管是采取什么样的建模方式，对游戏模型的面的具体要求都与游戏的种类和所显示的场景有一定的关系。实际上，对于计算机程序的具体运算过程而言，不管四边面还是三角面，都是只对三角面进行计算，也就是说，在画面中以四边面显示的地方，在3dsmax中计算依然按照三角面进行，也就是把一个四边面分成2个三角面进行计算。

　　从游戏模型制作的角度来讲，制作一个四边面要比画两个三角面更快。同时在建模过程中，模型还涉及到是用实线的方式显示还是虚线方式显示，在实线与虚线方式选择时，应该明确所有的虚线显示的方式能够根据需求随时改变为实线显示的方式。此外，在游戏模型的运算速度方面，四边面中的线条显示方向对速度有直接影响，同向一致的运算速度要比异向不一致的速度快许多。

　　从游戏表现性方面来讲，通常来说使用四边面来制作的模型结构更加趋于完美，特别是在大型的3D网络游戏中，游戏者所看到的不仅仅是设计师使用3dsmax渲染的最终效果，而看到的往往是3dsmax操作界面中的那种效果，正因为如此，在一定程度上，模型中的边越多，对模型显示效果的表达影响越大，同时，从一些人物角色的角度来看，使用四边面制作的方式能够更加符合人体肌肉的表达，而使用三角面则更容易让人物动作产生不协调的反向效果。当然不排除在一些条件下，有些模型为了较多地节俭面数，在一些网络游戏中要求使用800面以内的游戏模型，对于这些特别要求的，设计师在进行建模时可以利用三角面来进行制作，而且比使用四边面更加便于精确，对于那些要求800面以上的游戏模型则建议采取四边面，它能够让表现更为完美，不过在具体的建模过程中，还应该结合游戏实际情况，从程序开发的角度和思维出发，进行思考，在解决好游戏模型美感问题的同时，也要处理好游戏模型在游戏中的可操作性，而不能只为了片面减少面数，采取不合适的方式。

　　3.2.43DSMAX游戏角色建模的一般过程

　　建模是任何三维动画制作的关键，也是整个三维游戏开发流程中所涉及的一切场景和动画的基础，如果在三维游戏中没有模型，就如同在拍影视剧过程中没有演员与相关的道具一样，由此可见建模在整个三维游戏制作中的重要作用。3dsmax因其具有强大的游戏建模功能,而且还兼具了多种方式的建模工具，使得在不同的游戏场合可以采取不同的建模方法，所以使用3dsmax进行游戏角色建模应用非常广泛。一般来说，3dsmax进行游戏角色建模总体的思路为：首先进行物体的结构和行为分析，之后根据实际情况选择合适的建模方法，最后是对每个部分的网格拓扑结构进行确定。由此可以得出3dsmax游戏角色建模的流程图如下3-3所示：

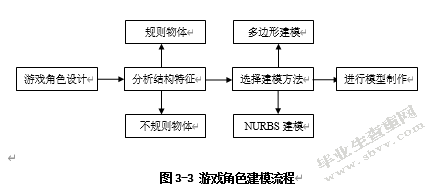

　　由上图可知，进行游戏角色建模的第一步为游戏角色设计，建模之前，游戏设计师需要为被建模的游戏角色设计一个模型，总体勾勒出模型的具体特征，为了设计一个好的游戏角色，设计师往往需要经过大量草案的设计，才能完成这一步，这是关键的一步。换句话说，游戏角色的建模开始于设计师的多次设计草图，设计时通常根据设计多次的草案在他们的思维中逐渐塑造出游戏角色的整体形象，然后进一步将这种形象思维进行转化，把二维的草案转化为三维立体图，为后续的使用计算机三维软件建模奠定基础。在这个过程中，游戏设计师进行转换之后，还需要继续进行大量图纸的绘制，主要包括不同视角的图纸，如前视图、左视图、右视图、后视图等，将其作为建模的参考。

　　游戏角色建模第二步为进行角色结构特征的分析。在完成前面的游戏角色设计之后，游戏设计者面前就已经有了一个非常清晰的角色造型，接下来就是为该角色模型进行必要的结构特征分析，目的是为其寻找一种合适的建模方法。在三维游戏中，物件或角色可以分为两种，一种为规则物件，另一种为不规则物件。在一些三维软件中，物件的形态能够使用某些形态规则进行描述，对规则物件的描述是在物件外部有较为明显的特点并且能够完整准确进行再现的物件，这些物体如汽车、建筑物、普通电器等，都在自身特征方面具有比较明确的规格，可以用于批量进行生产和复制；对不规则物件的描述为那些在具体细节上或形体上具有很大的不同，每个物件都有任意性，这些特点不可重复复制，如山峦、植物、人物等。只所以将物件进行以上两种分类，是因为两类物件在角色模型的具体制作上有很大差别，基于上述的分类方式，在进行三维角色模型制作时，想通过设计师的设计达到对物件的自然天成是几乎完不成的，对于规则物件，基本上可以在三维软件中进行标准制作，不同的人可以使用软件作出同样的物件模型，对这些规则物件来说，不同设计师不会因制作水平的差异而作出不同的物件，只会因为水平差异所制作的时间长短不同；而不规则物件的制作却没有唯一的标准，对于如何通过软件制作需要设计者自身对这个不规则三维物件的理解，以及设计者的设计经验，如在游戏建模中最为典型的人物建模，一个最基本的要求是要求设计者必须具有人体解剖的知识，在建模过程中绝对不能在肌肉与骨骼方面发生基本的原则性问题，同时还要具备有美学的功底，才能使得人物的整体结构与比例达到合适的地步，人物模型看起来才会有真实感，具有逼真性。

　　游戏角色建模第三步为选择建模方法。从前文的分析中可以得出，3dsmax软件的建模方法常用的有三种，分别为多边形建模、NURBS建模和面片建模法，在进行游戏角色建模的过程中，应根据角色的特性选择合适的建模方式。如多边形建模方法是基于可编辑网格的基础上发展的，其建模流程是用基本的几何体先完成物件的轮廓的建立，然后通过对多边形进行编辑，进一步对模型进行细分，

　　多边形建模非常适合建立结构穿插关系比较复杂的一些模型，如门、窗等；NURBS建模则是专门做曲面物件的一种建模方法，由于NURBS建模是由曲面和曲线进行定义的，所以无法使用NURBS生成有棱角的规则的边，这也使得NURBS非常适合于对各类复杂的曲面造型和一些特殊表现效果的模型的建立，如人的面貌、皮肤等的建模,NURBS建模法无论是在对建模工具的使用技巧还是在对曲面模型的理解方面都要求设计者具有更高的技术水准，其中的主要工具包括变形、挤出、车削、倒角等。

　　游戏建模的第四步为制作模型，在分析游戏角色的结构和特征基础上，并完成了对建模方法的选择之后，就可以开始游戏角色模型的建立过程了，在这个过程中，应该按照已经选择的不同的建模方法，逐一对每个游戏角色的不同组成部分进行建模，可以充分利用3dsmax提供的丰富工具来完成。

　　3.2.53DSMAX游戏角色建模实例分析

　　3DSMAX软件之所以风靡全球，除了与其能够运用于微软的windows操作系统之外，还得益于软件具有强大的三维建模功能。三维动画设计师使用3DSMAX，可以很轻松地进行产品模型、人物模型的设计，无论从电影特技、建筑装潢，还是游戏开发、教学演示等方面，3DSMAX的三维建模技术都另使用者痴迷。

　　使用3dsmax进行三维游戏角色建模，需要经历前期准备、建模阶段与后期处理等一系列的过程，每一个过程都具有非常重要的意义，这里选择与人物模型最为接近的黑猩猩作为建模的对象，通过3dsmax来完成游戏角色的建模应用。

　　（1）项目展示

　　教师要事先做好项目模型，通过展示，激发学生的学习欲望。让学生全面了解项目的实施目标、过程和考核评价方法，从而增强学生的学习兴趣和热情。

　　（2）项目分析

　　根据学生已有的知识和技能，指出完成该项目需要解决的哪些问题，教会学生获取这些知识和技能的方法和途径，为最终完成该项目做好先期准备。

　　（3）项目实施

　　1．要在项目分析的基础上制定项目计划和解决相关问题，教师通过投影示范步骤和流程，学生模拟练习，老师巡回指导，引导学生解决练习中遇到的问题。（步骤很重要）

　　2．要填好项目进度及任务分配状况表和各组问题讨论记录，以便于总结评估。

　　（五）项目评估

　　使用切片工具，可以在切片平面位置处执行切片操作，生成新的子对象。

　　（1）运行3dsmax2011，打开素材“机器人源文件.max”文件，该文件为一个机器人的头部模型，头部模型是以一个“油罐”扩展几何体为基础，使用多边型建模方法创建的，由于最初的分段数太少，导致无法继续进行编辑。

　　（2）选择“头部”对象，进入“顶点”子对象层，在“编辑几何体”卷展栏内激活“切片平面”按钮，这时会出现切片平面。

　　（3）在“前”视图中移动切片平面，然后单击“切片”按钮，生成新的子对象。注意：在“多边形”或“元素”子对象层级，“切片平面”只会影响选定的多边形。

　　（4）关闭“切片平面”按钮，进入“多边型”子对象层，选择子对象。

　　（5）在“编辑多边形”卷展栏内单击“挤出”按钮右侧的“设置”按钮，在打开“挤出多边形”助手界面中进行设置。

　　（6）在“编辑多边形”卷展栏内单击“倒角”按钮右侧的“设置”按钮，在打开“倒角”助手界面，进行设置。

　　（7）为挤出面分配平滑组，使其产生平滑效果。

　　（8）激活“角度捕捉切换”按钮，并在该按钮上右击，打开“栅格和捕捉设置”对话框，在“角度”参数栏中设置角度捕捉参数，然后退出该对话画框，并激活“角度捕捉切换”按钮。

　　技巧：设置捕捉角度后，能够保证水平的平面旋转为垂直状态，各位网友也可以根据实际需要设置沿任意角度斜面生成子对象。

　　（9）进入“顶点”子对象层，激活“切片平面”按钮，并对顶点进行调整，然后单击“切片”按钮，生成新的子对象。

　　（10）关闭“角度捕捉切换”按钮，并移动切片平面，然后单击“切片”按钮，生成新的子对象。

　　（11）进入“多边形”子对象层，选择子对象。

　　（12）在“编辑多边形”卷展栏内单击“挤出”按钮右侧的“设置”按钮，打开“挤出多边形”助手界面，并进行设置。

　　（13）最后需要使用图形合并复合对象修剪嘴部图形，退出“头部”对象的子对象层，进入“创建”面板下的“几何体”次面板，在该面板内的下拉式选项栏内选择“复合对象”选项。

　　提示：使用“图形合并”可以创建包含网格对象和一个或多个图形的复合对象。这些图形将嵌入在网格中（会更改边与面的模式），或从网格中消失。

　　（14）单击“图形合并”按钮，在视图中拾取“嘴部图形”对象。

　　（15）在“操作”选项组内选择“饼切”单选按钮，将图形部分剪切。

　　提示：使用“饼切”命令可以切去网格对象曲面外部的图形。

　　技巧：如果需要对图形部分的子对象继续进行“挤出”、“倒角”等编辑，可以将对象转化为多边形对象（塌陷为多边形对象或者添加“编辑多边形”修改器），然后进入到“编辑多边形”子对象层，这时图形部分子对象直接处于被选择状态。

　　（16）现在本实例就全部完成了。

　　（4）实验结果

　　1.项目的设计是项目教学法成功的关键

　　项目的设计要以教学的内容为依据，要按照实际工作的流程和要求，启发学生通过举一反三的练习，从而提高创造能力。项目的难易程度要针对学生的实际水平来确定，要有层次感，要让不同层次的学生通过不同层次的努力，都能完成相应的项目任务。

　　2.项目实施过程是项目教学法的核心环节

　　项目确定后，要激发学生的积极性，了解完成项目所需的技术与学习方法、实施流程及考核办法等。要充分设计好各个环节的活动，提前做好准备，并在实施项目活动中根据学生的情况灵活调整。教师要巡回指导学生，帮助学生解决问题，保障其顺利完成项目。

　　3.总结评估是项目教学法的重要环节

　　项目完成后的总结评估是必不可少的重要环节。学生自己总结完成项目过程中的得失，教师要在评估中指出普遍存在的问题及解决的方法，引导学生相互学习，对学生的综合评价会使学生的综合能力得到提高。

　　前文所述，后期处理是三维动画制作的重要环节之一，在针对三维游戏角色的建模过程中，后期处理主要包含有渲染、灯光、摄影机等，本章将从这几个方面以3DSMAX软件为例重点进行剖析。

　　4.1.1MentalRay渲染器

　　MentalRay是早期出现的重量级的渲染器之一，为德国MentalImages公司的产品。在刚推出的时候，集成在著名的3D动画软件Softima-ge3D中，作为其内置的渲染引擎。正是凭借着MentalRay高效的速度和质量，Softima-ge3D一直在好莱钨电影制作中作为首选的软件。

　　Mentalray是一个专业的3D渲染引擎，它可以生成令人难以置信的高质量真实感图象。现在可以在3DStudio的高性能网络渲染中直接控制Mentalray。它在电影领域得到了广泛的应用和认可，被认为是市场上最高级的三维渲染解决方案之一。它是一个将光线追踪算法推向极致的产品，利用这一渲染器，设计者可以实现反射，折射，焦散，全局光照明等其他渲染器很难实现的效果。Mentalray的光线追踪算法无与伦比，优化的非常好，在渲染大量反射，折射物体的场景，速度要比默认渲染器快30％。他在置换贴图和运动模糊的运算速度上也远远快于默认渲染器。Mentalray从3dsmax6.0版本以后也被内置在了3dsmax里,而从3dsmax9.0开始，Autodesk更新和优化了mentalray很多方面，一直到现在的3dsmax2012版，可以看到很多方面的更新都是跟Mentalray有关系的，这使得mentalray在建筑制图方面得到了很大的提升。

　　4.1.2Brazil渲染器

　　2001年，一个名不见经传的小公司SplutterFish在其网站发布了3dsmax的渲染插件Brazil，在公开测试版的时候，该渲染器是完全免费的，作外一个免费的渲染插件来，其渲染效果是非常惊人的，但目前的渲染速度相对来说非常慢。Brazil渲染器拥有强大的光线跟踪的折射和反射、全局光照、散焦等功能，渲染效果极其强大。SplutterFish公司推出的Brazil渲染器虽然名气不大，其前身却是大名鼎鼎的Ghost渲染器，经过了很多年的开发，已经是非常成熟了。

　　Brazil渲染器惊人的质量却是以非常慢的速度为代价的，用Brazil渲染图片可以说是非常慢的过程，以目前计算机来说，用于渲染动画还是不太现实。在第32届国际计算机图形图像交流大会上，高端3D渲染软件供应商展示他们最新版本的Brazil渲染器2.0。这个最新发行的渲染软件展现给用户的全新特征包括：3Dmotionblur、渲染时间置换、3dsmax肌理渲染支持、加强的GI特征如渲染隐蔽处（发光处、区域高光、表层下的散射等）、加强的核心性能（存储器、CPU等）及许多其他内容。Brazil渲染器2.0的目标是成为最易操纵的高性能渲染器，保持高质量高产量，以及成为以艺术为中心的顶级CG专业人士之选。

　　4.1.3FinalRender渲染器

　　2001年渲染器市场的另一个亮点是德国Cebas公司出品的FinalRender渲染器（简称为FR）。这个渲染器可谓是当前最为火红的渲染器。其渲染效果虽然略逊色于Brazil，但由于其速度非常快，效果也很高，对于商业市场来说是非常合适的。Cebas公司一直是3dsmax的一个非常著名插件开发商，很早就以Luma(光能传递)、Opic（光斑效果）、Bov（体积效果）几个插件而闻名。

　　Cebas公司在FR中又融合了著名的三维软件Cinema4D内部的快速光影渲染器的效果，把其Luma、Bov插件加入到FR中，使得FR渲染器达到前所未有的功能。相对别的渲染器来说，FR还提供了3S(次表面散射)的功能和用于卡通渲染仿真的功能，可以说是全能的渲染器。FR相对其他渲染器来说，设置比较多些，在开始入门的时候可能觉得比较难理解。但一但熟悉后，就知道它的设置很好，可以调节很多不同的细节，其实速度比BR快很多，比VR慢。

　　4.1.4VRay渲染器

　　VRay渲染器是由chaosgroup和asgvis公司出品，简称为VR，在我国是由曼恒公司负责推广的一款高质量渲染软件。VR是目前业界最受欢迎的渲染引擎。基于VR内核开发的有VRayfor3dsmax、Maya、Sketchup、Rhino等诸多版本，为不同领域的优秀3D建模软件提供了高质量的图片和动画渲染。除此之外，VRay也可以提供单独的渲染程序，方便使用者渲染各种图片。

　　VR渲染器提供了一种特殊的材质——VrayMtl。在场景中使用该材质能够获得更加准确的物理照明（光能分布），更快的渲染，反射和折射参数调节更方便。使用VrayMtl，你可以应用不同的纹理贴图，控制其反射和折射，增加凹凸贴图和置换贴图，强制直接全局照明计算，选择用于材质的BRDF。

　　VR在3dsmax中属于超级渲染器,拥有Raytracing（光线跟踪）和GlobalIllumination(全局照明)功能，代替了3dsmax原有的Scanlinerender（线性扫描渲染器），VR还包括了其他增强性能的特性，包括真实的3dMotionBlur(三维运动模糊)、MicroTriangleDisplacement(级细三角面置换)、Caustic(焦散)、通过VRay材质的调节完成Sub-sufacescattering(次表面散射)的sss效果、和NetworkDistributedRendering(网络分布式渲染)等等。VR的特点是渲染速度快，目前很多制作公司使用它来制作游戏角色和建筑效果图，就是看中了它速度快的优点。目前市场上有很多针对3dsmax的第三方渲染器插件，VR相对更为出色，它主要用于渲染一些特殊的效果，如次表面散射、光迹追踪、焦散、全局照明等。

　　4.2.1灯光与影像

　　灯光在三维游戏角色建模中非常重要，它是控制气氛、环境、情节推进等重要因素的关键。在实际生活中，大量的电影都在后期制作中使用了灯光，从而完善了三维动画和实景融合，产生非常美丽真实的画面。如果在游戏角色建模时只拥有一个很好的模型，但没有使用漂亮的灯光表现，那么也是枉有好的建模技术，甚至即使没有优秀的建模技术，但凭着强大的灯光效果也可以用很简单的物体做出惊人的画面。这就是为什么国外很多学者认为灯光与材质、贴图等同等重要的原因，他们认为在某些制作中灯光更是放在最重要的位置上。

　　众所周知，在现实中有光就必定有影，在十分特殊的情况下才会出现无影（比如：手术灯、十分大型的很多灯的宴会上）。在三维游戏角色建模中，由灯光产生的影子也十分重要，它可以表现深度、气氛、环境等多种效果，但影子不可以滥用，很多光照大师都讨论过影子杂乱对画面的破坏的严重问题。影子的计算有两种，包括Raytrace和ShadowMap。可以肯定地说，Raytrace是当前最好最快捷的算法，但在画面的控制上，ShadowMap却更好使用，如果用灯光来模拟光能传递，那么就没有必要精神模拟的灯光的影子，只要使用衰减限制它的作用范围就可以了。这样可以减少不少的计算时间，增加效率。但如果使用ShadowMap会出现一个很严重的问题——不能模拟半透明物体的影子，当然可以采取一些方法来解决，如先使用灯光作为镜头渲染一次，然后把渲染好的画面作为影子的贴图。如果要使用ShadowMap，要注意调好ShadowBias。

　　在3dsmax中，灯光可以用来模拟真实环境中的灯光，并可以计算出阴影。3dsmax中的灯光类型有聚光灯(Targetspot)、散光灯(Omni)、平行光(FrceDircct)等，参数设置包括光源的颜色、强度、照射角、光线的衰减以及阴影设置等。在3dsmax中有两种渲染算法：局部照明(Localillumination)和全局照明(Globalillumination)。局部照明算法是计算每个表面如何反射和传送光能并给定到达一平面的光线描述，这种算法可以计算出离开这个表面的光线强度、光线性质（颜色）和发散方式，简单的渲染系统只考虑从光源发出的光能，忽略了环境中所有表面和光源的相互作用。全局照明算法（整体照明算法）是考虑了光线在物体之间光线传递的照明算法，3dsmax中有光影跟踪(RayTracing)和光能传递(Radiosity)两种算法。光影跟踪是一种繁复的算法，因为要计算的光照效果太多，它可以精确的模拟直接光照、阴影、镜面反射和透明材料等全局光照特性，缺点是没有考虑表面之间的光交换和交又漫反射所形成的间接照明．光能传递，又叫辐射通量度。与光线追踪不同，光能传递不用确定每一焦的颜色，而是计算三维模型中各个离散点的光照强度。先把原始表面划分成面积较小的网格，在光能辐射过程中，计算从各个网格元的分配到其他各个网格元的光线量，并保存每个网格单元的光能传递值。其优点是考虑了表面之问的光线交互和漫反射，缺点是需要很多的内存。要达到照片级的渲染效果，一方面可以在3dsmax中使用全局照明，另一方面可以考虑导出到其它专业的渲染软件中。

　　此外，再好的游戏角色模型，如果没有可以清晰表现其轮廓的光照则会显的平平无奇；简单的模型，但如果有精彩的光照将会变得十分生动。光可以表现物体的轮廓，如果你看的那幅作品的物体前一个面和后一个面的光照一样，那么这幅作品的光照就毁了作者辛苦的建模和材质了。要用灯光表现轮廓，就要提一下三点照明法，这是经典的光照法。

　　4.2.2经典布光理论

　　在三维游戏角色或动画的制作过程中，灯光的设置过程被称作布光，虽然说一个复杂的场景由不同的设计者分别来布光会有多种不同的方案与效果，但是布光的几个原则是所有人都会遵守的。对于三维游戏角色的建模来说，其布光过程可以参考著名而经典的布光理论—-三点照明。

　　三点照明，又称为区域照明，一般用于较小范围的场景照明。如果场景很大，可以把它拆分成若干个较小的区域进行布光。一般有三盏灯即可，分别为主体光、辅助光与背景光。主体光通常用来照亮场景中的主要对象与其周围区域，并且担任给主体对象投影的功能，主要的明暗关系由主体光决定，包括投影的方向。主体光的任务根据需要也可以用几盏灯光来共同完成。如主光灯在15度到30度的位置上，称顺光；在45度到90度的位置上，称为侧光；在90度到120度的位置上成为侧逆光，主体光常用聚光灯来完成。辅助光又称为补光，用一个聚光灯照射扇形反射面，以形成一种均匀的、非直射性的柔和光源，用它来填充阴影区以及被主体光遗漏的场景区域、调和明暗区域之间的反差，同时能形成景深与层次，而且这种广泛均匀布光的特性使它为场景打一层底色，定义了场景的基调。由于要达到柔和照明的效果，通常辅助光的亮度只有主体光的50%-80%。背景光的作用是增加背景的亮度，从而衬托主体，并使主体对象与背景相分离。一般使用泛光灯，亮度宜暗不可太亮。

　　4.2.3布光顺序及要点

　　在三维游戏角色的建模过程汇总，布光一般按照如下顺序进行：先定主体光的位置与强度；之后决定辅助光的强度与角度；最后再分配背景光与装饰光，这样产生的布光效果应该能达到主次分明，互相补充。在布光过程中，还应该把握以下几个要点。

　　一是灯光宜精不宜多。过多的灯光会使得游戏角色建模过程变得杂乱无章，难以处理，显示与渲染速度也会受到严重影响。所以，只有必要的灯光才能保留。另外要注意灯光投影与阴影贴图及材质贴图的用处，能用贴图替代灯光的地方最好用贴图去做。例如要表现晚上从室外观看到的窗户内灯火通明的效果，用自发光贴图去做会方便得多，效果也很好，而不不要用灯光去模拟。切忌随手布光，否则成功率将非常低。对于可有可无的灯光，要坚决不予保留。

　　二是灯光要体现场景的明暗分布，要有层次性，切不可把所有灯光一概处理。根据需要选用不同种类的灯光，如选用聚光灯还是泛光灯；根据需要决定灯光是否投影，以及阴影的浓度；根据需要决定灯光的亮度与对比度。如果要达到更真实的效果，一定要在灯光衰减方面下一番功夫。可以利用暂时关闭某些灯光的方法排除干扰对其他的灯光进行更好地设置。

　　三是充分利用灯光的超现实性。要知道在3dsmax中的灯光是可以超现实的。要学会利用灯光的“排除”与“包括”功能，决定灯光对某个物体是否起到照明或投影作用，例如要模拟烛光的照明与投影效果，我们通常在蜡烛灯芯位置放置一盏泛光灯。如果这盏灯不对蜡烛主体进行投影排除，那么蜡烛主体产生在桌面上的很大一片阴影可能要让我们头痛半天。在建筑效果图中，也往往会通过“排除”的方法使灯光不对某些物体产生照明或投影效果。

　　四是布光时应该遵循由主题到局部、由简到繁的过程。对于灯光效果的形成，应该先调角度定下主格调，再调节灯光的衰减等特性来增强现实感，最后再调整灯光的颜色做细致修改。如果要逼真地模拟自然光的效果，还必须对自然光源有足够深刻的理解。多看些摄影用光的书，多做试验会很有帮助的。不同场合下的布光用灯也是不一样的。在室内效果图的制作中，为了表现出一种金碧辉煌的效果，往往会把一些主灯光的颜色设置为淡淡的橘黄色，可以达到材质不容易做到的效果。

　　3dsmax中的摄影机拥有超现实摄影机的能力，更换镜头动作可以瞬间完成，无级变焦更是真实摄影机无法比拟的，对于景深的设置，直观地用范围表示，用不着通过光圈计算，对于摄影机的动画，除了位置变动外，还可以表现焦距、视角、景深等动画效果。

　　4.3.1摄影机的种类

　　在3dsMax中有两种摄影机对象，分别为目标摄影机和自由摄影机。目标摄影机用于观察目标点附近的场景内容，它包含摄影机和目标点两部分，这两部分可以同时调整也可以单独进行调整。摄影机和摄影机目标点可以分别设置动画，从而产生各种有趣的效果。

　　自由摄影机用于观察所指方向内的场景内容，它没有目标点，所以只能通过旋转操作来对齐目标对象。该摄影机类型多应用于轨迹动画的制作，例如建筑物中的巡游，车辆移动中的跟踪拍摄效果等。自由摄影机图标与目标摄影机图标看起来相同，但是不存在要设置单独目标点的动画。当要沿一个路径设置摄影机动画时，使用自由摄影机要更方便一些。如图11-56所示自由摄影机可以不受限制地移动和定向。

　　4.3.2摄影机的特性

　　真实世界中摄影机所使用镜头将场景反射的灯光聚焦到具有灯光敏感性曲面的焦点平面，A为焦距，B为视野（FOV）。

　　焦距镜头与感光表面间的距离称为焦距。不管是电影还是视频电子系统都被称为镜头的焦距。焦距影响对象出现在图片上的清晰度。焦距越短，图片中包含的场景就越多；焦距越长，包含的场景将越少，但却能够更清晰地表现远处场景的细节。焦距总是以毫米（mm）为单位的，通常将50mm的镜头定为摄影机的标准镜头，低于50mm的镜头称为广角镜头，高于50mm的镜头称为长焦镜头。

　　视野（FOV）是用来控制可见场景范围的大小，FOV以水平线度数进行测量，它与镜头的焦距直接相关，例如50mm的视角范围为46度。镜头越长，视角越窄，镜头越短，视角越宽。

　　视角和透视的关系，短焦距（宽视角）会加剧场景的透视失真，使对象朝向观察者看起来更深、更模糊。长焦距（窄视角）能够降低透视失真。如图11-59所示，左上图为长焦距（窄视角）；右下图为短焦距（宽视角）。50mm的镜头最为接近人眼所看到的场景，所以产生的图像效果比较正常，该镜头多用于快照、新闻图片、电影制作中。

　　4.3.33DSMAX摄影机的常用参数设置

　　在三维游戏角色建模过程中，摄影机常用的参数设置包含有镜头设置和视野、摄影机类型、环境范围、剪切平面和多过程效果等。

　　一是镜头设置和视野，在3dsmax“参数”卷展栏中的第一个参数可以设置“镜头”值，或者简单地说，可以设置以毫米为单位的摄影机的焦距。第二个参数“视野”可以设置摄影机显示的区域的宽度，该值以度为单位指定，使用它左边的弹出按钮可将其设置成代表“水平”、“垂直”或“对角”距离，

　　二是“正交投影”参数设置，启用该复选框，摄影机视图看起来就像“用户”视图；禁用该复选框，摄影机视图好像标准的“透视”视图。

　　三是“备用镜头”，在该选项组中为设计者提供了常用的9种镜头尺寸，分别为15毫米、20毫米、24毫米、28毫米、35米、50毫米、85毫米、135毫米、200毫米。

　　四是“类型”：该下拉列表栏可以将目标摄影机更改为自由摄影机，把自由摄影机更改为目标摄影机。当从目标摄影机切换为自由摄影机时，由于目标对象已消失，所以将丢失应用于摄影机目标的任何动画。

　　五是“显示圆锥体”：启用该复选框，可以显示摄影机视野定义的锥形光线。锥形光线出现在其他视口但是不出现在摄影机视口中。当选中摄影机对象时，摄影机的锥形光线始终可见，而不考虑“显示锥形光线”设置。

　　六是“环境范围”：该选项组可以设置环境大气的影响范围。“近距范围”和“远距范围”参数确定在“环境和效果”对话框中设置大气效果的近距范围和远距范围限制。“显示”启用该复选框后，显示在摄影机锥形光线内的矩形显示“近距范围”和“远距范围”的设置。

　　七是“剪切平面”：使用剪切平面可以排除场景的一些几何体，以只查看或渲染场景的某些部分。每部摄影机都具有近端和远端剪切平面。对于摄影机，比近距剪切平面近或比远距剪切平面远的对象是不可视的。选择“手动剪切”复选框，下面的两个参数栏处于可调节状态。“近距剪切”和“远距剪切”参数分别用来设置近距和远距剪切平面的距离。

　　八是“多过程效果”：该选项组可以指定摄影机的景深模糊或者运动模糊。当由摄影机生成时，通过使用偏移以多个通道渲染场景，这些效果将生成模糊。选择“启用”复选框，使用效果预览或渲染。单击“预览”按钮，可以在摄影机视口中预览效果。

　　3dsmax作为当前国内最流行的三维动画制作软件，它出色的建模功能也成为了众多游戏设计者的首要选择。本文以游戏角色建模为研究对象，从国内外三维动画软件研究的现状入手，在三维动画基本理论的基础上，分析了3dsmax建模的主要方法及存在的优缺点，并针对3dsmax的游戏角色建模技术进行了实例分析。通过研究，主要得出以下结论：

　　一是三维建模不仅是三维动画制作者的艺术创作基础，同时也是影响三维动画最终效果的因素。目前，在大量的领域都使用了三维动画制作软件，三维建模的方法已经越来越接近普通大众的生活，选择合适的建模方法已经成为非常重要的问题。

　　二是3dsmax软件的建模方法灵活多样，可以使用不同的建模方法为角色进行建模，没有多余的限制；3dsmax建立的模型主要分为两种形态，即参数类形态和自由修改类形态，参数类形态能够向自由修改类形态塌陷，但自由修改类形态无法转换为参数类形态。

　　三是在3dsmax中拥有多种建模方法，主要有多边形建模、面片建模和非均匀有理B样条建模，多边形建模一般适应于创建一些形状较为规则、没有曲面的模型，其主要特点是建模方法简单，且非常快速；面片建模方式的最大优点是用较少的细节表示出很光滑，更与轮廓相符的形状非均匀有理B样条最主要的优点是它具有多边形方法的建模及编辑的灵活性，而且具有很强的逼真效果，这是其余建模方法无法比拟的。

　　四是3D游戏模型的建立应满足的一些基本规范，主要包括有避免空点，模型需要闭合，避免模型中存在多余的面，避免过分尖锐的点，尽量减少模型部件之间的穿插等。

　　五是在3D游戏模型建立时，从游戏表现性方面来讲，通常使用四边面来制作的模型结构更加趋于完美，特别是在大型的3D网络游戏中，在一定程度上，模型中的边越多，对模型显示效果的表达影响越大，同时，从一些人物角色的角度来看，使用四边面制作的方式能够更加符合人体肌肉的表达。

　　六是3D游戏角色模型建立的一般过程为：首先进行物体的结构和行为分析，之后根据实际情况选择合适的建模方法，最后是对每个部分的网格拓扑结构进行确定。在游戏角色建模的后期处理中，渲染、灯光和摄影机是最为重要的，在游戏角色建模过程中进行灯光的设置时可参照经典的三点照明法，同时要把握布光的顺序和要点。

　　尽管本文对3dsmax在游戏角色建模的技术进行了较为深入的理论研究和分析，但限于本人水平和时间有限，在很多方面研究显得比较粗略，这需要在下一步的研究过程中继续，主要针对三维游戏角色建模的材质、灯光及渲染的合成技术做更为深入的理论研究和设计。如今，三维技术已经在各行各业有了相当广泛的应用，而建模作为三维技术的基础，其研究前景非常广阔。

　　参考文献

　　[1]朱文娟.三维动画设计与制作[M].北京:中国铁道出版社，2007

　　[2]高文胜.三维动画设计基础[M].北京：机械工业出版社，2010

　　[3]袁永美，黄继新.三维动画设计实例教程——基于3DSMAX8[M].北京：北航出版社.2007

　　[4]张琳.浅谈3DSMAX三维设计教学[J].中国科教创新导刊，2008(31)

　　[5]杜振光.造型艺术家3dsmax[M]．北京：兵器工业出版社，2004

　　[6]陈明.CG电影生产流程与管理[M]．北京：海洋出版社，2006

　　[7]曹靖.活用max5的新功能例解：夜行蝙蝠[J].艺术与设计，2003(7)

　　[8]张慧临.动画艺术史[M]．陕西人民美术出版社，2002

　　[9]董文.带不失真纹理映射的三维Morphing动画研究及实现[J].计算机工程，2004(16)

　　[10]陈启祥.动漫制作软件中线条矢量化技术的研究[J].计算机时代，2008(4)

　　[11]宋广波.3dsmax入门与进阶[M].北京：人民邮电出版社，2002

　　[12]黄心渊.3dsmax7标准教程[M].北京：人民邮电出版社，2005

　　[13]李样胜.3dsmax4nurbs曲面造型精彩实例[M].北京：人民邮电出版社，2001:

　　[14]陈利群.电脑工业造型创意制作[M]．北京：人民邮电出版社，2000

　　[15]丹浓工作室，设计三维极品模型[M]．北京：北京希望电子出版社，2001

　　[16]张宏卫.3dsmax6广告设计创意精粹[M]．北京：清华大学出版社，2004

　　[17]李乐山.工业设计心理学[M].北京：高等教育出版社，2004

　　[18]殷光字.透视[M].北京：中国美术学院出版社，2004

　　[19]闫威.VRAY培训讲座[M].北京：海洋出版社，2006

　　[20]王琦.3dsmax5白金手册[M].北京：北京科海电子出版社，1996

　　[21]肖冰.3dsmax7游戏角色制作完全攻略[M].北京：中国电力出版社，2005

　　[22]黄良斌.浅议建筑效果图的制作[J].南通纺织职业技术学报，2004(2)

　　[23]韩斌.展示设计学[M].黑龙江：黑龙江美术出版社，2001

　　[24]龙季.3dsmax6建筑动画风暴[M].北京：科学出版社，2004

　　[25]王琦.3dsmax插件凤暴[M].北京：大恒电子出版社，2001

　　[26]周斌.详解3dsmax角色的骨骼建立[J].CG杂志，2004(3)

　　[27]王祖强.3dsmax游戏人间[M].北京：科学出版社，2004

　　[28]陈大钢.神工鬼斧[M].北京：机械工业出版社，2004

　　[29]张静贤.植物也疯狂[J].艺术与设计，2003(12)

　　[30]王新成.高级图形处理技术[M].北京：中国科学技术出版社，2001

　　[31]孙家广.计算机图形学[M].北京：清华大学出版社，1998

　　[32]刘书亮.电影艺术与技术[MJ.北京：广播学院出版社，2000

　　[33]刘喜洋.3dsmax材质与贴图艺术[M].北京：中国电力出版社，2004

　　[34]姚勇.3dsmax建筑表现实例教程[M].北京：中国青年出版社，2006

　　[35]彦.3D游戏场景设计与底层技术研究[D].上海交通大学，2008

　　[36]茆丽娟.虚拟服装动态展示中模拟模特走秀动作的研究[D].江南大学，2009

　　[37]周杰.基于EONStudio的《电视摄像》虚拟实验研究[D].江南大学，2009

　　[38]阮頔.三维制作软件在科普教育中的应用[D].北京邮电大学，2009

　　[39]朱炜.虚拟手术中医疗器械的三维建模与可视化控制[D].国防科学技术大学，2007

　　[40]梁波.基于Creator的三维场景模型优化技术研究[D].华中师范大学，2009
