国内国外研究现状
由于自动化立体仓库具有存储容量大，物料科学管理和货物自动出入库等优点。70年代初期，我国开始研究采用巷道式堆垛机的立体仓库。1980年，有北京机械工业自动化研究所等单位研制成的我国第一座自动化立体仓库在北京汽车制造厂投资，这项技术在国内包括航空货运、铁路运输，制造在内的许多行业应用正在日益广泛。（国内）
自动化立体仓库在发达国家已相当普遍，日本是自动化立体仓库发展得最快、建造最多数量的国家。此外X、德国、意大利等国家也建造了许多自动化立体仓库、发展至今，在设计、制造、自动化控制和计算机管理方面的技术日益成熟。（国外）
研究背景和意义
无论对于制造企业还是第三方物流企业以及配送中心，货物仓库存储是企业销售环节重要的内容，起非常重要的作用。当代物流仓库管理（批量大、品种多，周转快），保持了高度的柔性和高生产率，满足工业库存的搬运需要。
1引言
PLC技术作为一种面向工业生产的应用型技术，与CAD/CAM技术、机器人技术并成为现代工业的三大支柱技术。随着当今企业现代化生产规模不断扩大和深化，仓库成为生产物流系统中一个重要而不可或缺的环节，而立体仓库正以其占地面积小和空间使用率佳的特点，正在逐步替代面积利用率低且陈旧落后的平面仓库，这种替代大大提高了仓储物流的水平。
近几年国内外立体仓库的发展方向，以采用可编程控制器(PLC)与微控制搬运设备的仓库以及采用PC机远程管理与PLC联网控制的全自动立体仓库为主。但其中不容忽视的一个问题是，当前各领域中使用的立体仓库系统通常是比较庞大的，在研发立体仓库的过程中，需要投入大量的人力和财力，这必然会给立体仓库系统的研制带来巨大的成本负担。目前比较流行的方法是通过制作小型的立体仓库模型，采用可重复使用的编程系统对其进行编程控制，在模型上模拟调试成功后，最后将实验结果应用到立体仓库的实际生产研发中。通过以上的流程即可节约成本、提高效率，多角度多方式的确定出最优的立体仓库生产方案。
本设计将采用三菱FX1N-40MT型PLC和北京昆态公司的MCGS组态软件设计一个自动化立体仓库系统模型，最终实现立体仓库系统的自动化、智能化在实际生产中的应用，为我们的生活带来便捷，减少大量的人力和财力也提高安全性。
2可编程逻辑控制器（PLC）简介
随着微处理器，计算机和数字通信技术的飞速发展，计算机控制几乎已经扩展到了工业领域的每一个角落。可编程序控制器（Programmable Logic Controller,PLC）作为一种应用面积广，功能强大，使用方便的通用自动控制装备，已经成为工业控制领域不可或缺的重要组成部分。PLC已经广泛的应用在各种机械设备和生产过程的自动控制系统中，在其他领域也得到了迅速的发展。国际电工委员会（IEC）在1985年的PLC标准草案第3稿中对它作了如下定义：“可编程序控制器是一种数字运算的电子系统，专为在工业环境下应用而设计。它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。可编程序控制器及其有关设备，都应按易于使工业控制系统联成一个整体，易于扩充的原则设计。”
2.1 PLC的发展历史
PLC从诞生至今，其发展大体经历了三个阶段：第一阶段从诞生到20世纪80年代中期，以单机为主发展硬件技术，研发除了取代传统继电器控制系统的各种型号的PLC；第二阶段从20世纪80年代中期到20世纪80年代末期，为适应柔性制造系统（FMS）的发展，在提高单机功能的同时，加强了软件的开发，并提高了PLC通信能力；第三阶段从20世纪90年代以来，为适应计算机集成制造系统（CIMS）的发展，采用多CPU的PLC系统，不断提高其运算速度和数据处理能力。
2.2 PLC的特点、应用领域和发展趋势
2.2.1 PLC的主要特点：
(1)可靠性高、抗干扰能力强
为保证PLC能在工业环境下可靠工作，在设计和生产过程中采取了一系列硬件和软件的抗干扰措施。主要采用以下方面的措施：如隔离、滤波；对PLC的内部电源采取了屏蔽、稳压、保护等措施，以减少外界干扰；在内部设置了连锁、环境监测与诊断、看门狗等电路；利用系统软件定期进行系统状态、用户程序、工作环境和故障监测，并采取信息保护和恢复措施；对用户程序及动态工作数据进行电池备份，以保障停电后有关状态或信息不丢失。
通过以上措施保证了PLC能在恶劣的环境中可靠地工作，使平均故障间隔时间指标高，故障修复时间短。
(2)可实现三电一体化
PLC将电控（逻辑控制）、电仪（过程控制）和电结（运动控制）这三电集于一体，可以方便、灵活地组合成各种不同规模和要求的控制系统，以适应各种工业控制的需要。
(3)编程简单、使用方便、控制程序可变、具有很好的柔性和扩展性。
(4)体积小、重量轻、功耗低。
2.2.2 PLC的编程语言
PLC的编程语言与一般计算机比语言相比，具有明显的特点，它既不同于高级语言，也不同于一般的汇编语言，既要满足易于编写的要求，又要满足易于调试的要求。编程语言具有以下特点。
1.梯形图程设计序语言（采用因果关系来描述事件发生的条件和结果，每个梯级是一个因果关系。在梯形中，描述事件发生的条件表示在左边，事件发生的结果表示在右边）
2.功能表程序设计语言（用功能表图来表述程序，控制系统被分为若干个子系统，从功能为主线，条理清楚，便于理解和沟通）
2.2.3 PLC的应用领域
可编程控制器是在继电器控制和计算机技术的基础上开发出来的，并逐渐发展成以微处理器为核心，集计算机技术、自动控制技术及通信技术于一体的一种新型工业控制装置。随着微电子技术的快速发展，PLC的制造成本不断下降，但功能却大大的增强了。目前在先进工业国家中PLC已成为工业控制的标准设备，几乎覆盖了工业控制全行业。特别是在轻工行业中，因生产门类多，加工方式多变，产品更新换代快，所以PLC广泛的应用在组合机床电气设备中。PLC已成为位于现代工业自动化三大支柱（PLC、ROBOT、CAD/CAM）的主导地位。
可编程控制器的功能使它既可以用于开关量控制，又可用于模拟量控制；既可用于单机控制，又可用于组成多级控制系统；既可控制简单系统，又可控制复杂系统。它的应用大致可归为如下几类：逻辑控制，运动控制，过程控制，数据处理，多级控制。
2.2.4 PLC的发展趋势
近些年我国自动化仓库技术发展很快，己实现了与其它信息决策系统的集成，并正在做智能控制和模糊控制的研究工作。尽管如此，我国已建成的集成化仓储系统还不多，我国的自动化立体仓库与国外发达国家相比，无论是从数量上还是从建设水平上都有着很大的差距。目前PLC正在向通用化、系列化和高性能化的趋势发展，主要表现在：
功能不断增强，各种应用模块不断推出：加强过程控制和数据处理的功能，提高多机通信和组网的能力，开发具有更多功能的模块，使各种PLC控制系统都具有可靠的高性能，同时也使的PLC的组成和维护更加灵活方便，使PLC的应用范围更加宽广。
在系统构成规模上向大、小两个方向发展：发展超大容量，超高性能PLC用来满足现代化工业控制中大规模的复杂的生产需要；发展价格低廉，功能简单的专用PLC来替代继电器。
产品更加规范化、标准化：PLC生产厂家在不断推出新产品的同时，积极提高产品的标准化属性，使产品更容易被使用者接受，同时将PLC的各个标准部件如输入输出模块、接线端子、通信协议等方面的技术规格更加标准和规范，使不同产品可以互相兼容和组网，使用户可以方便的应用PLC控制各种标准机械化设备。
2.2.5三菱公司FX-1N系列PLC性能介绍
FX1N系列PLC是三菱公司FX系列PLC（包括FX1s、FX1N、FX2N、FX2NC）中推出的一种造价低廉、功能强大的普及型PLC。FX1N系列PLC有13种基本单元，可以组成14~128个I/O点的系统，并能使用特殊功能模块、显示模块和扩展板。用户存储器容量为8000步，有内置的实时钟。
PID指令用于实现模拟量闭环控制，一个单元可以同时输出2点100kHz的高速脉冲，有7条特殊的定位指令，有两个内置的设置参数用的小电位器。
通过通信扩展板或特殊适配器可以实现多种通信或数据链接，例如CC-Link、AS-i网络，RS-232C、RS-422和RS-485串行通信，N:N链接、并行连接、计算机链接和I/O链接。
2.2.6 FX_1N三菱PLC的优点
（1）可靠性高、环境适应性强:可编程控制器输入、输出口均采用继电器和光电耦合器件，采取了隔离和抗干扰能力
（2）通用性好：由于可编程控制器采用模块化结构，一般有CPU模块、电源模块、PID模块、模拟输入和输出模块等，可以用这些模块灵活的组成各种不同的控制系统，对不同的控制系统，只需选取不同的模块即可，因而具有很好的适用性
（3）使用方便、灵活：对于不同的控制系统，当硬件结构选定后，如果输入输出作很小的变动时，只需修改相应的程序即可，无需对系统连线做较大的修改，减少了对现场调试的工作量，使用起来方面
（4）具有顺序、周期性的工作特征
（5）体积小:由于在制造时采用了大规模集成电路和微处理器，用软件编程代替了硬连线，便于安装，实现了小型化
3立体仓库的硬件组成及控制原理
3.1立体仓库模型的基本结构
立体仓库模型是用来储存、分类货物的模型。送货时，根据仓库存储情况将不同的货物送入指定的仓库位置中去；取货时，根据目标需求从指定的仓库位置取出货物。采用皮带、直线导轨、主流减速电机作为传动装置，由PLC编程实现X、Y、Z轴位置控制，可完成仓库货物模型的自动/手动存取。

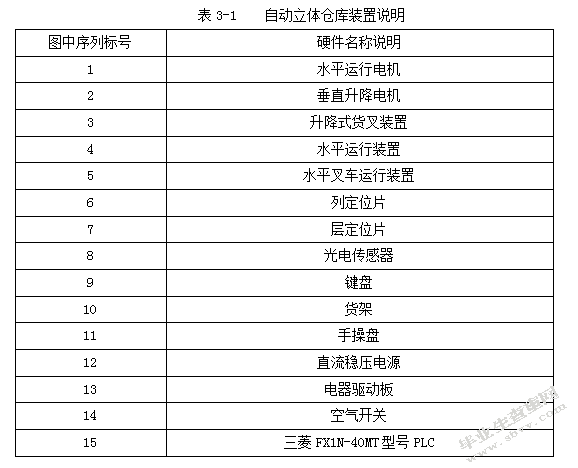

3.2系统的硬件组成及说明
3.2.1仓库位
本系统由6+3+1个存储位组成。其中6为6个可自由存取位置，虽只有6个，但已经从原理上模拟出了所有仓库可定位情况；3为3个模拟位，由于硬件限制，并不具备实际存取功能，仅为美观所设；1为1个缓冲台，用来暂时存取货物。
3.2.2直流减速电机
直流减速电机，即齿轮减速电机，是在普通直流电机的基础上，加上配套齿轮减速箱。齿轮减速箱的作用是，提供较低的转速，较大的力矩。同时，齿轮箱不同的减速比可以提供不同的转速和力矩。这大大提高了直流电机在自动化行业中的使用率。减速电机是指减速机和电机（马达）的集成体。这种集成体通常也可称为齿轮马达或齿轮电机。通常由专业的减速机生产厂进行集成组装好后成套供货。
3.2.3稳压电源
开关稳压电源是由开关集体管VT和二极管VD及储能电感L、滤波电容C组成的。另外，通常还具备较为复杂的驱动电路、调节电路、保护电路、基准电路以及构成闭环回路中的取样电路、放大电路和耦合电路用来控制盒调节输出电压的大小以及特性。在本设计中，考虑到直流减速电机的工作电压为DC 24V电源，并考虑系统用电量、系统可靠性、和系统设计的规整性等，最终选择稳压电源来统一供电。
3.3.3系统的工作原理及功能分析
立体仓库的运动机械结构部分采用皮带、滑轨等部分组成，采用三个直流电机作为拖动元件。其关键部分是巷道起重机，由水平移动、垂直移动及伸叉机构三部分组成，其水平和垂直移动分别用两台直流减速电动机带动皮带来完成，伸叉机构由一台直流减速电动机来控制，当堆垛机平台移动到货架的指定位置时，伸叉电动机驱动货架向前伸出，将货物取出或送入，然后铲叉向后缩回。整个系统需要X、Y、Z三维的位置控制。
4 PLC的立体仓库软件设计
4.1系统的工作流程如图

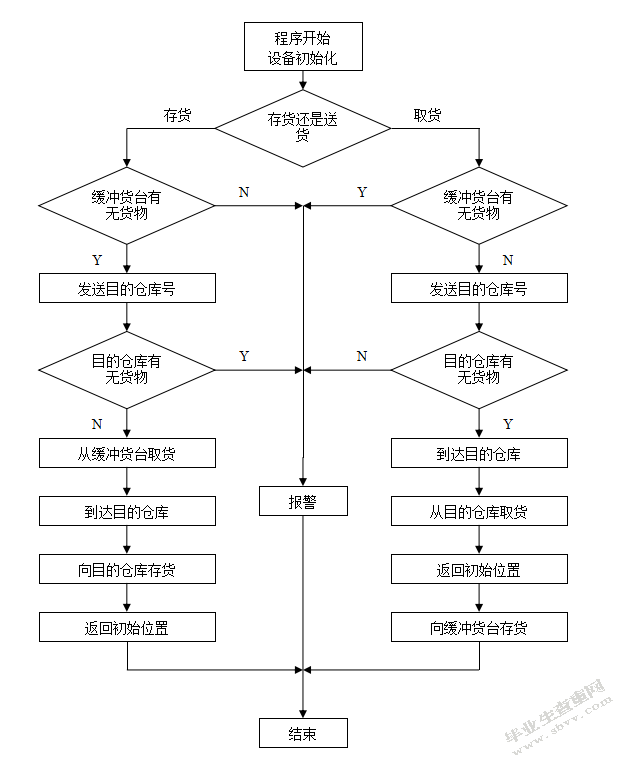

依据上述工艺流程分析，立体仓库控制系统的工作流程图如图4-1所示。
图4-1自动化立体仓库控制系统的工作流程图
该立体仓库系统运行情况为：当将A/M按钮切换到自动后，系统允许进行立体仓库运行的自动控制。系统初始化后，按下某仓库位置的按钮以及“取”或“送”按钮时，系统将进行相应的动作。当出现故障时，电动机停止运行。
4.2 PLC输入、输出点数的分配
根据以上对立体仓库控制系统设计要求可以看出，其中输入点数为24点，输出点数为6点，供电及公共端3点，参照三菱公司FX系列PLC性能简介即可得知本系统采用FX1N-40MT系列PLC即可满足要求。可得出具体的可编程逻辑控制器I/O分配表，如表4-1所示。
4.3 PLC系统的程序设计
PLC的程序编辑工作是靠梯形图完成的，梯形图具有形象直观，且便于分析记忆的特点。GX Developer是一款可以开发三菱全系列的编程软件，使用十分方便，因此本设计采取GX Developer作为开发环境。为了使得设计调试简单方便，依据功能分析知程序设计部分可分为系统初始化、送货子程序、取货子程序、货位保护程序等部分。分别编程后再进行程序汇总。
4.3.1初始化复位程序设计
自动控制系统工作的第一步，便是判断叉车是否已经准备继续，是否可以正常工作，若不在初始位，需要自动回复到初始位。因此在初始化阶段，本设计将叉车在下限位，左限位，外极限设置为初始位置。根据叉车保护原则，叉车应判断是否叉车是否在外极限，若不在外极限，首先驱动电机向后收回叉子，到达外限位后进行下一步；若此时叉车已经在外极限，驱动垂直电机下降，当到达下极限后，驱动水平电机，后退到左极限，此时车车到达初始位置，PLC控制程序如图4-2梯形图所示。
图4-2初始位置复位程序
4.3.2送货子程序设计
送货是指叉车从缓冲仓库位置取出货物后送到指定仓库。
以4号库为例，系统的运行控制流程为：叉车从初始位置出发，驱动水平前进电机，当到达列定位1时停下，此时到达缓冲仓库位置的水平位置，驱动垂直上升电机，当到达层定位脉冲数为1时停下，驱动叉车电机向前伸出叉子，叉子到达内限位后继续驱动垂直上升电机，当检测层计数脉冲数为2停止，此时货物已经被抬起，驱动叉车电机向后收回叉子，到达外限位后，驱动水平电机继续前进直到列定位脉冲数为2，驱动叉车向前伸出，到达内限位后，驱动垂直电机下降，检测层定位脉冲数为1时，驱动电机向后收回叉子，此时货物被安全稳妥的安放到了指定仓库位。此时继续执行初始化位置程序，将叉车退回到初始位置，等待下次命令的出现。
其他仓库位置的送货程序与4号库相似，只需改变相应的层、列定位脉冲数，其中5号位定位脉冲为列定位为3，层定位为1、2；6号位定位脉冲为列定位为4，层定位为1、2；7号位定位脉冲为列定位为2，层定位为3、4；8号位定位脉冲为列定位为3，层定位为3、4；9号位定位脉冲为列定位为4，层定位为3、4。
4.3.3取货子程序设计
取货是指叉车从指定仓库位置取出货物后送到缓冲货台。
以9号库为例，系统的运行控制流程为：叉车从初始位置出发，驱动水平前进电机，当到达列定位4时停下，此时到9号仓库位置的水平位置，驱动垂直上升电机，当到达层定位脉冲数为3时停下，驱动叉车电机向前伸出叉子，叉子到达内限位后继续驱动垂直上升电机，当检测层计数脉冲数为4停止，此时货物已经被抬起，驱动叉车电机向后收回叉子，到达外限位后，驱动垂直电机下降直到层定位脉冲数为2，驱动水平电机后退到达列定位1，驱动叉车向前伸出，到达内限位后，驱动垂直电机下降，检测层定位脉冲数为1时，驱动电机向后收回叉子，此时货物被安全稳妥的安放到了缓冲存储货仓。此时继续执行初始化位置程序，将叉车退回到初始位置，等待下次命令的出现。其他仓库取货程序与9号库取货程序相似，层、列定于与上相同，不再敖述。
4.3.4货位保护程序设计
货位保护程序的主要目的是在程序的初始位置判断是取货还是送货，在取货状态时，必须保证目的仓库有货且缓冲货台无货，否则程序不执行。而送货状态时，必须保证缓冲货台有货且目的仓库无货，否则不执行。同时取货程序和送货程序还应有互锁程序，不能同时执行以防出现双线圈的现象
立体仓库控制系统的PLC程序完整梯形图见附录。
4.4调试及故障处理
4.4.1调试步骤
(1)按系统I/O表连线，确认无误后，合上空气开关，看系统是否正常，若不正常，立即关闭电源开关，查出并排除故障。
(2)先将初始化程序通过RS-232C数据线下载到PLC中，观察PLC运行指示灯是否亮。
(3)将选择开关至于自动位置，系统将自动复位到初始位置，若不回复初始位置，说明初始位置程序有误，查出并排除错误后进行下一步。
(4)将入库子程序下载到PLC，依次检查送货程序是否正常，特别注意程序是否是在缓冲台有货而目标仓库位无货时执行，若缓冲台无货或目标仓库已经有货单送货程序仍然执行，说明入库子程序有错，查出并排除错误后进行下一步。
(5)将出库子程序下载到PLC，依次检查取货程序是否正常，特别注意程序是否是在缓冲台无货而目标仓库位有货时执行，若缓冲台已经有货或目标仓库无货但取货程序仍然执行，说明出库子程序有错，查出并排除错误后进行下一步。
(6)将以上程序汇总到一起后，通过RS-232C数据线下载到PLC中，观察PLC运行指示灯是否亮，并依次检查在入库出库切换后，程序是否按照预定步骤正常运行。
4.4.2故障处理
(1)电源指示灯不亮：检查供电是否正常。
(2)电机不工作：检查电动机接线是否正确；检测缓冲存储位置是否处于正常位置和状态；检测直流电动机是否损坏。
(3)立体叉车不送货：检测开关是否在自动位置；检测对应仓库位置是否有货；检测缓冲存储位置是否有货。
(4)PLC输入输出指示灯不亮：检测PLC是否真正有输出信号或输入信号；检测接口板的晶体管是否正常工作；检测指示灯是否正常。
4.5 MCGS概述及设计
MCGS(Monitor and Control Generated System，监视与控制通用系统)是北京昆态公司研发的一套组态软件系统，可实现对现场数据的采集与监测、前端数据的处理与控制。MCGS为用户提供了解决实际工程问题的完整方案和开发平台，能够完成现场数据采集、实时和历史数据处理、动画显示、流程控制、趋势曲线、报表输出、报警和安全机制等功能。
4.5.1 MCGS的工作原理
使用MCGS完成一个实际的应用系统时，首先必须在MCGS的组态环境下进行系统的组态生成工作，然后将系统放在MCGS的运行环境下运行。
MCGS组态环境是生成用户应用系统的工作环境，用户在MCGS组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg的工程文件（又称为组态结果数据库）。MCGS运行环境是用户应用系统的运行环境，在MCGS运行环境中用户可完成对工程的控制工作。组态结果数据库完成了MCGS系统从组态环境向运行环境的过渡，
4.5.2 MCGS组态环境系统的组成及功能
MCGS组态环境系统由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成，每一部分分别进行组态操作，完成不同的工作。
其中实时数据库是MCGS系统的核心，是应用系统的数据处理中心。实时数据库是系统各部分的公用区交换数据库，可实现各部分的协调工作。设备窗口依靠设备构件驱动外部设备，与此同时，设备终端采集的数据送入实时数据库；将用户窗口组成的图形对象和实时数据库中的数据对象连接后，以动画形式展现实现数据；
4.5.3自动化立体仓库模型的监控系统（MCGS）设计
(1).新建工程的操作步骤如下：
在电脑桌面上，双击“MCGS组态环境”图标，进入MCGS组态环境。单击“文件”菜单中的“新建工程”选项。单击菜单“文件”在下拉菜单中选择“工程另存为”选项，在文件名一栏中输入“自动化立体仓库控制系统”，单击“保存”按钮，工程创建完毕。
(2).按照监控程序定义系统数据名称
库位号数值型所选仓库的库位号
巷道起重机上有货开关型巷道起重机上有货时变量为1，否则为0
(3).制作工程画面
①.在MCGS组态平台中的“用户窗口”中单击“新建窗口”按钮，则产生新“窗口0”。在用户窗口属性设置栏中将“窗口名称”改为：自动化立体仓库控制系统；窗口标题改为：自动化立体仓库控制系统如图4-8所示。
5绪论
自动立体仓库控制系统主要是以PLC为核心，以MCGS组态软件为拓展，可实现对2X3立体仓库自动存储货。该系统具有接线简单、编程直观、操作容易等特点。当仓库的数量增加时，只需添加部分同原理程序，不必重新编写程序。调试结果表明，在适应性、精确性和可靠性方面，都达到了设计所需的要求，表明该设计方案是可行的。
通过对基于PLC和组态软件控制的自动化立体仓库设计，我学到了很多的新知识，并且更深刻的了解了有关可编程控制器的用法和功能。在这次设计过程中，也培养了我独立分析、解决问题的能力。在拓展部分，也增加了我展望未来和实际动手的能力。总的来说，这次设计，使我受益匪浅。
致谢
大专五年的学习时光已经接近尾声，在此我想对我的母校、老师、同学表达我由衷的谢意。这次毕业论文我得到了很多帮助，其中我的指导老师虞老师对我的帮助尤为重要，帮我们解答问题耐心又细心，做事一丝不苟，经常会询问我们论文的完成情况还在群里发一些资料和标准供我们选择参考对我们毕业设计的完成起到至关重要的作用。本论文从选题到完成，几易其稿，每一步都是在老师的指导下完成的。在此也要感谢XX等各位老师在论文开题、初稿、预答辩期间提出宝贵的建议。通过这次的毕业设计，让我进一步认识机电一体化。让我体会到了完成一个设计要付出多大的努力，也让我懂得别人的指导和帮助是多么的重要。最后，我在此感谢所有指导和帮助过我的老师和朋友，感谢让我度过人生中最愉快的四年半，刘国钧高职，我的母校!
参考文献：
[1]三菱FX系列PLC快速入门
[2]廖常初.FX系列PLC编程及应用[M]北京：机械工业出版社，2011
[3]周志敏，纪爱华.可编程序控制器实用技术问答.北京：电子工业出版社,2006
[4]王艳芬，候益坤PLC应用与组态监控技术。北京理工大学出版社，2010
[5]周美兰，周封，王岳宇.PLC电气控制与组态设计.北京：科学出版社，2005
[6]常斗南.PLC运动控制实例及解析[M].北京：机械工业出版社，2010
[7]清华大学教学仪器厂.立体仓库使用说明书
[8]北京昆仑通态自动化软件科技有限公司.MCGS工控组态软件参考手册，2003
