物料智能识别及码垛系统设计

　　21世纪以来，人工成本逐步提高。“机器换人”已然变成势不可挡的趋势。其中“物料智能识别”的应用，以卓越的性能，让社会和公司节省了大量的人力成本，提高了生产效率，受到企业的瞩目和期待。“物料智能识别”是基于机器视觉和工业机器人，这两者的价格都昂贵。最近一套“物料智能识别”的总价格最少在几十万元以上。因为众多企业钱财少、效率和收益很低，虽然有“机器换人”的想法，但是“物料智能识别”的价钱对于众多中小型企业来说，是不可能承担的。因为要解决这类问题，工程师们开发“低成本物料智能识别”。在物料不繁重的状况下，采取众多减少基本花销方法，很大程度上减少总系统价格。使那些中型或小型公司或者收益低的公司实行“机器换人”，给予更加开阔的市场空间。“低成本物料智能识别”，很多方面很大程度上是可以替换机器视觉，“低成本物料智能识别”是根据价格少的单片机和光电检测模块，价格大概在100元。它在传送带运行流程中，检查各工业用件物料和角度。机械手技术是高科技技术在现在进步极大,很多使用在每行每业,Intelligent manipulator技术是机械化，自动化生产过程中发展起来的一种新型装置。本设计采用的是电气控制,智能码垛机械手根据PLC(Programmable logic controller,简称PLC)的控制系统设计。

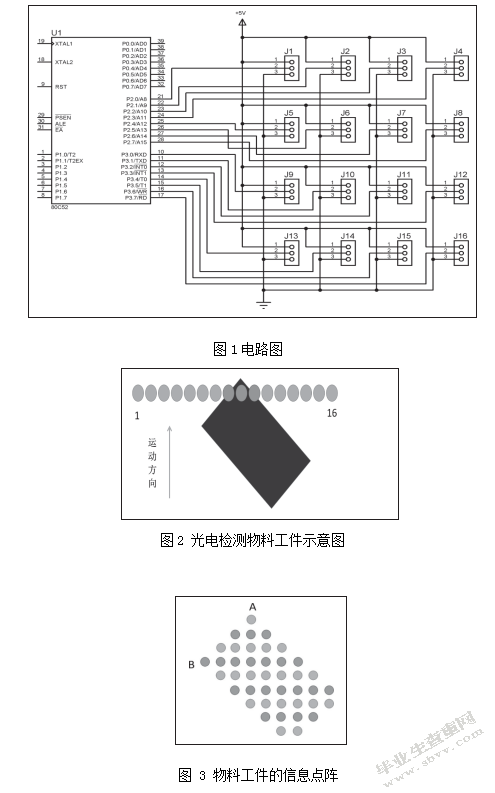

　　硬件电路非常容易，基于众多光电检测版块装置一排，在流水线上将硬件电路稳定住。让光电转换的接口连接到输出端。电路如图1。在物料工件在输送过程中时，当版块从下方通过时，它所对应的版块位置就能接收到相应信号，随之输送到单片机。因为当物料工件通过下方时，单片机频繁收信息，就被画出所检测物料工件的信息点阵。如图2、3所示

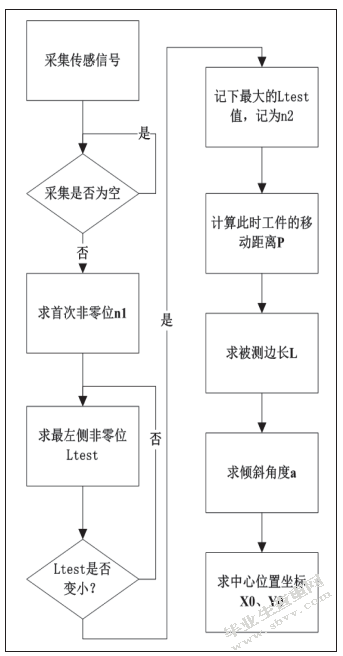

　　当单片机使用定时方法时，收集光电版块传波感测信息，如16个光电检测模块，它的信号连接成16个数字信息，一个模块与数字信息相互照应。最右边信息是低位，最左边信息是高位。一点信号都没有的相应点是0，很多信号相应点是1。举矩形工作元件为模版，AB长为L1，AD长为L2。如图4所示。当物料工件才经过检测区的时候，它就会知道数据零点位置，第一次非零点A，记为n1。之后，不断的检测这个点在非零点以左，当成Ltest。根据物料工件一点一点的往前走，Ltest数据会一点一点的增加。Ltest取到最大值时，当成n2，这样子就知道B点早就在检测区。假设Q=n2-n1。因为传送带使用步进电机控制，它的V是不变的，因此可以推算出此刻在过程移动位距P。如果L1=，则倾斜角度。如果L1=，则倾斜角度。因为我们由题意得A点的位置所在n1,和知道倾斜角α，物料工件的中心位置（X0，Y0）能用数学公式求得。

　　低成本智能分拣流水线主要是由四部分组成：检测系统、码垛机器人、传送系统、控制系统。如图6所示。

　　图6低成本智能分拣流水线

　　各个局部目的：

　　传送系统：让运行的传送带用一定的速度传输所要运行的物料，并且保证系统能够正常的运行。

　　检测系统：检查测试所要运行工件和物料等信息。

　　码垛机器人：利用代码将工件物料运行到目的地点。

　　控制系统：使各部部分的系统无差错的运行。

　　（1）使用低成本物料工件识别检测系统

　　低成本智能分拣流水线运用便宜光电传感系统，取代不便宜机器视觉检测系统，结果这个过程所节约的成本是很多的。因为视觉系统就很昂贵，但是和单片机一起运行的光电检测系统，它的成本仅仅大概100元。

　　（2）使用改进的低成本四轴码垛机器人

　　低成本四轴码垛机器人被改造过，使用闭环步进电机，而且它成本仅仅一两千元。

　　（3）使用低成本嵌入式控制系统

　　它一定非常控制住本项的所需所求，拥有比较低价的成本，大概100元。

　　（1）自动化确定工件物料的位置、角度

　　低成本智能分拣流水线能够有效检测目标位置、角度。如果稍作改进，即可实现许多规则形状的工件物料识别。

　　（2）使用工业四轴码垛机器人

　　四轴码垛机器人不仅成本低廉，而且结构牢固，功能强大，使用灵活，适用于不同的生产工艺。

　　（3）使用嵌入式控制系统

　　使用嵌入式控制系统，对包装硬的工件物料的识别、分拣，控制程序，对包装软的工件物料进行准确的认识。

　　2.5创新性

　　（1）检查测试系统结构创新

　　根据精准的传送运行带，对于使用的触发顺序和触发的数字，收集与运算阵列覆盖区域中对于对象所感知的信息，并且断定感知对象有无和它的表率特点。

　　（2）控制系统结构创新

　　提升创新效率，降低系统干预。

　　（3）传送系统创新

　　它搁置了以前的交流电机，以闭环步进电机为来源，使运动缓慢稳定。

　　（4）四轴码垛机器人结构创新

　　全面体系可以无误理解形状工件的方位、立场信息。单纯管用，节约合算。

　　因为电感元件设计极其繁琐，干脆得到最终的答案是无法的，因此按此流程设计了10kW、20kW的直流微电网滤波电感，经过实际行动体现出计算过程极其容易，计算结果也很符合预期的想法，更加的降低了误差。

　　[1]常喜茂,孔英会,付小宁.C51基础与应用实例M.电子工业出版社,2009.1.

　　[2]余永权.AIMEL89系列单片机应用技术[M.北京:航空航天大学出版社，2002.4.

　　[3]江思敏,陈明.Protel电路设计教程[M].北京:清华大学出版社，2008.3.

　　[4]陆子明，徐长根.单片机设计与应用基础教程[M].北京:国防工业出版社，2005.1.

　　[5]张文娜，叶湘滨.传感器接口电路的抗干扰技术及其应用D计算机自动测量与控制，2011,9(3).

　　[6]赵华峰,李龙洲.MCS-51单片机多分支程序的实现[J].渭南师范学院学报，2009.(2).

　　[7]刘笃仁，韩保君，仓库温湿度的多点移动监测系统设计[D大连民族学院学报，2010.12(3).

　　[8]张伟，戈振扬.烤烟房温湿度无线数据采集系统[J].计算机工程.2010.36.

　　[9]胡冠九.我国环境监测技术存在的问题及对策.环境科学与管理.2007,19(4).

　　[10]贾石峰.传感器原理与传感器技术.北京：机械工业出版社.2008.

　　[11]张为人,陈军,赵德勇.浅谈环境空气自动监测系统运行过程中的质量保证与质量控制.环境监测管理与技术.2004,06.

　　[12]杨韬.环境空气自动监测系统信息的开发应用.环境监测管理与技术.1999,01

　　[13]戢启宏，自动监控技术在环境监测中的应用环境导报2001,03.
