摘要
近些年来,中国的日益强大是大家有目共睹的，不论是经济上，军事上还是国力上。对我们来说，最容易感受的到便是经济上的，城镇、乡村道路的建设便是最好的体现。但是中国的乡村如此之多，如果每个地方都修建公路，那将是一个巨大的工程。如果我们使用传统的方法，将会花费大量人力、物力和时间，而且现在的公路等级高，路线长，传统的方式和方法根本不适用，这就使得我们不得不寻找新的技术和方法，只有这样才能加快公路建设的步伐，尽早的完善我国基础建设。
测量工作是整个公路修建过程的的重要组成部分，测量工作质量的好坏直接影响设计方案的成败。如今的测量，有着严格的执行标准，只有遵守，才能保证测量工作的数据真实性、可靠性，从而达到要求。GPS技术的应用，对公路勘测来讲是的一次重大的创新,其发展前景巨大。本设计主要研究在如今的公路勘测中,利用GPS静态相对定位技术、GPS实时动态定位技术与快速放样等一整套技术建立沿线总体控制测量，为勘测阶段测绘带状地形图，路线平面、横纵面测量提供依据。
关键词：GPS；静态相对定位；动态定位技术；带状地形图；横纵面测量
前言
俗话说得好，要想富，先修路。由此可见，道路的发展状况在一定的程度上反应着一个国家的经济水平。道路是连接全国各地的桥梁，道路畅通有助于各地之间的往来，便于各种贸易的进行，从而推动我国经济的发展。作为公路中的王者——HB高速公路，更是在经济发展有着举足轻重的地位。HB高速公路拉近了两个地方之间的距离，缩短长途运输的时长，极大地提高了运输效率，从而促进经济的快速发展。
近些年来，我国的公路建设方面进入了井喷式的发展，国家在道路建设中投入了大量的人力、物力，目的就是快速促进我国经济发展，使人们过上富裕的生活。但是HB高速公路建设并不是你想干就能干的，它需要一个过程，在这个工程中还可能需要其他的支持。而且，现在国民的生活水平提高了，越来越多的人拥有了自己的汽车，这就导致公路上的车辆越来越多，紧接而来的就是公路的载重问题。车辆的增多增大了道路的负担，使得交通事故的发生率提高，从安全方面着想，新建设的公路质量必须提高。这就与公路的测量工作挂上了关系。HB高速公路的成功修建离不开精确地测量，只有测量达到要求，才能根据测量结果设计合理的方案，从而保证HB高速公路顺利修建。在HB高速公路建设的全部过程中，测量工作始终都在发挥着其该有的作用，无论是建设公路、架设桥梁还是开凿隧道，他们都需要测量相关的信息，才能动工。当我们进行一条公路修建时，其路线的选定需要测量，其各种控制网的建立也需要测量，还有其他的一些工作也离不开测量。所以说，测量工作是一切的基础，做好了测量工作，任务也就完成了一半。
HB高速公路勘测的实质就是就是利用测量收集一切的信息，并结合相关的资料，为HB高速公路建设设计一条合理的、可行的路线，并请相关的设计人员设计正确的施工方案，使修建的公路安全，耐用。
1研究方法及步骤
1.1研究方法
本课题主要是通过对已有资料的的研究与学习，然后结合自己在学校所学到的工程测量、摄影测量、GPS、大地测量学、地图学等基本知识，为HB高速公路的勘测设计可行性方案。
1.2步骤
HB高速公路属于技术含量比较高工程，与国外发达相比较，我国的测量技术明显有些落后，所以，在我国建设HB高速公路时，许多技术需要向国外学习，然而由于我国的地形复杂，国外的技术并不是都能适用于我国复杂的地形。因此在我国HB高速公路勘测中的，测量工作也与国外大不一样，为了适应我国的地形环境，我们一般将整个过程应分三阶段进行，分为初步测量、技术设计、最终测量三阶段。其中技术设计比较复杂，它要根据测区的实际情况并结合相关的文献、资料，针对性的做出符合测区的技术方案。
采用三阶段设计的公路，其主要的工作分为三步：路线调查、初步测量和最终测量。
路线调查，主要是按照测量内容的需求，对HB高速公路所经区域的气候条件、地质条件进行调查，为公路勘测设计搜集相关资料。
初步测量，根据路线调查的实际情况，去实地进行测量，在路线所有可能通过范围内，测绘带状地形图、纵横断面示意图图，并收集地质、地貌、河流分布、居住地分布等资料，为初步设计提供可靠的信息。
最终测量，把初步测量中的设计方案作为基础，并结合初步测量所搜集到的有关测区自然环境的资料，对初步方案做进一步的优化处理，确定最终的施工路线，并在这条路线上做中线测量和纵、横断面测量等，将测得的数据信息交给设计人员，以便他们设计施工图。
2路线初步测量
2.1初步测量的目的、任务及准备工作
2.1.1初步测量的目的、任务
测量人员按照初步设定的方案以及路线，对实地有价值路线进行勘测，对所测得的数据进行分析，从中选出最佳路线，搜集一切需要的信息，为初步方案的设计做准备。
初步测量的任务是核实初步拟定的路线前进方案，结合实地的地形、隧道、桥涵、路线交叉、其他资料和其他调查工作，进行初步的定线。
中国领土面积大，地形、地质和地貌复杂，不同地方的HB高速公路的修建在方案设计和技术应用的选择上存在存在差异，因此初步测量不可能仅仅采用一种方法进行，而是根据每个地方的实际情况选择一种或多种，但必须达到测量精度标准,符合测量要求。而通常使用的测量方法有两种;“纸上定线”与“现场定线”。“纸上定线”是指通过各种测量测得路线设计需要的数据，在图纸上画出相应的路线，然后根据图纸所画的线路位置，去实地进行测量的方法。“现场定线”是根据实地情况直接确定路线中线或布设导线，钉设加桩，测量高程和纵断面，然后对测量的数据进行研究，并结合已有的地形、地貌水文分布等资料，绘制带状地形图进行初步设计，最终测量时再根据图纸上的划线到实地进行放线测量的方法。
2.1.2初步测量的准备工作
公路外业测量工作是整个测量工作的重中之重，测量成果的好坏直接影响到能否设计出可行的方案。在外业测量过程中，必须严格按照测量标准测量，这样测量所得的数据才具有真实性、可靠性，从而满足设计要求。
HB高速公路勘测前的准备工作主要是相关资料的收集，保证工程能够进行下去，这是公路建设前期工作的重要组成部分，其目的是综合研究公路工程项目建设的必要性，技术是否可行，经济是否合理，方案是否能够实施等。如果测区拥有大比例尺地形图及航片，将更有利于进行测量方案的研究分析，得到最合理的。
（1）搜集沿线资料
①搜集预定路线沿线的地貌、地形、气候、河流分布等资料；
②搜集测区内各种比例尺地形图，三、四等控制点资料等；
（2）寻找可行路线
对测区现有的地形图或航拍图资料进行研究，确定可行性方案，并从中筛选，拟定勘测方案。
（3）实地调查设计线路
测量前，组织人员去现场进行路线、地貌、地质、河流分布、居住地分布等相关资料的调查以便确定路线方案。
（4）调查其他相关资料
（5）整理搜集的资料
2.2线路的初步测量
2.2.1选点打标
按照方案设计中得所选路线，在实地用旗帜标志标出大概位置，特别是关键的转向点，为各种测量等指明方向。在做标记的同时还要选好初步测量导线的点位。点位的选择需要满足下列要求:
（1）为了有利于最终测量，点位最好靠近公路线。（2）导线点位置应设置在高点，这样四周的遮挡物较少且点位不容易被破坏，更加有利于观测。（3）桥梁及隧道中间部分不利于点位的设置，一般将导线点设在两端。（4）为了保证测量精度，导线点间距应取500m左右。
2.2.2平面控制测量
（1）平面控制网的确定
平面控制网的确定要根据实地的地势、地形而定。如果在地势比较平整地区，可同时布设路线平面控制网构造物和路线平面控制网，这样可以节省不少时间。但如果在山区就不能这样做了，其中涉及到隧道的开凿和桥梁的架设，不同的工程对控制网有着不同的要求，一般我们采用两种网，三角网和导线网。三角网适用于地势平坦但视野较差的地区，导线网适用于地势起伏较大但视野好的地区。
（2）控制网点的布设
首先应将控制网控制点的点位相应的地形图上标记出来，然后根据实地勘测确定点位的具体位置。由于山区地形的复杂,点位的选择必须慎重，尽量定在开阔的地方，避免接收不到GPS卫星信号，隧道中GPS信号容易被遮挡，所以隧道附近的点位设在进出口附近，同时要注意避免点位离线路远的问题，否则会影响隧道的贯通精度。在点位的上方不能有大型物体遮挡，要保证视野开阔，距离能发射大功率电波的建筑远一些，避免被干扰。
（3）控制网的精度测量
控制网初步布设后，需要查看一下其整体的分布情况。一般情况下，除了一些无法更改的地形因素，控制网整体分布较为均均。为了提高整体布局的测量精度，我们需要分析每一个平面控制点的点位参数，有时候测量会出现一定的数据偏差，就是因为这些控制点中存在弱点位。面对这些误差，我们终究是要修正的，否则整个测量过程都将失败。
对于这些误差我们也有相对应的公式对其进行计算，从而修正错误。一般情况下，基线闭合差限差按以下公式计算：
D≤22o[σ=+a2+(bd)2(4)
W≤2n/(5σ)(且W.、W,W.≤n/(5o))(5)
V≤2nσ(且V、VV≤2n/3σ)(6)
式中，n为环的边数;Ds为重复基线测量差值;W为同步环闭合差;Wx为基础的长度参数值；Wy为纵向基准的宽度值;Wz为基础高度的参数值;V为其移动速度值。
根据上面的公式，我们可以计算出公路的基准坐标，进而对全程的平面控制网的定位有一定的了解。
2.2.3高程测量
（1）设置水准点的要求
1）为了确保测量的正常进行，在测量前，每个高程控制点都需要检查，一旦发现问题，就要及时处理，如果丢失或损坏，及时补测和修复高程控制点。
2）在桥梁和隧道两端应各设1～2个水准点。水准点距最终测量的中线应为50m～300m，水准点间距宜为1km～1.5km。
3）一般情况下，我们用四等水准测量的方法进行高程控制测量。不同的的地形对闭合差的要求也不同。平原或丘陵较少的地区，其闭合差≦20√Lmm，山岭和丘陵多的地区，其闭合差≦25√Lmm。（其中L表示路线的长度）。
（2）支水准点的检测
一般情况下，仅仅有控制点是不够的，需要从控制点往外支水准点。这些水准点在使用前也应逐一检测，以防出现意外，造成重大误差。当其精度符合要求时，使用控制点高程；超出时，采取多次测量求平均值的方法予以更正，并记录。
（3）其他水准点的检测
某些水准点可能受外力影响发生移动、损坏或丢失的情况，需要修理、重设，之后对这些点进行测量，确保其不会再整个测量工作中出现问题。
（4）方法的要求
通常情况下我们只能用水准测量来进行高程的测量。
2.2.4 GPS-RTK在高山速公路控制测量中的应用
（1）GPS技术的优势
如今的公路工程测量不是以前能够相比的，其独有的带状特点对测量技术提出了更高的要求，而且新的测量规范使传统的测量方法已经不能完全的营运其中了。GPS技术它具有定位精度高的特点，而且它比常规的测量手段速度快，并且两点之间不需要必须满足必须通视的条件，还有就是它不怎么受天气条件的影响，这就为测量提供了很大的便利。正是它的这些优点，使得它在控制测量领域得到了广泛的应用，成为一种利用高新技术进行定位的测量方法。
运用常规的测量方法进行平面控制测量时，先是进行导线测量，然后根据最初的设计路线，用经纬仪、水准仪、全站仪等设备测量带状图和纵横断面示意图,再通过控制点进行中线测量等工作。但是在测量时经常遇到一些问题，例如点位应设置在合适的位置以满足各项需求，但有时总差那么一点，还有就是视野的通透问题,这就使测量工作无法顺利进行,测量的结果达不到规范标准,从而影响工程的质量。而GPS技术避免了通视困难这个问题,更重要的是其可以工作一整天都在工作。GPS拥有的测量精度高、作业速度快、无需通视、费用低等特点，使其在公路勘测控制网布设的工作中占有重要的地位。
（2）RTK在公路测量中的应用
RTK是一种差分GPS数据处理方法。其组成主要分为四个部分，包括基准站、移动站、数据链、控制软件。RTK工作时有两个模式供我们选择。一个是CORS模式，该模式工作时只依靠一个移动站就可以了；另一个是传统工作模式，使用这个模式工作时至少需要两台仪器，其中一台仪器作为基准站，另一台做移动站。基准站将相关的坐标信息发送给移动站，移动站通过解算从基准站接收到的信息，从而得到自身所处位置的坐标。

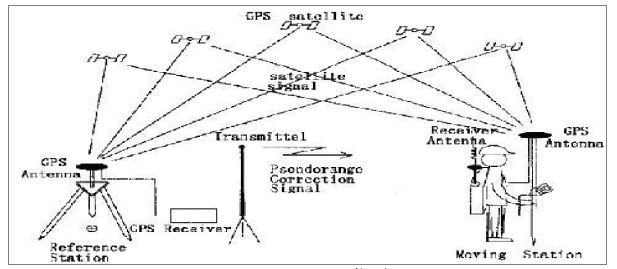

图2.1GPS-RTK定位原理图
静态定位也称绝对定位，其工作时是将GPS接收机安置在需要勘测的点位上，静等一段时间，这样就可以测出目标点的坐标。采用GPS静态技术布设首级平面控制网《公路全球定位系统(GPS)测量规范规定》。公路工程测量一般采用北京-54大地坐标,这就涉及到坐标系之间的转换问题。因此,在进行施工区的控制网测量时，也要用区域内的国家平面控制点进行测量，两者一起进行，有助于测量成果之间的转化。一旦国家坐标联测点的精度出现误差，控制网之间的转换模型直接将错误的数据带给GPS控制网，GPS控制网的精度将发生巨大偏差，从而导致整个测量工作瘫痪,所以国家坐标联测点必须精度高，数目不能太少，尽量联合测区内多个测量点。GPS动态定位主要是通过载波相位测量技术进行数据传输的,通过基站传输定位数据,对接收到的数据解算,再根据己知的基准站在WGS-84坐标系下的坐标及坐标转换参数,计算待测点的WGS-84坐标及地方坐标系下的平面直角坐标,也称为实时动态定位.
（3）建立基准站
动态定位过程中,基准站是二级控制网定位数据的起算点。由于WGS-84坐标精度对加密控制网的精度有着较大的影响,所以我们一般将基准站架设在首级控制网的控制点上,并且这些控制点一般位于地势较高的地方，这样有利于防止信号被干扰。基准站包括一台GPS接收机、发射天线等设备。基准站确定位置后,安置好仪器,通过手部设置GPS接收机的模式,输入基准站坐标,按下设置键,则该控制点GPS接收机被定义为基准站,随后,接收机开始工作,并通过发射电台信号把接收到的导航定位数据实时传送到流动站的手部中。
（4）设置流动站
流动站将GPS卫星传输的定位数据与基准站传输的定位数据进行解算,结合已知的坐标转换参数,计算出待测点在地方坐标系下的坐标。在待测点位置上架好仪器,连接电台、接收机、手部,确认无误后,打开GPS接收机,开始接收定位数据,通过手部设置GPS接收机为动态定位模式。手部通过电台接收基准站传输的定位信息,再与流动站接收的定位数据联合解算,对计算结果进行坐标转换得到待测点的北京-54坐标。
2.2.5带状地形测量

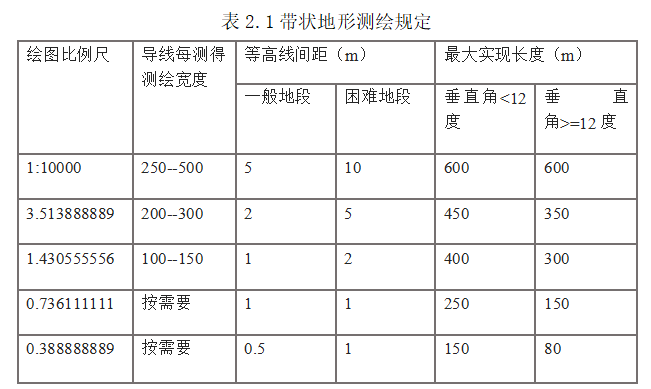

HB高速公路初步测量带状地形图应全线贯通测绘，比例尺根据地形的变化而变，平坦地区1:2000~1:5000，困难地区1:1000~1:2000。地物点平面位置中误差在图上不能超过0.6~0.8mm;等高线高程中误差不能超过1/3~1个等高距。在实地测量时，尽量将测站架设于导线点上，这样可以保证测量精度。必要时，可单独设立一个支点，并做好记录。
采用“纸上定线”进行初步测量时，线路中线两侧应各测绘200m~350m;采用“现场定线”进行初步测量时，线路中线两侧的宽度减为150m~250m。带状地形测绘的图根点，应利用已有的平面控制点或中线控制桩作测站，当其精度不能满足测量要求时，应按相关规定进行图根控制测量。带状地形测绘的技术要求，应符合《公路勘测规范》中的相关规定。采用“现场定线”进行初步测量时，利用两仪结合的方法，即经纬仪和小平板仪，也可使用大平板仪;还可利用纵、横断面资料，配合仪器去现场进行测绘。有时还可利用现成国家或其他相关部门所测绘的地形图，在实地进行核实，如果实地发生较大变化，应进行重测。
近年来，遥感影像技术的发展使HB高速公路建设有了新的技术突破，许多发达国家已经将其应运在HB高速公路带状地形测量方面，而我国在这一方面还仅仅是处在刚刚探索的阶段。遥感领域里的一项名为LIDAR新技术在测量方面有着重大的贡献，它通过激光来工作，发射的激光经过地面和地面上的目标时会将其影像图反馈回来。这样的方法不仅测量精度高，而且测量人员也无需出外业。
3线路最终测量
3.1最终测量的目的任务及内容
3.1.1最终测量的目的和任务
目的:按照方案的设计，并将测区自然条件与气候环境考虑进去，进一步优化设计方案，然后进行实地放样，测定最终路线。
任务:将初步设计方案中设计的路线经过放样，展现在实地，必要时，根据现场的实际情况，对放样点的位置进行修改。然后根据最终测得的线路进行中线测量、纵横断面测量等工作，为HB高速公路的施工图设计提供依据。
3.1.2最终测量的内容
最终测量的内容包括中线测量、水准测量和纵、横断面测绘。
①在进行实地放线(纸上定线时)或实地选定路线时，进行测角、测距、中线测设、固定桩等工作。
②找合适的位置布设水准点，为接下来的测量工作做准备;
③测绘沿线的带状地形图;
④遇到需要架桥、开凿隧道的情况，测量所需的相关数据。
⑤调查地形地貌、河流分布、居住地分布、沿线地质等资料，并进行资金的预算;
⑥整理资料，完成外业测量期间的所有任务。
3.2路线最终测量

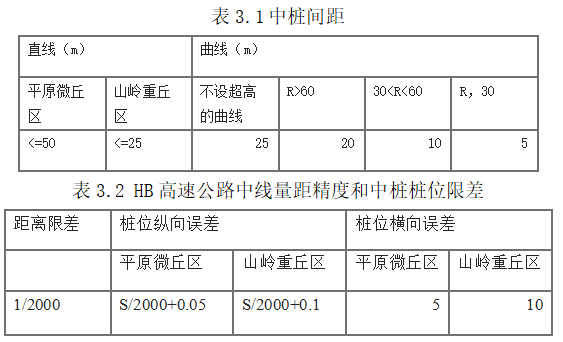

3.2.1中线测量
所谓的中线测量就是把最终设计好的道路中心线上的各个点经过放样等处理在实地展开，标出其里程，供设计和施工用。道路中线测量也叫中桩放样。测量前应先检查当初线路初步测量时所埋下的控制点，如果结果测量与初步测量时的差在限差允许的范围内时，那么就在初步测量成果的基础上进行实地放线；如果超出限差允许的范围就必须进行重测。重新测量的控制点，应进行联测。其的精度必须符合《公路勘测规范》中的规定。
（1）中线测量一般采用GPS-RTK法进行测量。
（2）路线控制桩应采用木质桩，断面不小于5cm×5cm，长度不小于30cm。
（3）钉中桩的要求
1）设置特殊桩，例如千米桩、百米桩，用来标定距离，一些特别的位置也需要打桩并标明。
2）在路线地形变化处（在坡顶、坡底必须加桩）。
3）在各个线路交叉的地方。
4）路线经过的地方可能拆迁房屋，因此这里也需要打桩。
5）桥梁、涵洞、隧道等构造物处。
6）对于设置挡墙段落，结合实际地形、地质情况，按桩距不大于5 m布设。
7）路线上地质不可能是完全相同的，如果地质发生变化，需要用桩标出。
8）改建公路变坡点、构造物和路面层类型变化处。
9）互通式立交匝道和连接线。
10）当与等级道路、县乡道路相交时，必须测出其路中心线坐标及高程，还要标注这些路的名称、宽度以及其所属的等级
（4）中桩记录应详细记下每一个要素，例如相交路的名字、宽度、等级，标明地形、地物类别，如河边、沟边、坡顶、路边、路中心等。
（5）工作过程：
①任选一个控制点作为基准站。
②根据在GPS接收机上设置的县里参数，利用计算程序计算出线路中桩的坐标。
③在GPS手簿上输入线路中桩的坐标。
④操作流动站，使屏幕显示杆位与设计点位重合，并在此位置钉桩及标明中桩编号。
⑤记录每个中桩的高程。

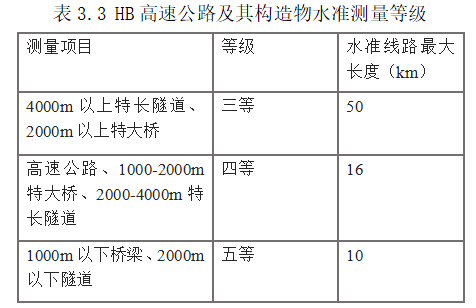

3.2.2水准测量
最终测量的水准测量方法及精度要求均应与初步测量相同，该阶段的水准测量分为基本测量和中平测量。
（1）基本测量的任务是沿着最终确定的测量路线的中心线设置水准点，而且还要将各个水准点的高程测量出来。水准点点位距离中心线不宜近也不宜远，在路线中心线50-100m的范围即可。当遇到较长的桥梁或隧道时，应当在其两端设置水准点。水准点应选在通透力强且容易保存的地方，最好能够是用初步测量时布设的水准点，测量前应对各水准点进行检查，避免出现错误。符合精度要求则采用初步测量的高程;如果测量精度不符合要求时，必须经过再次测量，改正误差;如果遇到水准点丢失或被破坏的情况，要重新设置或修复。对于重新布设或修复的水准点,必须进行联合测量，与其相邻的初测水准点进行闭合，以免出现误差。其精度应符合上表中的要求。
（2）中平测量主要是测量最终测量时钉设的各个桩的高程，根据结果绘制纵断面示意图。中平测量一般采用水准测量，闭合与两相邻的水准点上，对于HB高速公路其与基本水准点附和的精度要求为士30mm;中桩可观测一次，读数取至厘米。中桩高程检验精度要求为士5cm;中桩高程应测量标桩处的地面高程。高差相对较大的少数中桩高程，可采用三角高程测量。
3.3纵横断面的测绘
图3.1纵横断面示意图
线路纵断面测量又可以称为中线水准测量，前面我们测定了公路的中线，也测定公路中线上各个里程桩的高程，根据里程桩的高程我们可以绘制出路线纵断面示意图，从示意图中可以清晰的看到路线中线位置上的地形是怎么变化的，这样便于线路纵坡设计，对于研究空间线路有着很大的帮助。横断面示意图就是垂直于线路中心线对道路进行切割所形成的截面图，这样的的切割必须从各个中桩处进行，这样的截面图可以看到垂直于中线方向的地面变化情况。根据这些截面图，设计人员再结合当地的地形、地质、河流分布等资料，确定各个断面的样式、各部分尺寸和位置，并为路基土石方量的计算提供依据。上图为某HB高速公路纵、横断面图。
3.3.1纵断面的测绘
纵断面测量采用的是水准测量的方法，但它的路线却不是随意走的，而是沿着线路中线往前推进的。在纵断面测量的过程中，我们需要测得中桩和地面高程，并且记录下来，为设计路线纵坡提供可靠的数据。在测量中桩、地面高程的同时，还需注意设计路线两侧是否有水渠、河流等地物，如果有，还需要将他们的高程也测量出来，它们是设计路线纵坡、确定桥涵的标高等的重要参考数据。
公路纵断面测量需要勘测的内容：
1.基平测量。布设水准点，并测出每个点的高程。
2.在基平测量的基础上，勘测中桩地面高程。
基平测量的目的主要是为日后的施工测量打基础。因此，它在整个测量过程中起着至关重要的作用。基平测量的主要任务是布设各个等级的水准点，建立起整条测量线路的高程控制网，同时要测出每个控制点高程。这里要注意，水准点的选择也是有讲究的。因为控制点是全程使用的，所以首先选择在不容易被破坏的地方，其次为了有利于测量和施工过程中使用，将控制点设置在距离中线50—100m的范围内最为合适。
由于测区内的地形、地貌等情况不一样，水准点的间距也要视具体的环境和具体的工程需要而定。一般情况下，平原地区的水准点间距在1000m左右，山区的水准点间距在500m左右。水准点选定后,就应进行水准标石的埋设工作。埋设水准标石的目的建立永久性的水准点位，这样做有着重要的作用。首先这些标石建立在安全、不容易发生变化的地方，为整个勘察测量工作提供便利；其次，在公路建成后，可利用其对公路起到防沉降监测的作用，最后还可以为其他的测量工作和其他科研工作服务。点位设置好后，应将水准点的详细布设位置绘制在图纸上，以便后期的使用。高程起算点一般由国家水准点引测而来。当引测有困难时应采用与带状地形图相同的高程基准。

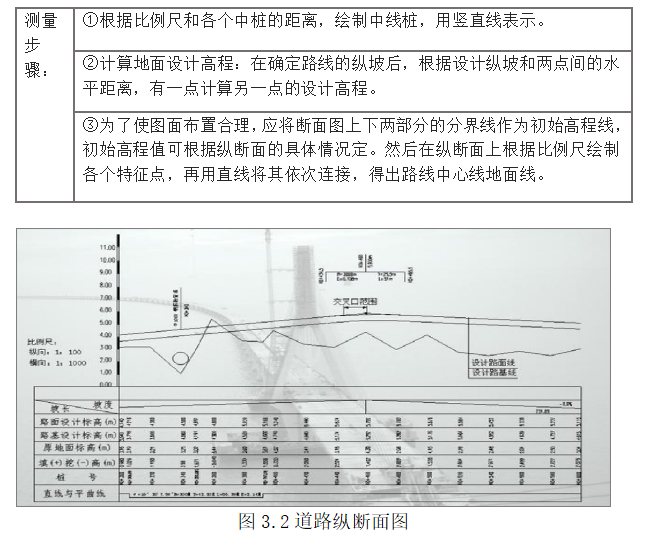

纵断面图绘制要分上下两个部分，上部分绘制地面线和纵坡度设计线，下部分记录一些数据信息，例如地质、坡度。地面高程、桩号等。
测量步骤：①根据比例尺和各个中桩的距离，绘制中线桩，用竖直线表示。
②计算地面设计高程：在确定路线的纵坡后，根据设计纵坡和两点间的水平距离，有一点计算另一点的设计高程。
③为了使图面布置合理，应将断面图上下两部分的分界线作为初始高程线，初始高程值可根据纵断面的具体情况定。然后在纵断面上根据比例尺绘制各个特征点，再用直线将其依次连接，得出路线中心线地面线。
3.3.2横断面的测绘
横断面是垂直于道路中线上各点做切割所形成的的面。它能反应地面横方向上的变化情况，可以使设计人员更好的为路基、桥梁、隧道、土石方量设计方案。
（1）测量的要求和方法

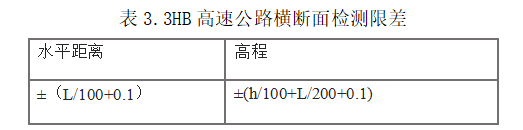

要求：横断面测量应逐桩施测，其方向必须与路线中线垂直；曲线段沿曲线法线方向施测。当隧道洞顶或洞身外侧覆盖层较薄或穿越地质不良地段、隧道竖井处时，可实测横断面。隧道洞口段前后50m和浅埋偏压段中线加桩均应施测其横断面。桥梁段落均需测量横断面，桩距不大于20m。横断面中的高程、距离的读数取位至0.1m。，检测限差应符合表中规定。横断面施测宽度应满足路基及排水设计、附属物设置等需要，中桩两侧宽度各为50m～100m。横断面应现测现绘，并及时检验；采用测记法在室内绘制放样点时，到达现场必须核对。
测量：横断面的测量有许多种方法，如水准仪加皮尺，全站仪，经纬仪等。
进行直线段横断面的测量时，我们可以借用方向架，方向架上有一组相互垂直的挡片，我们将其架设在横断面与道路中线的交点上，一个对准中桩，另一个便是横断面的方向。而在曲线上，一般采用球心方向架。
横断面的测量室可根据不同地形选择仪器。在地形平坦、视野好，但对精度有高要求的地段需用水准仪。测量前要先确定该横断面上各个特征点与中线桩之间的距离，然后通过水准仪测量出各点以中桩高程为参照的的相对高程。在地形变化较大的地区，常常使用经纬仪来进行测量，将经纬仪架设在中桩处，测得该横断面上各个特征点的与中桩的距离以及各个点的垂直角，计算得出各点相对于中桩的高程。
（2）横断面图绘制
绘图是的工作量很大，不能堆积，因此为了提高工作效率，一般是在测量的同时也进行图纸的绘制，这样还可以及时纠正错误。当然还可以测量时先记录好，等回到室内在绘制，但这样需要再到现场进行核查。绘图时，将道路中线画在图纸适当的位置，标出所需的中桩及桩号，然后根据比例尺缩放距离，再结合角度，将一个横断面上的各特征点在中线两侧画出，并标明高程，再用直线将各点一次连接，这样就绘制出了横断面的地面线，然后适当的标注有关的地物和数据等。
结论
线路勘测工作是整个公路建设中的重要组成部分，测量质量的好坏直接决定公路能否修建成功。在测量工作中运用GPS是技术上的一大创新，也是一个好的开始。进入二十一世纪以来，我国在各个领域的发展都是非常迅速的，特别是科技领域，只有科技领先、强盛，国家才能强大。如今，我国在航天领域的研究、探索绝对靠前，北斗卫星系统的创建可以说是一大壮举。北斗系统不仅为人们出行的导航提供服务，同时也在测量领域也有着广泛的应用。现代的航空、航天、摄影测量等技术的出现使得公路勘测的技术日新月异，无人机航拍的出现也是测量技术领域的一项创新，这些都无不展示着测量技术的进步。
如今是科技飞速发展的时代，各总各样的科学技术即将被研究出来，并且运用到我们的生产生活中。虽然GPS-RTK技术的应用对测量技术来说具有里程牌的意义，但也仅仅是一个好的开始，它将是技术更进一步的踏脚石，在将来，传统的测量技术将被封存，更加先进的测量技术被开发研究出来，全自动数字测图将会完全取代传统的测图技术。
致谢
时光匆匆如流水，转眼便是大学毕业时节，春梦秋云，聚散真容易。离校日期已日趋渐进，毕业论文的完成也随之进入了尾声。从开始进入课题到论文的顺利完成，一直都离不开老师、同学、朋友给我热情的帮助，在这里请接受我诚挚的谢意!在此我向测绘工程专业的所有老师表示衷心的感谢，谢谢你们四年的辛勤栽培，谢谢你们在教学的同时更多的是传授我们做人的道理，谢谢四年里面你们孜孜不倦的教诲!
虽说在繁忙的工作之余要完成这样一篇论文的确不是一件很轻松的事情，但我内心深处却满含深深的感激之情。通过论文的撰写，使我能够等系统、全面的学习有关测绘工程新型的、先进的前沿理论知识，并得以借鉴众多专家学者的宝贵经验，这对于我今后的工作和我为之服务的企业，无疑是不可多得的宝贵财富。
首先要感谢论文指导老师XXX老师。本论文在XXX导师的悉心指导下完成的。导师渊博的专业知识、严谨的治学态度，精益求精的工作作风，诲人不倦的高尚师德，严于律己、宽以待人的崇高风范，朴实无法、平易近人的人格魅力对本人影响深远。不仅使本人树立了远大的学习目标、掌握了基本的研究方法，还使本人明白了许多为人处事的道理。本次论文从选题到完成，每一步都是在导师的悉心指导下完成的，倾注了导师大量的心血。在此，谨向导师表示崇高的敬意和衷心的感谢!在写论文的过程中，遇到了很多的问题，在老师的耐心指导下，问题都得以解决。所以在此，再次对老师道一声:老师，谢谢您!
同时，我要感谢所有教导过我、关心过我的老师。你们为我的学业倾注了大量心血，你们为人师表的风范令我敬仰，严谨治学的态度令我敬佩。是你们教会了我专业知识，教会了我如何学习，教会了我如何做人。正是由于你们，我才能在各方面取得显著的进步，在此向他们表示我由衷的谢意，并祝所有的老师培养出越来越多的优秀人才，桃李满天下！
参考文献
[1]成树维.高速公路野外测量实践[J].山西科技,2018,33(03):100-104.
[2]张腾冲.GPS在高速公路测量中的应用[J].青海交通科技,2011(05):65+70.
[3]张成.GPS技术在公路控制测量中的应用浅析[J].科技资讯,2007(20):86-87.
[4]岳增田.浅析GPS技术在公路勘测中的应用[J].全球定位系统,2013,38(06):79-82+94.
[5]程睿.GPS在高速公路勘测设计中的应用[J].中国水运(下半月),2009,9(06):119-120.
[6]吴林鸣.高等级公路高程控制测量等级的确定[J].南方金属,2008(06):58-60.
[7]吴吕稳.RTK技术在公路测量中的应用[J].科技信息(学术研究),2007(24):286-287.
[8]程勉冲.山区高速公路勘察设计浅析[J].铁道勘察,2011,37(01):94-97.
[9]向辑贤,周松.高速公路带状地形测量中控制测量方法的探讨[J].测绘,2015,38(03):122-124.
[10]张可.GPS技术在公路控制测量中的应用[J].中国新技术新产品,2010(23):99-99.
