摘 要
聚丙烯纤维在进行使用的过程当中具有强度高、弹性好以及耐磨和耐腐蚀的特点。具有非常好的绝缘性以及保暖性，但是在染色性方面就呈现比较差的趋势，在进行使用的过程当中耐热和耐老化的性能比较差，质量方面也比较轻。为了得到温度对聚丙烯纤维混泥土渗水性和劈裂抗拉强度的影响。通知制作聚丙烯纤维混凝土试块，并施加不同温度影响，浸水后利用万能试验机进行劈裂试验，测试了试块的劈裂强度和渗水深度。试验结果表明，随着温度的升高聚丙烯纤维混泥土的渗水性也逐渐增加，渗水深度在220℃时是室温的3.5倍。劈裂强度随着温度的升高而降低，在260℃时劈裂抗拉强度下降47.1%。
关键词：聚丙烯纤维混泥土；渗水性；劈裂抗拉强度
1 绪论
1.1 研究依据和意义
聚丙烯纤维又称“丙纶”，其原料是“等规聚丙烯”，因此聚丙烯纤维的出现是在等规聚丙烯合成技术工业化之后。聚丙烯纤维在1955年时就已经开始被制作出来，一直到目前为止，已经发展了将近有67年，并且聚丙烯纤维在进行使用的过程当中，广泛应用于各个领域，并且具有强度高韧性好的特点，在使用的过程当中，成本也比较便宜，有利于在社会整体经济方面的发展工作，甚至也可以用来制造一系列的土建工程来进行发展。使用聚丙烯混泥土可以稳定边坡，减少边坡的坍塌，缩短施工周期，最重要的是可以延长边坡的使用寿命，节省经济。因此，我们通过对新材料进行研究，可以在一定程度上使得整体的环保工作能够进行改善，而聚丙烯纤维泥土材料也是使用复合材料研发而成的，其中的化学性质非常重要，在进行使用的过程中进行体现。
聚丙烯纤维混泥土是由石灰、水、砂子、石子和聚丙烯纤维组成的复合材料。聚丙烯纤维拥有非常稳定的化学性质,非常适用于建筑工程领域。聚丙烯纤维可以通过改变混凝土的物理结构从而改变混凝土的性能,使聚丙烯纤维混泥土拥有良好的性能。聚丙烯纤维并不会吸收其他物质,聚丙烯纤维与混凝土的水泥、外加剂、骨料、掺合料不会有任何化学效应。因此聚丙烯纤维与混凝土材料有很好的亲和性。聚丙烯纤维对搅拌设备和工艺无特殊要求。混凝土施工时应该在保持原来的混合比例相同的条件下,根据整个整体的混合比使其进入到搅拌机。确保可以使用混合时间是非常重要的。聚丙烯纤维混凝土加热至800℃时也不发生爆裂，而素混凝土在加热至400℃时就会爆炸，证明加入聚丙烯纤维可以有效的增强混泥土的抗爆裂性。
聚丙烯纤维耐火性差。当温度超过过高时，聚丙烯纤维就会软化，使聚丙烯纤维混泥土的强度明显下降。高温后抗渗性差，影响其耐久性。所以其中我们可以发现，聚丙烯纤维在整体的使用过程当中与温度之间所存在的关系是非常大的，可以随着温度的变化而进行变化，因此，我们在进行使用的过程当中，应该及时对其进行研究，通过研究高温之后，其中所体现的个性质来进行测试。温度升高聚丙烯纤维混凝土的渗水性也会随之增加，因此，用聚丙烯纤维作为水泥基的主要增强材料，要特别注意耐火性能。
1.2 国内外研究现状
1.2.1研究的发展历史
在1955年，意大利的教授合成了聚丙烯。并且使用了催化剂来进行操作，在1957年时，意大利的蒙特卡蒂尼公司在进行生产的过程当中就将其作为工业化的宗旨来进行生产。在年产量上已经达到了6000吨，在与同年相比的话，X公司整体的年产量上达到了9000吨的聚丙烯装置，一直到了1962年，在德国，日本以及法国都得到了一定的发展，在这个期间，全国有90%的地毯底部以及25%的地毯面纱都是由聚丙烯纤维来进行制造的。在1980年之后但随着聚丙烯的发展，在催化剂和各项品质方面都得到了非常明显的改善，世界各国对于聚丙烯的纤维也变得越来越积极，在差别化纤维技术的生产之下也扩大了在应用领域方面的应用。聚丙烯是热塑性塑料中发展最快的，到1988年世界pp生产总量已达100万吨，在纤维、薄膜、注射模塑制品，包装中都有广泛的用途。我们通过研究聚丙烯材料，可以在一定程度上促进我们国家的环保事业。
我国的聚丙烯纤维产业起步比较晚，品种和应用领域不胜完善，1960年后开始着手聚丙烯纤维的研发，1982年建成了第一个聚丙烯纤维实验厂，20世纪末相继开发出了细旦、阻燃、抗菌、抗紫外、抗老化、远红外等差别化聚丙烯纤维。
1.2.3 研究现状
聚丙烯纤维有着优异的化学特性,因此能够大面积的应用在地下基础工程建设保护,工民用建筑物的屋面保温、外墙面、地板、游水池、基坑建设,以及路面和桥梁等的施工中。是水泥建筑中抗裂,防渗工程,耐磨的新型理想建筑材料。国外内外学者进行了长期广泛研究。通过对其进行长时间的研究，我们发现，这是在如今时代发展过程当中的一项新型环保材料，我们可以通过对其进行应用在日常的生活当中。
郑州大学的赵毅通过对聚丙烯纤维中所含有的混凝土存在的高温损伤的情况进行探究，并且得出了聚丙烯纤维混凝土在遭受到一定高温情况之后所呈现的外貌特征。来将其内部与微观进行对比，伴随着温度的上升来行检验其中所存在的破损度和损伤度等，我们对温度的增大的趋势而进行研究。
长安大学的宗荣在进行研究的过程当中，就是通过聚丙烯和泥土进行一定的实验来进行探究。并且研究过程当中表明，通过断裂能抗渗性和耐磨性等一系列实验之后，发现了聚丙烯纤维混凝土的性能所表现的特征，能够在进行生产的过程当中，进行大量的改造工作，使其能够更加完善的进行投入到使用中。
位于海南省水利电勘察设计研究院的教授通过使用直剪试验和动三轴试验的方式来对聚丙烯纤维混合凝土的强度进行整体的测试工作，并且研究其中所存在的混合粘土的化学性能所在，并且得出一定的结论。得出聚丙烯纤维的最优配比结论如下：竖向正应力对混合粘土的抗剪强度影响显著，随着竖向正应力增大抗剪强度增大聚丙烯纤维含量对混合土的抗剪强度、粘聚力和内摩擦角有一致的影响随着聚丙烯纤维含量的增大抗剪强度、粘聚力和内摩擦角均表现出先增大后减小的特征最优聚丙烯含量为8%有效围压对混合粘土的动强度影响显随着有效围压增大动强度增大且以有围压将动应力归一化后不同围压条件下动应力比与破坏振次呈现出一致的关系随着聚丙烯含量的增大动强度表现出先增大后减小的特征最优聚烯含量为 8%。
江苏港通路桥集团有限公司的陈晨再进行强调施工的过程当中，通过将聚丙烯来转化为对应的混凝土，投入到使用的过程当中，可以在一定程度上促进混凝土再进行抗拉工作过程当中性能的提升工作，而本文在进行研究的过程当中，就通过这些案例进行对比，来找出其中所存在的影响因素，并且得出对应的结论[4]。可以减少混凝土出现裂缝和沉降的问题,适宜在桥梁施工中进行广泛的推广和应用。
江苏省洪泽湖水利工程管理处的鲜凡凡，韩斐，薛萍萍通过聚丙烯纤维混凝土与传统的混凝土相比[5]。研究发现聚丙烯纤维混泥土具有较高的劈裂抗拉性、抗弯性及抗裂性,且十分耐磨和耐冲击,在其中，综合性可能会高于普通的混凝土，在施工的方法上也会变得更加简便，也会提高整体构建过程中的质量问题，我们应该对混凝土在进行制造过程中的配比进行探究，在性能和施工工艺上进行主要的分析来确定进行实验过程当中的结构。在对于该技术进行使用时，使用的性能是非常高的，因此，也被广泛应用于日常的实践和实验过程当中。所以从各项材料当中，我们都可以发现，对于聚丙烯材料的使用是非常广泛的，在之后的发展历程当中，也会逐渐进行普及和发展。
哈尔滨工程大学的张创举在研究水对于聚丙纤维混凝土力学的整体影响过程当中发现，在界面当中，如果水使得聚丙烯的整体页面会产生下降结果的话，在同一晶体以及不同精密的情况下，都会对此有所影响。因此，我们在进行研究的过程当中，一定要找出其中所存在的区别，并且进行整体的探索。[6]
扬州大学的周兴宇对于多尺度的聚丙纤维混凝土实验进行了研究，通过进行插入对应的混凝土来研究去中是否能够有助于改善混凝土的吸引力，能否满足建筑行业当中对于混凝土性能方面的复杂要求，能否通过进一步探究来进行展现其中所存在的功能性问题[7]。
西安理工大学的张悦在对于丙烯纤维混凝土力学性能方面的研究过程当中，发现在纤维的参加方面增加了混凝土抗压程度以及轴压强度等不同的需求，从而能够提高在进行使用过程中的整体抗压能力，可以在一定程度上减少再进行使用过程当中可能被损害的程度，增加了一定的延伸性。[8]
三峡大学的杨雪枫在进行分析的过程当中，也对于其中所存在的裂缝宽度进行了研究，对于裂缝宽度的计算过程当中，采用正确的计算公式来进行使用，来探索其中所存在的阻碍因素[9]。
在国外，对于聚丙烯纤维研究的过程当中起步是比较早的，并且整体的技术领域和设备方面都非常完善，而进行研究的过程当中，我们可以对其进行各种能力的测试来确保能够达到一定的要求。在进行设计的过程当中，要遵循一定的生产规律来进行工业化设备的发展[10]。结果表明，使用缩进和亲水纤维可以改善钢筋混凝土的力学性能。在缩进和亲水纤维的情况下，弯曲强度增加了77%。评估了负荷-位移曲线下的面积作为能量吸收能力量的表示。结果表明，与对照样品相比，用缩进和亲水纤维增强的样品的能量吸收能力提高了9倍。此外，还发现纤维亲水性对混凝土能量吸收能力的影响比表面压痕更明显。
辽宁工程技术大学的陈红艳在进行研究的过程当中，对于属于受力于状态之下的丙烯纤维混凝土进行了吸水性的实验，并且探究其中所存在的各项因素能否改善混凝土结构当中的吸水性现象是否能够获得一定的科学依据来进行研究[11]。
在进行混凝土结构的测试过程当中，纤维能够起到一定的加强作用。并且在今年以来国内外有关结构方面的发展非常的普及，也得到了一定的传播，在混凝土当中加入对应的钢纤维和聚丙烯纤维，能够起到一定的增强抗裂效果。因此，在以后的生产和发展过程当中，对其使用有利于更好的稳固整体的框架结构，能够进行不断的发展。并且能够起到一定良好的效果，在进行使用的过程当中，更能够提高其中所体现的抗渗性能和防裂性能。[12]
在西安交通大学当中的桥梁系的学生也对此进行了一定的对比和研究，并且，在对于聚丙烯纤维对于混凝土断裂性能的影响过程当中，其中结果表明，通过掺杂一些具有聚丙烯纤维混凝土能够有效的改善混凝土结构当中的韧性以及断裂性能[13]。我们在进行延续的过程当中，找出了其中所存在的对于混凝土锻炼性能发明造成的影响。
我们国家相关学者也在对于不同尺度纤维对于混凝土耐久性理想当中进行了深入和探究，并且利用一定的技术手段来进行保护，从而能够使得各种空隙技术进行发展的过程当中如果对其进行一定的分析，可以对多尺寸的聚丙烯纤维进行测试，并且进入一定的试验过程当中，能够找出其中所存在各种适应对于混凝土耐久性所产生的影响。[14]
我们为了能够解决在采矿整体作业过程当中可能会出现的各项问题，郭进平、郑冰、祝砚桧等进行一系列试验[15]。并且分析整体的地质条件来进行各项数据的确定，危险能够对于各个向导能否采用对应的钢支护来进行使用进行探究，并且在我们进行研究的过程当中写过表明，通过采用加聚丙烯纤维，能够有效的进行使用，也能够提高物理力学能力方面的研究，所以在进行使用的过程当中，我们应该有效的去保护个个向导的稳固性所在，确保能够安全稳定的进行生产，对于其他类似的矿山设置过程当中具有一定的借鉴意义，我们可以从中进行概括和总结。
从以上研究的过程当中，我们就可以发现，聚丙烯纤维在进行使用的过程当中可以有效的防止混凝土在硬化中可能会产生的裂痕等各项性能，目前又由于聚丙烯纤维在进行使用时，弹性模量也处于比较低的状态，因此，对于整体的抗裂性能，能够进行提高具有一定的限度，我们应此进行提高能够对混凝土当中的各个问题进行改善。从来都给过整体提高混凝土在进行使用过程当中结构的强度和能力。
1.3 主要研究内容与思路
本文主要研究温度对聚丙烯纤维混泥土渗水性和劈裂抗拉强度的影响，分析了20℃，60℃，100℃，120℃，140℃，180℃，220℃7种不同温度下的影响。本次实验每组参数制作3个试块，共需要21块。通过对比不同温度下聚丙烯纤维混泥土渗水性和劈裂抗拉强度的影响，并就聚丙烯纤维混泥土的劈裂抗拉数据和渗水深度对比加以理论和分析。研究得出温度对聚丙烯纤维混凝土渗水性和劈裂抗拉强度的影响。
（1）主要研究内容
①温度对聚丙烯纤维混泥土渗水性的影响。
②温度对聚丙烯纤维混泥土劈裂抗拉强度的影响。
（2）研究思路：
图1-1 研究思路图
2 实验设计
2.1 试件设计及制作
（1）聚丙烯纤维混凝土配合比
根据中国住宅和城乡建设部,一般混凝土配合比建筑设计技术规范(JGJ55-2011)
进行配比，将聚丙烯纤维混泥土按水泥：水：砂子：石子=373:204:680:1110的比例进行配置。实验采用了水泥7.833Kg，水4.284Kg，砂子14.28Kg，石子23.33Kg，聚丙烯纤维26.25g。本次使用的水泥为普通硅酸盐水泥，型号为PO32.5的水泥，砂子为0.25～0.35mm的细河砂，其表观密度为2550KG/m3，石子为直径小于15mm的普通砾石，2700KG/m3，水为普通的自来水，聚丙烯纤维为廊坊双园节能科技有限公司生产的聚丙烯纤维。聚丙烯纤维密度为0.91g/cm3，熔点为160-170℃，劈裂抗拉强度大于750mpa，长度为12±1mm，单丝直径为20μm。本次实验混泥土的强度为C30，聚丙烯纤维含量按体积含量1.25%掺量进行配比。
（2）试块制作方法及流程
先将水泥、石子、砂子按配比称重，然后在铁皮上搅拌均匀。再加入26.25g聚丙烯纤维再次搅拌均匀（如图2-1），最后再加入4.284kg水搅拌制作成聚丙烯纤维混凝土（如图2-2）。
首先在实验室坚实平整的地面上将模具固定好，并在模具的内壁和底部涂上脱模剂，方便下一步的取样脱模。为了保证实验的准确性，将制作好的聚丙烯纤维混凝土分为3组，把配置好的聚丙烯纤维混凝土分21次倒入模具内，然后开始用振捣棒进行振捣，每一个模具内每一个试件都要进行振捣，手持振捣棒振捣45°倾斜，振捣持续一分钟。最后修平。一个试块制作完成。重复以上方法，将置配好的聚丙烯纤维混凝土依次按上述过程进行重复。每组聚丙烯纤维混凝土制作试件3块，共制作21个试块。试块制作完成后清理多余的聚丙烯纤维混凝土。
每组试件3块，共21块。试块采用100mm*100mm*100㎜标准尺寸进行制作。
本次实验参考了中华人民共和国住房和城乡建设部，纤维混凝土应用技术规程（JGJ/T221-2010）。

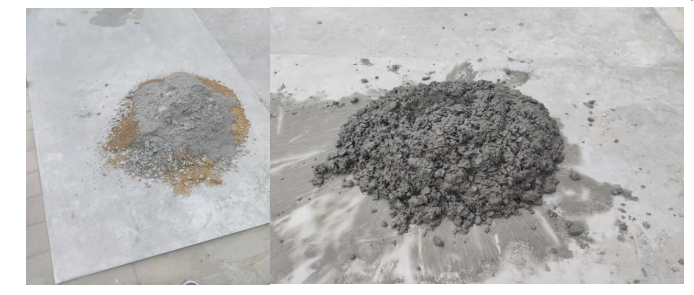

图2-1 聚丙烯纤维混泥土材料 图2-2 聚丙烯纤维混泥土
（3）试件的养护方法
将制作好的聚丙烯纤维混泥土按照《纤维混凝土应用技术规程》（JGJ/T221-2010）放在室外平整的水泥地面上自然风干法养护（如图2-3），养护时间为7天。

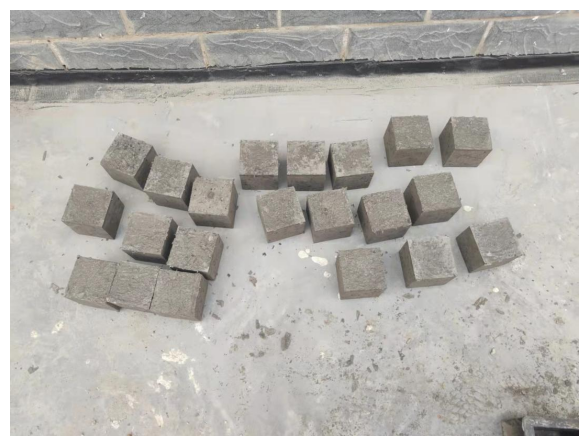

图2-3 聚丙烯纤维混泥土试块
2.2 试验方法
2.2.1 实验方案及方法
将实验分成7组进行，每组三个试件，以确保实验的准确性。每组试件在电热鼓风干燥箱内（如图2-4）的不同温度下进行加热，电热鼓风干燥箱的加热参数为：室温+10℃～300℃。每次稳定加热6小时，稳定试件的温度。七组温度分别为260℃、220℃、180℃、140℃、100℃、60℃、20℃。
将加热完成的试件分为3组，每组都有7种加热温度的试件。分别放在三个铁铜内渗水浸泡30分钟，浸泡完成后将其表面擦拭干净。
取出浸泡完毕的聚丙烯纤维混凝土试件立即在微机控制电源伺服万能试验机（如图2-5）上做聚丙烯纤维混凝土的劈裂抗拉实验。将相同温度的聚丙烯纤维混凝土从铁桶内取出，将其放在同一组一起做实验，以方便本次实验的比较，每次给加压都要缓慢进行，以确保实验的准确性。观察试件每次破坏时应力的最大值，以及试件发生的位移情况。每次劈裂完成的聚丙烯纤维混凝土都要马上测量其渗水情况，避免实验出现错误。每组劈裂抗拉实验的三个数据进行对比，三组数值偏差不超过30%为有效实验数据，超过30%为无效数据。取有效数据的平均值作为最终实验结果。然后比较不同温度下聚丙烯纤维混凝土的劈裂抗拉强度。本次聚丙烯纤维混凝土劈裂抗拉实验依据纤维混凝土试验方法标准（CECS 13-2009 ）。
试件劈裂后用钢尺测量渗水深度。每次测量取截面的一边取中间和两端作为实验数据，其平均值作为每一条边数据，4条边的数据平均值作为最终数据。每组的实验数据不超过30%为有效数据，否则无效。每组有效数据的平均值作为最终实验结果。

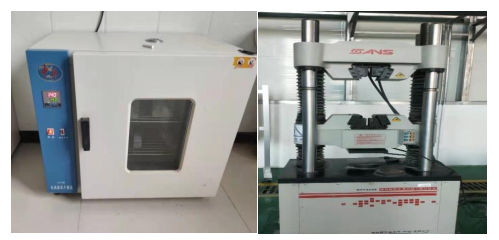

图2-4电热鼓风干燥箱 图2-5混泥土抗劈裂夹具
2.2.2 实验流程及观测

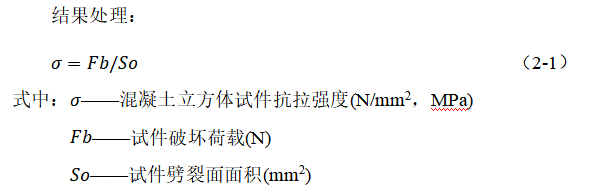

将混泥土抗劈裂夹具清理干净，将其放在微机控制电源伺服万能试验机操作台的中间，然后打开电源开关。将浸泡完成后加温至20℃的试件放在混泥土抗劈裂夹具进行实验。将试件平稳地放在夹具的试验台中间，再将其固定好，然后转动混泥土抗劈裂夹具调至合适位置，使试件与夹具刚好接触（如图2-6）。将电脑上的加载力调制为0，然后开始实验。每次加压速率都为0.1n/s，记录每次实验聚丙烯纤维混凝土试件的破环值。直到加载完成，电脑保存每次实验报告。用钢尺测量其渗水深度（如图2-7）。
图2-6试验流程图图2-7测量图
3 实验结果及分析
3.1 实验结果
实验研究了不同温度影响下聚丙烯纤维混凝土试件的劈裂抗拉强度和渗水性实验。为了更好的观察，将实验数结果做成表格（如表3-1）和散点图（如图3-1，3-2）。
表3-1 试验结果
|
图3-1温度与抗拉强度关系图

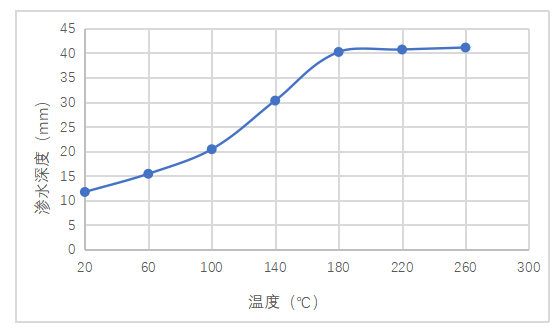

图3-2渗水深度与温度关系图
由以上实验数据可知聚丙烯纤维混凝土随着温度的升高劈裂强度呈现先增高后减低的趋势，在100℃达到峰值，其最大值为1.69PMa、最小值为0.60PMa，最大值为最小值的2.8倍。聚丙烯纤维混凝土试块的渗水性随着温度的增加而加强，180℃之后变化不大，在260℃其渗水性达到最高点41.1mm，最大值为最小值的3.5倍。
3.2 结果分析
3.2.1 渗水性分析
由以上实验数据可以得出温度越高聚丙烯纤维混凝土的渗水性越来越强，在20℃-100℃之前变化不算太大，但是100℃-180℃变化巨大，在180℃-220℃基本不再发生变化。主要原因是聚丙烯纤维的熔点在165℃-173℃。在100℃之前渗水性主要变化是聚丙烯纤维混泥土内部的水分蒸发，增加了渗水性，其渗水性变化不大。但100℃-180℃有所不同，在高温作用下，聚丙烯纤维首先软化，等温度降下来之后处于冷却恢复阶段。软化冷却恢复后纤维表面与基体分离，增加了渗水空隙，聚丙烯纤维混凝土的渗水性也随之增加。在180℃-260℃聚丙烯纤维混凝土的渗水性不再变化，主要原因是聚丙烯纤维混凝土内的聚丙烯在6个小时的高温烘干下已经完全融化分解，聚丙烯纤维混凝土的内部空隙大大增加，渗水性得到大幅度增强。 (如图3-3，图3-4)。
图3-3 温度对渗水性影响图 图3-4温度对渗水性影响图
由以上分析可以得知聚丙烯纤维混凝土试件经过七天的养护已经非常坚固，经过两个6时的烘干，不同温度下的聚丙烯纤维混凝土试件内的聚丙烯纤维有的没有变化，有的发生软化，有的已经完全融化。在20℃-100℃聚丙烯纤维没有太大变化，所以渗水性变化不大，渗水性随温度升高而增强。在140℃-180℃聚丙烯纤维处于软化冷却恢复阶段，渗水性变化比较大。在180℃-260℃的聚丙烯纤维就已经完全融化了，渗水性虽然大大增强但已不在发生变化（如图3-2）。
3.2.2 温度对劈裂抗拉强度的影响
我们可以发现，以上列举的实验数据当中可以发现，温度在20℃到100℃之间的温度越高的聚丙烯纤维混凝土的强度就越高。因此，我们在100℃的温度之下进行研究时所对应的抗拉性强度就越强。随着温度的升高，对于抗拉能力方面可能会呈现一定的减弱趋势，我们可以发现，温度对于整体抗拉强度所产生的影响问题。尤其是在20℃到100℃之间，聚丙烯纤维混凝土整体的抗拉强度会随着温度的升高而升高，因此，在温度方面的依赖性比较强，其中所体现的主要原因就是能够伴随着温度的变化而变化。(如图3-5，3-6)。
140℃-260℃聚丙烯纤维混泥土的劈裂抗拉强度降低，在180℃之前其劈裂抗拉强度下降明显，主要原因是聚丙烯纤维处于软化冷却恢复阶段和融化阶段对聚丙烯纤维混泥土的抗拉性能影响较大；在180℃之后聚丙烯纤维混凝土中的聚丙烯纤维已经融化完了，其抗拉强度变化没有100℃-180℃下降明显，但其劈裂抗拉强度非常弱。

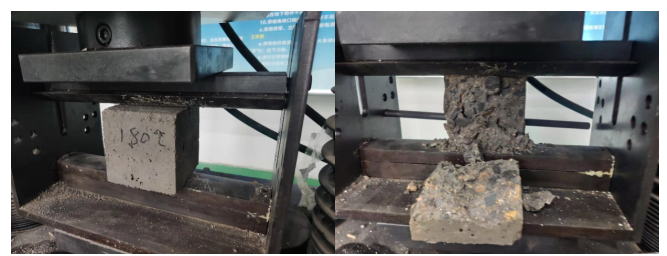

图3-5聚丙烯纤维混凝土实验图 图3-6聚丙烯纤维混凝土裂开图
4 结论及展望
聚丙烯纤维它可以增强混泥土的粘结力，提高混泥土的抗渗性能，对混泥土起到保护作用。温度升高聚丙烯纤维混泥土的渗水性增强，在20℃-100℃变化不大，在100℃-180℃变化巨大，在180℃-220℃之后渗水性变化较小。主要原因是开始时聚丙烯纤维混泥土内的水分蒸发导致渗水性增强；100℃-180℃的原因是聚丙烯纤维发生了软化冷却和融化，混泥土的性能发生了改变，使混泥土的渗水性增强。聚丙烯纤维还可以增强混泥土的抗拉强度。主要原因是温度升高有利于聚丙烯纤维混凝土的养护。但温度过高聚丙烯纤维开始发生软化冷却和融化，聚丙烯纤维混泥土的劈裂抗拉强度降低。
本次实验有两个不足点，分别是没有做普通混泥土试件进行对比和设置低温对聚丙烯纤维混泥土的影响。聚丙烯纤维以改变混凝土砂浆的物理性质为主，对水泥粗细基料及其它外加剂具有良好相容性。它不仅在建筑领域有巨大的作用，还在其他领域有着巨大作用。对聚丙烯纤维的研究对人类的发展有着巨大意义，结合此次研究，认为有必要对聚丙烯纤维进行以下几点深入研究：（1）不同配比的聚丙烯纤维混泥土的抗拉强度、抗压强度、渗水性、抗震强度试验。（2）温度对聚丙烯纤维混泥土的抗压强度试验。
参考文献
[1]赵毅.聚丙烯纤维混泥土高温损伤特征与高温后的碳化性能研究[D].郑州：郑州大学，2013.
[2]宗荣.聚丙烯纤维混泥土性能研究[D].西安:长安大学，2004.
[3]庞庆庄.聚丙烯纤维混合粘土的力学性能试验研究[J].吉林水利,2023,(11):43-47.
[4]陈晨，聚丙烯纤维混凝土在桥梁施工中的应用[J].河南建材，2018，（6）：75- 76.
致谢
时光荏苒，不知不觉我已经快要毕业了，大学的生活充满了美好和正能量，我即将独自一人面对社会。大学是一个学习知识的地方，我要感谢每位老师的倾囊相授，我在这里学习到了非常多的知识，这使我感到了精神世界的快乐。大学也是一个使我们快速成长的地方，在大学里我认识了很多朋友，他们教会了我一些生活上的技能和学习上的方法。
在论文完成之际，最要感谢的还是我的导师。老师在百忙之中教我们如何做实验，实验的每一步他都做得了亲自指导，从来没有因为我们的笨手笨脚而减少对我们的帮助。在论文的写作过，老师也会不厌其烦的给我们提出宝贵意见，而且还给我的论文做出了详细的批注。老师在生活上也对我们有很大的帮助，帮助我们解决了很多麻烦。同时我也要感谢我的大学同学孔德运，在实验过程中他帮助我拉石子和砂子，帮我打扫实验过程中的垃圾，他还给我论文的写作提出了宝贵意见。
感谢父母在室友生活上对我无微不至的关怀，和精神上的巨大支持，并感谢父母多年的养育之恩。
最后感谢母校对我的教育之恩，感谢每一位老师对我的教导。你们扎实的专业知识和严谨的治学态度深深影响着我，不仅教会了我很多知识更教会了我做人的道理。
1、如文档侵犯商业秘密、侵犯著作权、侵犯人身权等，请点击“文章版权申述”（推荐），也可以打举报电话：18735597641(电话支持时间：9:00-18:30)。
2、网站文档一经付费（服务费），不意味着购买了该文档的版权，仅供个人/单位学习、研究之用，不得用于商业用途，未经授权，严禁复制、发行、汇编、翻译或者网络传播等，侵权必究。
3、本站所有内容均由合作方或网友投稿，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。如您付费，意味着您自己接受本站规则且自行承担风险，本站不退款、不进行额外附加服务。
原创文章，作者：1158，如若转载，请注明出处：https://www.447766.cn/chachong/81194.html,
