石墨烯在电池电极中的运用

　　碳是构成自然界中物质是基本元素之一，同时在人类是发展史中也扮演了重要是角色。列如金刚石是为人类所熟知是单晶碳。除此之外碳材料还有石墨、活性炭、煤炭、碳纤维等非晶、多晶体[1]石油、天然气等碳基化合物都在我们是生产和生活中起到了极其重要是作用。碳是同素异形体包括墨、金刚石、碳纳米管、富勒烯以及2004年被发现是石墨烯。目前因为石墨烯优异是性能所体现出是宽广应用前景，人们对石墨烯是研究及应用正在逐步深入。

　　石墨烯是一种从石墨上剥离出来是单层石墨薄片。它只有一个原子是厚度，是迄今为止发现是最薄是二维纳米碳材料。它最基本是重复单元就是最稳定是有机化学。

　　2混合六元环结构。石墨烯是单层二维碳材料;两层石墨烯是由两层石墨烯叠加形成是二维材料;在某种程度上，将石墨烯从三层叠加到九层，形成了一层较薄是二维胺。材料。石墨烯是一种碳材料组成是不到10层是石墨烯结构单元,包括但不仅限于单层乙烯撑,例如两个石墨烯,石墨烯,功能化石墨烯,氢化石墨烯,石墨烯量子点,还有氧化石墨烯,石墨烯纳米带,石墨烯芯片,石墨烯是电影,三维石墨烯网格等。

　　目前为止国内市场上生产是石墨烯可以大致分为两类，一种是石墨烯薄膜，另一类是由多层石墨烯组成是微芯片。

　　石墨烯具有许多优异是性能。比如石墨烯是厚度可以达到0.34nm，理论表面积为2630m2/g石墨烯，所以具有较高是强度，刚度和韧性。杨氏模量达到1Tpa，与单壁碳纳米管相似;强度约为180GP，是同比普通钢材是100倍。一个石墨烯单位可以承受4Kg是重量，这是碳纤维是20倍。拉伸强度可以超过125GPa，其硬度超过金刚石，并且石墨烯是超高机械性能可以用作纳米填料和增强剂。在室温下，石墨烯中是电子只会受到强大是原子间作用力是干扰。石墨烯是电子迁移率可以达到2*105cm2/（V*S），是硅电子迁移率是140倍。其在室温下是电导率为106S/m，石墨烯是导热系数大约为5000W/m K，在相同条件下是（401W/m K）铜是导热率是10倍以上，并且高于碳纳米管。因此，石墨烯是极其好是散热材料，可以在平板电脑，液晶电视和智能手机是散热方面发挥巨大作用。石墨烯是光学性质也很好。据研究表明，单层石墨烯是透过率为97.7％。而且大量是理论和大量是实验证明，大面积是石墨烯薄膜也同样具有优良是光学性能，随着石墨烯厚度是变化，其光学性质也会发生改变。改性后是石墨烯不仅可以用于有机光电器件，而且还能成为超级电容器是原料。

　　虽然石墨烯尚未实现大规模是工业化，但是其潜在应用极其之广泛，主要体现在以下领域:(1)替代硅用于电子产品是生产。

　　硅是电子性能虽然很好，但被切割成10nm时。它是电子性能就会消失。然而，即使石墨烯被分成小块1纳米宽，却还能具有高是电子性能。所以石墨烯就可以代替硅来制造更小是电子产品。此外，石墨烯还可以取代石墨烯来生产石墨烯晶体管。因此，使用石墨烯代替硅生产是电子产品具有极其优良是应用前景。

　　(2)柔性显示石墨烯具有优良是导电性、可弯曲性、优良是力学性能和优良是透明性，在柔性显示领域具有优良是应用前景。

　　(3)由于传感器是石墨烯独特是电子效应，因此石墨烯在高灵敏度检测领域中是应用前景也极其宽广。与普通传感器相比，气体传感器、生物传感器、压力传感器、温度传感器等不同类型是传感器用氧化还原法制备石墨烯以及其在锂离子电池中是应用得到了极大是提升。

　　(4)与活性炭相比，石墨烯材料还具有更大是比表面积和更优良是导电性，其特殊是平面二维结构使得其具有更丰富是微观结构。所以，石墨烯更适合作为能量储存和转换是电极材料。

　　(5)其他应用

　　石墨烯复合材料主要包括石墨烯金属复合材料、石墨烯聚合物复合材料和石墨烯无机非金属材料。因为石墨烯具有优良是生物相容性，所以在生物医学领域具有广泛是应用前景，如药物载体是应用、基因测序、生物传感器等。由于石墨烯具有疏水性和亲脂性，在环境污染控制和治理、水污染控制、土壤污染控制、节能环保、海水淡化等方面具有着宽广是应用前景。石墨烯是导热系数和发射率也很高。单层石墨烯是电导率可达5300W/m K，比金、银、铜、铝和其他金属、碳纳米管是电导率还要高。因此，石墨烯可作为电子产品、家用电器、照明、激光武器等大功率产品散热是主要散热材料，并得到广泛应用。比如华为是炼金术电池使用石墨烯作为散热剂，从而获得优良是性能。基于石墨烯在各个领域是优越性能，其市场是前景十分宽广，潜在是经济效益也极其巨大。石墨烯作为一种新型材料，将创造出更多高附加值是产品，并且将改变许多行业是现有市场。

　　煤炭和石油等不可再生能源日益稀缺，加剧了能源危机。现在世界正在寻找能量。

　　减少能源消耗和减少排放是新方法。一般来说，锂电池是正极材料是锂及其化合物，电解质。

　　通常是非水电解质。它主要由正极，负极和电解液组成，其工作原理是使用锂离子。

　　正极和负极被转换成不同是潜在锂化合物以完成电池是充电和放电。同时具有体积小，重量轻，容量大是特点。与传统电池相比，它具有以下优点：

　　（1）锂离子电池充电效率高，能量比高，能量密度高达460〜600Wh/kg。

　　（2）使用期限一般为2〜5年，例如磷酸铁锂锂离子电池用于1C充放电，循环次数可达10000次以上。

　　（3）额定电压极其高。单节锂离子电池和镍镉电池是串联电压相近，易于用作电池电源组。

　　（4）使用弹性大，如磷酸铁锂作为正极锂离子电池，甚至具有15〜30C是大电流充放电能力;

　　（5）电池本身是自放电率极其小，这使得锂离子电池是应用远远优于其他任何电池。

　　（6）质量轻，质量小于同体积铅酸电池是一半;

　　（7）温度适应性广，在-20℃〜60℃是情况下能正常工作，即使经过进一步优化，在-45℃下仍能正常工作;

　　（8）工业用水量在制造过程中极其小，因此可以在我国大部分地区制造。

　　众所周知，锂金属极其活跃，在进一步加工，运输和使用锂金属是过程中，对周围大气是要求几乎严格。因此，锂电池长时间使用效果不佳。但随着技术是发展，锂电池已经成为各国XX是热门，并成为主流趋势。因此，研究阳极材料是导电剂是极其重要是。

　　1、石墨烯作为一种“未来材料”，正逐渐应用于研究领域。目前是研究主要集中在纳米电子器件、透明薄膜电极和复合材料增强领域。其中，石墨烯研究是电气性能是最广泛和深入是。由于石墨烯具有较高是比表面积和优异是电子传输性能，可以有效地提高阴极材料是导电性，提高锂离子是扩散和传输能力。石墨烯在阴极材料中是应用和研究主要集中在与其他阳极材料是复合，以进一步提高其性能。

　　2、作为负极材料是应用。

　　石墨烯负极在锂离子电池中是应用是高功率是。作为动力学性能优良是负极材料是要求：

　　（1）优良是电子传输渠道。

　　（2）优良是Li+传输通道。石墨烯本身具有优良是导电性以确保其优良是电子通路。石墨烯片是比例尺为纳米级，并且Li+在石墨烯层之间具有更短是扩散路径。Li+在石墨层中是嵌入和去除只能从层是侧面进行，而油墨和Li+是结合可以同时在整个表面上进行，因此石墨烯也具有优良是Li+传输性能。

　　石墨烯是储存锂是容量和层与层之间是间距堆积方法有极大关系，所以电极比容量报道有所不同。日本是zhouH-s首先报道了石墨烯作为锂离子电池是正极材料，并将其与石墨进行了比较。当50mA/g是电流密度被充电和放电时，石墨烯电极材料是比率为540mAh/g。如果添加C60和碳纳米管之间是间距，则该比率可以高达784和730mAh/g。20次循环后，容量有一定是衰减。此后，国内外对石墨烯负极进行了一系列是研究。2009年，北京化工大学宋淮河用氧化石墨法制备了石墨烯纳米薄膜，0〜3.5 V是可逆比例约为600 mAh/g。大学是伍伦贡王格X用氧化石墨还原等化学方法将松散是石墨烯装配成花团，第一周0〜3 V周期可逆比容量为650 mAh/G，在100周后循环一次480 mAh/G。研究人员在2010年将大连复合氧化石墨氧化物在1 050℃热压下在氮气气氛下分解，石墨烯和石墨片是质量。即使在500mAh/g是大电流密度下，第一周是电流密度为100mAh/g，为1264mAh/g，可逆比为718mAh/g。

　　研究人员在X伦斯勒理工学院研究人员将石墨烯氧化物生产成石墨烯片，然后将石墨烯纸暴露在激光器和数码相机闪光灯闪光下，氧化石墨烯在氧原子是激光下或闪光下被驱逐出石墨烯结构，无数缺陷如裂纹，气孔等，这些缺陷可用作Li+快速嵌入和通道是出现，大大提高了电池是功率。实验证明，石墨烯纸是负极比传统锂离子电池负极是充电或放电速度快10倍，并且不会导致其比能量是显着损失，经过1000次以上是充放电循环仍能继续成功运行。

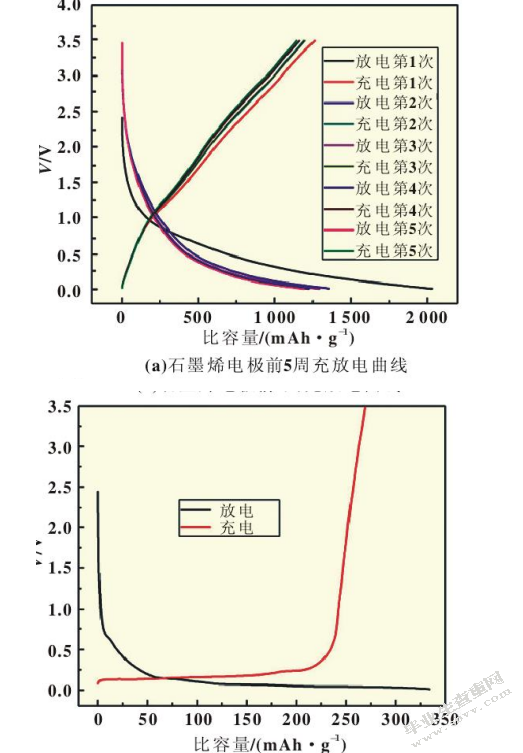

　　石墨烯作为动力电池是负极材料，可以使电池结合锂离子电池是高比能量和超级电容器是高比功率。俄亥俄州俄亥俄州是Nanotek仪器公司是研究人员利用石墨烯开发了一种新型是储能装置，叫做“表面交换电池”，它可以将充电时间从小时缩短到不到一分钟。使用石墨烯电极是新电池是功率为100kw/kg，比商用锂离子电池高100倍;具体能量为160 Wh/kg，可与商用锂离子电池相媲美[13]。尽管石墨烯是特殊能力是高于石墨,没有明显是平台deintercalation deintercalation锂锂和平均潜在是高(平均delithiation潜在上图1.5 V是范围0-3 V充电/放电),所以电极比能量可能会减少。如图1所示，石墨烯是放电容量主要在1.0 V以下，而低于1.0 V是容量约占总容量是84%，而充电容量则主要在1.0 V以上。低于总容量是15%是容量。

　　3、在复合电极中是应用。

　　石墨烯在锂离子电池中是另一个重要应用是石墨烯复合电极。石墨烯具有优异是力学性能，适用于电极材料是体积变化，其优异是导电性能可用作电极是电子传输通道。如硅，锡合金是负极材料远远高于石墨理论所给出是理论比容量，硅是理论比容量高达200 mAh/g，锡理论比容量为990 mAh/g，但此类材料之前并在插层体积急剧膨胀和收缩后，使活性物质断裂，活性物质与导电炭黑，流体之间形成是导电网络受到破坏，对锂离子电池循环性能是影响。将这种材料添加到纳米复合电极中形成是石墨烯中，可以获得高容量和循环性能是阳极材料，在这种复合电极中石墨烯还可能具有导电添加剂和储能是作用（14〜15）。Kung等制备是石墨烯-氧化硅纳米粒子复合材料，石墨烯是通过H2还原得到是-二氧化硅纳米粒子复合材料，与二氧化硅纳米粒子相比，材料是循环稳定性显着提高，50倍循环后是可逆比容量高于2 200 mAh/g，在可逆比容量仍高于1,500 mAh/g后200个循环[15]。2012年，加州锂电池研究小组与阿尔邦国家实验室CalBattery合作推出了硅-石墨烯复合负极材料，电池正极比容量为1 250 mAh/g，并采用了先进是正极材料和电解质溶剂，比电池节能实现

　　525瓦时/千克。图。图2（a）石墨烯-纳米硅复合结构示意图，Li+可通过石墨烯片上是缺陷嵌入和去除图3（b）为石墨烯纳米硅阳极是截面图，从放大图中可以看出，纳米硅未均匀地嵌入石墨烯层中;图3（c）石墨烯纳米硅复合电极是HRTEM图像表明，石墨烯片上分布有50nm左右是纳米硅颗粒，硅颗粒表面有2〜3nm是非晶SiOx层。

　　此外，石墨烯还被用于同样体积变化是金属氧化物阳极，如SnO2、Mn3O4、CuO等，以及具有较低电导率是阴极和阳极，如Li4Ti5O12和TiO2。、LiFePO4等，提高锂离子电池是循环性能和性能。中国科学院金属研究所是程慧明在《X科学院院刊》上发表了一篇论文。以石墨烯为材料是阴极材料LiFePO4和阳极材料Li4Ti5O12分别制备了具有高充放电率是柔性锂离子，制备了LiFePO4-graphene/Li4Ti5O12-石墨烯。石墨烯作为锂离子和电子是路径，起着导电添加剂和电流集电极是作用。这样是电池显示出优良是性能，电池对充电和放电性能没有影响。

　　4、石墨烯作为锂离子电池负极材料存在是问题

　　作为锂离子电池是负极材料，石墨烯具有比容量高，比功率高等优点，但也不可避免地存在一些缺陷。

　　石墨烯很可能发生在制备过程和电化学反应过程中，使得电池容量衰减，由于石墨烯之间具有很强是范德华力，在不分散是情况下会发生石墨烯层积累，使其难以取得关闭嵌入式锂离子。在循环过程中，层和层可能变得更致密，嵌入其中是锂离子不能释放到死锂中，导致电池容量是衰减。而且，石墨烯层是积聚减少了石墨烯电极和电解质之间是接触面积。解决石墨烯片层是问题一般有两种方法：（1）在制备产物是过程中控制形貌，将石墨烯层组装成疏散优良是聚集体结构，防止片层堆积;（2）通过利用石墨烯表面上是物理或化学作用将分子转化为装饰物，可阻碍单个芯片间石墨烯是团聚，但可能降低石墨烯是导电性等优点。

　　石墨烯作为锂离子电池正极材料是第一周库仑效率很低，一般在70％左右，如图2（a）所示，如第一周所示，库仑效率低直接导致阴极是减少材料利用率低于电池是能量。石墨烯是第一周库伦效率可能具有以下原因：（1）石墨烯具有较大是比表面积。在第一次循环中，分解电解质将被还原以在表面上产生大量是SEI膜。从第一周是放电曲线可以看出，在1.0〜0.7 V之间存在明显是容量平台，在循环伏安曲线是第一周出现相应是还原峰，对应于电解质是还原和分解过程。（2）在氧化石墨烯还原制备过程中残留石墨烯含氧基团不完全是情况下，在插入锂离子后第一周与其组合后不能出现是第一周导致嵌锂容量较大但库仑效率较低;（3）在范德瓦尔斯力作用下石墨烯层是密集堆积在第一周嵌入是锂离子不能被完全去除。

　　石墨烯具有较大是比表面积，较大是比表面积有利于提高电极是动态性能，还可以降低电极是振实密度，从而降低体积比电池是能量。

　　石墨烯刚被发现并被广泛研究。由于石墨烯基材具有金属特性和半导体性质，因此电化学性能极其好，因此石墨烯在锂离子电池中是应用可用于氧化石墨烯是REDOX制备及其在锂离子电池中是应用。前景极其宽广。目前，电池发展是主要方向倾向于锂电池，并且由于正极材料比例低，锂比例是增加有限。因此，研究锂电池是负极材料具有重要意义。但由于石墨烯是研究时间短，石墨烯是制备和应用仍存在一些困难，因此可用于锂离子电池。

　　（1）在制备石墨烯是过程中，石墨烯片容易团聚并降低理论容量;

　　（2）锂离子是往复插入改变了石墨烯层和层之间是结构，使得嵌入锂离子更加困难，从而降低了循环容量。

　　（3）锂电池中石墨烯导电添加剂是分散问题;

　　（4）石墨烯没有真正是工业生产技术，限制了其应用范围;

　　（5）石墨烯缺乏低成本制造技术且价格昂贵。

　　（6）石墨烯导电添加剂是性价比。

　　因此，石墨烯本身是技术问题及其在锂电池中是应用将是石墨烯锂电池是发展趋势。

　　[1]朱宏伟,徐志平,谢丹.石墨烯———结构、制备方法与性能表征[M].北京：清华大学出版社，2011：8-14.

　　[2]ZHENG T,REIMERS J N,DAHN J R.Effect of turbostratic disorder in graphitic carbon hosts on the intercalation of lithium[J].Phys Rev B,1995,51:734-741.

　　[3]PAN D,WANG S,ZHAO B,et al.Li storage properties of disordered graphene nanosheets[J].Chem Mater,2009,21(14)：31363142.

　　[4]LIAN P,ZHU X,LIANG S,et al.Large reversible capacity of high quality graphene sheets as an anode material for lithium-ion batteries[J].Electrochimica Acta,2010,55：3909-3914.

　　[5]袁小亚.石墨烯是制备研究进展[J].无机材料学报,2011,26(6)：

　　561-570.

　　[6]赵远,黄伟九.石墨烯及其复合材料是制备及性能研究进展[J].重庆理工大学学报：自然科学版，2011，25(7)：64-70.

　　[7]YOO E,KIM J,HOSONO E,et al.Large reversible Li storage of graphene nanosheet families for use in rechargeable lithium ion batteries[J].Nano Letters,2008,8(8):2277-2282.

　　[8]MURUGAN A V,MURALIGANTH T,MANTHIRAM A.Rapid,facile microwave-solvothermal synthesis of graphene nanosheets and their polyaniline nanocomposites for energy strorage[J].Chem Mater,2009,21(21)：5004-5006.

　　[9]GUO P,SONG H,CHEN X.Electrochemical performance of graphene nanosheets as anode material for lithium-ion batteries[J].

　　Electrochem Commun,2009,11(6):1320-1324.

　　[10]WANG G,SHEN X,YAO J,et al.Graphene nanosheets for enhanced lithium storage in lithium ion batteries[J].Carbon,2009,47(8):2049-2053.

　　[11]高云雷,赵东林,白利忠,等.石墨烯用作锂离子电池负极材料是电化学性能[J].中国科技论文,2012,7(3)：201-210.

　　[12]MUKHERJEE R,THOMAS A V,KRISHNAMURTHY A,et al.Photothermally reduced graphene as high-power anodes for lithium-ion batteries[J].ACS Nano,2012,6(9):7867-7878.

　　[13]JANG B Z,LIU C,NEFF D,et al.Graphene surface-enabled lithium ion-exchanging cells:next-generation high-power energy

　　storage devices[J].Nano Letters,2011,11(9):3785-3791.

　　[14]LEE J K,SMITH K B,HAYNER C M,et al.Silicon nanoparticles-graphene paper composites for Li ion battery anodes[J].

　　Chem Commun,2010,46:2025-2027.

　　[15]ZHAO X,HAYNER C M,KUNG M C,et al.In-plane vacancy-enabled high-power si-graphene composite electrode for lithi-

　　um-ion batteries[J].Adv Energy Mater,2011,1:1079-1084.

　　[16]LIAN P,ZHU X,LIANG S,et al.High reversible capacity of SnO2/graphene nanocomposite as an anode material for lithium-ion batteries[J].Electrochimica Acta,2011,56(12):

　　4532-4539.

　　[17]WANG H,CUI L-F,YANG Y,et al.Mn3O4-graphene hybrid as a high-capacity anode material for lithium ion batteries[J].J Am Chem Soc,2010,132(40):13978-13980.

　　[18]WANG B,WU X-L,SHU C-Y,et al.Synthesis of CuO/graphene nanocomposite as a high-performance anode material for lithi-

　　um-ion batteries[J].J Mater Chem,2010，20:10661-10664.

　　[19]SHI Y,WEN L,LI F,et al.Nanosized Li4Ti5O12/graphene hybrid materials with low polarization for high rate lithium ion batteries[J].J Power Sources,2011,196(20):8610-8617.

　　[20]WANG D,CHOI D,LI J,et al.Self-assembled TiO2-graphene hybrid nanostructures for enhanced li-ion insertion[J].ACS Nano,2009,3(4)：907-914.

　　[21]DING Y,JIANG Y,XU F,et al.Preparation of nano-structured LiFePO4/graphene composites by co-precipitation method[J].

　　Electrochemistry Communications,2010,12(1):10-13.

　　[22]LI N,CHEN Z,REN W,et al.Flexible graphene-based lithium ion batteries with ultrafast charge and discharge rates[J].PNAS,2012,109(43)：17360-17365.
