明发江湾新城项目9#楼工程组织设计

摘 要

施工组织设计是建筑行业的核心，是对建筑施工项目的构想，对建筑施工部署的安排，用来指导建筑施工过程的各项分部分项工程的经济、技术和组织的综合性文件。

本施工组织是针对安徽省马鞍山市和县乌江镇四联片区明发江湾新城项目9#楼工程设计方案的纲领性文件。本施工组织设计编制时、主要是针对施工现场的施工总体规划、施工前准备工作、分部分项工程施工方法、工程质量保证体系、施工现场应急预案、项目管理体系、安全文明标准化施工以及特殊季节的施工方案等做出的总体规划。确保施工高效、文明、环保、优质、安全无事故的把工程完成。

　关键词：施工组织设计;施工部署;分部分项工程;施工方案

1 综合说明

　　1.1 编制说明

根据本专业的各种要求和一些专业的规范把本施工组织设计编制出来。根据工程项目施工的要求，以及工程的进度和现场情况的变动，编制重要分部分项工程的施工方案。

　1.2 编制依据

报告名称：马鞍山和县项目9#地块岩土工程勘查报告

编号：2020178

日期：2020年3月

明发江湾新城三街区总承包工程全套施工图（包括建施图、结施图等）。

1.3 工程概况

明发江湾新城三街区位于安徽省马鞍山市和县乌江镇四联片区，南侧为纬三路，西侧为经二路，东侧为经一路，北侧为规划道路纬二路。

工程概况与相关参建单位如表1.1至表1.3所示：

表1.1 工程概况一览表

楼号	工程类别	建筑面积（m2）	建筑高度（m）	建筑层数	抗震等级	抗震设防烈度
	居住	3151.03	23.35	8F	四级	6度
9#楼	屋面防水等级	耐火等级	结构抗震类别	设计使用年限	建筑类别	结构形式
	I级	二级	丙类	50年	多层住宅	剪力墙结构

表1.2 相关参建单位

序号	项目	内容
1	建设单位	XXXX实业有限公司
2	勘察单位	XXX地质工程勘察院
3	设计单位	XXX建筑设计有限公司
4	监理单位	XXXXX项目管理有限公司
5	施工总承包单位	XXXXX建筑有限公司

表1.3 工程结构概况一览表

地基基础	桩基		预应力混凝土管桩66根；桩长25m，桩径400，±0.000相当于14.85m
主体	结构形式		剪力墙结构
	主要结构尺寸		剪力墙厚：200mm 梁：200×400（600、550、500、450）mm 板：120mm、100mm 柱：400mm×400mm、300mm×300mm
基础混凝土强度等级			桩基承台拉梁				C35P6
			素混凝土垫层150厚（周边每边扩阔出150）				C15
			±0.000以下，收缩性补偿混凝土，添加外加剂SY-T膨胀纤维抗裂防水剂。
混凝土强度			层号	标高（m）	层高（m）	墙柱砼标号	梁板（楼梯）砼标号
			机房构架	27.7		C30	C30
			局部屋面	26.2	1.5
			屋面	23.2	3.0
			8	20.25	2.95
			2~7	2.85~17.35	2.9
			1	-0.100	2.95	C35
			基础	-2.400	/
构造柱、圈梁、过梁砼标号			C25
填充墙			室内地坪首层以上墙体： 外墙：使用合格厂家制作的加气混凝土砌块，由专业厂家提供半成品水泥砂浆，将厂家送来的砂浆放入专业的砂浆罐，供当天砌墙使用，其强度等级不低于Ma5.0；女儿墙用承重混凝土多孔砖（200厚）M7.5混合砂浆砌筑。100厚外墙附墙采用钢筋混凝土与结构墙柱整体浇筑。 内墙：采用B06级蒸压砂加气混凝土砌块（强度等级A5.0）；采用专用砂浆砌筑，其强度等级不低于Ma5.0；卫生间与电梯井道四周填充墙采用MU15混凝土实心砖砌筑，主材规格240×115×53，砌筑砂浆不低于M7.5。
填充墙			室内地坪首层以下墙体： 基础以及埋土部分：采用M15混凝土实心砖，主材规格240×115×53，砌筑水泥砂浆标号M10。
防水做法		基础防水	底板防水：钢筋混凝土结构自防水+3厚自粘型SBS聚合物改性沥青防水卷材。 墙身防水：钢筋混凝土结构自防水+1.5厚聚氨酯防水涂料。 顶板防水：钢筋混凝土结构自防水+4厚自粘型SBS改性沥青耐根穿刺防水卷材（聚酯胎）+2厚聚氨酯涂膜防水层。
		屋面	40厚C25细石钢筋砼防水层+3mm厚SBS自粘型改性沥青防水卷材+2厚高聚物改性沥青防水涂膜。
		卫生间	1.5mm厚JS-2防水涂料（上返300）。

2 工程目标

　　2.1 工程目标

本工程的工程目标见表2.1：

表2.1 工程目标一览表

序号	管理内容	管理目标
1	工期目标	总工期：225日历天。
2	质量目标	按照要求对质量严把关，争创市优质工程。
3	文明施工与CI目标	执行国家及行业现行安全生产文明施工验评标准。
4	工程安全健康目标	确保本次工程从开工到结束不发生任何死亡事故，不发生火灾，不发生工人被物体砸伤，不发生被机械设备造成伤害，不发生工人触电电击，不发生工人从楼上或者高处摔落事故，不发生基坑塌陷造成人员被困事故。
		工程施工全过程不发生重大安全事故。
5	环境管理目标	施工过程按当地要求不产生噪音污染，符合《建筑施工场界噪声限值》规定。
		污水经过处理在进行排放。
		控制施工现场扬尘，每天有专人进行现场扬尘治理，施工现场道路有混凝土铺制，达到现场目测无扬尘；达到ISO14001环保认证的要求。
		达到“绿色施工”的要求。

2.2 施工重难点

施工重难点如表2.2所示：

表2.2 施工重难点

序号	重点难点	特点描述	采取的措施
1	基础面积大	基础体量大；施工作业面大，工期紧。	（1）土方开挖阶段提前介入，明确开挖顺序为后续基础施工创造条件，确保逐步有序推进。 （2）合理安排现场部署，从劳动力、机械、材料、资金及外部协调等各方面保证现场进度符合计划安排。
序号	重点难点	特点描述	采取的措施
2	土方开挖量大	土方作业量大。	（1）土方工程方案经公司总部、监理审核后组织专家论证，严格按方案实施。 （2）编制科学的交通组织方案提高挖土、出土效率。 （3）合理安排挖土顺序；增加施工机械及人工，满足施工需要。
3	专业分包工序穿插、干扰较多	主楼施工、景观施工与市政管网穿插进行，工序多，工期短，周转材料摊销大，周转材投入成本和工期压力较大。	（1）现场布置由我单位统一管理规划，与分包单位加强沟通，细化管理协议，对工序穿插部位做好工序交接。 （2）加强成品保护意识，增强成品保护措施，避免因成品保护不到位造成的返工修补。
4	塔吊作业安全要求高		塔吊司机和指挥人员必须经过专业技术培训，并持证上岗。

3 施工部署

　　3.1 施工总体部署

根据项目情况以及预定施工方案，对施工过程划分各个程序，各个工序交叉施工，系统的组织各项分部分项工程，对整体工程的各个主要关节部位进行全面把控。

3.2 交通组织方案

混凝土的运输，浇筑时间应根据周边情况，提前统筹安排规划，尽量由凌晨将所需混凝土材料运送到场地，避开早晚高峰及上班时间。

提前将现场所需混凝土情况，制定施工计划，根据现场周边的道路、车流量情况，制定出合理的运输计划，报给当地交通部门以及业主审批，方案审定之后，严格按照审批计划执行。

物料运输车进出现场必须由专人在洗车池冲洗，未冲洗干净严禁离开施工现场，运输材料砂浆砌块等的运输车，一定要遵从当地的交通规则。而且所有的运输车要随车携带行驶证，运输证等一些必须要有的证件，运输车司机也要随身携带驾驶证。严禁运输司机饮酒之后运输材料。本工程门岗人员要对每一辆运输的车检查相关的证件，没有证件不让运输车进入施工现场，并且每一辆渣土车都要具备防渣土掉落装置。

　3.3 总体进度计划

总体进度计划见图3.1所示：

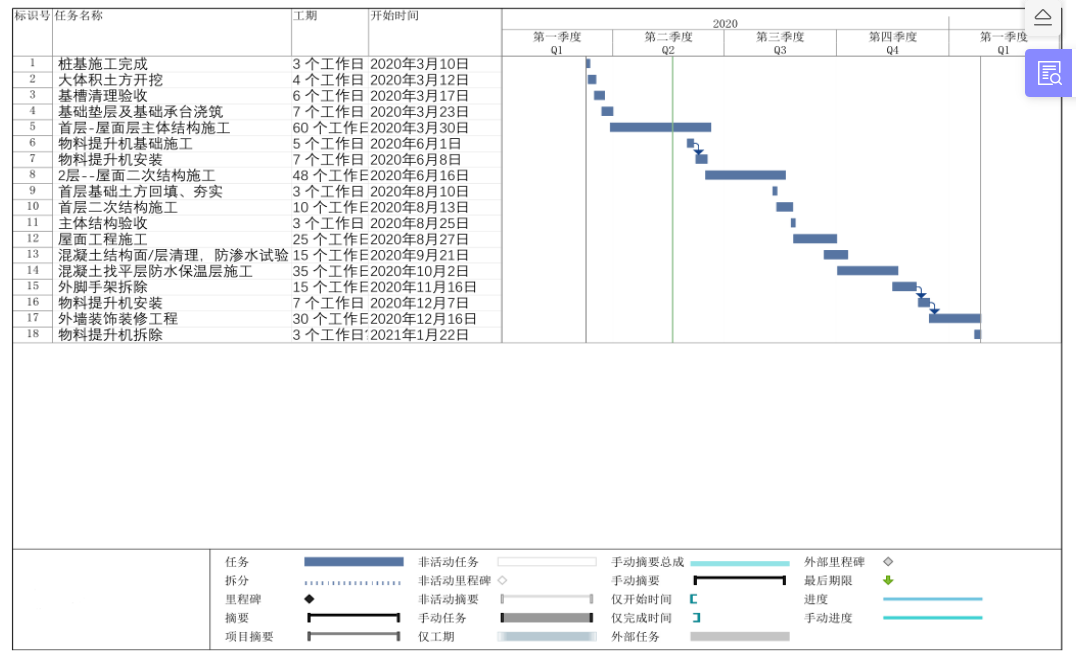

　　图3.1 总体进度计划

3.4 机械设备计划

施工现场所用机械设备及规格见表3.1：

表3.1 机械设备规格表

序号	设备名称	型号规格	数量	国别 产地	制造 年份	用于施工部位	进场时间	功率（KW）
1	塔式起重机	QTZ80	1	徐州	2017	垂直运输	2020.3	51.3
2	汽车吊	50T	1	南京	2015	临时转运	2020.3
3	施工升降机	SC200/200	1	徐州	2016	垂直运输	2020.3	66
4	钢筋切断机	GJ-40	2	湖南	2017	钢筋加工	2020.3	10
5	钢筋弯曲机	WJ-40	2	湖南	新购	钢筋加工	2020.3	3
6	钢筋调直机	GTG3-10	2	湖南	2017	钢筋加工	2020.3	7.5
7	滚压直螺纹机	SGZL16-40	1	湖南	2017	钢筋连接	2020.3	1
8	交流电焊机	BX3-200-2	2	山西	2016	钢筋连接	2020.3	23.4
9	蛙式打夯机		2	郑州	2017	土方	2020.3	3
10	木工圆锯	MJ104	2	河北	2016	模板制作	2020.3	3
11	木工电刨	MIB2-80/1	2	湖南	2016	模板制作	2020.3	0.7
12	插入式振动器	ZX25	3	上海	2017	砼振捣	2020.3	0.8
13	节能灯	节能灯	5	南京	新购	日常照明	2020.3	0.1
14	50米扬程水泵		1	合肥	2017	楼层用水	2020.3	15
15	冲击钻	FE22-Φ16	3	南京	2017	综合	2020.3	20
16	薄板钻孔器	φ50	3	合肥	2017	综合	2020.3	22

3.4.1 机械设备日常管理

机械设备日常管理见表3.2：

表3.2 机械设备日常管理一览表

序号	机械设备日常管理
1	机械设备台帐	由厂家将机械设备等安装完毕，厂家专业人员对机械设备调试运行，确认无问题，将机械设备投入到工程上使用。项目经理部门的设备经理将设备的出厂日期验收记录以及设备编号等记入设备账簿作为备案。
2	三定制度	项目设备管理员负责实施机械设备“固定人员，固定机器，固定岗位”的“三个固定”制度。分包商要把机械设备的三件式登记表填写完毕，然后报到对应负责的单位进行备案。
3	安全技术交底制度	各个机器设备的使用人员在使用之前要先向对应负责的部门报备，由相关的人员将向机械设备使用人员进行技术说明。
4	定期检查保养制度	（1）施工现场负责机械安全的人员在每个月月初编制出机械设备的维护计划，设备的专门管理人员按照编织出的计划进行审核，组织计划的实施并对计划实施人员进行监督。最后将检查实施情况记录台账。 （2）对于分包商提供的设备，每月由分包商制定维护计划，并将其提交给生产设备现场管理部门存档。设备管理员应监督实施并把过程中的情况如实记录。 （3）现场的设备使用人员要经常性的对设备进行维修和保养，定期由厂家专业人员对机械设备进行的维护检修并记录台账归档。

　3.4.2 项目仪器配备表

项目精密仪器配备见表3.3：

表3.3 项目仪器配备表

序号	仪器设备名称	规格型号	数量	国别产地	制造年份	用途	进场时间
1	全站仪	GTS-102N	2	苏州	2017	测量	2020.03
2	水准仪	DS32	3	天津	2017	测量	2020.03
3	电子经纬仪	JTD212	2	常州	2017	测量	2020.03
4	精密水准仪	徕卡	1	南京	2017	沉降观测	2020.03
5	大钢尺	50m	3	苏州	2018	测量	2020.03
6	多功能靠尺	2m	4	苏州	2018	检测	2020.03
7	游标卡尺	0.2mm	2	苏州	2018	材料检验	2020.03
8	混凝土回弹仪	ZC3-A	2	山东	2018	砼回弹	2020.03
9	塌落度筒		2	淮南	2018	砼检验	2020.03
10	混凝土试模		20组	淮南	新购	砼检验	2020.03
11	砂浆试模		10组	淮南	新购	砂浆试块	2020.03
12	磅称	500kg	1	淮南	新购	计量	2020.03
13	电子测温仪		2	山东	2018	砼测温	2020.03
14	水平尺		5	山东	新购	测水平	2020.03

3.5 施工用电

工程所用设备用电功率见表3.4：

表3.4 分阶段需要设备用电功率表

序号	名称		规格	数量	铭牌功率(KW)	合计(KW)
土方开挖阶段
1	开挖	潜水泵		4	2.2	8.8
2		蛙式打夯机		2	3	6
3	其他	现场配电		2	50	100
4		大门配电		1	30	30
5		办公生活区配电		1	150	150
	合计					295
主体结构施工阶段
1	垂直运输	塔式起重机	QTZ80	1	51.3	51.3
2		施工升降机	SC200/200	1	66	66
3	钢筋加工	钢筋弯曲机	WJ-40	2	3	6
4		钢筋切断机	GJ-40	2	10	20
5		钢筋调直机	GTG3-10	2	7.5	15
6		滚压直螺纹机	SGZL16-40	1	1	1
7		交流电焊机	BX3-200-2	2	23.4	46.8
8		照明		5	0.1	0.5
9	木工机械	木工圆锯	MJ104	2	3	6
10		木工电刨	MIB2-80/1	2	0.7	1.4
11	其他	给水泵	扬程50m	1	15	15
12		楼层配电		2	30	60
13		大门配电		1	30	30
14		办公生活区配电		1	150	150
	合计					449

　3.6 施工用水

现场用水情况见表3.5：

表3.5 施工用水计算一览表

工程用水量
序号	年（季）工程量（Q1)				施工用水定额（N1）			每天工作班数（t）		未预计施工用水系数(K1)		q1(L/s）
1	600				260			1.5		1.1		3.97
工程用水量q1=K1×Q×N1/（t×8×3600）
机械用水量
序号	主要用水机械（Q2)			施工用水定额（N2）			施工机械用水不均衡系数(K3)			未预计施工用水系数(K1)	q2(L/s）
1	2			100			1.1			1.1	0.008
施工机械用水量q2采用公式q2=K1∑Q2N2K3/8×3600计算
现场生活用水量
序号	高峰昼夜人数（P1)		人生活用水额定量(N3)			不均衡系数(K4)			每天工作班数（t）			q3(L/s）
1	200		40			1.5			1.5			0.28
现场生活用水量q3采用公式q3=P1N3K4/（t×8×3600）计算
消防用水量		消防用水量q4计算，因为本工程施工场地面积小于5ha，故q4取15L/s。

施工现场的所有的用水量用Q来计算，经计算（q1＋q2＋q3）=4.258L/S＜q4=15L/S，且工程施工应满足消防用水需求，故Q=（q1＋q2＋q3）/2+q4=17.13L/s。

　3.7 材料供应计划

为了高质量，高效，快速，有序地完成项目任务，项目资料实施了“统一管理，分级采购，优化配置，严格核算”的管理模式。

根据施工进度和工程预算，提出主要土木工程材料的采购和供应。

（1）材料采购领导小组

根据企业施工管理文件有关条款的要求，结合公司的物资采购流程安排，该项目建立一个专门的材料采购团队来进行现场材料采购。

（2）项目材料设备部职责

调查材料的供应商，并负责整个项目的材料采购、存储、运输和分配的管理在项目经理，业主，监理和施工团队的有效监督下，并在最短时间内对相关方进行管理意见反应积极有效。

（3）与主要材料供应商的协调措施

在建造工程材料之前，建筑物负责人应根据实际情况制定详细的建筑材料使用计划和材料供应计划，并提出所需材料数量，规格和型号的详细清单。

购买材料时，请联系信誉良好，实力雄厚且合作历史悠久的供应商。原则上，要保证材料物美价廉，及时供货，以保证工程质量和进度。

所有材料供应商必须具有生产和操作相关产品的法律资格，并将相关文件提交总承包商记录。现场使用的材料必须首先由材料供应商提供样品和产品测试报告。根据样品测试报告，将接受现场材料，并且材料必须具有产品证书。

加强与供应商的沟通：保持与制造商的联系，及时了解生产条件，并根据施工计划加强与制造商的沟通，以确保材料的生产和供应。

扩大资源：一方面，要求供应商扩大生产能力；另一方面，实施了替代供应商。当供应商的供应不足时，会及时从替代制造商那里组织货源。

加强紧急性：根据物资计划，组织专人赶时间，根据制造商的生产和运输情况，必要时安排工厂专职物资人员赶。

物料进入计划：根据施工计划，物料市场和供应情况，提前适当地进料，在施工现场增加库存，并建立供应链。

　3.8 劳动力计划

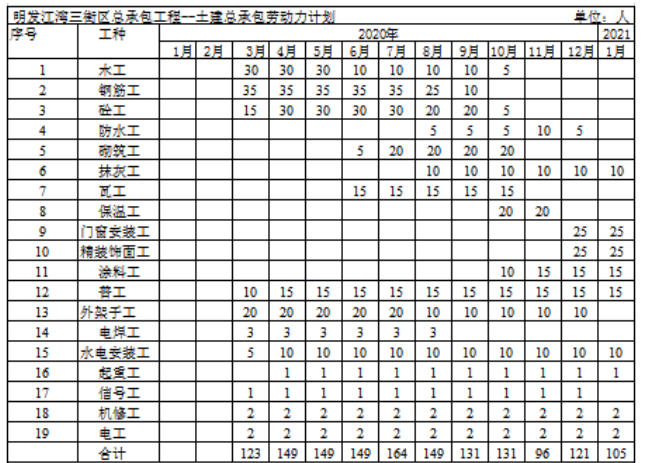

劳动力计划如图3.2所示：

　　图3.2 劳动力计划明示图

3.9 应急预案

根据项目的实际情况，建设工期比较紧张。为了确保不影响项目的建设期，特制定了以下紧急措施：

（1）组织保证

项目部成立了现场应急领导小组，与有关部门协调解决施工过程中的突发事件和困难。

（2）为了更好地完成任务，我公司制定了四个单栏和五个优先措施。

四个单栏：计划，材料，资金和设备。

五个优先事项：优先选择劳动力，材料，资金，设备，工具。

（3）做好预测工作，尽早准备，尽早组织，联系各种物资，控制计划的顺序和实施，为整个项目的紧张有序进展打下良好的基础。

（4）夜间赶工的安全措施

现场照明设备和机械设备使用单条线路，以防止现场电路损坏而造成的线路引导照明不足以及机械设备中断，同时配备了足够数量的LED节能灯，以补充零星照明的不足。

如果需要在夜间工作，则应强调安全保护问题，并加强现场安全管理，以确保夜间安全，顺畅的作业。

（5）劳动力保障措施

劳力不足时，请选择本公司劳务公司管理的劳务人员作为劳务的补充，以确保不减少劳力。如有必要，昼夜安排两班，以确保施工计划完成。

（6）材料、设备保证措施

由项目部制定现场所需材料、机具的计划，提前预定所需材料机具，保证施工进度不因材料而滞后。

4 施工现场总平面布置

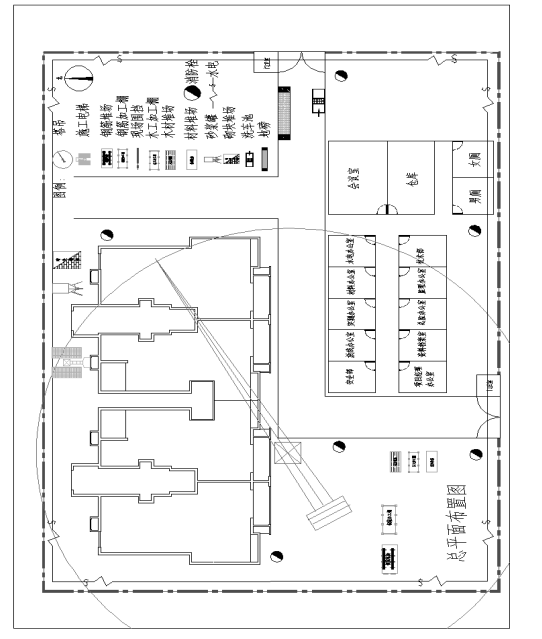

施工现场总平面布置如图4.1所示：

　　图4.1 施工现场总平面布置图

5 主要施工方案

　　5.1 测量工程

　　5.1.1 人员及设备配备

在项目开工之前，根据计划把需要放线的人员配齐，放线人员要熟练掌握各种仪器的操作与使用，由测量人员根据建设方给的坐标，或是高程点的数据测绘出现场所需要的数据，要检查一遍保证没有测量错误。在测量的过程中要注意以下的几个方面：

（1）现场所有的使用的测量工具，要由厂家配齐合格证，将设备送到专业检测机构，由机构检测合格方可使用，不合格的仪器要退回更换，更换完毕之后，继续检测，合格才能进行现场的测绘使用。

（2）用钢卷尺测量靠尺细节，将靠尺倾斜部分修正。

　5.1.2 定位依据

现场的测量人员按照相关部门给出的经纬坐标，把工程的位置给精准定位出来，把本工程的建筑物的横竖轴线交点测量出来。把这些交点闭合测试一下，看看测量点是否准确，闭合准确后，依照内测外控的原则进行。

　　5.1.3 工程施工测量与垂直度控制

（1）平面控制网布设原则

按照现场的情况，把现场的横竖轴线用墨斗弹到地面上，一个单体的工程至少要把六个控制点在地面上标记出来。

（2）建筑平面控制网的布设

按照相关的要求，以及本工程出现的具体情况，绘制出现场平面控制线，由建设方提供现场的轴线经纬坐标，并在现场做出清晰的标记，施工方测量完成后报监理建设方确认。合格后，加以保护。

（3）现场的一米线按照现场进度的施工，现场每进行一道工序，将一米线覆盖的，都需要及时将一米线用墨斗弹到结构墙体上，以便于检查该楼层的放线和后续的施工继续使用。

　5.2 土方工程

　　5.2.1 土方开挖

（1）施工准备

1）熟悉周边环境，确定地下管线情况、地质情况。

2）充分熟悉图纸，确定开挖边线，放坡坡度等。

3）确定土方开挖施工方案，做好现场安全保护措施，充分了解支护设置，遵循“开槽支撑、先撑后挖、分层开挖、严禁超挖”的原则。

（2）施工注意事项

1）基底情况，有无流砂、管涌。

2）排水情况。

3）支护情况、基坑变形、周边堆载。

4）挖土工作，挖土时要有坡道、坡道要注意防滑、办理相关渣土清运手续、外围马路的走向、清扫等等。

5）材料的垂直向下运输，钢管、钢筋、混凝土等等，人员的工作通道。

6）准备土方开挖所需要的材料设备等。

（3）施工工艺

施工工艺见图5.1所示：

图5.1 土方开挖施工工艺流程图

基坑开挖必须遵循对称均匀、先撑后挖的原则进行，在围檩的周边区域内先行开挖，土方开挖至支撑底标高时，应用水平仪打竹桩找平，机械挖土至离支撑底标高10～20cm后，采用人工铲土，以达到底面平整。

　5.2.2 土方回填

（1）回填土土质要求

1）回填土时应尽量使用原开挖的土回填，若原开挖的土已经处理或使用时，应由实验室提供的土地含水率数据最匹配的土料回填。

2）对一些含有较多杂志或有机物较多的一些不适于后期地基夯实绿化生长的土料，不做回填土土料使用。

3）回填要求：先将基坑内部的垃圾杂物等清理干净，使用比较优质的土料进行回填并分层夯实，每层厚度不大于250mm，最优含水率条件下的压实系数不小于0.94。

（2）施工注意事项

1）工艺流程：基底清理→基土夯实（必要时）→分层夯填→整平验收。

2）基坑回填土，应该分层摊铺，一层一层压实，并对每一层压实密度进行检测。

3）现场的基坑等回填土的时候，要是那些设备有些地方碾压不到，就需要使用人力对这些部位进行人工压实，最后在把所有的回填土用机器给打压夯实。保证基础的稳固性密实性。

　5.2.3 基坑排水、降水

基坑排水采用坑内明排，在基坑四周设300×500mm的集水沟，在基坑四角及中间每隔20m左右设置集水井，集水井为1000×1000×1000，集水井中的水用集中引排的方式进行排水，确保基坑无水作业条件。

5.3 基础模板施工

（1）基础模板：在垫层混凝土强度达到设计强度的30%以后，放出独立基础四周的边线及控制轴线。

（2）施工各分部分项工程模板使用见表5.1：

表5.1 模板使用一览表

序号	部位	拟用模板
1	基础底板	基础底板四周及矩形桩承台，采用240厚砖胎模。
2	框架柱、剪力墙、梁	16mm厚木模板和钢背楞组拼。
3	叠合板	专用支撑架。
4	厨房、阳台、卫生间降板	采用方管加工成定型化吊模。

　5.4 脚手架工程

落地式脚手架与悬挑工字钢搭设参数见表5.2至表5.3：

表5.2 落地式脚手架参数

脚手架钢管类型	A48×3	脚手架架体高度H(m)	≤15m
立杆步距h(m)	1.5	立杆纵距或跨距la(m)	1.4
立杆横距lb（m）	0.8	内立杆离建筑距离a(m）	0.25

表5.3 悬挑脚手架，悬挑工字钢采用花篮式参数

脚手架钢管类型	A48×3	脚手架架体高度H(m)	≤15m
立杆步距h(m)	1.5	立杆纵距或跨距la(m)	1.4
立杆横距lb（m）	0.8	横向水平杆计算外伸长度a1(m)	0.15
内立杆离建筑物距离a（m）	0.25	双立杆计算方法	设置双立杆

花篮式悬挑脚手架侧面示意图如图5.2所示：

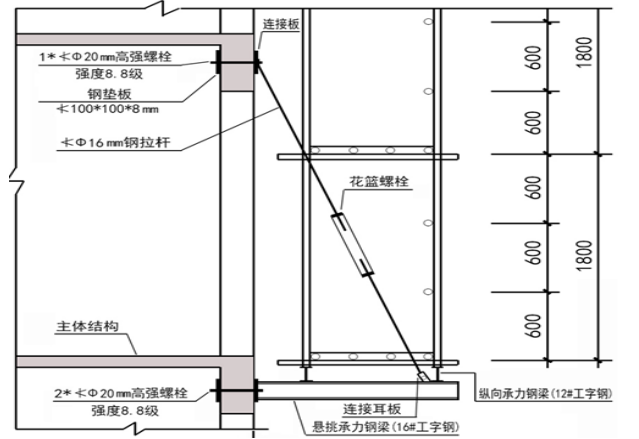

　　图5.2 花篮式悬挑架侧面图

5.5 主体结构工程

　　5.5.1 钢筋混凝土工程

工艺流程：

现浇钢筋混凝土结构：测量放线→预留预埋及验收→柱模板安装→顶梁板模支设→顶梁板钢筋绑扎→封模加固→浇筑砼→放线进行下一层。

（1）钢筋工程

钢筋的每一步工序都要认真，钢筋犹如建筑物的骨骼，所以钢筋的加固，以及现场的绑扎等，需要每位工人认真负责的工作，从而满足钢筋绑扎的规范等。

钢筋进场流程如图5.3所示：

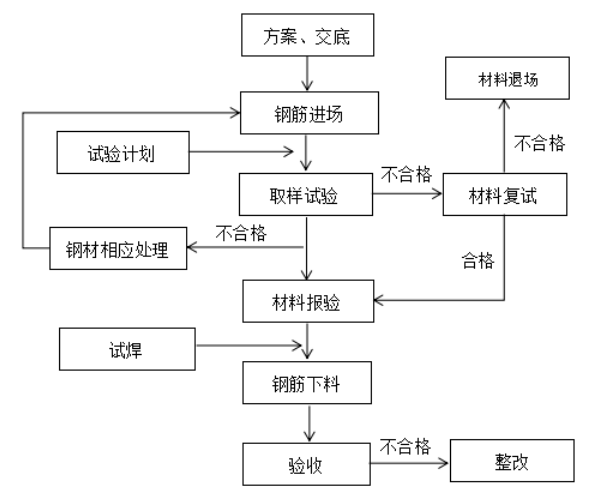

图5.3 钢筋进场验收流程图

（2）钢筋加工

钢筋加工前需要反复认真核对图纸，避免造成加工尺寸错误，造成材料浪费，加工完的成品应整齐堆放，并贴上标识，方便使用时搬运。

（3）钢筋绑扎与安装

1）柱钢筋绑扎与安装

先将下方预留的钢筋上的混凝土渣清理干净，根据筑=柱的控制线控制柱筋的位置然后固定，柱的竖向钢筋直螺纹头严禁放置在箍筋加密区内。柱筋绑扎均应满扎。

2）梁与板钢筋绑扎与安装

梁与板钢筋绑扎安装流程如图5.4至图5.5：

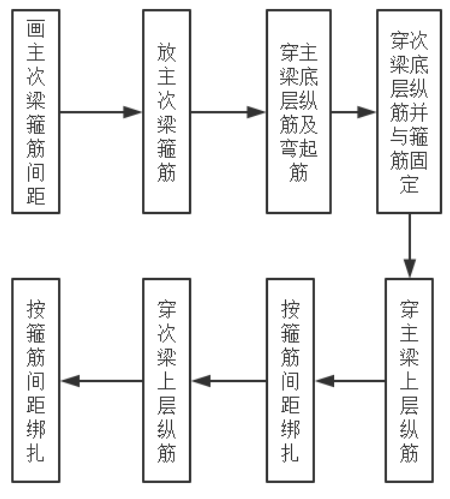

　　图5.4 梁筋绑扎施工流程图

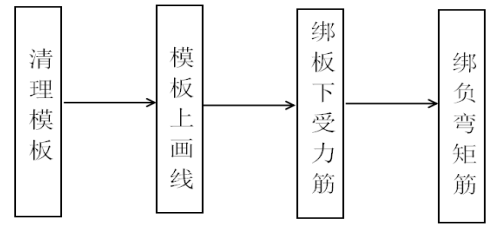

　　图5.5 板筋绑扎施工流程图

　5.5.2 模板工程

本工程主体结构模板采取普通钢管和顶托支撑体系施工工艺，墙、柱、梁采用16mm厚木模板，叠合板采用专用支撑架，每层水平结构和竖向结构一次浇筑。所有出屋面的女儿墙及管井的砼反坎均高出屋面不低于600和屋面砼吊模一次性浇筑。

模板使用见表5.4：

表5.4 模板使用一览表

序号	部位	拟用模板
1	基础底板	矩形桩承台，底板周围，采用240厚砖胎模。
2	框架柱、剪力墙、梁	16mm厚木模板和钢背楞组拼。
3	叠合板	专用支撑架。
4	厨房、阳台、卫生间降板	采用方管加工成定型化吊模。

　5.5.3 混凝土工程

（1）混凝土浇筑

1）墙柱

墙体和柱子浇灌混凝土的时候，把混凝土倒进卸料平台里面，由工人使用工具将卸料平台的混凝土捣入墙体柱子的模板。注入混凝土的时，要分段振捣捣混凝土，将混凝土振捣密实，防止拆模时出现蜂窝、麻面、裂缝等现象。

混凝土经过振动棒振捣的时候，震动端的轴动作幅度不要太大，以免碰到钢筋或者是里面的模板，将钢筋错位或者是模板移动，造成拆模时，胀模，或者是钢筋外漏，给后续的施工带来不必要的麻烦。

2）梁、板

在墙体和柱子与、梁板的混凝土的强度不同时，按照下面的要求进行施工：

由于不同等级的混凝土所需要的水、水泥、粗细骨料比例不同，需要由专业搅拌站按照不同等级混凝土的配合比，配制出符合强度要求的混凝土，由搅拌站使用专业运输车运送至施工现场。浇筑时要由监理进行旁站，并分别做好相应的试块。

（2）混凝土养护

现场梁的混凝土和顶板混凝土浇筑完成以后在自然条件下对混凝土进行养护。混凝土浇灌完10～12小时(高温天气8～9 小时)要及时把混凝土表面用水洒湿，使混凝土被水覆盖，然后进行养护，等到强度等级达到要求，才可以进行拆模。

　　5.5.4 砌体工程

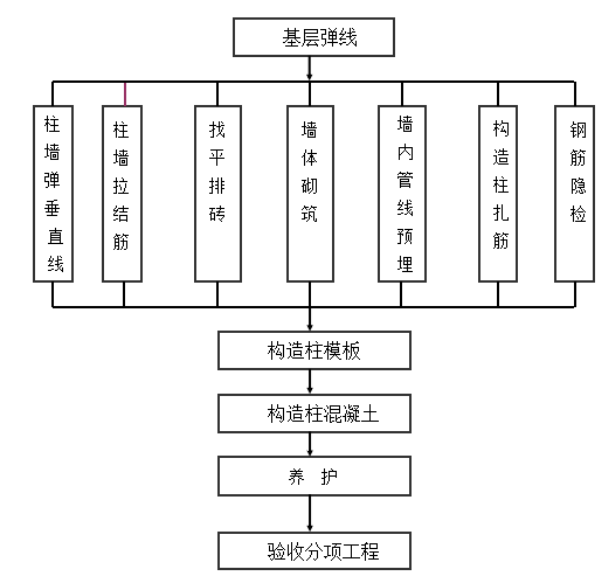

砌体工程施工工艺流程如图5.6所示：

　　图5.6 砌体工艺流程图

5.6 砌体工程

填充墙施工工艺流程如图5.7所示：

　　图5.7 填充墙体砌筑施工工艺流程图

（1）墙体放线

根据施工图放出墙壁体的轴线、外边线、洞口线等位置，将墙身轮廓线用墨线弹在地上，经复核，办理预检手续。

为了确保与砌体地板的结构层填充墙砌体的良好结合以及足够的密实度，统一要求首先在底部构建小砌块，然后对整面墙进行砌筑。砌块应浇水湿润。

大于300的洞口均需设置过梁，过梁规格详见图纸，净跨小于1.5m过梁厚度10cm，净跨1.5m~2.1m过梁厚度15cm，净跨2.4m，过梁厚度20cm。

洞口宽度不大于2400mm时根据洞口尺寸过梁尺寸及配筋按省标准图集《11YG301》选用（下附图1、2），荷载按二级取用，两边伸入墙体不小于250mm，洞口大于2400mm时按图纸要求设置过梁（下附图3）。窗台梁伸过洞口两边不小于60mm，厚度为60mm，当该窗设置设护栏杆时厚度改为100mm，底层和顶层门窗洞口过梁上方和窗口下第一道灰缝内设置3Φ6的拉结筋，伸过洞口两边各600mm。

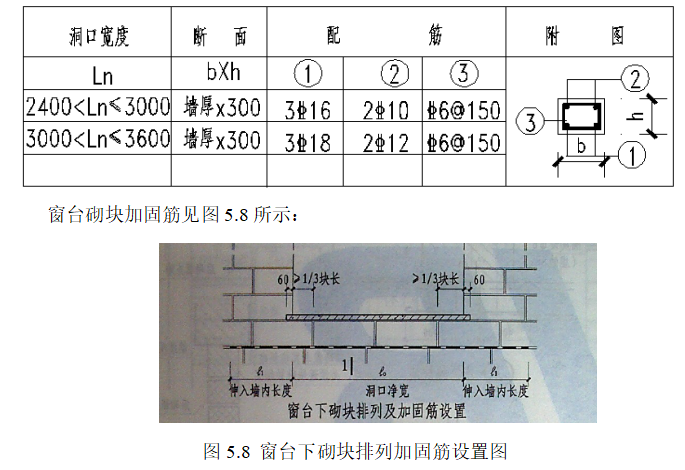

洞口配筋见表5.5：

表5.5 洞口配筋表

　5.7 建筑屋面工程

　　5.7.1 施工工艺

（1）找平层施工

1）找平层施工前，先进行基层处理，在基层喷洒适当的水，确保找平层能够与基层更好的结合在一起。

2）根据图纸坡度要求，对排水方向进行处理，对排水沟、下水口等地方做好冲筋处理，然后开始进行找平层处理。

（2）防水层

防水层由专业分包施工。

（3）细石混凝土防水屋面

由于分仓缝构造技术要求不高，作业量又比较小，常常引不起工人的重视，马虎施工。

1）分仓缝的位置：分仓缝一般都是在组合结构的顶端进行设置，现场一体浇筑的结构的这些支座，还有一些结构会发生轻微的变形等，这些情况对建筑的屋面影响会比较大一点，分仓缝的间隔一般情况下都是设置成三米一道。而且分仓缝也不是随便切割，分仓缝的形式要根据屋面的排水的要求，进行不一样的分割方式。平行的分仓缝要跟现场情况的水流方向垂直，那些高缝要跟现场的水流的方向或者水分布的最高处的脊相平行。

2）定缝槽成型：木模成型形式的传统方式要进行改进，并用塑料板覆盖木条的两侧，不仅保证了模压具有足够的刚度，而且降低了混凝土的抗磨性将木条取出，并确保板子的角整齐美观。在将料仓的位置定位在找平层或隔离层上之后，先固定嵌件，然后再浇注板状混凝土以避免嵌件移位。

3）填缝准备

①屋顶的分仓缝在填缝前的卫生状况打扫和检查：所有分仓缝水平和垂直的方向要互相贯穿。在进行填缝之前，必须让工人把分仓缝的接头给打扫干净，外侧两侧五六公分宽的平板上的水泥浮渣和残留水泥碎屑应清除，无缺角，脱皮。

②选择填缝时间：对混凝土防水层浇水或储藏，干燥后，应进行屋顶的填缝工作。

4）嵌填方法

加热软化原材料：分仓缝填缝料常用油膏或胶泥等，砂浆放置一段时间以后，由于重力因素，会发生沉降。在使用前要先将填缝的材料进行加热，再使用搅拌机把填缝的材料进行加热并塑化，加热过程中要控制加热最高温度。

5）修理和加固

在传统的施工方法中，缝隙填充和材料从板角处脱落的现象经常发生在十字接头，或者在使用一段时间后，诸如填充材料的老化和变形性能的降低等缺陷。在项目中，填缝料完成并使用后，需要进行必要的维修和补充，以扩大填缝料的局部覆盖范围。为了防止油分的蒸发，所有填缝料表面应由密封材料密封。

5.7.2 屋面细部

（1）出屋面管道细部

屋面层的各种管道的封堵，先让工人将管道洞口进行凿毛，然后再把凿毛所产生的垃圾废料打扫干净，而且这些管道的出口要用混凝土进行两次封闭，首次用屋面层同等标号的混凝土封闭一大部分，报实测实量部门对封闭部位进行相对应水渗透试验，保证不渗水之后，用相同标号的混凝土把剩下的没有封闭的部分全部进行封闭。

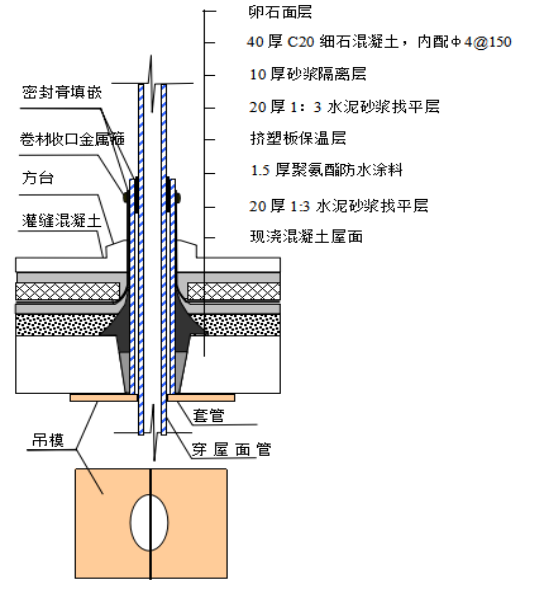

出屋面管道如图5.9所示：

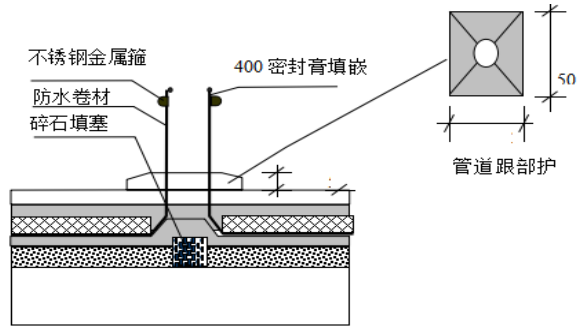

　　图5.9 出屋面管道细部图

（2）出屋面排气孔

宽度为20mm的排气管道，排气管道的最下口用石子进行填充，排气管被设置在横竖交叉排气道的交接处，做法如图5.10所示：

　　图5.10 出屋面排气管做法

（3）水落口细部做法

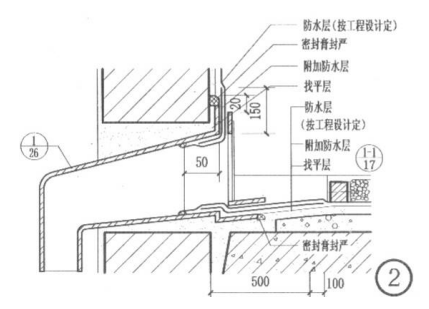

水落口位置周边500×500保温及找平层改为混凝土直接浇筑。如图5.11所示：

　　图5.11 水落口细部做法示意

5.8 建筑给排水工程施工方案

　　5.8.1 给排水施工部署

现场供水排水施工专业进场以后，把现场主体结构浇筑时留的洞口以及预埋好的各种套管，上下楼层互相供水排水的洞口，卫生间马桶浴室下水道的洞口，提前预埋的口径较大的管道以及那些成排成排的管道，离烟道管井比较近的立管的那些提前埋好的件；一些干管和一些主要的立管在主体具备条件时优先安装该分部管道，包括卫生间的自来水和热水的供应水管。

　5.8.2 给排水系统分类

本项目工程给排水系统设置：

（1）生活自来水供给系统。

（2）雨水系统、排（污）水系统。

（3）消防供水系统。

5.8.3 施工工艺流程

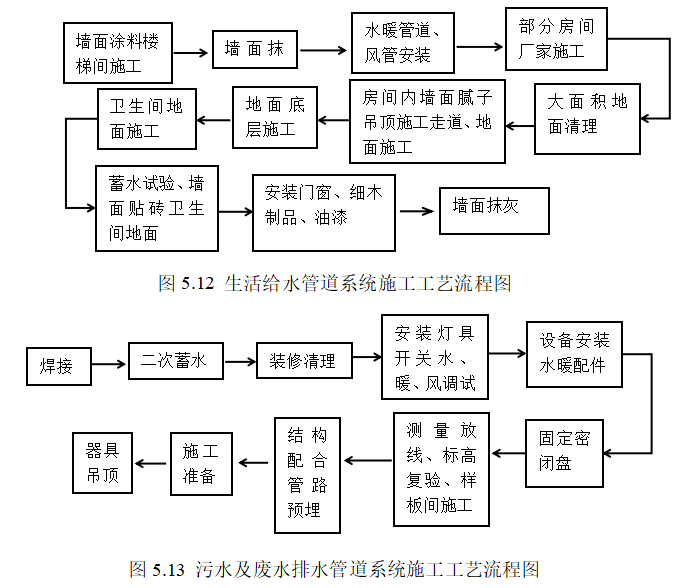

（1）主要系统施工工艺流程见图5.12至图5.13所示：

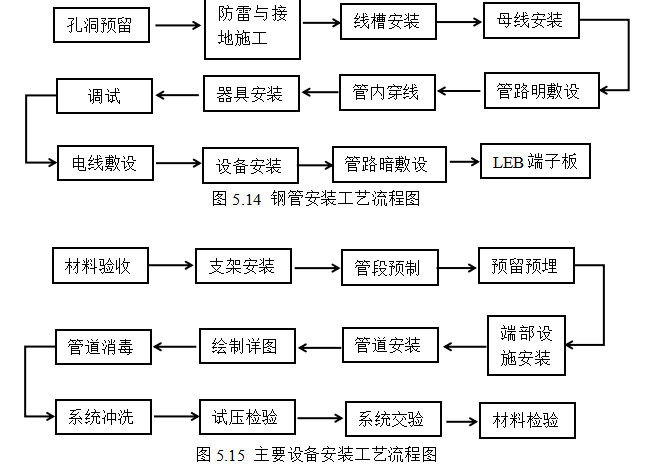

　　（2）各分项工程施工工艺流程如图5.14至图5.15所示：

　6 管理体系与保障措施

　　6.1 质量管理体系及保障措施

　　6.1.1 项目质量保证体系

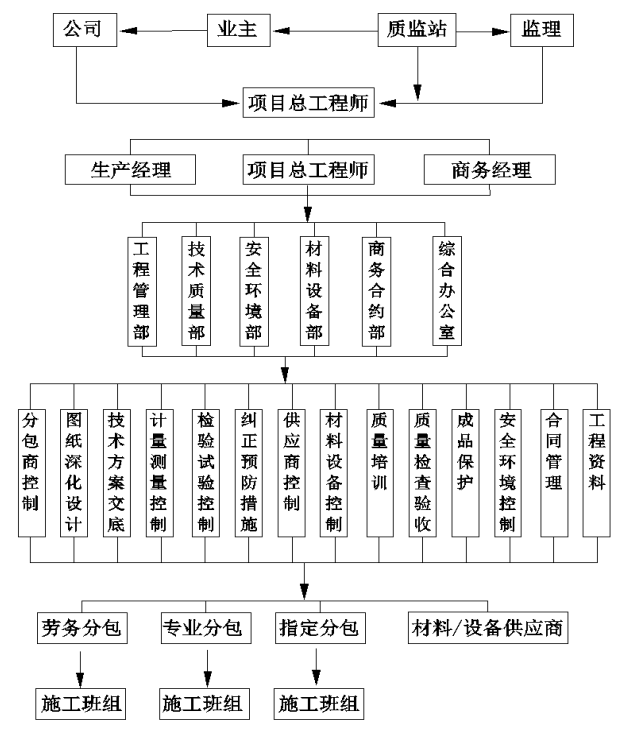

质量保证体系如图6.1所示：

　　图6.1 质量保证体系组织结构图

　6.1.2 主要质量控制措施

（1）准备阶段的质量控制

1）项目总工程师对设计图进行仔细仔细的审查，并努力在设计图发现更多问题。不仅应考虑图纸之间的相互契合，而且还应从使用功能和装饰效果两个方面考虑。

2）根据施工测量计划合理设置控制轴和高程控制点，并根据测量参考点设置建筑物轴和高程控制点。反复验证后，妥善保护并防止移位。

3）具备相关的设计规范，结构和质量验收标准。

（2）施工阶段的质量控制

1）技术控制

每一个分部分项工程都由项目部技术人员在工人进场前进行技术交底，并保存好相关资料，交由资料室入档保存。

2）工程测量控制

①现场测量工具在使用前要按照相关规定做好鉴定，并将坚定结果保存好，以确保后期测量过程的精确。

②每栋楼每一层每一户都要做好测量，并将每栋楼的数据纳入数据库。

③所有定位点和找平点的位置应报告主管监理工程师批准，并为指定分包商或其他承包商提供参考定位线和定位点。

3）材料质量控制

各种材料由项目工程管理部提出材料计划，材料设备部根据公司物资采购流程采购物资，进场物资由计量员、责任工程师进行验证并做好标识。

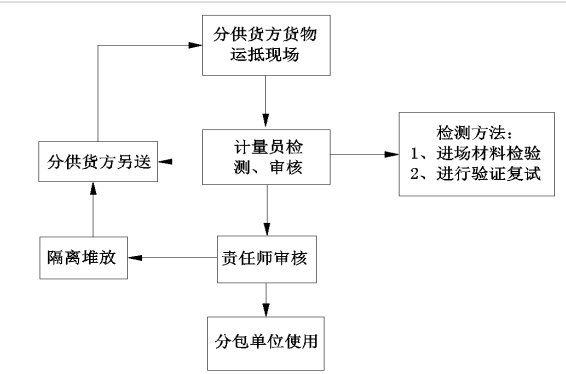

工程材料、构配件质量控制流程见图6.2所示：

　　图6.2 工程材料、构配件质量控制流程图

现场的材料，由专人将使用情况纳入记录表，以便于将来查看。

（3）计量控制

1）根据施工现场的需要，购买标准规范的计量物资。

2）特殊的现场计量工具要有相应的专业检测报告，并对所用的物品进行随机抽检。

6.1.3 质量通病预防

严格执行国家及地方现行有关施工及验收规范及设计文件要求，结合公司《质量通病防治手册》、《工程细部作法图集》、《实测实量操作手册》的相关要求，确保工程质量达到顾客满意。

　6.2 进度管理体系及保障措施

根据施工需要，准备总体进度表，建立多层次的子网规划，绘制相应的网络图和交叉图，同时重新组织流程并调整资源，使所需的工作量对于每个过程，工期，材料供应，人员安排，成本要求，机电设备等，以及用于网络规划的符号输入。完成状态以及对项目和计划是否以预定方式进行的比较和分析，以及根据实施计划对后续项目的影响的数据重组报告，调整人力和物力以更改要创建的网络计划实际计划的要求。运行施工速度的进度控制过程。

对于现场的施工计划过程中，必须按照施工方案规定的时间对现场每一层的施工进度全面把控，为下周计划或者下个月计划提供依据，对现场整个施工进度实现动态控制。根据现场存在的各种客观因素或者影响施工方面的因素，预留出应对的弹性时间，对于影响工程进度计划的关键因素，要及时制定紧急计划，在影响因素影响之前把工程进度赶上去，使工期进度受这些因素的影响降到最低。

加强物资供应，提前把现场需要的材料做一个供应计划，保证进度不会因为材料的缺失而受到影响。在每个月的月初把需要的物资纳入采购计划里边，并实施每种材料的供应。物料根据ABC分类进行分类以确保库存；同时，在使用项目资金时，办公室将优先确保其不会受到没有材料或者因为材料物资不足的而造成工程无法进行。

采购来的物资如何发配，才能把物资的利用率达到最大化，对于如何保证实现项目的总体目标，项目部部署了强大的管理骨干，组成一支强大的项目团队来全面组织把控现场状态和管理项目。

安排任务时，对每一项任务要明确到个人，和任务完成的最后期限，然后将生产效益和工程进度给相互关联起来。同时，适当提高对劳动单价的进度奖励，增强进度竞争力，奖励和惩罚要严格分明，并互相鼓励。特别是对于关键环节的过程，那些进步的人将获得重奖，以鼓励劳动方加快进度并确保施工时间。

　6.3 安全文明管理体系及保障措施

　　6.3.1 安全管理组织机构

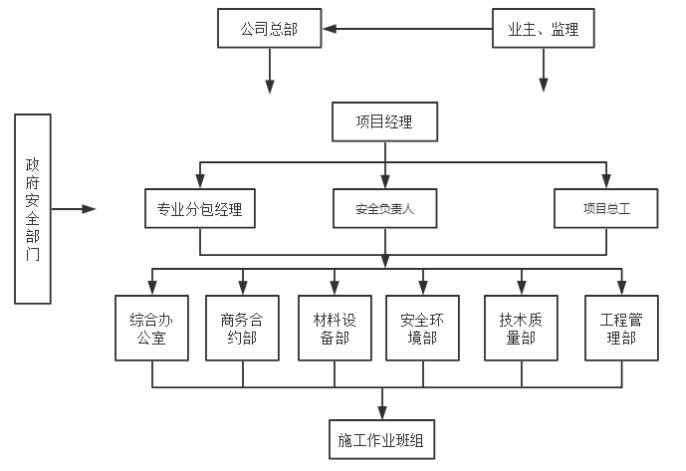

安全管理机构如图6.3所示：

　　图6.3 安全管理组织机构图

6.3.2 安全生产保证措施

为了积极的把国家和XX的对于安全文明标准化生产建设的方针政策，促进现场安全文明施工的系统化，规范化，规范化管理，确保施工人员在施工过程中的人身安全和国家财产没有丢失，根据行业管理部门和公司有关规定专门制定了以下措施：

（1）该项目根据实际情况制定了相应的消防，环保，门卫，卫生防疫体系。

（2）必须在现场设置专职安全主任，并且每个团队负责人还充当团队的安全主任，以确保安全工作中的每个人都负责。

（3）在施工过程中，工人的自我安全保护意识将在经常组织的各种活动来提高，并制定“安全第一，预防为主，综合管理”的方针。

（4）在施工和生产过程中发生人员伤亡事故后，应及时抢救受伤人员，保护现场，消除危险状况，防止事故蔓延，并逐级报告事故原因。按照规定进行事故调查以防止再次发生。

　6.4 成品保护方案

　　6.4.1 成品保护的原则

根据本身项目的一些具体情况，安排各个施工工序，制定具体的保护方案。

现场完成的工序要及时根据现场情况计划保护措施，对完成工序进行必要的成品保护措施。防止成品因现场各种施工因素情造成破坏，影响工程质量，造成后续维修麻烦。

对成品出现破坏的部位，应追究到个人，故意破坏现场成品人员，要根据相应的情节严重性，处以不同程度的惩罚措施。

　6.4.2 成品保护的内容

对于现场完成的绑扎好的墙筋、楼板上的钢筋绑扎好了之后，注意做好刷漆防锈保护。

主体浇筑完成之后，及时把位于通道口柱子的阳角及时防护，以及制作好的楼梯的踏步，也要及时进行包装封闭，保护里面的混凝土不会被各种运输材料等遭到破坏。

卫生间以及外墙做完防水之后，要及时用砂浆把防水保护层封闭掉，避免防水层封闭不及时而遭到破坏，造成后期漏水情况。

　6.4.3 主要分项成品及半成品保护措施

（1）钢筋工程成品保护如表6.2所示：

表6.2 钢筋工程成品保护

序号	类别	成品保护主要内容
1	防止钢筋根 部污染	在浇筑前，用一些布条或者是专门保护钢筋的套管把钢筋包起来，以防止钢筋被污染生锈，影响钢筋强度。

续表6.2

序号	类别	成品保护主要内容
2	钢筋定位	剪力墙里面的钢筋以及柱子里的钢筋要由专门的几根钢筋把主筋控制在固定的地方不会来回移动。
3	板面钢筋的 保护	（1）楼板浇筑混凝土的时候用专门的钢筋蹬把地泵管架在跳板上，以防止地泵管在浇筑过程中来回震动移动对钢筋造成破坏。 （2）板面筋绑扎完成以后，严禁任何人在成型的钢筋上随意踩踏走动。
4	梁板钢筋	梁板钢筋板扎完了以后，要及时把板面上的多余的材料等垃圾清理干净，人员禁止随意踩踏成品钢筋，防止钢筋变弯，强度造成影响。

（2）模板工程成品保护表6.3所示：

表6.3 模板工程保护

序号	类别	成品保护主要内容
1	定型模板的保护	安装好的模板，尽量不要让其他材料对他造成碰撞，以免造成错位。
2	墙体、楼板	墙体的模板支模以后，模板的支撑架要稳固，防止一些垃圾掉入墙体模板里面，清理比较困难，对后期工程也会造成影响。
3	楼板	楼板模板支撑完毕以后，支撑要用三道撑，浇筑时不要让振动棒接触到模板，以免造成模板移位。

（3）混凝土工程成品保护表6.4所示：

表6.4 混凝土工程成品保护

序号	类别	成品保护主要内容
1	混凝土柱养护	柱子拆模后要及时用薄膜包围起来洒水进行养护。
2	混凝土楼面	浇筑完成以后，在楼梯口挂个标识牌，避免有工人不清楚而踩上去，造成混凝土表面破坏，浇筑完之后也要及时覆盖上薄膜进行养护。
3	楼梯及剪力墙 阳角	楼梯和墙角要用胶合板或者其他材料进行包裹，防止由于个别原因造成破坏。
4	柱	柱体的阳角要用胶合板对阳角进行包裹，避免被破坏。

（4）砌体成品保护措施见表6.5所示：

表6.5 砌体工程成品保护

序号	类别	成品保护主要内容
1	砌筑过程中	（1）水电要及时在墙体上把线管的槽按照图纸的要求用切割机及时切割出来。 （2）不能随便的就在砌体上开洞，也不能使用锤或者其他重物在墙体上随意敲打。 （3）下雨的时候要保证砌体不被淋到，用花布及时将砌体盖住。 （4）不能在砌体上随意拉扯牵引其他物体，以免将砌体拉扯变形。
2	砌筑完成后	（1）加气块砌完以后也要及时的养护，而且要及时把地上的水泥砂浆给清理干净，能使用的继续使用，不能使用的要及时清理。 （2）管道开槽等需要在砌体墙上施工的，要等到墙体强度达标以后才能施工。

（5）防水工程成品保护措施见表6.6所示：

表6.6 防水工程成品保护

序号	类别	成品保护主要内容
1	防水层的保护	防水工程施工时任何人都不能在上面走动，以免对防水层造成破坏，施工完了以后要及时覆盖砂浆层保护。
2	后浇带部位的保护	后浇带要及时把面上用模板封住，不让垃圾落在里面，钢筋及时刷上保护漆，防止锈蚀，支撑也要跟主体支撑分开，未浇筑之前严禁把支撑拆除，浇筑时要进行凿毛处理。

7 冬雨季施工

　　7.1 冬期施工措施

（1）砼及钢筋砼工程

冬天的时候，用持续加热的方法把混凝土浇筑完成后的成品养护起来。一般的水泥浇筑的混凝土，用干燥的草包将表面覆盖，而且覆盖的时间不能少于十天。那些需要提前用混凝土做的构件，要往里面加入适量的干粉。还有一些要现场浇筑使用的可以组合掺加：木质素、工业用盐亚硝酸钠、三乙醇胺等。冬天施工的时候，要提前把各个班组的人员集合起来，统一进行一次集中的技术交底。防止工人在冬天施工时，操作不当，引发一些质量问题。大体积砼，可掺加木质素0.25%，并采用蓄热法施工。

冬天天气气温比较寒冷，气温在零下摄氏度时，要在混凝土里加上添加剂，搅拌混凝土过程中，必须使用热水搅拌，以前的主体接缝部位，提前使用热水对接缝处进行预热处理，使后浇混凝土与主体混凝土各部位更好的粘连。特殊情况下，可以使用比主体高一个强度等级的混凝土施工。天冷的时候混凝土的搅拌时间要比正常情况下多一半的时间，才能保证混凝土质量达标，后期凝固时不会开裂。

（2）抹灰工程

必要时可在室内装置一定数量的红外线灯泡作为升温措施，室外抹灰要根据气温及风向调整工作时间、作业面位置、范围。但必须有人员值班，确保安全。

（3）屋面防水工程

屋面防水施工要根据实际情况，报监理批示，条件允许的情况下才可以施工。

（4）其它

项目部要在冬天到临前，将冬季施工计划准备妥当，将冬季常出现的防滑、防冻、防风、防火、防寒、等情况编制到计划当中。

　7.2 雨期施工措施

当到达全年降雨量最大的时候的一些施工措施：一般是按照当地往年的气象条件，算出一年内雨水量较大的几个月或者是下雨量突然增加。

（1）准备工作

1）提前准备好一些雨布、防雨棚和一些抽水泵等。

2）把过路棚搭设在一些主要交通干道上。

3）对道路两侧的排水沟、以及基坑周围的排水措施，挖排水沟或者挖一些集水井。

（2）施工措施

按照气象部门提供的雨季的预期来临时间，把现场所有排水的地方排查一遍，必要时要增加排水系统，施工现场用电要及时做好防雨措施，保证电箱设备要高于室外地坪，保证附近无积水，电箱要有漏电保护机制。以防遇到特大暴雨，排水不及时，对工程基础造成破坏。

随时了解气象变化情况，避开雨天浇砼作业。雨季来临前，要把电梯井、脚手架、塔吊基坑、以及一些大型设备的隐患排查一遍，立即整改不合格区域。要对现场库房资料室等重要房屋进行防雨排查，保证室内不发生漏雨的现象。

　结论

本次通过对安徽省马鞍山市明发江湾新城9#楼的施工组织设计，综合对现场的各种情况以及应对方法，进行合理安排。

在对项目进行施工组织设计的编写时，通过管理体系以及保障措施，施工技术交底和安全技术交底，使现场的质量、安全和施工进度都能得到保障。同时，通过测量工程，土方工程，主体施工工程，砌体工程等分部分项工程，使每一步工序都有施工标准。现场场地的使用也能得到合理的规划，使空余场地能够充分利用。通过绘制横道图，使各种工序交叉进行，压缩施工工期，节省施工成本。

　致 谢

在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议。感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。
